Il rimorchietto della oskar da abbinare alle 772,è dotato di luci di coda, e luce interna.
tramite selettore meccanico possiamo scegliere quale luce accendere o spengere a seconda della configurazione di marcia.
funziona in digitale e in analogico,ma......
i contatti delle ruote lasciano molto a desiderare,malgrado la pulizia del binario e delle ruote si verifica un consistente e fastidioso lampeggio delle luci,poco avvertibile nel caso dei led rossi di posizione,ma molto evidente nel caso dell'illuminazione interna.
la mia intenzione èra di montare uno o due condensatorini all'interno,per realizzare una sorta di ups,ma non riesco a farlo funzionare.

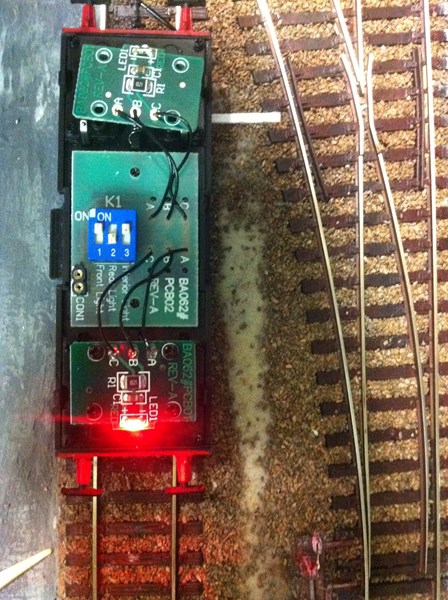

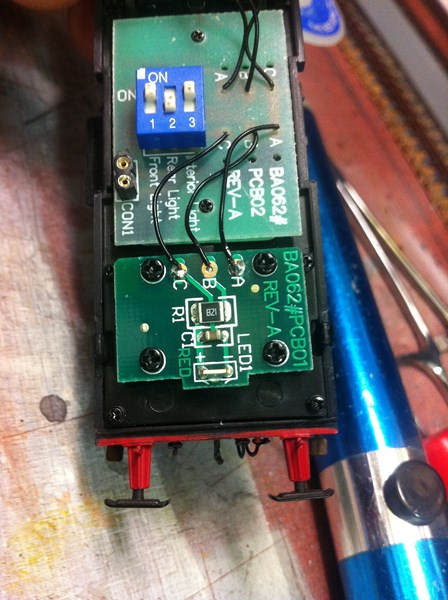

il circuito di bordo è alquanto semplice.come si vede in foto,A e C sono rispettivamente le prese di alimentazione dei carrelli,vanno ai microinterruttori di selezione,e tramite B tornano ai led di coda,insieme a C che è la massa comune.
stessa cosa per le luci di cabina,che sono collegate direttamente al pcb principale.
Ogni led ha la sua resistenza e condensatorino.

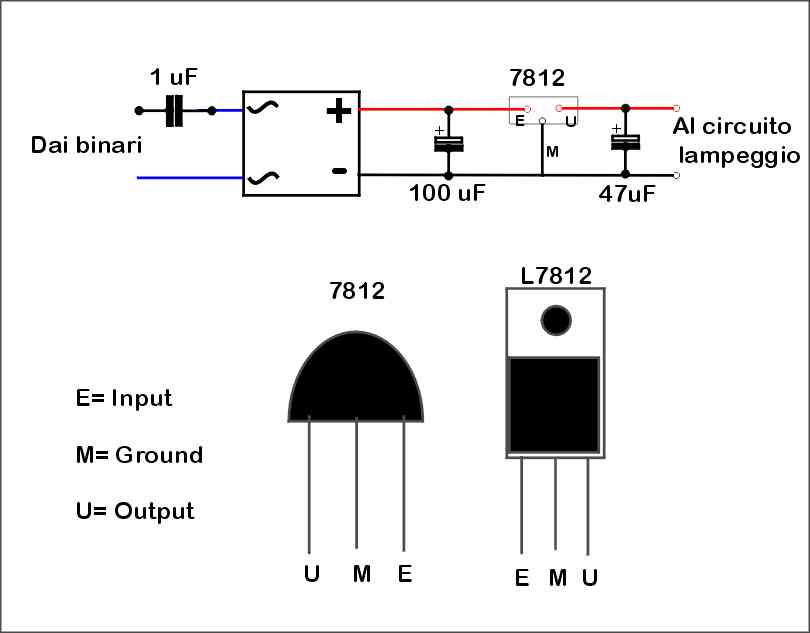

io ho provato ad inserire un condensatore sull'entrata principale,con resistenza e diodo di protezione,ma non gli "interessa" proprio,in caso di cattiva captazione,si spenge immediatamente tutto lo stesso.....
ma, in compenso,mi accende anche il led spento tramite sezionatoresono certo che mi sfugge qualche cosa,ma cosa [?]
Immagine:
108,66 KB
Immagine:
81,24 KB
