collegamenti per segnali luminosi

[claudioredaelli]

ho acquistato due semafori della fora_train ma ho qualche problema nel predisporre i collegamento.
il foglio illustrativo parla di alimentazione a 12 V ma non si capisce se in cc o in ca; nel secondo caso se uso l'uscita in va del Fleisman (14-15 V) cosa succede?
i semafori dovrei collegarli a tratte sezionate comandate da interruttori a due vie una delle quali utilizzata per comandare led rosso/verdi che segnalano sul quadro di comando la line libera o occupata (led alimentati in cc a 12 V). Come posso fare per comandare anche i semafori?

[Fabrizio]

I segnali luminosi vanno alimentati a 12V in corrente continua. Se usi corrente alternata a 14-15 V rischi di bruciare i led dei segnali luminosi.

Per quel che riguarda il collegamento che vuoi fare: praticamente tu vorresti che quando il segnale luminoso è rosso il treno si ferma davanti a esso, poi tu sposti il selettore, il segnale diventa verde e il treno riparte. E' corretto?

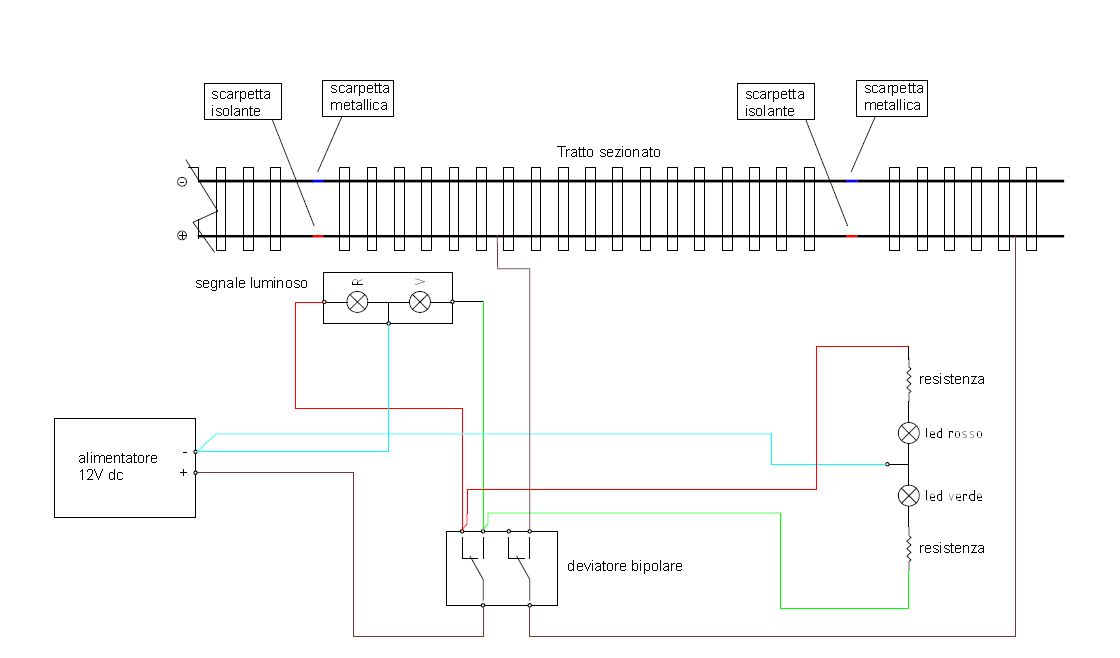

Immagine:

66,63 KB
Disegno1-Model.pdf (7,61 KB)

[claudioredaelli]

proprio così; studierò lo schema.
Grazie

[fabio]

ti hanno già risposto chiarendo ogni dubbio
ne ho preso uno anche io,l'idea era di usarlo come segnale di partenza,ma il macchinista di casa l'ha cassato....
nel mio caso binario di partenza e successivi scambi di uscita dalla stazione,serve anche il giallo,ma a tre led e solo una vela si trovano solo in kit[8]

[Edgardo_Rosatti]

I segnali a led per loro natura vanno alimentati in corrente continua, in quanto i led sono polarizzati, ma sopportano abbastanza bene anche la corrente alternata se la resistenza di limitazione che è sempre presente è sovradimensionata a dovere.
L'effetto luminoso che hai alimentandoli in CA è quello di un leggero sfarfallio della luce che è trascurabile (50 Hz).
Lo schema di Fabrizio è perfetto; con un doppio deviatore comandi le luci del segnale ed il sezionamento come indicato.
Come resistenza io uso 2200 ohm in CA (rosso rosso rosso oro). Sono calcoli empirici, bisognerebbe conoscere le caratteristiche dei led usati nel segnale per determinare il suo valore.

[ptreno49]

Cari amici buonasera. Anche io sono alle prese con i collegamenti elettrici con i semafori, ma in digitale e vorrei utilizzare i segnali in stazione come "immagini " di Rosso o Verde in relazione alla fermata ed alla partenza dei treni.
La centrale è una IB Basic gestita da OC ed il tracciato è sezionato in 24 parti (collegati a 4 moduli di retroazioni Uhlenbrook ) di cui alcune (4 ) per i binari di stazione. Il programma da computer deve eseguire una tabella di marcia ed un convoglio si fermerà nel suo binario e ripartirà come da programma impostato. Il quesito è questo: come posso collegare il semaforo affinché diventi verde o rosso ? Premetto che i binari sono isolati da un solo lato.
Grazie.Paolo

[fabio]

non conosco bene la IB,ma visto che sei tutto in digitale penso proprio che ti occorrà un decoder segnali,che sarà gestito dalla IB,e integrato con il SW di gestione

vedi questi:
http://www.oscilloscopio.it/home2/dac-a300

[Handyman]

In digitale hai bisogno di un decoder specifico e viene comandato dalla centrale. In pratica la centrale mette il segnale su rosso ma dovrà anche fermare il treno inviando "l'ordine" giusto. Per poter avere l'effetto giusto, sarebbe utile avere non solo i sezionamenti ma anche le sezioni di frenata e arresto in corrispondenza del segnale.

[Mimmo Valle]

non conosco bene la IB,ma visto che sei tutto in digitale penso proprio che ti occorrà un decoder segnali,che sarà gestito dalla IB,e integrato con il SW di gestione

vedi questi:
http://www.oscilloscopio.it/home2/dac-a300

Fai solo attenzione che i decoder in questione sono di due tipi diversi a secondo che i segnali siano ad anodo o catodo comune.
Quindi devi prima verificare il tipo di segnale in tuo possesso.
Ciao

[buddacedcc]

Fai solo attenzione che i decoder in questione sono di due tipi diversi a secondo che i segnali siano ad anodo o catodo comune.
Quindi devi prima verificare il tipo di segnale in tuo possesso.
Ciao

Bhe ci sono anche il mio di decoder indipendente dal tipo di segnale. Solo sui segnali di linea model non gestisce il giallo.
Occhio che in digitale il segnale è un puro componente estetico in nessun modo influenza la marcia dei treni
