Aiuto per come collegare alimentazione in DCC

[Lele65]

Buongiono a tutti,
frequento da tempo questo forum che apprezzo ma essendo "nuovo" di questo hobby sono un po "acerbo" nelle conoscenze.
Sto iniziando con la parte elettrica del costruendo plastico in DCC.
Sono giunto al momento di iniziare a cablare i binari, predisponendo il tutto per una gestione di tipo manuale e successivamente anche con PC.
Premetto che sono completamente ignorante per la parte elettrica/elettronica, quindi vi prego di scusarmi se alcune domande possono sembrare elementari.
Leggendo nei forum ho tovato pareri discordanti, tra l' altro normalmente indirizzate all' analogico, di come collegare fisicamente i cavi.
Qualcuno riuscirebbe a dirmi come collegare i cavi per un plastico in DCC?
- La rotaia destra nel senso di circolazione deve essere il polo + (positivo); e'corretto ?
- La rotaia da sezionare e' quella con il polo - (negativo) ; e'corretto ?
- Come domanda precedente, supponendo di utilizzare dei moduli di retroazione, tipo DCC S8Next, come va collegato il tratto di binario isolato? al polo - (negativo); e' corretto ?
Ringrazio tutti della pazienza.
Lele65

[MrPatato76]

Nel Dcc non esistono polarità perché la tensione ai binari varia con un onda tendenzialmente di forma quadra.
Attenzione a quello che vuoi…
Se la tua intenzione è comandare poi il plastico con il PC, serve sezionare opportunamente il plastico, dotando le sezioni di sensori per gestire la retroazione ( far sapere al pc dove si trova il treno che sta percorrendo la tratta interessata).
Per fare tutto questo devi usare un pc con opportuni software di comando.
Mio suggerimento, lascia perdere la gestione con il pc, almeno per il tuo primo plastico.
Personalmente inizierei a prendere una centrale dcc ed iniziare a fare pratica con quella ed un paio di loco dotate di decoder.

[Senialas]

Lele, come ti è già stato detto in DCC non esiste una rotaia positiva ed una negativa perché è il decoder che controlla il verso di marcia.
Per alimentare i binari, secondo me, la cosa migliore è predisporre un cavo bipolare di sezione generosa (almeno 1,5mmq) da stendere baricentricamente sotto il piano di posa dei binari (bus di potenza) dal quale fare poi partire ogni 2 - 2,5m due fili corti (feeders) di sezione minore (tipo 0,5mmq) che collegano in bus di potenza rispettivamente alle due rotaie in diversi punti del tracciato.
A me sembra ottima la scelta del controllo con il pc.

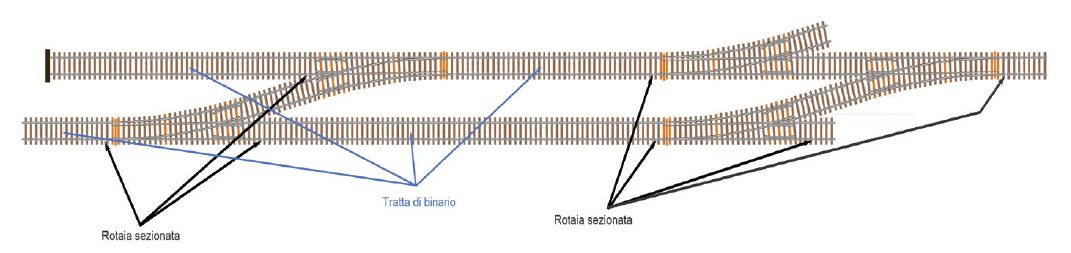

Per fare questo devi predisporre delle sezioni di binario (blocchi) con una delle due rotaie (a scelta se l'interna o l'esterna, ma sempre quella) sezionata da emtrambe le parti, cioè isolata, che dovrà essere poi alimentata direttamente attraverso i sensori di occupazione.
Inizialmente queste tratte isolate le puoi collegare al bus di potenza o ponticellare con la rotaia adiacente e quando deciderai di passare al controllo con il pc le staccherai e le collegherai ai sensori di retroazione.

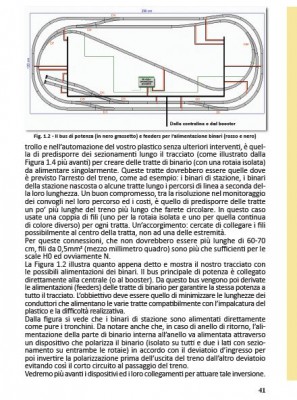

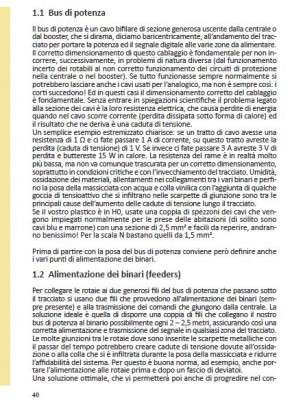

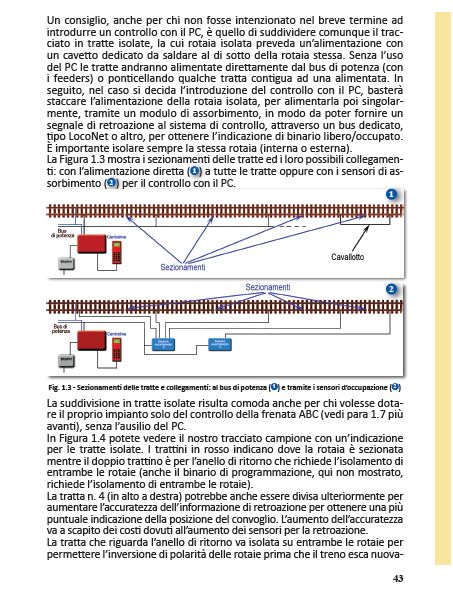

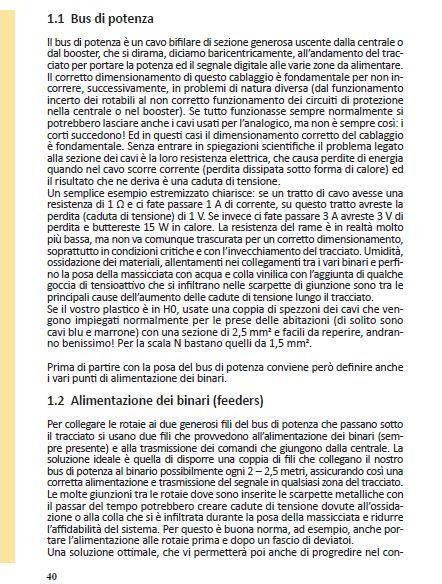

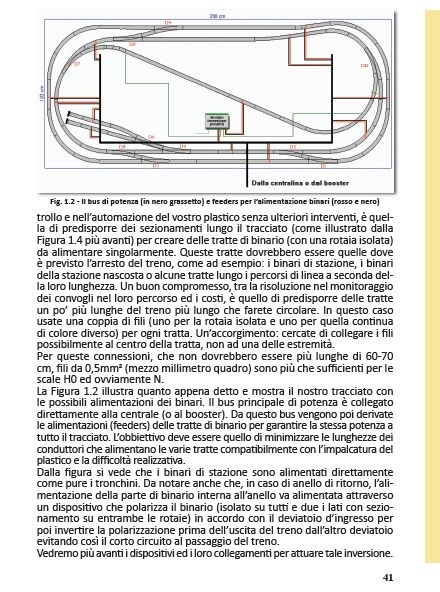

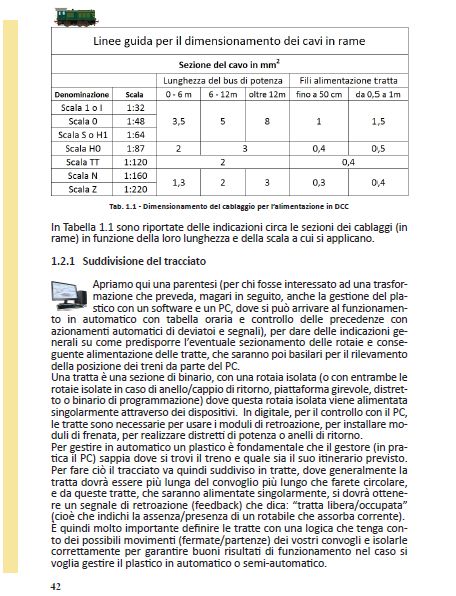

Ti allego qualche info sull'alimentazione.

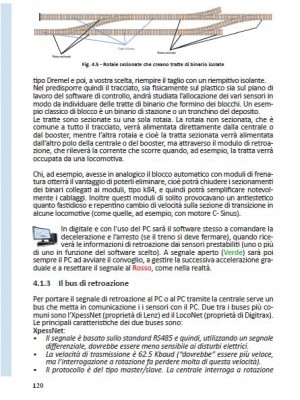

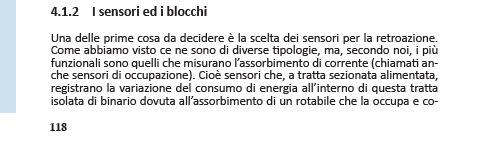

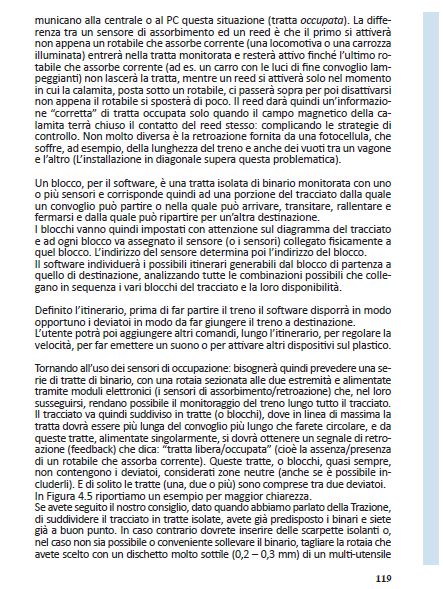

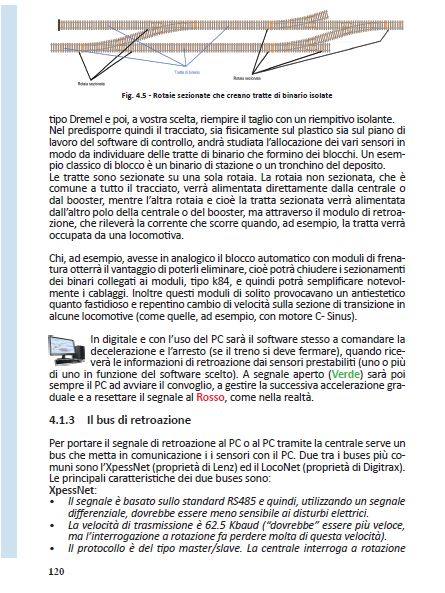

e qui qualche info sui blocchi:
