circuito elettrico Leopolder

#1 Messaggio da magin81 »

Buona domenica ragazzi,
per caso ho trovato su un'uscita di Itreni di qualche tempo fa un circuito elettrico per riprodurre il suono della campanella Leopolder.
Sto provando a rifarlo ma dato che ho letto che non funzionava bene per ora sto usando la breadboad.
Qualcuno di voi sa se funziona o se c'è qualche modifica da fare al circuito?
Grazie


Davide

Avatar utente
liftman
Messaggi: 7762
Iscritto il: domenica 29 gennaio 2012, 14:40
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Re: circuito elettrico Leopolder

#2 Messaggio da liftman »

Credo che almeno serva uno schema per far si che chi m fosse capace, possa darti consigli. Dai un'occhiata anche agli schemi di Trissa http://www.webalice.it/trissa/Circuiti_ ... ogico.html che è pure utente del forum ed eventualmente chiedi direttamente a lui.
Ciao!
Rolando

Avatar utente
magin81
Socio GAS TT
Messaggi: 304
Iscritto il: lunedì 5 novembre 2012, 23:42
Nome: Davide
Regione: Campania
Città: Cellole
Stato: Non connesso

Re: circuito elettrico Leopolder

#3 Messaggio da magin81 »

liftman ha scritto: domenica 24 giugno 2018, 13:37 Credo che almeno serva uno schema per far si che chi m fosse capace, possa darti consigli. Dai un'occhiata anche agli schemi di Trissa http://www.webalice.it/trissa/Circuiti_ ... ogico.html che è pure utente del forum ed eventualmente chiedi direttamente a lui.
Ciao,
si hai ragione. Ecco una foto del circuito elettrico sulla rivista e del circuito che sto realizzando.
Allegati
Davide

Avatar utente
Egidio
Messaggi: 14348
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: circuito elettrico Leopolder

#4 Messaggio da Egidio »

[264] Saluti. Egidio. [51]
Egidio Lofrano

Avatar utente
brennerlok
Messaggi: 66
Iscritto il: venerdì 11 ottobre 2013, 13:36
Nome: fabrizio
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: circuito elettrico Leopolder

#5 Messaggio da brennerlok »

Salve a tutti.
Tiro su questo topic per chiedere consiglio su come attivare la leopolder.
Nel mio specifico caso...ho tre binari nella stazione nascosta......bidirezionali...che vanno ad immettersi in una linea a binario unico. Il problema è far attivare la campanella tramite sensore ( pedale o IR) ,temporizzata...così ci semplifichiamo la vita. Il problema nasce quando dopo aver attivato la campanella e dopo che il treno è transitato nella stazione, lo stesso treno può riattivarlo passando sul sensore dedicato per l altro verso di marcia. Ce qualcuno di voi che ha attuato qualche sistema idoneo o che può dare un idea di come realizzarlo?

Grazie a tutti

Brenner
Fabrizio D. - Scala H0 FS-DB-ÖBB - EP.IV-V (quasi)

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5944
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: circuito elettrico Leopolder

#6 Messaggio da MrPatato76 »

brennerlok ha scritto: lunedì 11 maggio 2026, 13:35 Salve a tutti.
Tiro su questo topic per chiedere consiglio su come attivare la leopolder.
Nel mio specifico caso...ho tre binari nella stazione nascosta......bidirezionali...che vanno ad immettersi in una linea a binario unico. Il problema è far attivare la campanella tramite sensore ( pedale o IR) ,temporizzata...così ci semplifichiamo la vita. Il problema nasce quando dopo aver attivato la campanella e dopo che il treno è transitato nella stazione, lo stesso treno può riattivarlo passando sul sensore dedicato per l altro verso di marcia. Ce qualcuno di voi che ha attuato qualche sistema idoneo o che può dare un idea di come realizzarlo?

Grazie a tutti

Brenner

Come gestisci il tutto?
Con Arduino? Se si basta mettere due sensori in sequenza e programmare il software per attivare la campanella solo quando è rispettata la sequenza corretta di attivazione dei sensori….
Roberto - Socio GasTT - Socio CMP

Avatar utente
IpGio
Socio GAS TT
Messaggi: 4678
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: circuito elettrico Leopolder

#7 Messaggio da IpGio »

InfaTTi come ha scritto Roberto, come gestisci attualmente il tuo impianto?
Tieni presente che la campanella Leopolder aveva funzionalità ben precise...
  • Nelle stazioni di transito c’erano normalmente due Leopolder, una per ciascun senso di provenienza.
  • Nelle stazioni di testa ne bastava una sola, dato che l’accesso avveniva da un’unica direzione.
  • Nelle stazioni con più linee convergenti, ogni segnale di protezione di 1ª categoria "comandava" la propria campanella dedicata.
  • Le campanelle avevano tonalità differenti per permettere al personale di riconoscere immediatamente da quale linea o direzione stesse arrivando il treno.
  • L’attivazione avveniva:
  1. dopo il consenso/blocco verso la sezione precedente,
  2. con la disposizione a via libera del segnale di protezione.
  • La disattivazione avveniva quando:
  1. la testa del treno superava il segnale di protezione,
  2. occupando il primo circuito o blocco di stazione.
Quindi la Leopolder non annunciava genericamente un treno, ma indicava precisamente che:
  • il segnale era effettivamente aperto,
  • l’itinerario era predisposto,
  • e il convoglio era ormai imminente.
[253]
[36] IpGio
Giorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it

Avatar utente
brennerlok
Messaggi: 66
Iscritto il: venerdì 11 ottobre 2013, 13:36
Nome: fabrizio
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: circuito elettrico Leopolder

#8 Messaggio da brennerlok »

Grazie ad entrambe....
Si..la mia idea è gestire con arduino anche se non scartavo una soluzione diciamo.....analogica utilizzando relè o qualcosa di analogo. Per la stazione terminale, visto che ho anche quella, evito.....
Per quella di transito avrei due linee ( una delle due è la linea che viene dalla stazione nascosta che include tre binari) e l altra che viene da due tronchini nascosti per i treni reversibili, mentre dall altro lato ho la medesima linea che viene dalla nascosta e l altra linea viene dalla rampa che scende dalla stazione terminale.
Se non erro avrei bisogno di 8 sensori, un microcontrollore arduino e non saprei cosa altro.
Dimenticavo il volontario che dovrà cimentarsi a programmare il tutto.🤣.
Ah dimenticavo che salendo dal lato destro della stazione nascosta si incontra uno scambio che mi consente di salire nella stazione terminale, quindi quando sarà mosso lo scambio in deviata ....se mai dovessi già impegnare il sensore, la campanella non dovrà suonare.
Un bel casino direi

Brenner
Fabrizio D. - Scala H0 FS-DB-ÖBB - EP.IV-V (quasi)

Avatar utente
brennerlok
Messaggi: 66
Iscritto il: venerdì 11 ottobre 2013, 13:36
Nome: fabrizio
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: circuito elettrico Leopolder

#9 Messaggio da brennerlok »

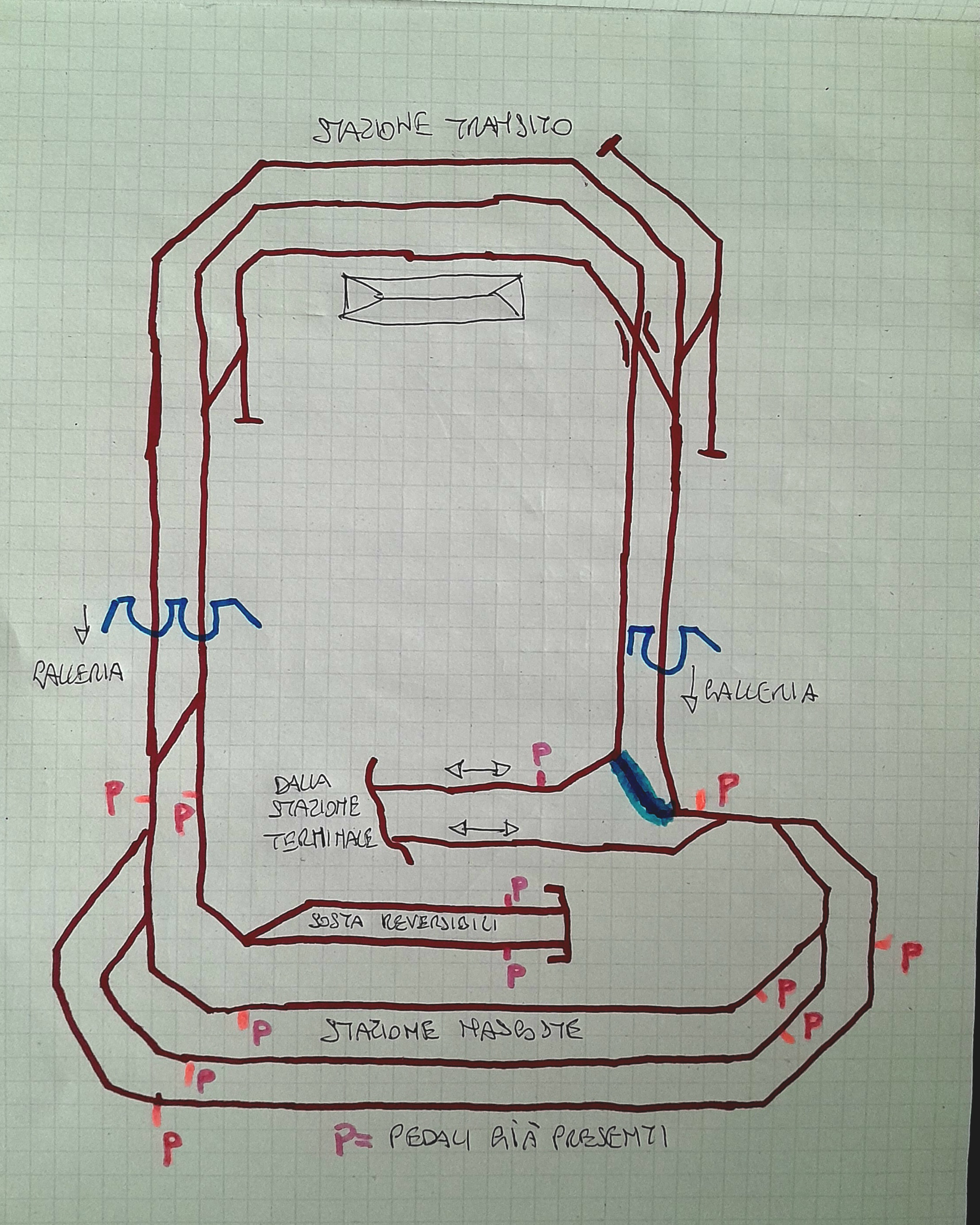

Questo è il circuito ferroviario sintetizzato dove si vedono le linee che vanno verso la stazione di transito e le linee che vanno alla stazione terminale.
Con P ho segnato dei pedali già presenti per altri automatismi.....che potrebbero essere utili...

Brenner
Allegati
Fabrizio D. - Scala H0 FS-DB-ÖBB - EP.IV-V (quasi)

Avatar utente
Senialas
Messaggi: 890
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: circuito elettrico Leopolder

#10 Messaggio da Senialas »

Scusa, perché non valutare l’uso di un software invece di Arduino? Elimineresti anche tutti i pedali che hai attualmente.
Roberto M.

Avatar utente
brennerlok
Messaggi: 66
Iscritto il: venerdì 11 ottobre 2013, 13:36
Nome: fabrizio
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: circuito elettrico Leopolder

#11 Messaggio da brennerlok »

No guarda...il tracciato è in analogico e funziona a dovere. Ho terminato anche il secondo pannello di comando e non voglio sconvolgere quanto ho già realizzato. Forse avrei dovuto considerare prima arduino per la gestione della stazione nascosta ma ormai...il dato è tratto.

Grazie

Brenner
Fabrizio D. - Scala H0 FS-DB-ÖBB - EP.IV-V (quasi)

Avatar utente
Senialas
Messaggi: 890
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: circuito elettrico Leopolder

#12 Messaggio da Senialas »

Come preferisci, senza dubbio.
Ma non paragoniamo la gestione con arduino a quella con un sw che gira su un pc. C'è una bella differenza.
Roberto M.

Avatar utente
brennerlok
Messaggi: 66
Iscritto il: venerdì 11 ottobre 2013, 13:36
Nome: fabrizio
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: circuito elettrico Leopolder

#13 Messaggio da brennerlok »

Capisco....ma Arduino ha enormi potenzialità e da veramente una mano mentre si guida personalmente il treno. ( Ed esisteva ancora prima del digitale)
E poi il fascino del pannello di controllo non ha uguali....il PC non ha senso secondo i miei canoni
Automazione si ma fino ad un certo punto...altrimenti diveniamo spettatori annoiati

Brenner
Fabrizio D. - Scala H0 FS-DB-ÖBB - EP.IV-V (quasi)

Avatar utente
Senialas
Messaggi: 890
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: circuito elettrico Leopolder

#14 Messaggio da Senialas »

Ma perché si continua a pensare al sw + pc solo come automazione!? Con il sw puoi anche andare completamente in manuale e guidare (come dici) il treno oppure in semi automatici (con itinerari gestiti dal sw e altri movimenti gestiti in manuale oppure tutto in automatico.
Il pannello di controllo c’è l’hai sul monitor: se vuoi commutare un deviatoio basta cliccare sul simbolo del deviatoio. E se vuoi modificare il sinottico lo puoi fare in mezz’ora (a costo zero) invece di lavorarci per settimane.
Bisogna fare una valutazione oggettiva non partire da preconcetti.
Roberto M.

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5944
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: circuito elettrico Leopolder

#15 Messaggio da MrPatato76 »

brennerlok ha scritto: martedì 12 maggio 2026, 19:10
( Ed esisteva ancora prima del digitale)

Brenner
Beh questo no…
