ho realizzato il circuito in oggetto
Schema per inserimento led nella cabina dei locomotori.docx (105,09 KB)
ma funziona solo con la luce bianca. c'è qualche polarità da rispettare nei led? la resistenza von il polo positivo e il diodo al negativo o viceversa??
Ben arrivato! Fai login o registrati per fruire di tutte le funzionalità del forum e del sito.
Se eri già registrato e non ti ricordi la password usa questo link per recuperare l'accesso.
Sito e forum dedicati al fermodellismo, il nostro hobby viene praticato in molte maniere diverse, tutte ugualmente valide: hai un plastico? oppure sei un collezionista? oppure un semplice appassionato? Non esitare a scrivere nel forum, tutti gli interventi sono benvenuti... Postate foto e video del vostro plastico e chiedete aiuto per ogni problema o curiosità inerente al nostro hobby.
luci locomotori
Moderatori: MrMassy86, adobel55, lorelay49, Docdelburg
-
claudioredaelli
- Messaggi: 404
- Iscritto il: martedì 3 gennaio 2012, 16:42
- Nome: Claudio
- Regione: Lombardia
- Città: Usmate Velate
- Stato: Non connesso
-
sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: luci locomotori

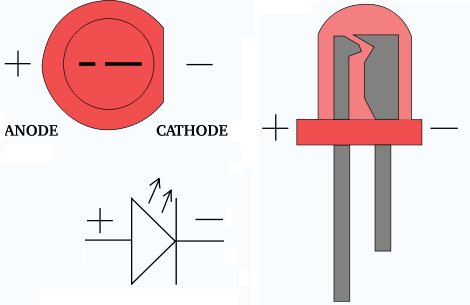

I led hanno una polarità per funzionare
-
claudioredaelli
- Messaggi: 404
- Iscritto il: martedì 3 gennaio 2012, 16:42
- Nome: Claudio
- Regione: Lombardia
- Città: Usmate Velate
- Stato: Non connesso
Re: luci locomotori
ho collegato l'anodo di ogni led alla resistenza e i catodo di ciascuno al diodo rispettando la polarità indicata dallo schema ma si accende solo il led bianco e invertendo la polarità dell'alimentazione non si accende quello rosso.
Claudio
-
sal727
- Messaggi: 4065
- Iscritto il: domenica 26 aprile 2015, 17:22
- Nome: Salvatore
- Regione: Emilia Romagna
- Città: Bologna
- Ruolo: Moderatore
- Stato: Non connesso
Re: luci locomotori
La resistenza la si può mettere sia sull'anodo che sul catodo, hai verificato che i diodi (quelli neri con la linietta) siano messi come la figura, è indispensabile che la linietta sia messa nel verso giusto
-
