Metodi per fissare fili elettr. alla struttura

[Espresso210]

Ciao a tutti,
a breve inizierò a impostare parte dell'impianto elettrico definitivo del mio plastico in costruzione. Memore della precedente esperienza con un effetto matassa sotto alla struttura vorrei tenere il tutto più ordinato e "professionale" possibile.

Per fissare i cavi alla struttura quale è lo "stato dell'arte"? Che metodi avete usato e cosa suggerite?

Grazie!

[cf69]

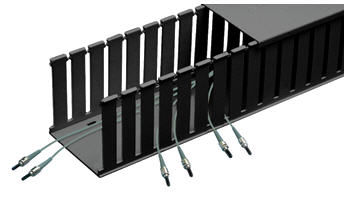

Personalmente preferisco utilizzare le canaline da cablaggio


13,42 KB

Ne trovi di diverse misure, i lati formati da tante lamelle ti consentono di far uscire dall'insieme dei cavi i due o tre fili che ti servono, in corrispondenza del punto esatto dove ti serve averli.


11,26 KB

Un'alternativa, guardando sempre agli accessori per gli impianti elettrici, sono i vari sistemi di fissaggio dei cavi, se digiti sul motore di ricerca trovi la seguente panoramica:
https://www.google.it/search?q=fissaggi ... 80&bih=631

Spero di esserti stato di aiuto.

[matteob]

Non per andare fuori OT, ma per un ordine ancora più "funzionale", utilizza anche cavi colorati ed eviterai minuti sprecati a cercare i cavi giusti.

[roy67]

Una buona documentazione oltre che ordine semplificherà un eventuale "ricerca guasti".
Quindi:
- Corretto l'utilizzo delle canalòine porta cavi.
- Corretto l'utilizzo di fili di colore diverso.

Ma di colori ne esistono meno della metà di quelli che servono in un plastico.

Quindi consiglio l'utilizzo della numerazione dei fili.
- Colore uguale= funzione uguale, ma numero diverso.
Il tutto documentato da schemi ineccepibili.

Esempi dal mio plastico:

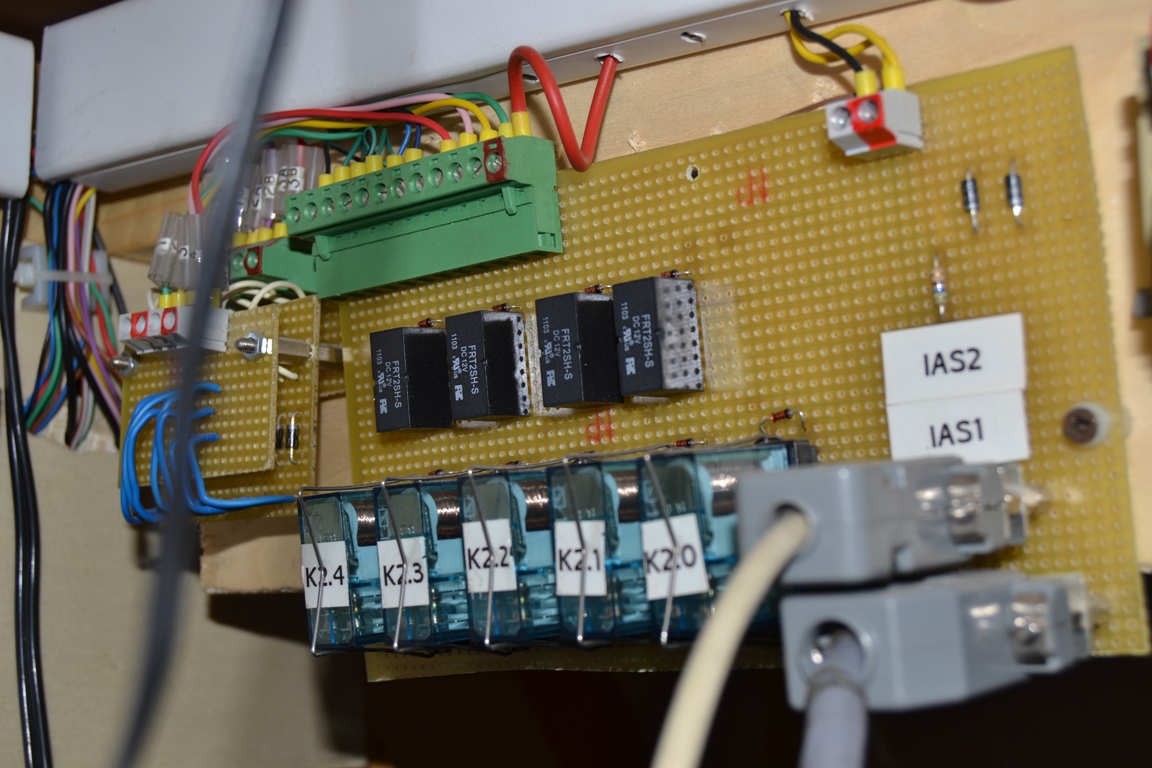

PCB comando deviate automatiche della stazione nascosta (si vedono a sinistra, anche se sfuocati, i numeri dei fili di comado motori deviatoi):

Immagine:

362,98 KB

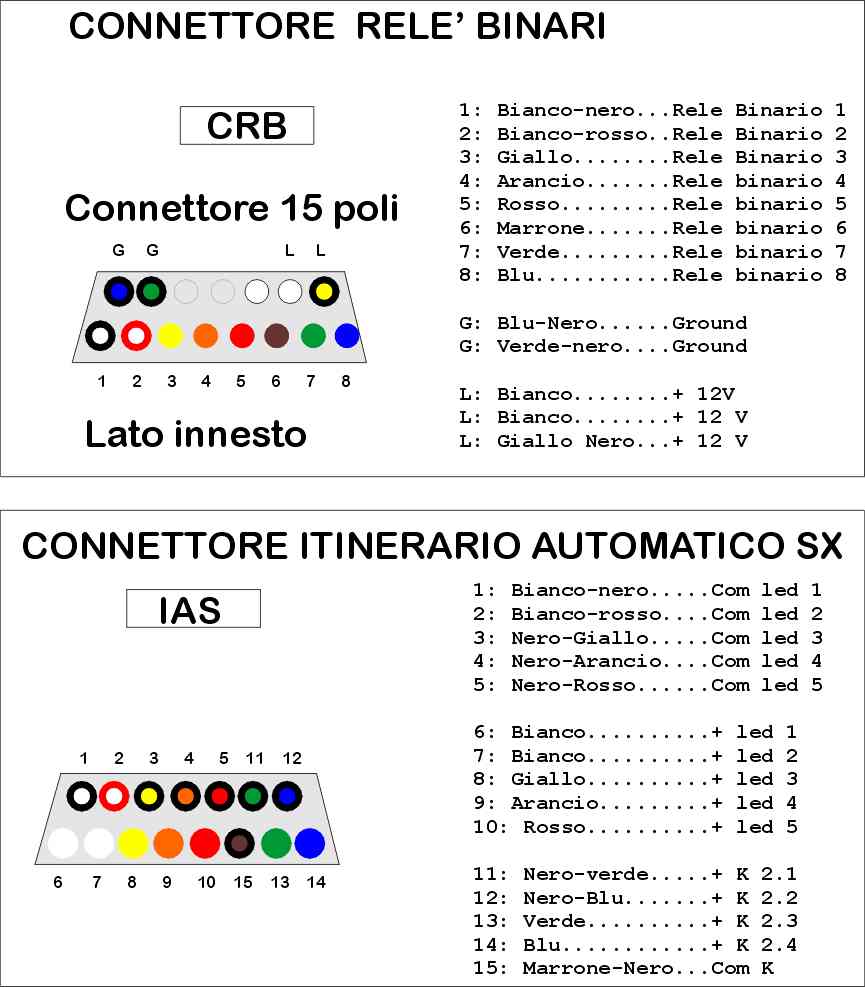

Funzione, mappa e colore fili dei connettori di uscita dal sinottico:

Immagine:

75,86 KB

Le canaline ordinano i fili, ma l'ordine non deve essere solo estetico...

[Fabrizio]

Sono utili anche i supporti per le fascette di cablaggio

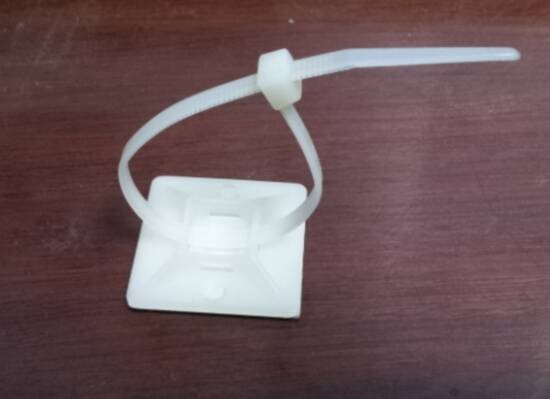

Fascetta di cablaggio con supporto

16,6 KB

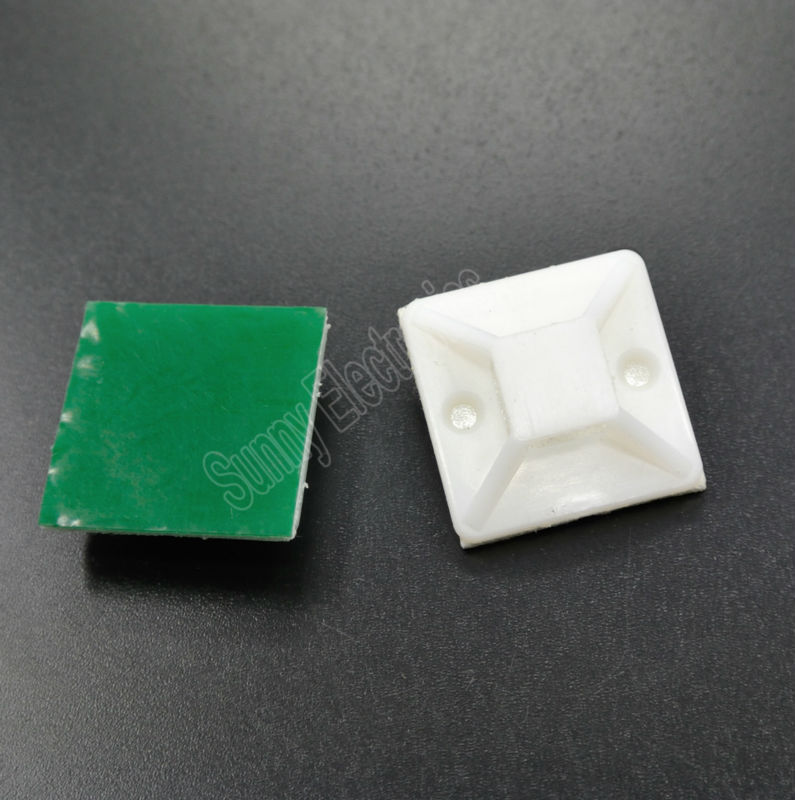

Supporto per fascetta di cablaggio

84,83 KB

Non fissarle mai con il solo adesivo, ma metti sempre le viti negli appositi buchi.

[v200]

Per piccoli tracciati colla applicata tramite pistola a caldo

[Espresso210]

Grazie a tutti! Ho scaricato un software consigliato in un altra conversazione e ho messo su carta lo schema della parte che devo fare per prima. Le i portafascette li ho, non mi convinceva il fatto che fossero attaccati con l'adesivo. Non avevo pensato a fissarli con vitine! Grazie ancora!

[Espresso210]

Grazie ai vostri input ho iniziato a produrre questo, che intende fissare quello che avevo in testa per cablare i 4 binari della stazione nascosta e i relativi 6 scambi (ws1-ws6) che saranno comandati da una sezione del semplice quadro sinottico che intendo costruire. Sul quadro volevo anche inserire 8 led che accendendosi mi indicassero a colpo d'occhio che itinerario di entrata e uscita è stato selezionato in base alla posizione degli scambi (=dove va a finire il treno). Mi rendo conto che il tutto è di una semplicità disarmante ma disgraziatamente le mie competenze in campo elettrico non vanno molto oltre il deviatore, purtroppo ho una formazione umanistica che non mi aiuta molto in questo senso (però in tema di ferrovia Retica non me la cavo male con il Romancio )

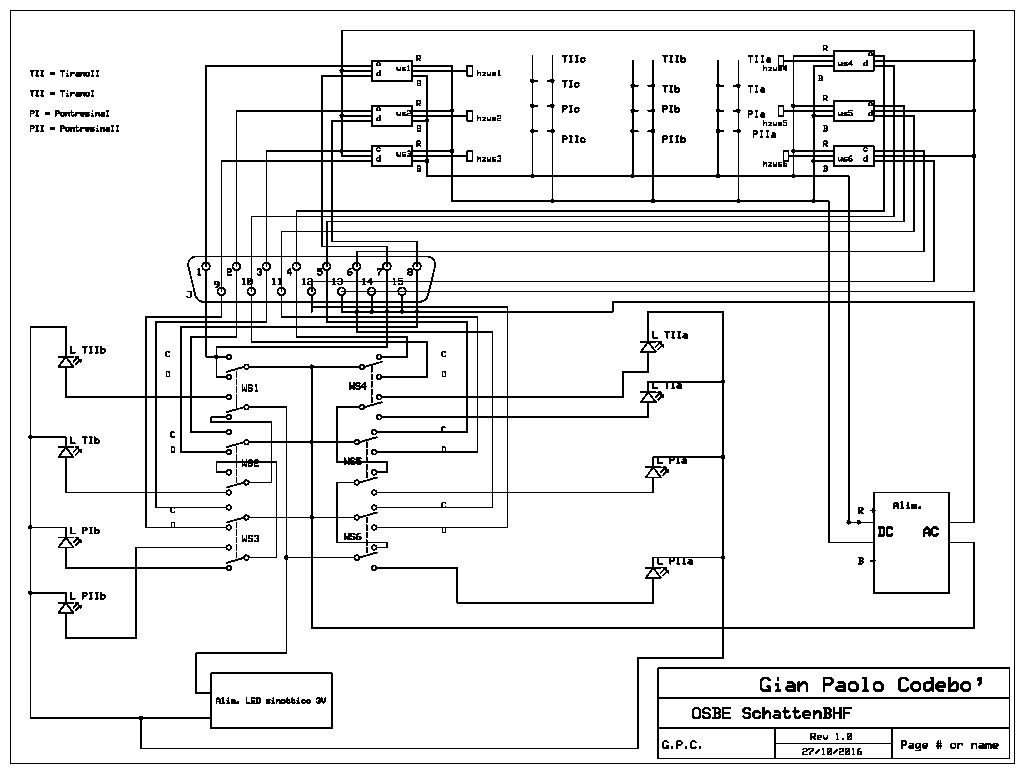

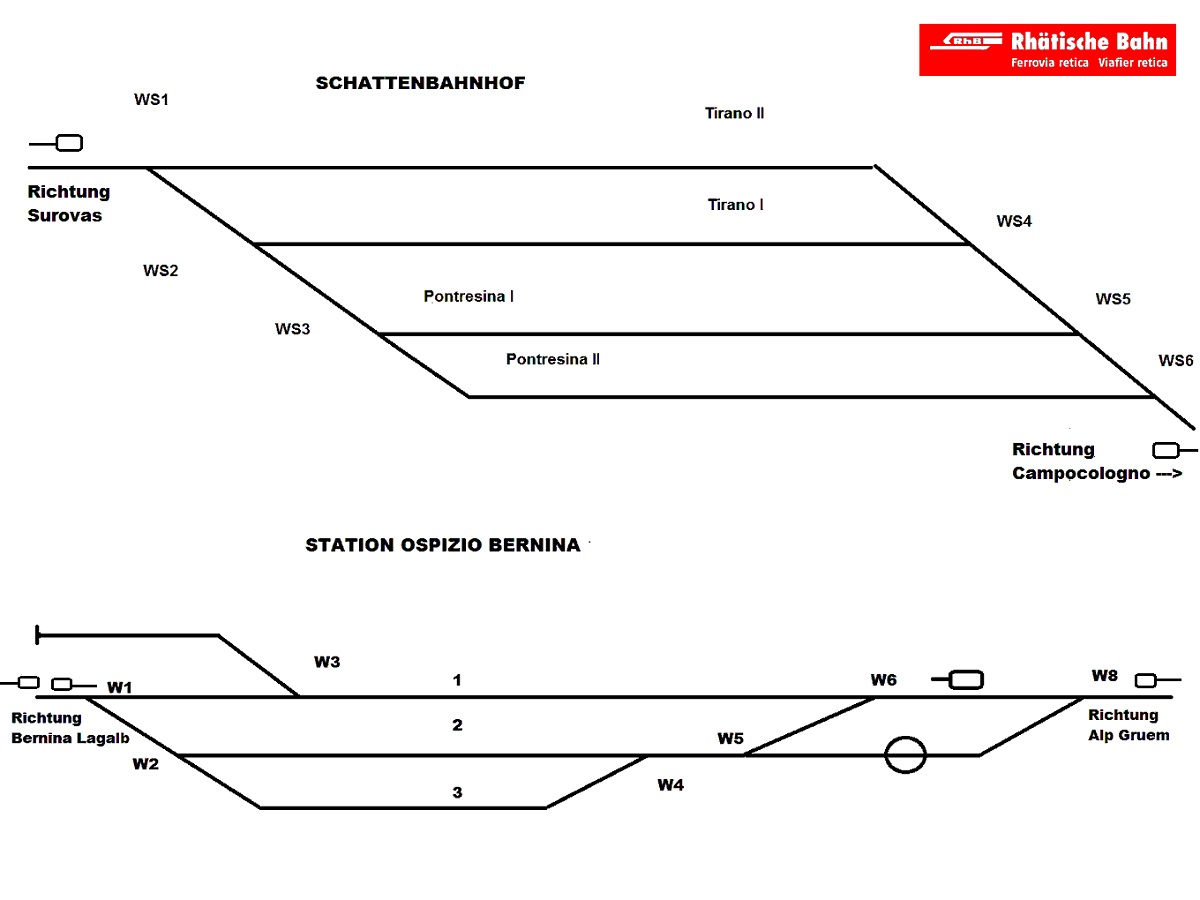

Ecco lo schema della stazione, come comparirà sul sinottico e lo schema dei collegamenti.

Seguirò il suggerimento di Roberto sui colori aggiungendoli sullo schema. Devo prima vedere che colori e tipi di cavo trovo. Ottima l'idea di replicare gli schemi di colori in base alla funzione del cavo. Io pensavo di fare una treccia con tutti i poli degli scambi dal sinottico attraverso i moduli utilizzando delle spine a a 15 poli. Poi una volta in locale utilizzare fino al motore dello scambio coppie di fili con colori sempre uguali, uno per la deviata uno per il corretto tracciato.

Ciao a tutti, vado a lavorare (il lavoro vero non il plastico )


Immagine:

104,38 KB



Immagine:

155,87 KB

[schunt]

Per quanto concerne i conduttori, si possono ricavare utilizzando i cavi multipolari - esistono da 8 a 20 conduttori - hanno un costo relativamente basso, ed ogni conduttore da 0.25 di sezione, ha la guaina colorata; considerato le correnti che vi transitano la sezione e' piu che sufficiente.

[liftman]

Per chi come me, non butta via niente (o quasi) una buona fonte di conduttori colorati di piccola sezione sono i cavi "da computer" che non si usano più, tipo i cavi per stampante (parallela) o le comuni prolunghe USB, ho giusto "inventariato" ieri la mia dotazione di cavi ed ho scoperto che di soli USB ne ho circa una 30ina, e ne ho buttati un discreto quantitativo..

[roy67]

Verissimo Rolando.
I cavi delle porte seriali da stampante (benché molto piccoli, portano appena 0,5 ampere) sono perfetti per l'alimentazione di piccoli ammenicoli da plastico (pilotaggio motori Tillig, Conrad, accensione lampioni a led, segnali, etc). Anche i cavi per mouse o tastiere (con connettore riservato verde o viola) hanno fili interni perfetti anche per elaborazione modelli... Installazione decoder, ad esempio..

[v200]

Buono a sapersi grazie a Voi per l' info
