buonasera a tutti, eccomi qui con un altra domanda sulla mia ignoranza in fatto di elettronica.

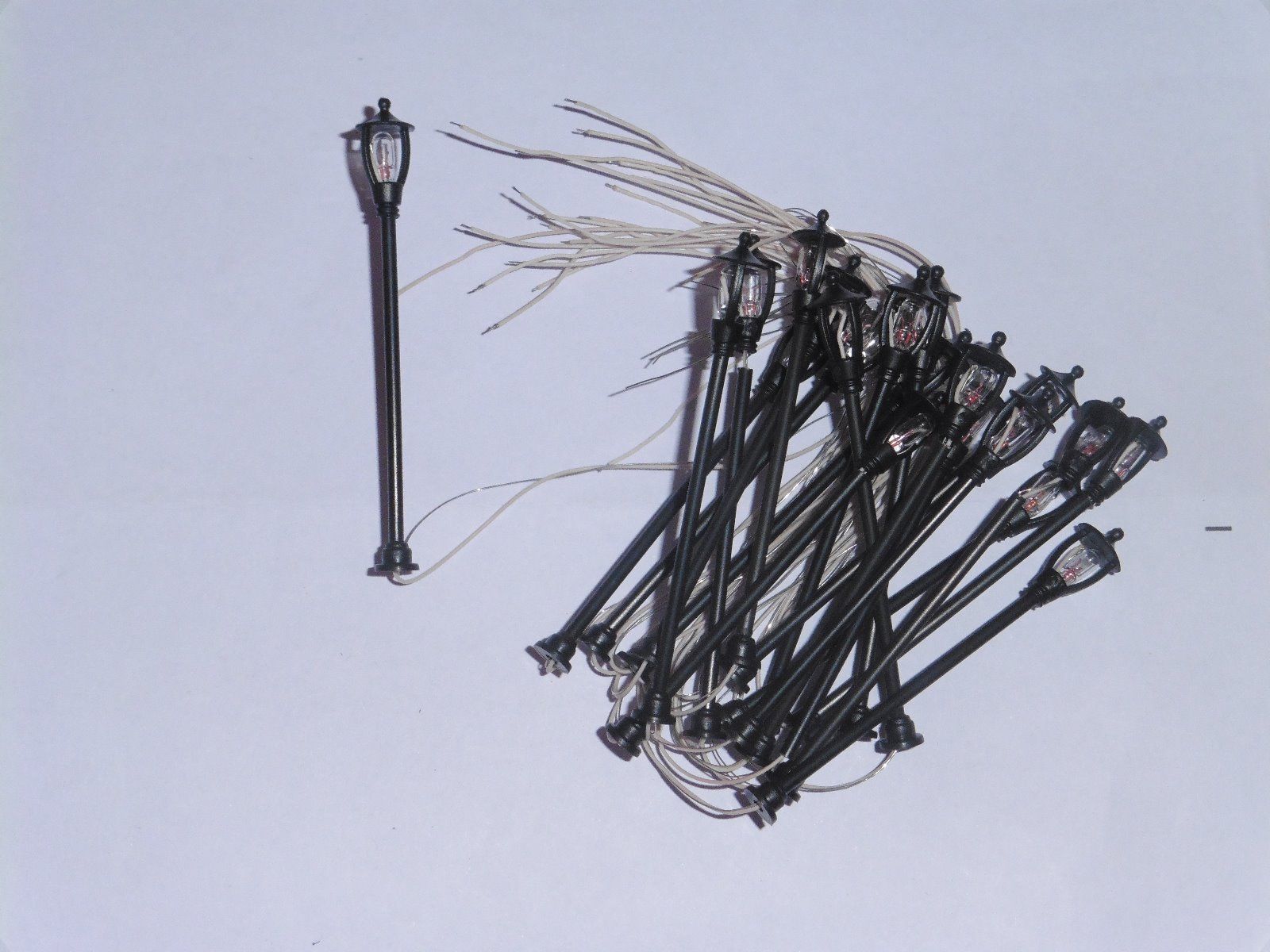

Ho acquistato sulla baia dei lampioni stradali
Immagine: 199,44 KB
Sonoa 6v e la mia domanda è questa. come devo fare il collegamento e a cosa devo collegarli? Potete per favore spiegarmelo in maniera più semplice possibile?
Grazie già da ora a che saprà rispondere
Beh, potresti cercare un alimentatore tipo quelli delle calcolatrici o simili che in uscita dia 6 V (o 12...) o magari anche più di uno se vuoi alimentarli a zone....

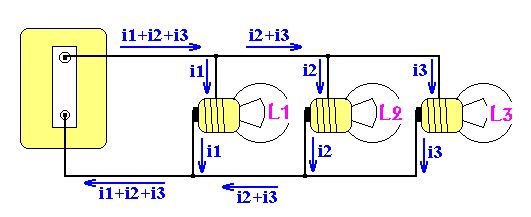

Il metodo più pratico rimane il cablaggio in parallelo
Immagine: 5,32 KB
Come vedi dal alimentatore partono due fili + e - tramite mammuth fai la derivazione
Due fili entrano 4 escono due per ogni polarità, due andranno al lampione e due alla prossima derivazione.
Questo cablaggio anche se una lampadina di un lampione si brucia gli altri continuano a funzionare poiché sempre alimentati.
Ho desunto che i lampioni siano con lampadine e non a led per la mancanza della resistenza.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.

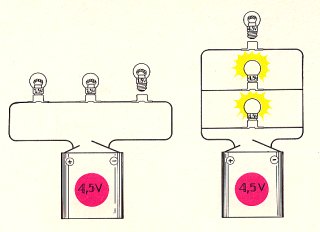

Qui sotto i diagrammi di collegamenti in serie e parallelo.
Nel parallelo anche se una lampadina non funziona il tracciato porta corrente mentre in serie ( lampadine in fila ) basta una non funzionante che il tracciato non funziona.
Roby
Immagine: 11,91 KB
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Di alimentatori trovi anche quelli variabili da 3V a 14v cc , ma qui dovrai prenderne due uno per quelli da 6V e uno per i 12V in cc.
Esistono anche in ca ma più cari.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Bhe se devi cambiare sempre le batterie conviene un alimentatore a 6v come detto da Giacomo uno vecchio da cellulare va bene li trovi da 4v a 7,5 V.
Nulla vieta di utilizzare un pacco batterie ma tutte le volte che si esauriscono devi armeggiare per sostituirlo, poi l' assorbimento di più lampadine le esaurisce in fretta quindi sostituzioni frequenti con costi se poi al posto di pile monouso vorresti utilizzare le ricaricabili il gioco non merita meglio un alimentatore da 6V con 1,5A/2A e uno da 12V da 2A adesso li trovi tra i 5 e 10 €.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Sarebbe opportuno anche sapere l'assorbimento del singolo lampione per determinare quante ampere necessitano per non avere cadute di tensione e sovraccarichi.
Quoto Roby in pieno, con le batterie saresti a cambiarle così spesso che ti verrebbe a noia, senza contare che la spesa sarebbe molto ma molto più alta e continua, con gli alimentatori a meno che uno non si guasti sai quanto vai avanti? Ovvio che è meglio acquistare più alimentatori e fare più circuiti separati, in primis perchè c'è meno assorbimento = meno lavoro per l'alimentatore, in secundis (?) è più facile rimediare a dei guasti senza dover per forza abbuiare tutto l'impianto (un po' come succede nella realtà in cui l'illuminazione pubblica è a zone).
Sarebbe opportuno anche sapere l'assorbimento del singolo lampione per determinare quante ampere necessitano per non avere cadute di tensione e sovraccarichi.
e qui come faccio a saperlo? li ho presi ad un asta e non mi hanno dato nessun foglio illustrativo.
Sarebbe opportuno anche sapere l'assorbimento del singolo lampione per determinare quante ampere necessitano per non avere cadute di tensione e sovraccarichi.
e qui come faccio a saperlo? li ho presi ad un asta e non mi hanno dato nessun foglio illustrativo.
usi un tester e misuri l'assorbimento di un singolo lampione e moltiplichi il risultato per il numero di lampioni
Buongiorno a tutti. sono arrivati anche gli altri lampioni, e questi sono a 12v, solo che hanno anche attaccato su di un filo una piccolissima resistenza. Quello che vorrei sapere è se, il collegamento da fare è uguale agli altri da 6v o devo fare qualcosa di diverso. Grazie.
Se c'è una resistenza è probabile che al posto delle lampadine vi sia un LED. In questo caso se li alimenti in CC essendo i LED polarizzati, funzionano solo se il positivo e il negativo sono collegati correttamente. Inoltre, se li colleghi in parallelo, devono essere tutti collegati alla stessa maniera. (i positivi con i positivi e i negativi con i negativi.
Se c'è una resistenza significa che sono a led e non a lampada. Una resistenza su una lampadina non avrebbe nessun senso.
Come ti hanno già detto, fai le prove misurando con il tester l'assorbimento di un solo lampione e moltiplica gli ampere rilevati per il numero di lampioni.
Servirà poi un alimentatore da 6 volts per quelli da 6 voltsd ed uno da 12 volts per gli altri, che forniscano almeno il 20% in più dell'assprbimento calcolato.
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)
Meglio, a mio avviso, avere un alimentatore a 12 volt e mettere in serie 3 lampioni a 6 volt, primo perchè l'assorbimento è minore e poi i lampioni fanno troppa luce, quindi alimentanto a 12/14 volt una serie di 3 lampioni servirebbero 18 volt ma alimentandoli a meno avremo più durata delle lampadine e meno riscaldamento.

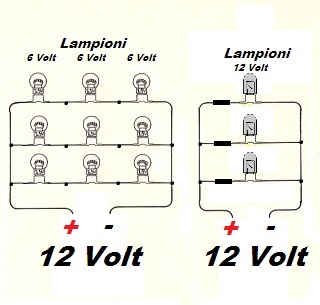

Tenendo conto di tutte le indicazioni che ti hanno dato fin qui, estremamente corrette, inserisco uno schemino che ti dvrebbe facilitare il collegamento e chiarirti il dubbio iniziale.
Naturalmente il numero dei collegamenti effettuabili è limitato dalla potenza dell'alimentatore 12 volt a cui collegherai i lampioni.
Per come ti hanno già detto, più ne metterai e più corrente assorbiranno.... e più potente sarà l'alimentatore ad essi dedicato.
Prima di collegare i lampioncini a 12V verifica se all'interno c'è un led oppure una lampadina da 6volt con la resistenza in serie; se trovi un led occhio a non invertire la polarità nei lampioncini (dovrebbe già essere evidenziata sui fili).
Immagine:Collegamento pratico lampioncini 6V e 12V 29,67 KB
