sos percorsi

[19sergio60]

Ciao a tutti, ho una domanda che per alcuni di voi sarà banale:
Ho un quadro sinottico dove ogni coppia di pulsanti aziona un deviatoio.
La domanda è:
ma se io collego ad una sola coppia di pulsanti i fili che muovono 4 o 5 deviatoi, riesco a programmare un percorso?
Non friggo niente?
Ciao grazie.

[liftman]

In linea di massima non credo, ma meglio che si pronunci qualcuno più ferrato sull'argomento, piuttosto devi considerare che "n" deviatoi che si eccitano simultaneamente consumano "n" volte uno solo, quindi l'alimentatore deve essere in grado di erogare corrente sufficiente.

[19sergio60]

ok grazie Rolando, aspettiamo e vediamo se qualcuno riesce a toglierci il dubbio

[roy67]

Si. E' possibile. Come ha giustamente anticipato Rolando, dovrai alimentare i motori con un potente trasformatore, altrimenti ronzano solamente.

Per poterlo fare devi costruire il circuito a matrici diodi. Così, premendo un solo pulsante attiverai l'intero itinerario.
Ricorda, però, che ad ogni motore attivato corrisponde un assorbimento elettrico di circa 2 ampere.. Va da se che 4 motori assorbiranno 8 ampere.....
Devi mettere un trasformatore, con circuito a scarica capacitativa, che regga almeno 10 ampere.

[19sergio60]

grazie Roberto, per il trasformatore 10 A ok però ignoro totalmente la matrice di diodi. Nella mia beata ignoranza in campo elettrico pensavo bastasse collegare insieme i fili di x deviatori ad un unico pulsante.
Ciao

[roy67]

Ogni deviatoio (standard) ha 2 diversi itinerari:
- Corretto tracciato
- Deviata

Per creare diversi itinerari ogni motore dovrà spostare gli aghi in modo diverso. Una serie, quindi, di deviatoi dovrà avere più pulsanti di comando per creare tutti i diversi itinerari possibili.
Va da se che ogni pulsante dovrà pilotare la bobina corretta di ogni singolo motore e, talvolta, possono essere azionati solo alcuni dei deviatoio, ma non tutti.

Serve quindi costruire un circuito che "filtra" i comandi, pilotando solo, tramite dei diodi, i motori corretti.

Prendendo ad esempio il sistema di pilotaggio automatico della stazione nascosta del mio plastico, ti pubblico uno schema.

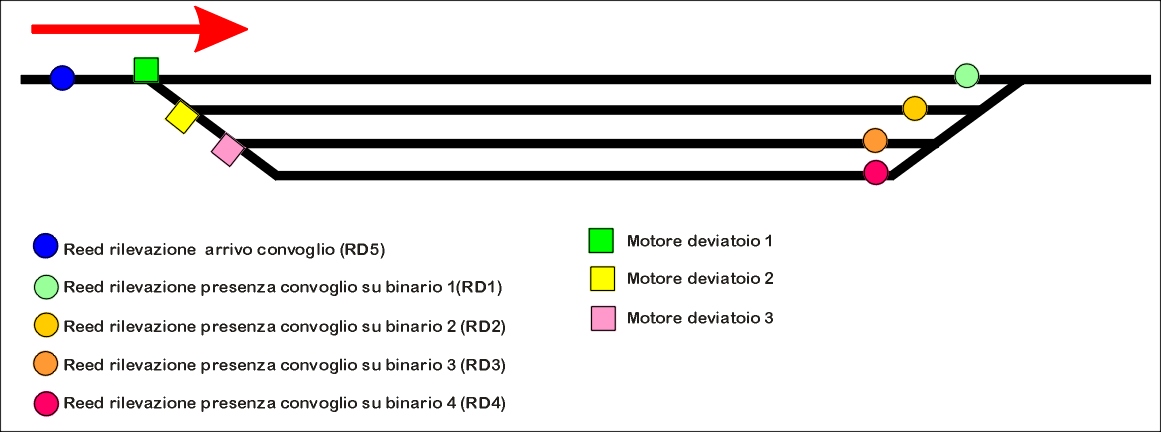

Schema binari:

Immagine:

109,6 KB

Come si vede, ci sono riportati 3 motori (lasciando perdere i reed).
- Motore deviatoio 1
- Motore deviatoio 2
- Motore deviatoio 3

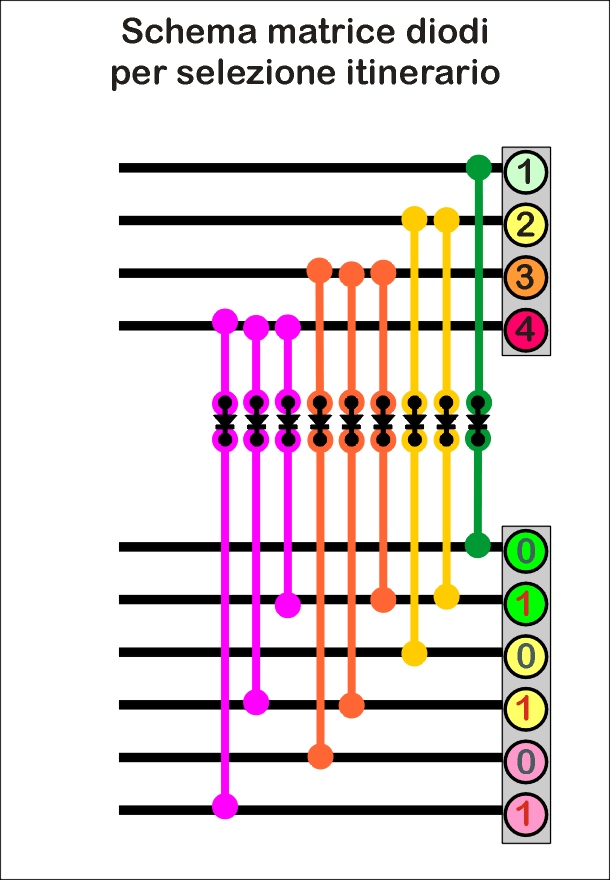

Per avere l'itinerario corretto voluto, premendo un solo pulsante bisogna azionare in contemporanea alcune bobine. Questo l'ho creato appunto con la matrice diodi seguente:

Immagine:

153,76 KB

Dallo schema, per ottenere l'itinerario su binario 3, attivo:

Deviata deviatoio 1
Deviata deviatoio 2
Deviata deviatoio 3

I diodi utilizzato sono dei semplici 1N4007.

[liftman]

Puoi anche seguire le guide che trovi qua: http://www.modellismopavese.com/le-sche ... rotecnica/

[19sergio60]

Grazzzzzzzieeeeee!!!!!!
