Sensore ad assorbimento

[giusededo]

Ciao a tutti.....sto realizzando i sensori ad assorbimento per la presenza del convoglio in una determinata tratta,mi ha incuriosito quello di Luca Dentella.
Ho utilizzato tutti componenti elencati

Resistenze
R1 = 47 1/4W
R2 = 380 1/4W
Condensatori
C1 = 2.2uF 50V
Integrati
IC1 = H11AA1
Diodi
D1 = D2 = D3 = D4 = 1N4007
Altro
3 morsettiere 2 poli

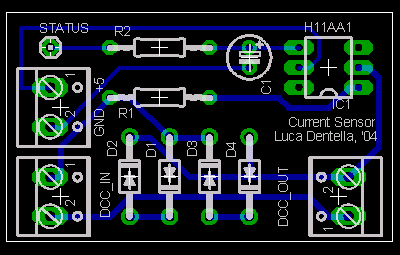

Immagine:

8,7 KB

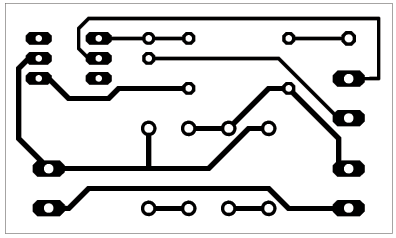

Immagine:

4,98 KB

Dopo averlo montato e collegato al tratto di binario isolato ho notato che quando la locomotiva inizia ad impegnare il tratto isolato ,il led che mi indica lo stato di tratta occupata sfarfalla fin quando la locomotiva impegna totalmente la parte isolata.
Da cosa potrebbe dipendere

[v200]

Come hai piazzato il rilevatore?
Tratta isolata su una rotaia o due?
Potrebbe la loco fare da ponte in base al telaio ( massa bloccata=elettro conduttivo )

[roy67]

Lo sfarfallio è generato dalle ruote della locomotiva che trasitano sulla giunzione isolata, azzerando la caduta diodi del circuito.

Questo circuito sfrutta 4 diodi messi in antiparallelo su una sola polarità, che generano una caduta di tensione, all'uscita, di circa 3 Vcc (perché i diodi creano antiparallelo sull'onda quadra del DCC generando un uscita continua su un solo polo).
E' questa la ragione dello sfarfallio delle luci, ad ogni ruota che transita sulla giunzione l'alimentazione viene "ripristinata", attraverso la rotaia normalmente alimentata, per una frazione di tempo, facendo sfarfallare le luci.

[giusededo]

Grazie Roy potrebbero esserci rimedi a tutto ciò

[giusededo]

Cmq mi riferisco allo sfarfallio del led che andrà sul quadro sinottico per indicare la tratta occupata e non alle luci della locomotiva
Roby ti riferisci a quelle ?

[roy67]

Purtroppo no.
La serie diodi deve generare il segnale di attivazione per il fotoaccopiatore (l'integrato H11AA1), il quale genera l'uscita per il led.

Scusa, ho risposto sovrapponendomi.

Comunque, non è risolvibile. Lo sfarfallio sarà generato dalle ruote prendicorrente (che generano assorbimento) sulle rotaie. Quindi, meno ruote avrà la locomotiva, più sarà visibile lo sfarfallio. Ovviamente più ne avrà, più bilanciamento elettrico sarà presente fra le tratte isolate fra loro.

Pensa ad un coccodrillo svizzero.....

[giusededo]

E se l'integrato genera un uscita per un relè potrebbe andare?

[giusededo]

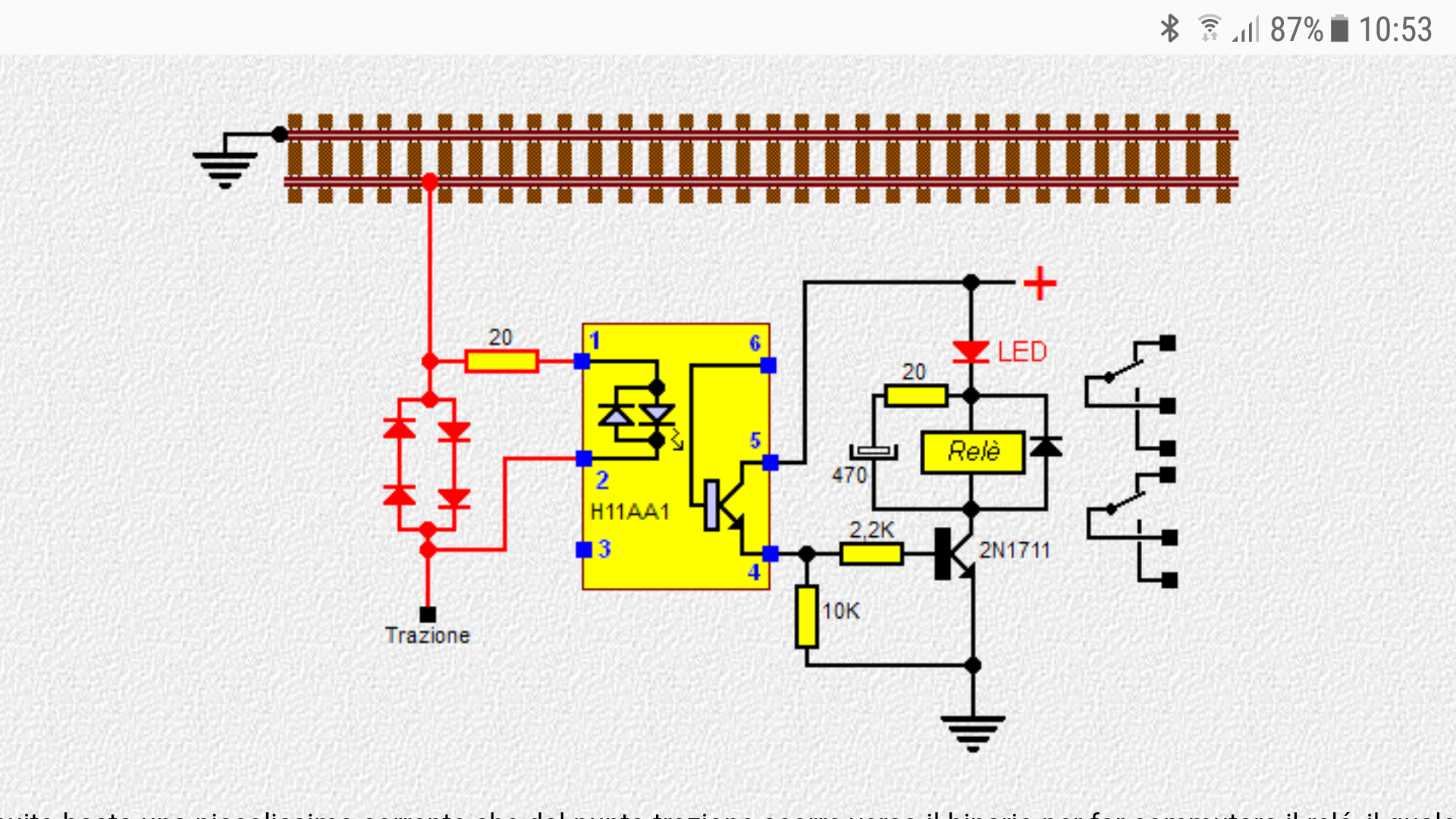

Immagine:

831,29 KB

[roy67]

Probabilmente si.

Bisogna provare se risce a mantenere la bobina sufficientemente alimentata.

[night train]

Ciao a tutti.
Sto valutando la costruzione dei sensori ad assorbimento presentati all'inizio della discussione per il quadro sinottico. Siccome la mia intenzione è quella di riprodurre (nella parte estetica) un quadro acei, ho la necessità di abbinare ai sensori non un led unico ma circa una ventina di led che riproducono il binario occupato.

Il datasheet dell'integrato H11AA1 riporta che la corrente in uscita è di poche decine di mA, quindi insufficienti per accendere una ventina di led... Per avere a disposizione una corrente maggiore tale da permettere di pilotare piuù di 1 led devo usare un circuito con transistor oppure usare i relè?
Grazie in anticipo a tutti!
Alex

[roy67]

Dipende da quanti led devi accendere, oppure quanto è "robusta" la bobina del relè.
Io userei un transistor, dal quale puoi gestire l'uscita e pilotare un relè...

[night train]

Grazie. Proverò ad assemblare il circuito che ho usato con un transistor bc141 per pilotare dei rele bistabili. La differenza sta nel fatto che quello che avevo assemblato funzionava con una tensione di ingresso di 12vcc mentre il sensore di assorbimento all uscita ha una tensione di 5vcc.
Grazie ciao

[roy67]

Con 5 Vcc alimenti la base di un transistor NPN e piloti il negativo del 12 Vcc di alimentazione relè....
