Segnali e quadro sinottico

[terfra]

[?]Ciao, sto approntando il quadro sinottico e vorrei da questo comandare anche i segnali, senza però che interferiscano con la corrente di circolazione dei convogli, digitale.
Cioè vorrei mettere dei pulsanti sul quadro con relativi led rosso e verde solo per il loro azionamento, diciamo che sarebbero presenti per pura sensazione di realismo.
Il quadro sinottico lo sto completando

Immagine:

466,75 KB


Immagine:

533,06 KB
E' fatto di listellare di tanganica da 1,5 cm rifinito a gommalacca, mentre il quadro è una lastra di alluminio da 1,5 mm mascherata con nastro della tamya e poi spruzzata con primer e poi con nero opaco.

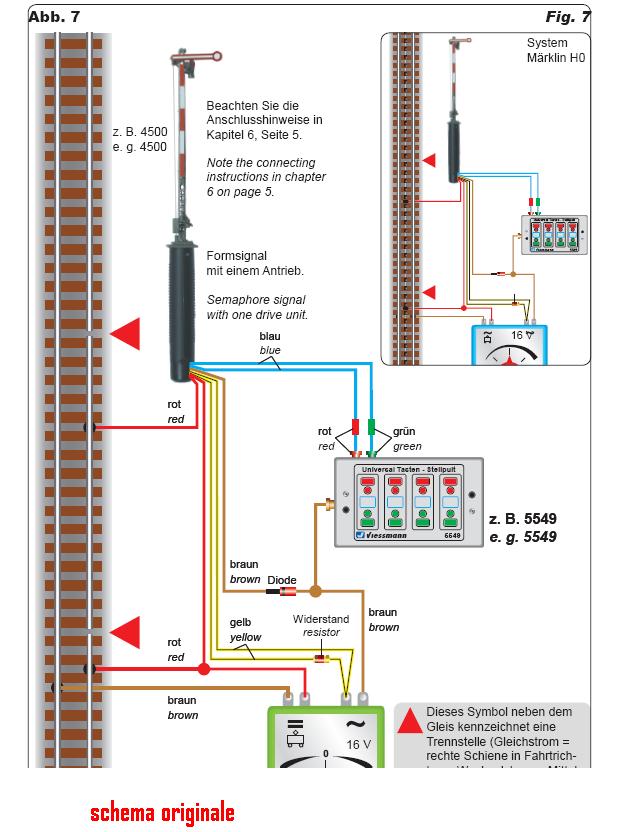

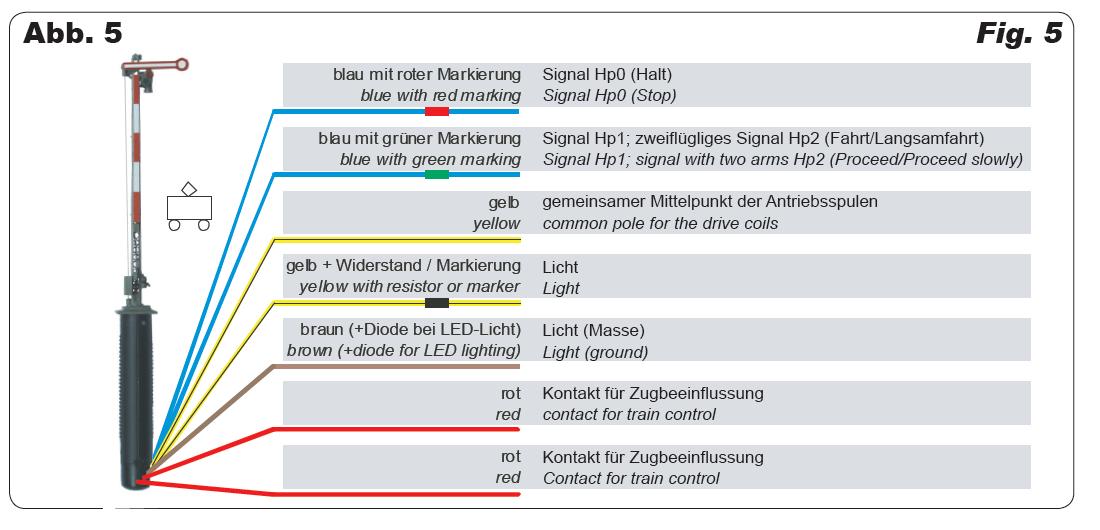

i segnali in quastione sono quelli delle immagini successive

Immagine:

76,5 KB

Immagine:

82,59 KB

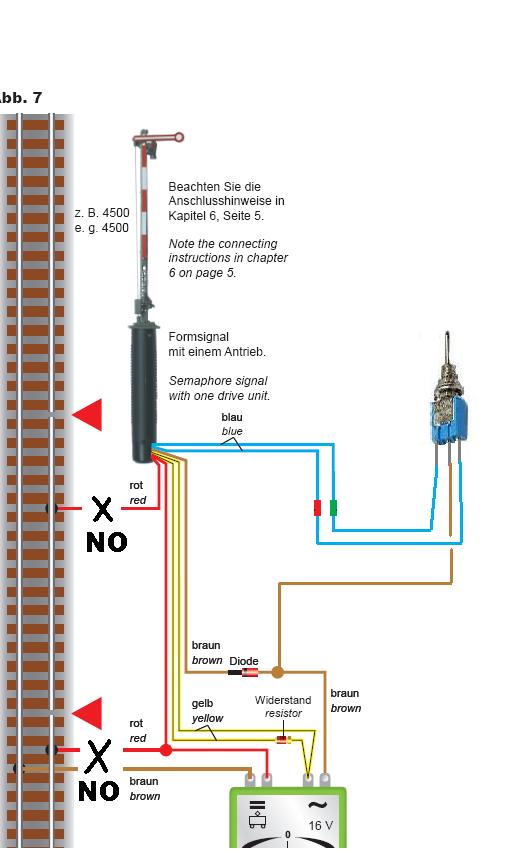

In sostanza vorrei capire se il collegamento che ho in mente è giusto, ma se volessi mettere accanto all'interruttore anche due led per indicare lo stato del segnale si può fare ? O meglio come si può fare.........

Immagine:

48,18 KB

[Digtrain]

Ciao Francesco,
se il funzionamento del deviatore a uno scambio è on-on senza posizione centrale, puoi sostituirlo con uno a doppio scambio, uno scambio lo usi per comandare il segnale e l'altro lo usi per collegare due led.
Ovviamente devi raddrizzare almeno una semionda con un diodo e abbassare la tensione da 16 volt a 2-2,5 volt empiricamente prova con una resistenza da 1200-1500 ohm.
Io non conosco il segnale e quindi ho separato i collegamenti.
Spero di essere stato chiaro, se hai bisogno ti preparo uno schemino.

Ciao Walter :geek:

[terfra]

Ciao Francesco,
se il funzionamento del deviatore a uno scambio è on-on senza posizione centrale, puoi sostituirlo con uno a doppio scambio, uno scambio lo usi per comandare il segnale e l'altro lo usi per collegare due led.
Ovviamente devi raddrizzare almeno una semionda con un diodo e abbassare la tensione da 16 volt a 2-2,5 volt empiricamente prova con una resistenza da 1200-1500 ohm.
Io non conosco il segnale e quindi ho separato i collegamenti.
Spero di essere stato chiaro, se hai bisogno ti preparo uno schemino.

Ciao Walter :geek:

Ciao Walter, sono poco pratico, per deviatore intendi l'interruttore che ho aggiunto?
Se è si quello che ho messo è on-on, ne ho anche on-off-on ma non conoscendo il funzionamento della pulsantiera viessman, in pratica non sò come replicarla sul sinottico per avere un comando per il segnale e due led per la segnalazione.
Il semaforo in questione nelle caratteristiche dice che deveessere alimnetato a 14 v in ca[8]

[Digtrain]

Ciao Francesco,
se ha due piedini si chiama interruttore, apre e chiude il circuito, quello a tre piedini che hai messo tu si chiama deviatore, perchè il polo centrale viene deviato, muovendo la levetta, prima verso un piedino esterno, poi verso l'altro.
Il deviatore che hai ipotizzato tu dovrebbe andare bene, io non conosco la pulsantiera Weissman, ma premendo il pulsante rosso, ipotizzo che rimanga abbassato e dopo premendo il verde, questo rimane abbassato e il rosso risale.
Quindi per comandare anche i due led ti serve un deviatore con due scambi da 6 piedini.
Se hai pazienza ti preparo uno schemino.
Non vorrei che i 16 volt fossero troppi, visto che richiede 14 volt, forse per provare consiglierei un 12 volt CA.

Ciao Walter :geek:

[Digtrain]

Ciao Francesco,

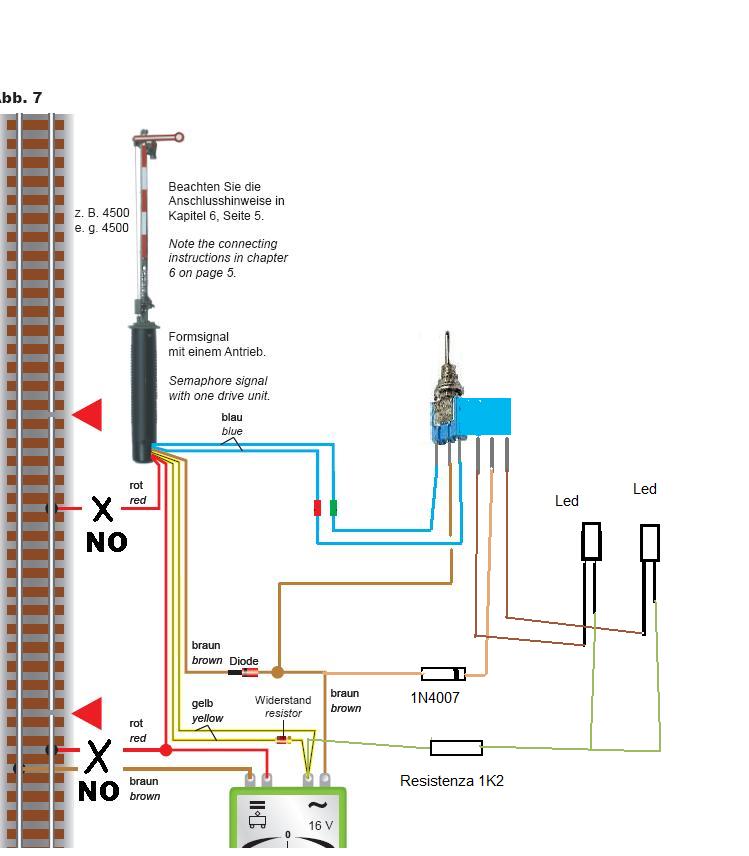

con grande fatica, perchè sono assolutamente negato per il disegno ti ho preparato lo schema!!!



59,53 KB

Il deviatore deve avere 6 piedini (tre su due file).
La fascia del diodo deve essere rivolta verso il reoforo (gambo) lungo del diodo led.
Prova con 12 volt corrente alternata, in questo caso usa una resistenza da 1K.

Ciao Walter :geek:

[terfra]

Ciao grazie Walter domani mi procuro il necessario se ci riesco faccio una prova

[terfra]

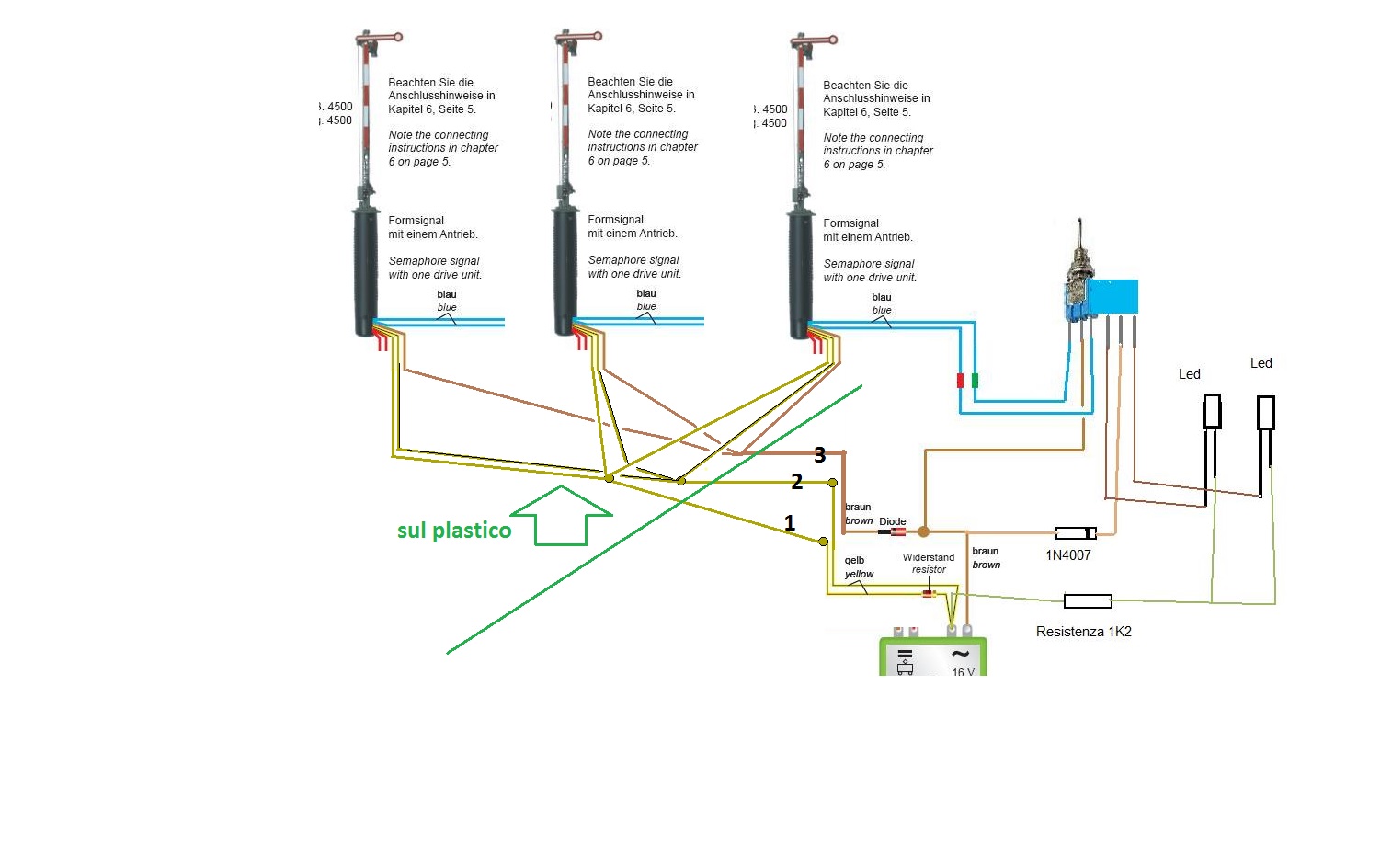

Ciao prima di fare cavolate ho fatto uno schema per il collegamento di piu semafori sul plastico.
Per semplificare la quantità di cavi che vanno dal sinottico al plastico vi chiedo se è corretto che i cavi contrassegnati con 1, 2 e 3 sono da intendersi comuni a tutti, in questo caso a 3 semafori?
Quindi dal plastico al sinottico far arrivare 3 cavi e poi all'interno del quadro fare i collegamneti che mi ha disegnato Walter
Metto il disegno sperando di essermi spiegato.........


Immagine:

160,13 KB

[Digtrain]

Ciao Francesco,

purtroppo non è semplicissimo districarsi e consigliarti, senza avere sottomano i segnali che tra l'altro non conoscosco.[:I]


93,91 KB
Partiamo:
1) hai testato sul singolo segnale lo schema che ti ho postato?
2) lo schema che hai postato tu non mi convince, vorrei sapere a tal proposito da quanto è la resistenza indicata nel cerchio rosso?
3) secondo me ciascun segnale deve prevedere il diodo e la resistenza cerchiati in rosso.
4) se il singolo segnale funziona aggiungi poi il secondo.
Se hai pazienza ti posto una schema.

Ciao Walter :geek:

[Digtrain]

Ciao Francesco,

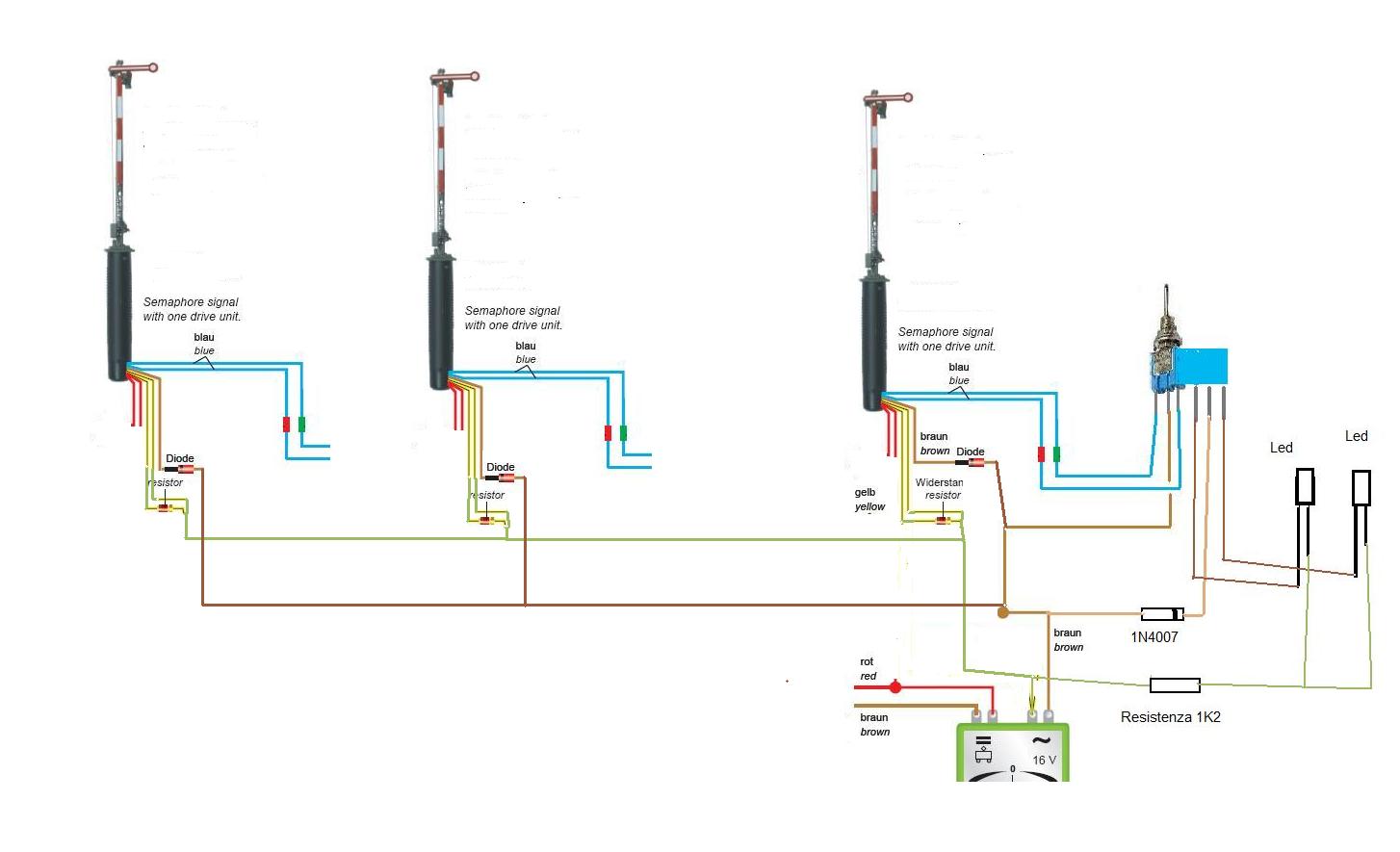

secondo me così è meglio!!![:I]





72,18 KB

Ricapitolando, prova con un segnale, se funziona tutto aggiungi il secondo e poi il terzo.

Ciao Walter :geek:

[v200]

Sono i Viessmann?
Roby

[terfra]

Ciao Francesco,
secondo me così è meglio!!![:I]





72,18 KB

Ricapitolando, prova con un segnale, se funziona tutto aggiungi il secondo e poi il terzo.

Ciao Walter :geek:

ciao Walter grazie sei gentilissimo spero oggi di fare una prova purtroppo ancora non avevo il deviatore e

[terfra]

Sono i Viessmann?
Roby

Sì viessman

[v200]

Grazie Francesco, ottimo prodotto.
Roby

[terfra]

Ciao Francesco,
secondo me così è meglio!!![:I]





72,18 KB

Ricapitolando, prova con un segnale, se funziona tutto aggiungi il secondo e poi il terzo.

Ciao Walter :geek:

E' meglio SIIIIIIIIIII funziona alla perfezione GRAZIE WALTER !!!!!
Ho solo usato una resistenza da 1K invece che da 1K2 perchè in casa avevo solo quella, ma comunque poi metterò quella che dici tu

[Digtrain]

E' meglio SIIIIIIIIIII funziona alla perfezione GRAZIE WALTER !!!!!
Ho solo usato una resistenza da 1K invece che da 1K2 perchè in casa avevo solo quella, ma comunque poi metterò quella che dici tu

Perfetto!!
Elettronica, computer e motori.....gioie e dolori!

Ciao Walter :geek:
