Volevo fare un elicoidale però conoscenza zero

[Supergolosone]

Volevo anch'io costruire un elicoidale su un plastico 200x150 H0

leggendo i consigli di Andrea su che tipo di curve e modelli di binari ho provato a fare uno schizzo con scarm





guardandando la foto e vedendo le misure dovrebbe uscire un 73cm di diametro sto sbagliando???

le altre misure come le ricavo??

[Marshall61]

...intanto leggi questo vademecum, è molto interessante.....

http://www.plasticando.com/magazine/030 ... dale1.html

ti scioglierà parecchi dubbi......

Ciao, Carlo

[Supergolosone]

grazie lo avevo gia letto quando lo avevi postato in ultra discussione.

io volevo una conferma sulla dimensione totale di diametro calcolata se esatta e se conveniva farlo su un plastico di quelle dimensioni.

[Supergolosone]

allora leggendo scopro se l'elicoidale è meno di 80 cm conviene fare 4 pezzi.

ho calcolato la formula avendo la dimensione dell'elicoidale e facendo un riferimento max del 3%

l'altezza dall'inizio alla seconda spira è 6, 8 cm

[Andrea]

Che armamento utilizzi?
Ricordami il raggio.
Binario singolo, giusto?

[Supergolosone]

fleischmann

codice del binario r2 dovrebbe essere 6125

si un binario solo

[Andrea]

ti servono le altezze, giusto?

[Supergolosone]

sapere se il diametro di 73 è esatto

e sapere appunto le altezze

[Andrea]

sapere se il diametro di 73 è esatto
e sapere appunto le altezze

Le altezze poi te le dico.
Il Fleischmann 6125 è un curvo R2 con un RAGGIO di mm. 420, pertanto il diametro è mm. 840.

[Andrea]

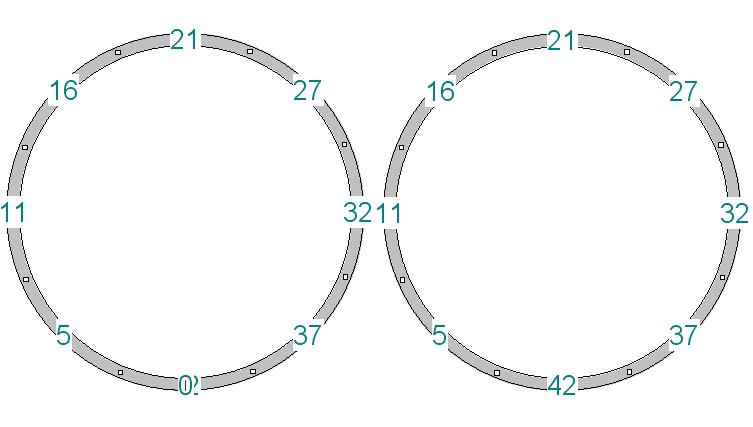

Questi sono i 9125.
Ecco le quote.

Immagine:

27,96 KB

Immagine:

48,96 KB

[Supergolosone]

buona sera a tutti.

ho aspettato Verona per iniziare i lavori dell'elicoidale e gli spunti presi mi ha convinto a realizzarne uno di diametro 90 cm.

spero che le foto che ho scattato possano vedere la mia realizzazione.



per le giunture dei due semicerchi ho usato un rettangolo che è stato incollato e bucato agli estremi per far passare le 2 barre filettate



per inclinare il piano il gioco la fa la rondella



ho collocato la la seconda rampa



adesso volevo chiedere 2 informazioni

l'altezza della 1° rampa quanto potrebbe arrivare?? io ho lo posizionato sui 7 cm ma penso che sia troppo ripido. vedesi 3° foto.

per fare un bel elicoidale mi devo fermare a 2 piani oppure devo proseguire con un altro giro ???

grazie in anticipo a chi mi risponderà

buona serata a tutti
