Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#26 Messaggio da giuseppe_risso »

lorelay49 ha scritto:

Sicuramente Giuseppe ti chiederò aiuto se non capisco qualche cosa..... Posso ?????? :wink:


Sarà più facile il contrario... :grin: :grin: :grin: :grin: :grin:



Avatar utente
Andrea
Socio GAS TT
Messaggi: 23428
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#27 Messaggio da Andrea »

Bravo Roberto, faccio anch'io il tifo per te. :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#28 Messaggio da MrMassy86 »

Ottimo lavoro Roberto :grin: Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Andreacaimano656
Messaggi: 1913
Iscritto il: lunedì 4 marzo 2013, 19:23
Nome: Andrea
Regione: Lazio
Città: Roma
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#29 Messaggio da Andreacaimano656 »

Bravo Roberto, continua così :wink: :wink:
Ciao
Andrea
Andrea Ferreri

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#30 Messaggio da giuseppe_risso »

Roberto, o Giuliano, che la state montando; ma il pezzo 52, se montato come da disegno, va a coprire parte del finestrino rotondo soprastante.
Io penso di accorciarlo, voi come avete risolto?

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5627
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#31 Messaggio da MrPatato76 »

Verifico e ti faccio sapere!!
Roberto - Socio GasTT - Socio CMP

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#32 Messaggio da giuseppe_risso »

Sicuramente voi sarete già più avanti, con il montaggio, ma se serve ho messo le prime foto sul mio sito http://www.ferromodellista.it/index.php ... Itemid=183

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3642
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#33 Messaggio da lorelay49 »

Ciao Giuseppe, io devo ancora ritirare la lastrina, ci dovremmo incontrare alla fiera di Malpensa; ho cercato di guardare le tue foto ma purtroppo non si apre il link.....
Ciao
Giuliano

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#34 Messaggio da giuseppe_risso »

L'ho chiuso momentaneamente, c'era un passaggio sbagliato e non volevo indurre qualcuno in errore.
Sto sistemando e poi lo riapro.
Scusa.
Certo che le istruzioni sono quanto mai carenti, e poi con il ceco....

Avatar utente
liftman
Socio GAS TT
Messaggi: 7761
Iscritto il: domenica 29 gennaio 2012, 14:40
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#35 Messaggio da liftman »

giuseppe_risso ha scritto:

e poi con il ceco....


Serve? :cool: :cool: :cool:

Immagine:
Immagine
473,09 KB

Scusate ma non ho resistito [8]
Ciao!
Rolando

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#36 Messaggio da giuseppe_risso »

Sistemato e riaperto l'articolo sul mio sito. :grin:
Certo la concezione con cui è stato progettato questo modello è diversa da quelli cui sono abituato, sono quasi tutti pezzetti separati, mentre era più semplice e comodo raccoglierli in pezzi più grandi.

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23428
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#37 Messaggio da Andrea »

Ottimo grazie, riporto nuovamente il link per comodità:
http://www.ferromodellista.it/index.php ... Itemid=183
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#38 Messaggio da giuseppe_risso »

Lentamente (e poteva essere diversamente? :? ) sto portando avanti l'assemblaggio della loco.

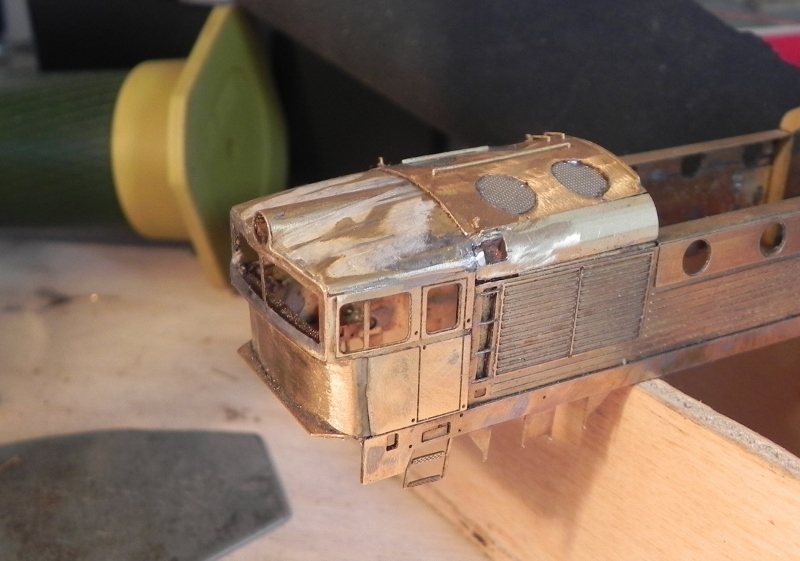

Comincia a vedersi qualcosa di concreto anche se solo la parte di tetto che copre la cabina è finita, la restante è ancora da stuccare e lisciare.

Immagine:
Immagine
215,33 KB

Il modello è bello, ma ci sono alcune cose da dire:
-Riproduce una versione della D753 circolante in Cecoslovacchia con diversità consistenti rispetto ai modelli circolanti in Italia, quindi dovrà subire delle modifiche.
-La concezione con cui la lastrina è stata progettata è diversa da come siamo abituati noi. Qui si è scorporato tutto in tanti pezzettini che in fase di montaggio danno dei problemi di allineamento.
In particolare il tetto.
-La precisione di questi pezzi non è sempre come dovrebbe essere e richiede parecchio lavoro di stuccatura e lisciaggio.
-Ho qualche dubbio anche sul tipo di ottone scelto. Usando il saldatore a fiamma, se si insiste un po' troppo, si creano addirittura piccole mancanze (come se la fiamma si mangiasse il metallo). A me è successo in due punti; nulla di serio, sia chiaro, ma con altre lastrine in ottone non mi era mai capitato.
-Il produttore, a cui ho scritto, non fornisce motorizzazione, ma allora non capisco perché non abbia fatto il pianale e i carrelli completi per fare un modello folle.
-Per la motorizzazione si dovrà cercare di recuperarla da modelli Roco o Kuhen, ma bisognerà vedere se entreranno precisi e se sarà necessario qualche adattamento per fissarli.
E speriamo che andando avanti non ci siano altri problemi...

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5627
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#39 Messaggio da MrPatato76 »

Ciao Giuseppe!!
Come sempre splendido lavoro!!

Posso chiederti una cortesia? sarebbe possibile avere una foto della cabina vista da dentro?
Io mi sono arenato su come assemblare il tetto e la gobba del faro centrale.....
Roberto - Socio GasTT - Socio CMP

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#40 Messaggio da giuseppe_risso »

Il tetto della cabina è una delle parti che, a mio giudizio, il progettista ha risolto peggio.
Le dimensioni dei vari pezzi non coprono l'intera cabina e lasciano solchi ampi che devono essere stuccati.
Comunque cerco di farti vedere quello che ho fatto io.

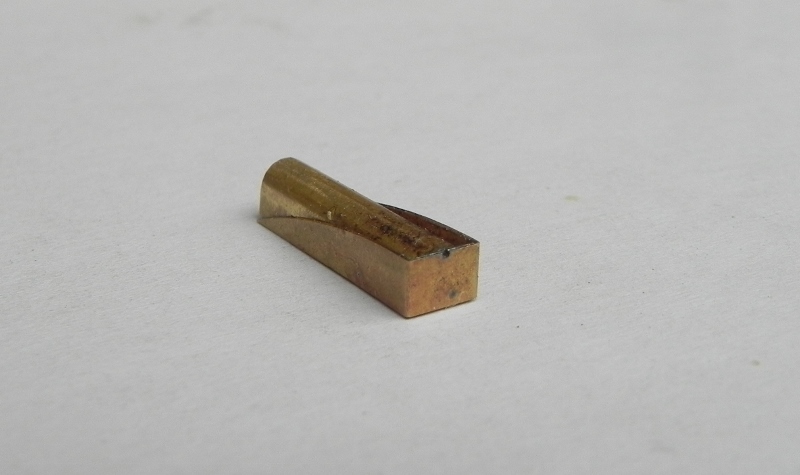

Ho arrotolato il pezzo 30 in modo che coincidesse con la sagoma del faro che c'è in alto nel pezzo dei finestrini.
Poi ho piegato a U il pezzo 29 e l'ho saldato al faro come da foto sotto, facendo attenzione a lasciare libero il forellino che c'è sul retro.

Immagine:
Immagine
145,71 KB

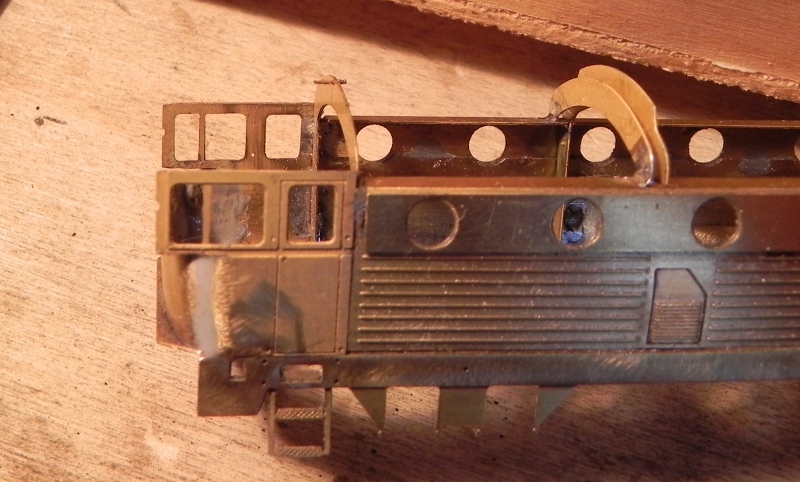

Quindi ho saldato dal lato interno della centina un pezzetto di filo di ottone da 0,3 mm.

Immagine:
Immagine
241,29 KB

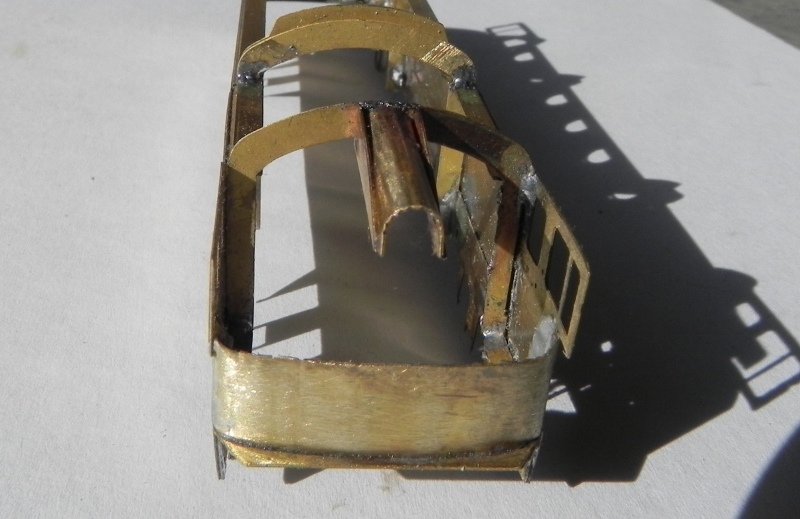

Ho fissato il faro infilandolo a sua volta nel perno. Questo permette una perfetta centratura, ma bisogna stare attenti a posizionarlo correttamente in modo che non risulti ne ruotato a destra ne a sinistra.

Immagine:
Immagine
199,42 KB

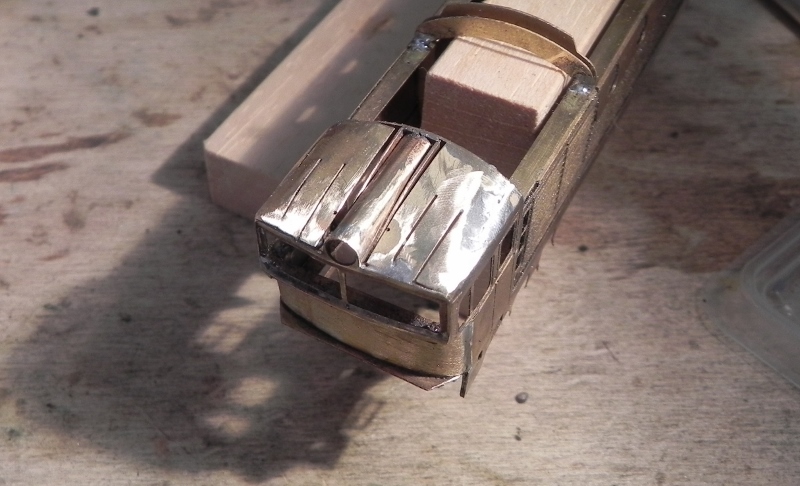

Ho preso i pezzi 31 e ho piegato l'estremità che va posizionata sull'esterno utilizzando le linee di indebolimento (non ho foto di questo passaggio).
La parte piana con quei 3 tagli l'ho sagomata con pinze e mani cercando di dare la forma che ha il tetto della cabina (mi sono basato su foto reali). Ogni tanto la provavo a posizionare sulla cabina per vedere se la forma andava bene.
E' apparso subito chiaro che era scarsa e che sarebbe rimasto molto spazio tra il lato interno del tetto e il faro.
Non so se questo è voluto, ma mi sembra strano.
Inoltre rimangono anche quelle grosse incisioni che il progettista ha fatto per permettere la modellazione, ma che per me sono esagerate.
Quando ho ottenuto una forma soddisfacente l'ho saldata.

Immagine:
Immagine
209,72 KB

Come si vede gli spazi sono esagerati anche se avesse voluto lasciare del gioco mi sembra troppo.
Comunque, ho potuto rimediare con dello stucco bicomponente dato in abbondanza e poi lisciato con cura cercando di eliminare gobbe e avvallamenti.
Come si vede dalla foto già pubblicata il risultato è accettabile anche se manca qualche ritocco con stucco fine e una carteggiatina ulteriore.
Non so se quanto scritto ti sarà di aiuto, ma se hai ancora dubbi chiedi :grin: .

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 5627
Iscritto il: lunedì 27 agosto 2012, 11:14
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#41 Messaggio da MrPatato76 »

Ok !!
Perfetta spiegazione!!

Grazie 1000!!!!
Roberto - Socio GasTT - Socio CMP

Avatar utente
Egidio
Messaggi: 14002
Iscritto il: giovedì 17 maggio 2012, 13:26
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#42 Messaggio da Egidio »

Concordo anch' io. Saluti. Egidio. :cool:
Egidio Lofrano

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 15679
Iscritto il: sabato 10 novembre 2012, 15:42
Nome: Massimiliano
Regione: Toscana
Città: Capannori
Ruolo: Moderatore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#43 Messaggio da MrMassy86 »

Complimenti Giuseppe, stai facendo un bellissimo lavoro :cool: Massimiliano :cool:
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#44 Messaggio da giuseppe_risso »

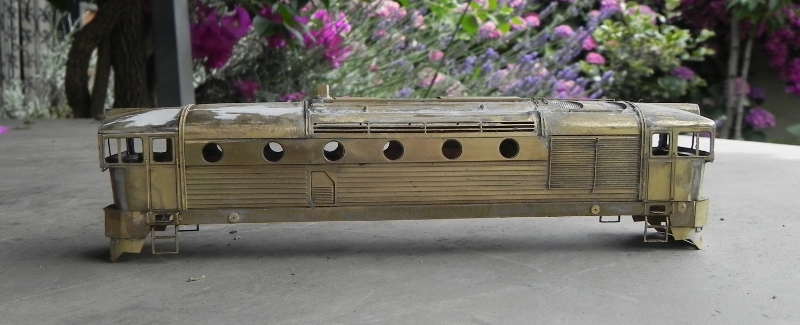

Ho finito di montare il modello, ma ci sono ancora cose da dire.
Intanto, la lastrina, se montata senza modifiche, permette di realizzare un'occhialuta che non circola in Italia, ma nei paesi dell'est.
La struttura è identica, ma variano alcuni particolari.

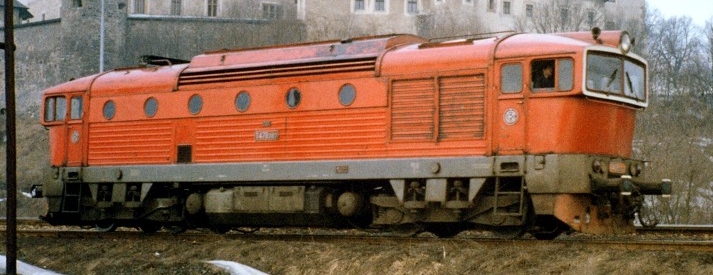

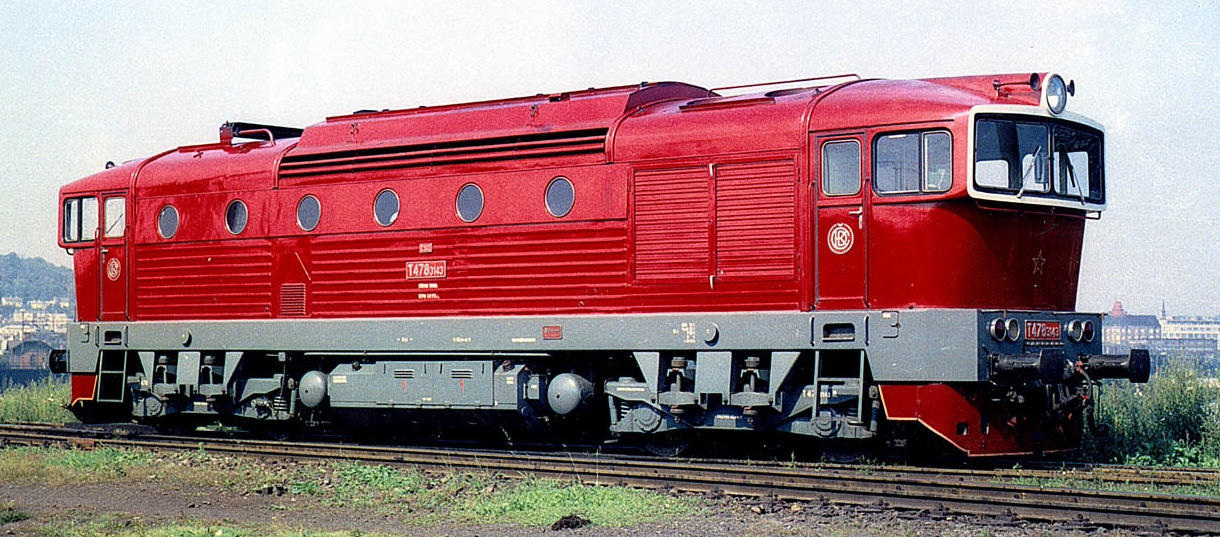

Questi sono due modelli circolanti all'est

Immagine:
Immagine
158,94 KB

Immagine:
Immagine
517,17 KB

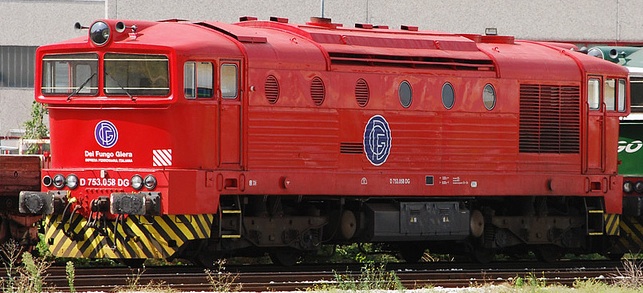

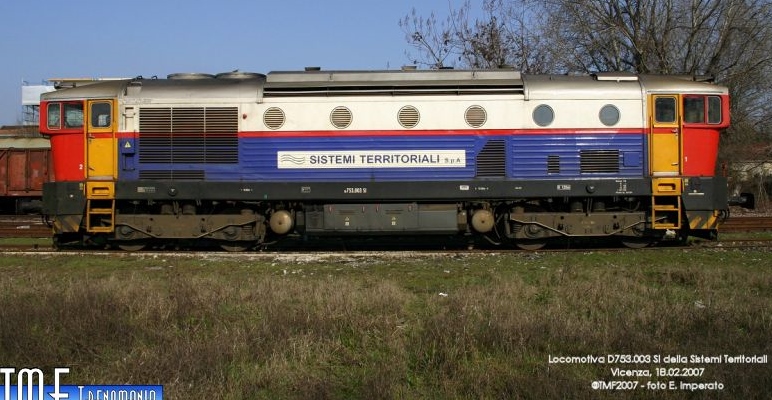

e questi due circolanti in Italia.

Immagine:
Immagine
97,78 KB

Immagine:
Immagine
215,38 KB

Anche tra quelli “italiani” ci sono varie versioni, per cui ho dovuto venire a qualche compromesso che permettesse di utilizzare il disponibile nella lastrina o ricavabile da altri modelli.
Intanto, la prima cosa che mi ha colpito è quella sorta di pendini che nella lastrina stanno davanti ai carrelli e sono presenti nei modelli dell'est, ma non in quelli "italiani".

Immagine:
Immagine
47,45 KB

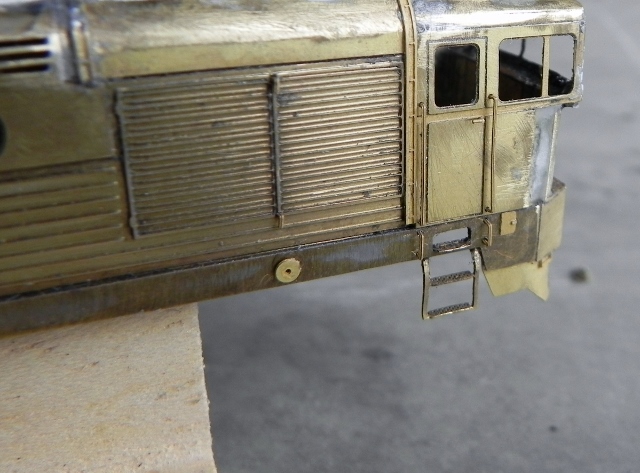

Li ho eliminati.

Immagine:
Immagine
178,91 KB

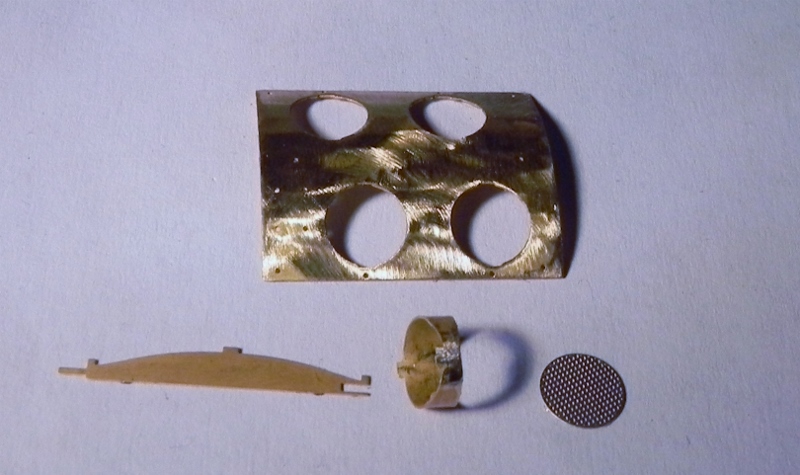

Sull'imperiale, la lastrina prevede 4 fori per l'areazione

Immagine:
Immagine
186,59 KB

la maggior parte dei modelli ne ha solo 2 allineati al centro e più grandi.

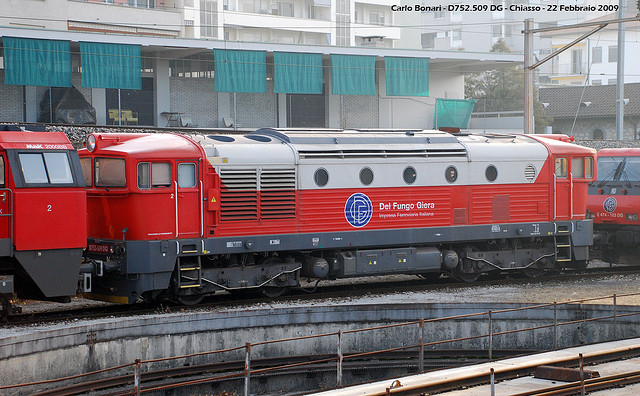

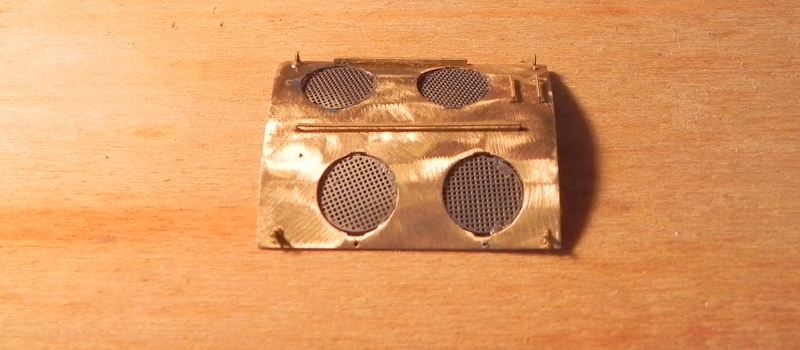

Però, come ho detto, i fori nel pezzo sono 4 allora ho trovato la D752.509 DG che li ha in numero giusto, ma sono con le griglie a raso.

Immagine:
Immagine
123,66 KB

Avevo già montato i cilindri rialzati, ma per fortuna non avevo fissato le griglie e quindi è stato possibile utilizzarle.

Immagine:
Immagine
174,44 KB

Ora vorrei parlare delle manchevolezze della lastrina.
Ho sempre sostenuto che se uno fa un lavoro per se, va sempre bene, ma se si mette in commercio si deve rispettare l'acquirente.
Non si può mettere in vendita un modello che, non avendo motorizzazione, dovrebbe essere statico senza che abbia un pianale e dei carrelli per ospitare le ruote.
Non ha gancio ne modellistico ne realistico.
Non ha tubi delle condotte.
Quindi è praticamente un modello, bellissimo, ma incompleto.
Le soluzioni sono 2 o ci si procura una D753 commerciale, La Roco e la Kuhn la fanno, e si cerca di ricavarne motorizzazione e carrelli o ci si fa tutto da soli.
Il modello commerciale permette di avere una loco da poter far circolare, ma c'è l'incognita sulla possibilità di inserimento nella cassa fotoincisa, e poi come si potrà fissare?
Farlo statico e farsi il pianale autocostruito è la soluzione più semplice, ma doverlo tenere in vetrina è comunque limitante.

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 11132
Iscritto il: giovedì 10 novembre 2011, 21:17
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Età: 40
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#45 Messaggio da Fabrizio »

Ciao Giuseppe, stai facendo un bel lavoro :wink: . Inutile dire che io tifo per il modello motorizzato e spero lo farai.

Quanto alle differenze tra le macchine, come hai desunto, credo che la lastrina proponga una versione originale circolante nell' allora esistente Cecoslovacchia.

Le macchine sono poi state esportate, nuove o usate, in vari paesi dell'est e non e hanno subito diverse modifiche a seconda della nazione o impresa presso la quale circolavano.

Qui in Italia circolano due diverse tipologie di macchina, la D 753 e la D 752. La principale differenza sta nel tipo di motore e generatrice principale.

Le D 753 hanno ricevuto un nuovo motore Caterpillar al posto dell'originale e un alternatore al posto della dinamo. Le D 752 hanno invece mantenuto motore e dinamo originali.

Durante questa ristrutturazione il numero delle griglie su fiancata e imperiale, nonché altri dettagli (purtroppo non so dirti quali), sono stati modificati. Da qui credo derivi il fatto che la lastrina ha quattro fori sul particolare. Questa riprodurrebbe infatti il modello originale, più vicino a quella che in Italia circola come D 752 che monta ancora il motore originale. Le macchine che invece hanno due soli fori, probabilmente, sono le D 753 (quelle con motore nuovo).
Fabrizio

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#46 Messaggio da giuseppe_risso »

Come al solito, se si parla di treni reali, sei enciclopedico :grin: .
La tentazione è di motorizzarla, ma non riesco a trovarne di usate, e nuova costa più di 100 eurini... e non so se va bene.
L'ideale sarebbe reperirne una, anche non funzionante, a poco e provare.
Nel frattempo non è escluso che la faccia statica.

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#47 Messaggio da giuseppe_risso »

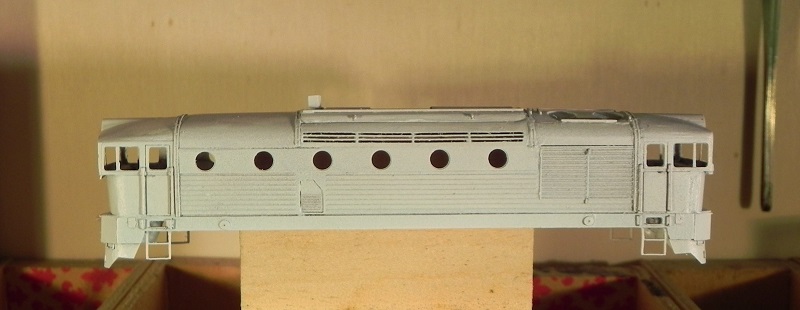

Le foto del locomotore finito e con una mano di primer

Immagine:
Immagine
173,1 KB

Immagine:
Immagine
88,04 KB

Avatar utente
lorelay49
Socio GAS TT
Messaggi: 3642
Iscritto il: venerdì 25 gennaio 2013, 18:32
Nome: Giuliano
Regione: Lombardia
Città: Locate di Triulzi
Ruolo: Moderatore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#48 Messaggio da lorelay49 »

Ottimo lavoro Giuseppe, io devo ancora ritirare la lastrina, dopo l'intervento non mi sono ancora ripreso ma spero presto di rimettermi all'opera.
Giuliano

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7696
Iscritto il: giovedì 27 ottobre 2011, 22:44
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#49 Messaggio da giuseppe_risso »

lorelay49 ha scritto:

Ottimo lavoro Giuseppe, io devo ancora ritirare la lastrina, dopo l'intervento non mi sono ancora ripreso ma spero presto di rimettermi all'opera.


Spero che ti riprenda presto.
La lastrina ha alcuni passaggi un po' rognosi, ma, come vedi, si può montare... :grin: :grin: :grin:

Avatar utente
Andrea
Socio GAS TT
Messaggi: 23428
Iscritto il: mercoledì 26 ottobre 2011, 19:42
Nome: Andrea
Regione: Lombardia
Città: Milano
Ruolo: Amministratore
Stato: Non connesso

Re: Lastrine in ottone di alpacca OCCHIALUTA - D753

#50 Messaggio da Andrea »

Per quel che ne capisco, mi sembra proprio un oTTimo lavoro. :cool:
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata

Torna a “SCALA 1:120 - DI TUTTO DI PIU'”
