Pantografo motorizzato per e444 Lima H0

#1 Messaggio da echoes »

Ciao a tutti
era un bel po’ di tempo che intendevo provare a realizzare una elaborazione ad una locomotiva elettrica per realizzare una movimentazione automatica dei pantografi. Dal punto di vista scenico, e del gioco naturalmente, comandare da remoto il movimento del pantografo è molto suggestivo.
Dopo un pò di ricerche, non avendo trovato nulla da cui prendere spunto ho deciso di cercare un strada nuova.
Vorrei condividere con voi questa prima fase di realizzazione di un prototipo.

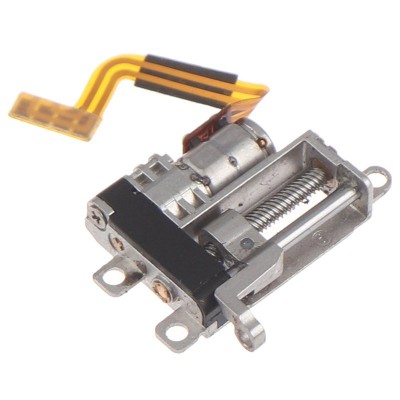

Mi sono imbattuto in questi step motors miniaturizzati, che possono essere pilotati da un apposito driver di dimensioni ridotte

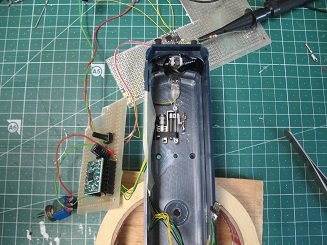

Vi presento quindi la prima fase: il prototipo che prevede un timer NE555 per dare il clock al driver, la scheda driver basata su A4988 e lo step motor.

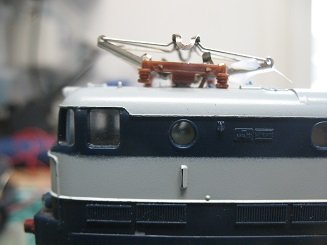

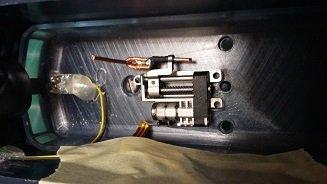

Ho quindi realizzato una leva in rame (attaccata in maniera un pò grezza giusto per provare la fattibilità) che impone il movimento al pantografo e fresato la cassa di una Lima e444.001. All'interno ho alloggiato lo step motor e fissato con due micro viti.
Ho descritto più in dettaglio il prototipo in un articolo del mio web site:

https://echoesdcc.wordpress.com/2021/04 ... prototipo/

e qui ho messo i video per documentare il test sulla e.444.001:

vista interna


vista frontale


vista laterale


Siccome il driver deve essere pilotato, nella seconda fase ho in programma di aggiornare il firmware del mio decoder echoesdcc per utilizzare una linea luci collegata al timer hardware del microcontrollore e generare il segnale di clock per il driver dello step motor (qui i dettagli: https://echoesdcc.wordpress.com/2021/04 ... prototipo/), così poi sarà possibile mettere il tutto dentro la locomotiva lima e444.001 e finalmente testarlo sui binari!!

ciao a tutti!
Enrico
