Treno armato italiano

[Nick8526]

Ciao a tutti, dopo un po' di pratica con la stampante, ho deciso di intraprendere questo progetto.
Il primo pezzo che sto realizzando è il carro Poz.

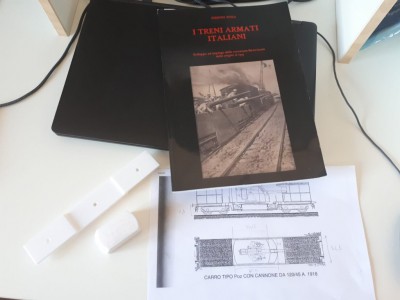

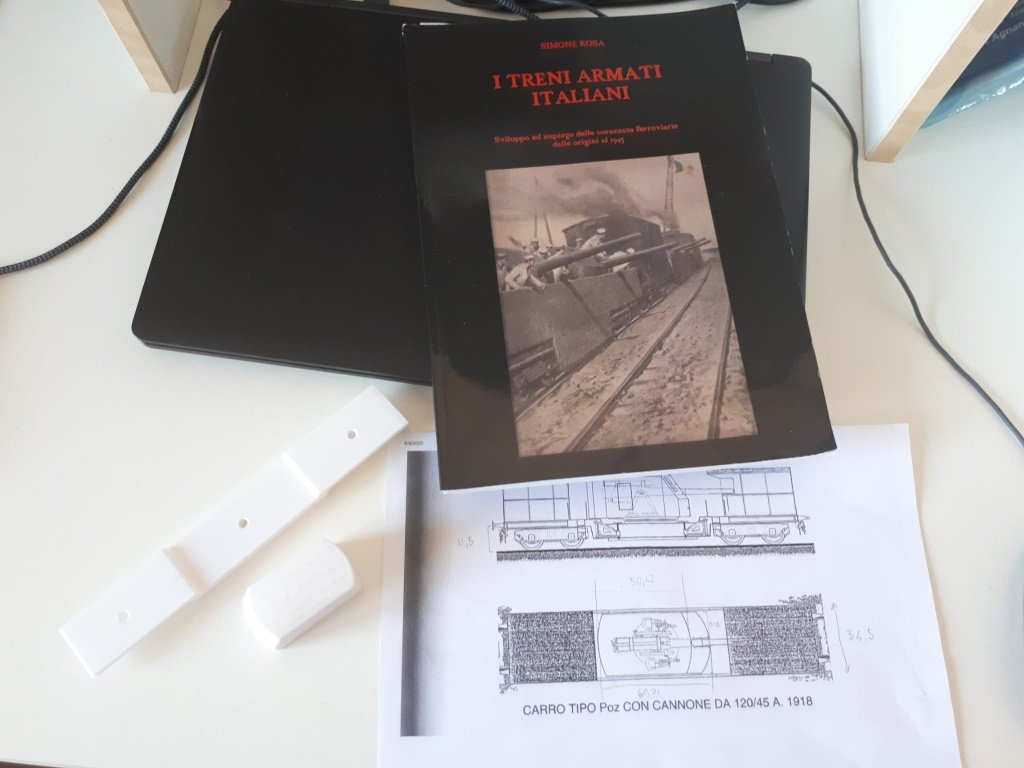

Qui vedete il libro da cui sono partito ed il disegno del carro

[Nick8526]

ed ecco lo stato dei lavori:

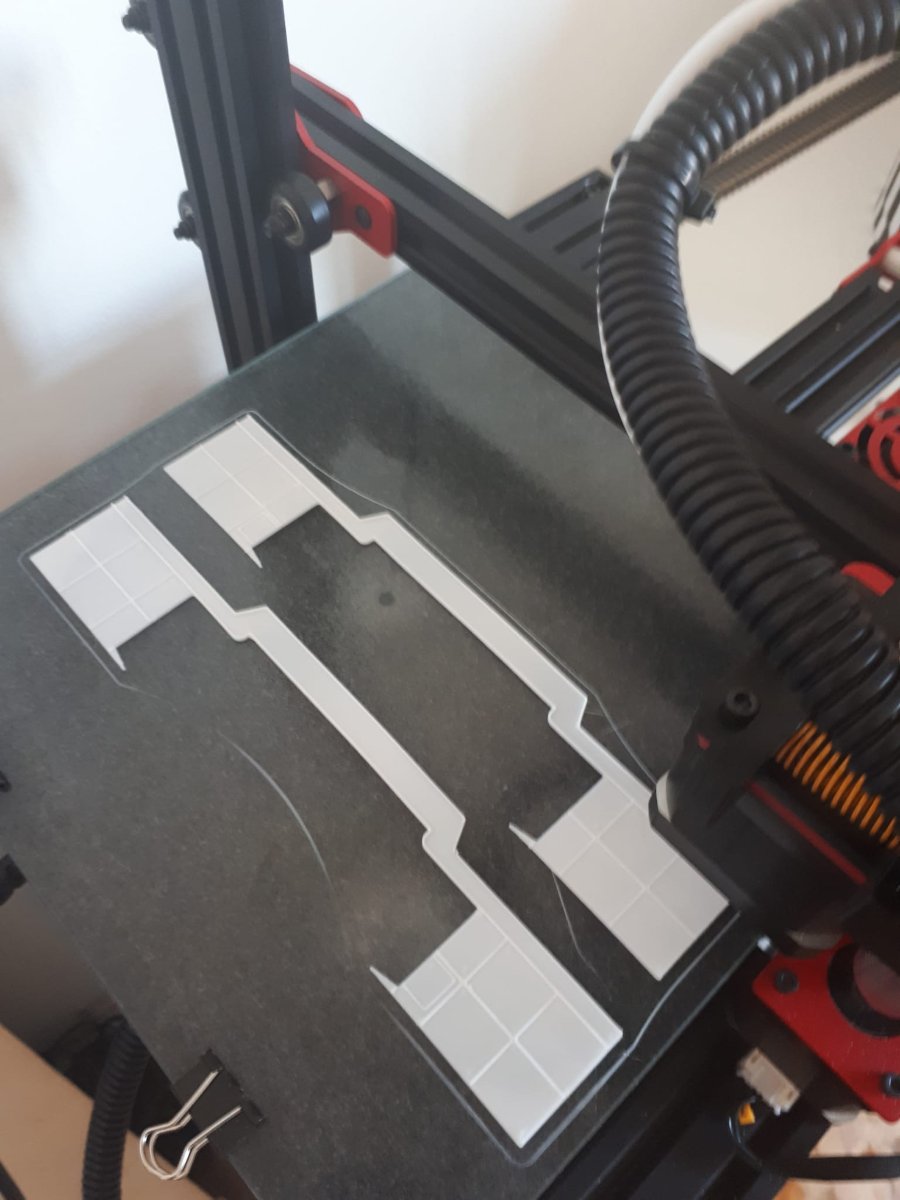

le fiancate in stampa

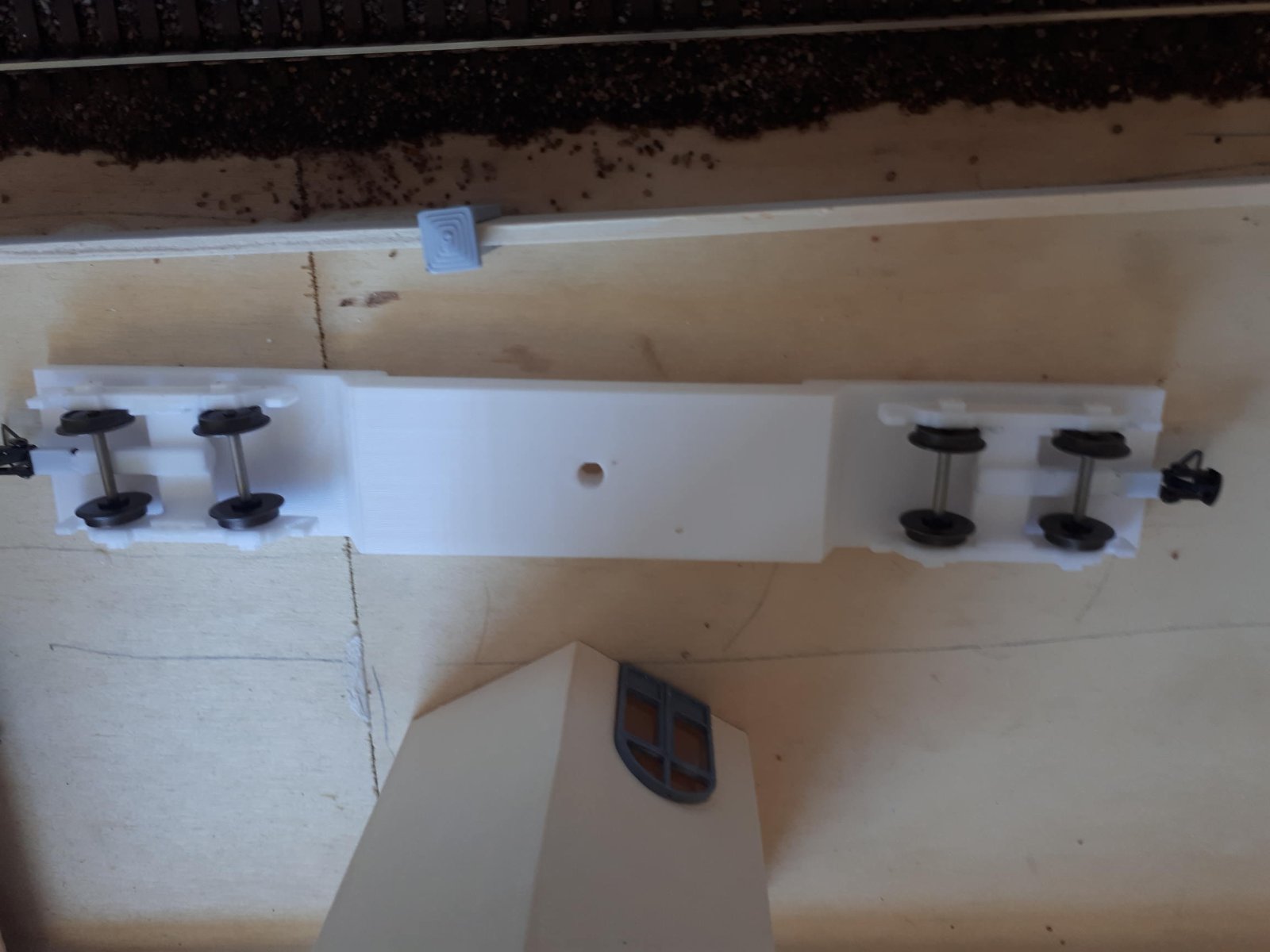

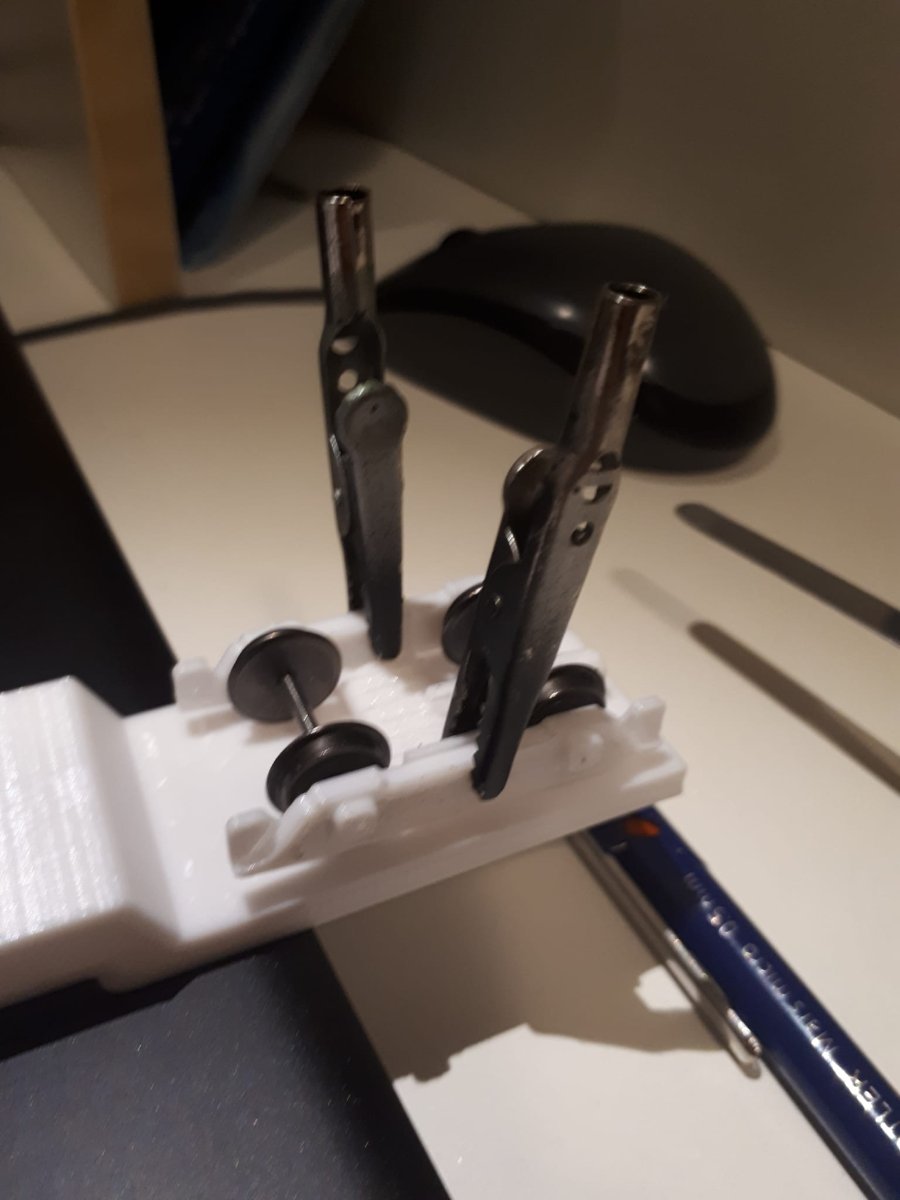

i carrelli preassemblati per verificare le geometrie:

e due visioni del comlesso:

[Nick8526]

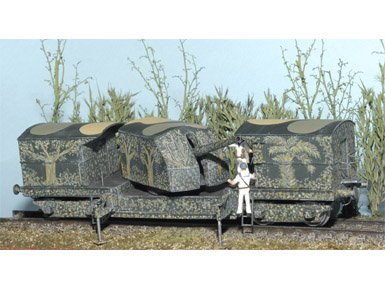

mancano ancora diversi aggiuntivi, quello a cui dovrei arrivare è qualcosa del genere:

[Nick8526]

Quello che vorrei capire col vostro aiuto è la livrea.
Purtroppo di modellismo militare non ci mastico, ma dalle foto in bianco e nero parrebbe che tali mezzi abbiano assunto diverse livree.

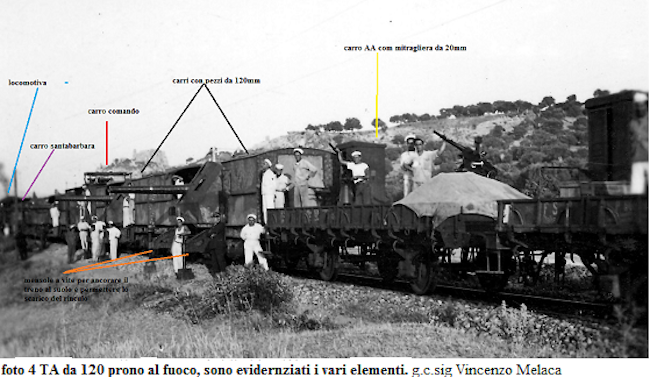

In questa foto

L’allegato Foto-1.png non è più disponibile

si rivede la livrea con gli alberi del modellino

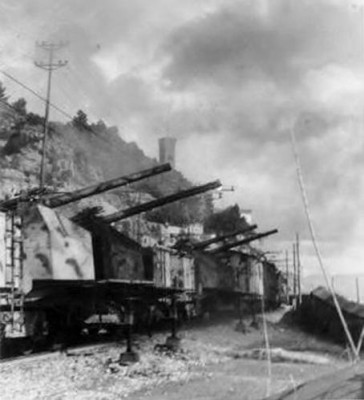

ma in questa foto:

sembra monocolore.

La mia idea è farlo monocolore o al massimo con una livrea mimetica semplificata, il fare gli alberi mi lascia un pò dubbioso sul risultato.
Qualcuno mi può dare delle dritte? Specialmente su che tonalità di colore adottare.

Avrei anche bisogno su idee per fare le chiodature, avete idee in merito?

Grazie, ciao e buona Pasqua!
Nicola

[FrancoV]

Beh, ma le chiodature non le disegni e le realizzi a stampa? per il colore devo chiedere a un amico specialista in materia. Quella livrea mimetica, visto anche lo stile degli alberi mi sa molto di giapponese.

[Nick8526]

No troppo piccole le chiodature, dovrei farle più grosse per avere una qualità accettabile. Se mi fai avere una dritta sulla livrea ti sarei grato, grazie

[marco cacelli]

ciao..stai facendo un bel lavoro....bravo...
ciao
marco

[FrancoV]

No troppo piccole le chiodature, dovrei farle più grosse per avere una qualità accettabile. Se mi fai avere una dritta sulla livrea ti sarei grato, grazie

Quello della dimensione delle chiodature è un dilemma che tormentava già il Dr. Briano buonanima, se le fai in scala non si vedono (o nel tuo caso non le stampa) e se le vuoi vedere ti devi accontentare di farle fuori scala (personalmente ho scelto questa strada ma sono appunto scelte individuali).
Appena so qualcosa mi faccio vivo.

[FrancoV]

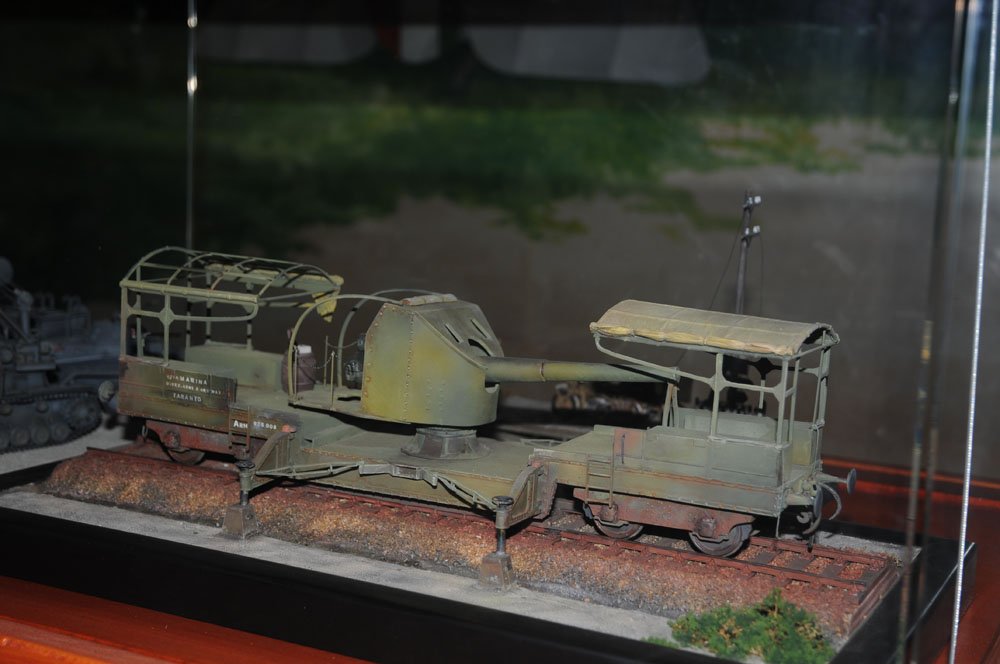

L'amico esperto mi ha detto che purtroppo non esiste documentazione sul colore, durante la 1GM pare fossero grigi durante la 2GM mimetici e mi allega una foto (di un modello) tanto per darti un'idea, mi spiace non poter essere più utile di così.

[Nick8526]

Grazie mille, adesso cerco di capire quali colori prendere.
Purtroppo mentre coi colori ferroviari mi viene facile, con quelli militari sono a zero.

[FrancoV]

Se ricordo bene nella gamma Tamiya esiste un colore che si chiama "Gun grey" (o giù di li) e poi userei un verde oliva o similare per la mimetizzazione che peraltro mi sembra molto leggera. Personalmente la tralascerei anche perchè (da ignorante) mi chiedo, una volta sparata la prima salva, la batteria era facilmente individuabile quindi la mimetizzazione serviva a poco e quando non in servizio generalmente questi treni venivano ricoverati in galleria e li serviva anche meno.

[fabio]

Grazie mille, adesso cerco di capire quali colori prendere.
Purtroppo mentre coi colori ferroviari mi viene facile, con quelli militari sono a zero.

Come ti hannoo già detto non ci sono foto o indicazioni sulla colorazione,vedi anche
http://www.difesa.it/InformazioniDellaD ... uerra.aspx

Da militarista ti direi di fare due o tre variazioni di verde,ma questo in ambientazione II gm nella prima non credo si siano preoccupati di questo per quei pochi aerei che giravano...e nella seconda non furono usati,troppo vulnerabili ad attacchi aerei.
ciao

[Nick8526]

Buongiorno, grazie mille!

Appena mi arriva l'aerografo senza compressore che ho ordinato, mi metto a verniciare. Purtroppo non posso più usare il vecchio compressore che usavo prima, il quale è rimasto confinato in box.

Un saluto a tutti

[v200]

I colori sono molto variabili per usura, miscelazione , patine di sporco. I più realistici sono i life Color che riproducono quasi tutti i colori militari italiani della II W.W . Unico difetto che sono molto spessi da dare ad aerografo quindi fanno diluiti con il proprio diluente anche se acrilici per avere il miglior effetto
https://www.astromodel.it/marchi/lifeco ... uflage-set

[Nick8526]

I colori sono molto variabili per usura, miscelazione , patine di sporco. I più realistici sono i life Color che riproducono quasi tutti i colori militari italiani della II W.W . Unico difetto che sono molto spessi da dare ad aerografo quindi fanno diluiti con il proprio diluente anche se acrilici per avere il miglior effetto
https://www.astromodel.it/marchi/lifeco ... uflage-set

Grazie mille per la dritta sulla marca!

Per ora sospendo in attesa che mi arrivi il materiale necessario.
Nel frattempo ho fatto le prove di circolabilità ed al netto di un paio di limate nella ralla del carrello, che era con poco gioco, si è rivelato con ottimo funzionamento sul binario.
Ho fatto lo stress test piazzandolo subito dietro la locomotiva. E' riuscito a girare con 8 carri + 4 corbellini ed 1 centoporte. su curve da raggio 45.
Da solo qualche problema in spinta sulla salita con tale convoglio.... ma direi che non si verificherà mai tale composizione, che era solo per prova

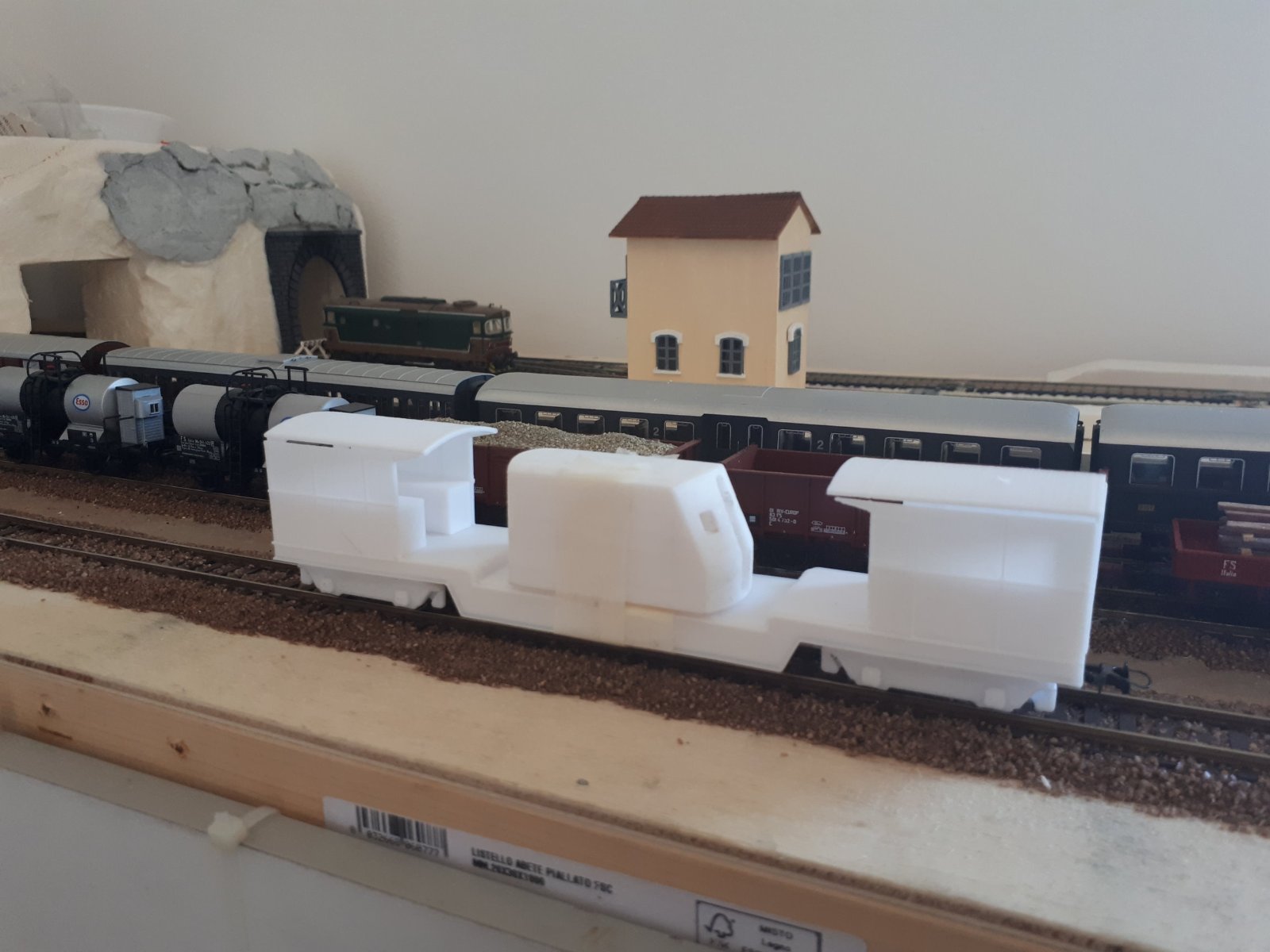

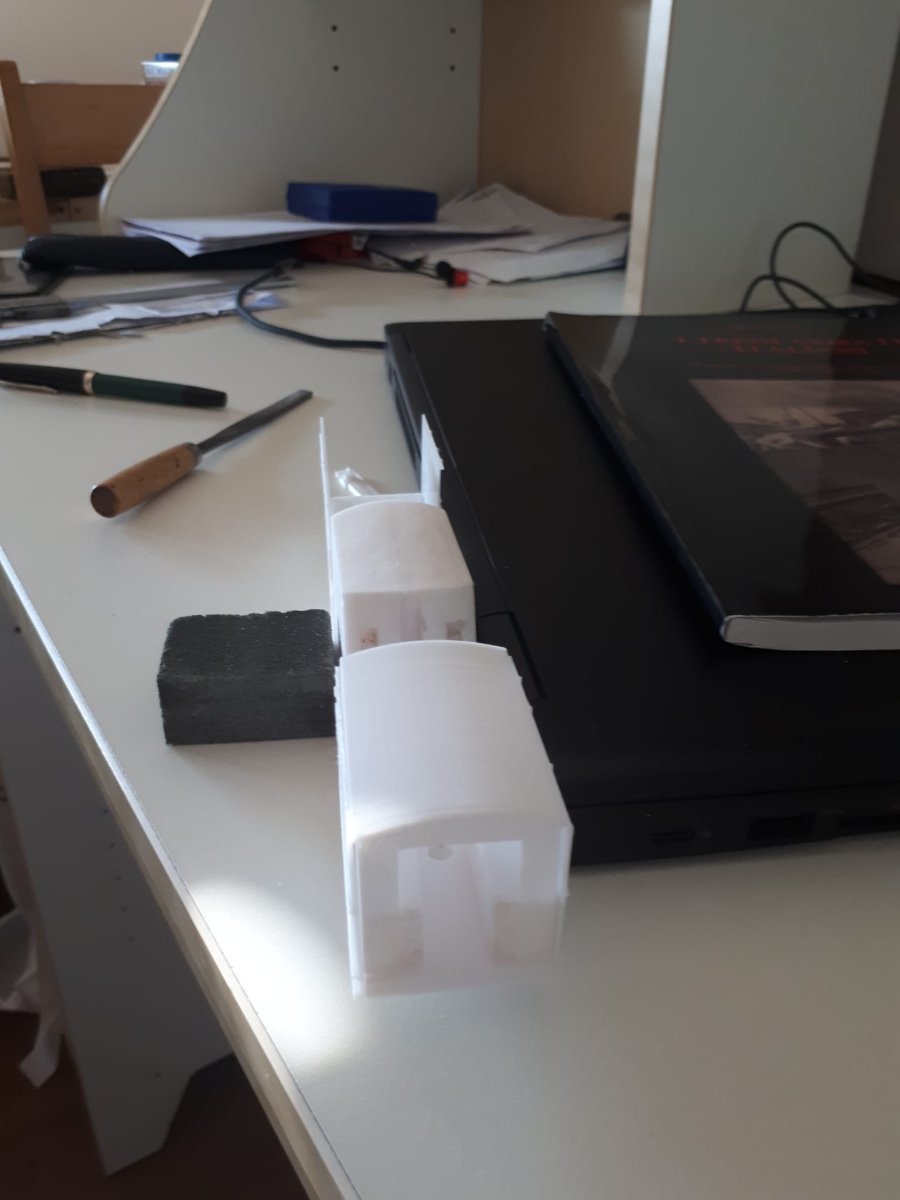

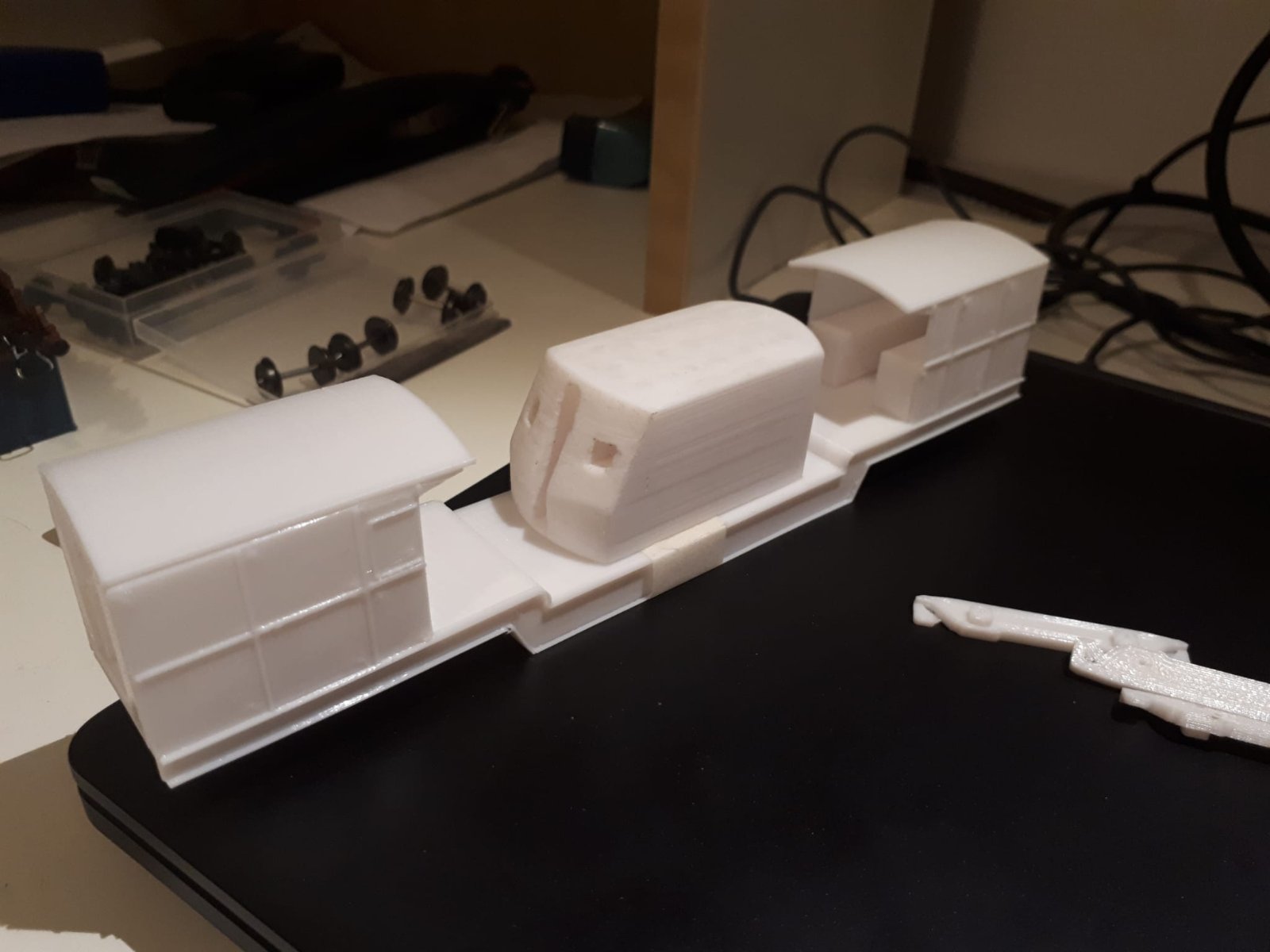

Ecco una foto del preassemblato con lo scotch per i test di circolabilità.
Mi hanno dato qualche grattacapo i carrelli, li ho cannanti 2 volte nel portagancio, ma alla fine ci sono riuscito.

Ciao

[Nick8526]

in attesa dell'aerografo, è cominciata la progettazione del carro P modificato al fine di fare da centrale di tiro.
Per intenderci è quello con scritto "R. Marina"
Ciao

[Giacomo]

Ufficialmente questi carri erano colorati col classico verde militare dei mezzi corazzati, anche se erano in forza alla Marina Militare, però immagino che ci siano state apie variazioni, sia per la disponibilità locale di vernici adatte, che per modifiche campali ,vedi appunto la mimetica "naif" con gli alberi disegnati nei colori, più o meno, naturali (pare ideata dai marinai in forza al treno stesso e ovviamente non ufficiale), ingenuo tentativo di rendere mimetico un accidente che tutto era fuorchè poco visibile.... pare, ma non so se esistano documentazioni, che siano state applicate altre mimetiche, ma comunque solo localmente e mai in modo esteso... i treni militari della seconda guerra mondiale (perchè il modello è della seconda, nella prima erano molto diversi) sono stati uno di quegli esempi di italianissima arte dell'arrangio....

[Hannibal]

Ti posso segnalare un altro libro interessante. Fuoco sull ortigara edizione dbs. I colori delle artiglierie pesanti francesi sono tutte più scure delle divise dei militari. Ovviamente tutte foto in bianco e nero.

[Nick8526]

Grazie a tutti per le splendide dritte.

Ti posso segnalare un altro libro interessante. Fuoco sull ortigara edizione dbs. I colori delle artiglierie pesanti francesi sono tutte più scure delle divise dei militari. Ovviamente tutte foto in bianco e nero.

Grazie, lo cercherò, ho trovato interessante l'argomento!

Ufficialmente questi carri erano colorati col classico verde militare dei mezzi corazzati, anche se erano in forza alla Marina Militare, però immagino che ci siano state apie variazioni, sia per la disponibilità locale di vernici adatte, che per modifiche campali ,vedi appunto la mimetica "naif" con gli alberi disegnati nei colori, più o meno, naturali (pare ideata dai marinai in forza al treno stesso e ovviamente non ufficiale), ingenuo tentativo di rendere mimetico un accidente che tutto era fuorchè poco visibile.... pare, ma non so se esistano documentazioni, che siano state applicate altre mimetiche, ma comunque solo localmente e mai in modo esteso... i treni militari della seconda guerra mondiale (perchè il modello è della seconda, nella prima erano molto diversi) sono stati uno di quegli esempi di italianissima arte dell'arrangio....

hai ragione, analizzando nel dettaglio i mezzi si capisce bene, essi sono il risultato di tutto ciò che avanzava. Cannoni riutilizzati, carri riutilizzati ed adattati imbullonando piastre per corazzarli (esempio il poz, se compari quello della 1gm con quello della 2gm ti rendi conto che è lo stesso con delle piastre imbullonate sopra).
C'è da dire che proprio questo suo esser "ruspante" lo ha reso facile da produrre.
Per i colori, alla fine adotterò il verde militare, con una mimetica a chiazze, che non mi comporta uno sforzo artistico (vedi gli alberi). Purtroppo le mie doti artistiche lasciano il tempo che trovano...
Il convoglio che sto riproducendo è il tipo "Treno operativo tipo I" e la composizione ufficiale era:

740 + 2 carri poz con cannone 120/45 + 1 carro P con mitragliere antiaeree Breda 31+ carro P comando tiro + 2 carri F santabarbara + 740

Quello che farò è:
-usare la 740 che ho
-realizzare i POZ (in mimetica)
-realizzare le breda 31 per i carri P che già ho (e che lascerò rosso vagone in quanto ho alcune foto dove sembrano in livrea originale con le marcature FS)
-realizzare il carro P comando tiro (in mimetica)
-usare i carri F che ho (e che lascerò rosso vagone)
-in coda per ora ci metterò la 880 o la 740 di un amico che mi farà compagnia

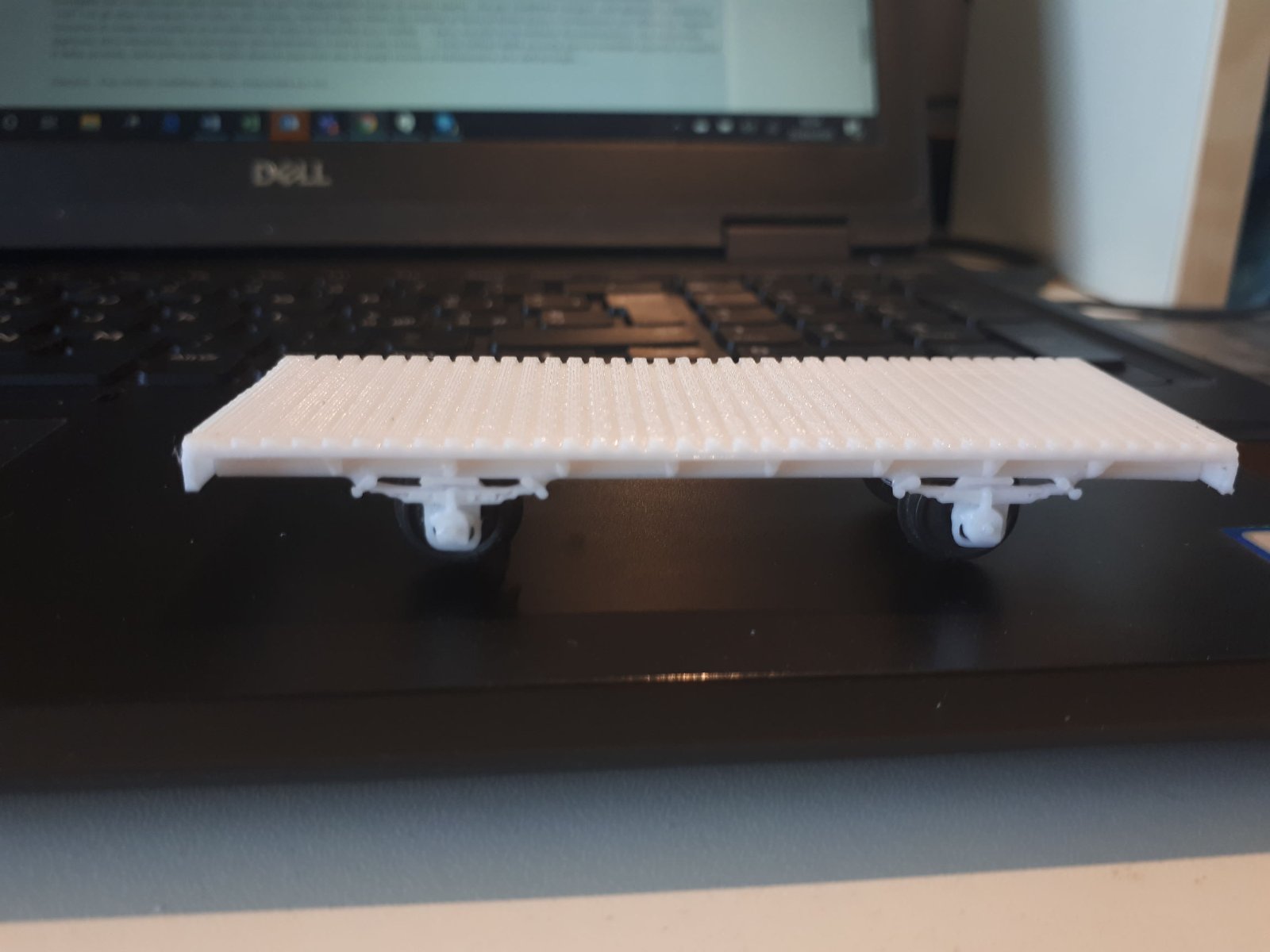

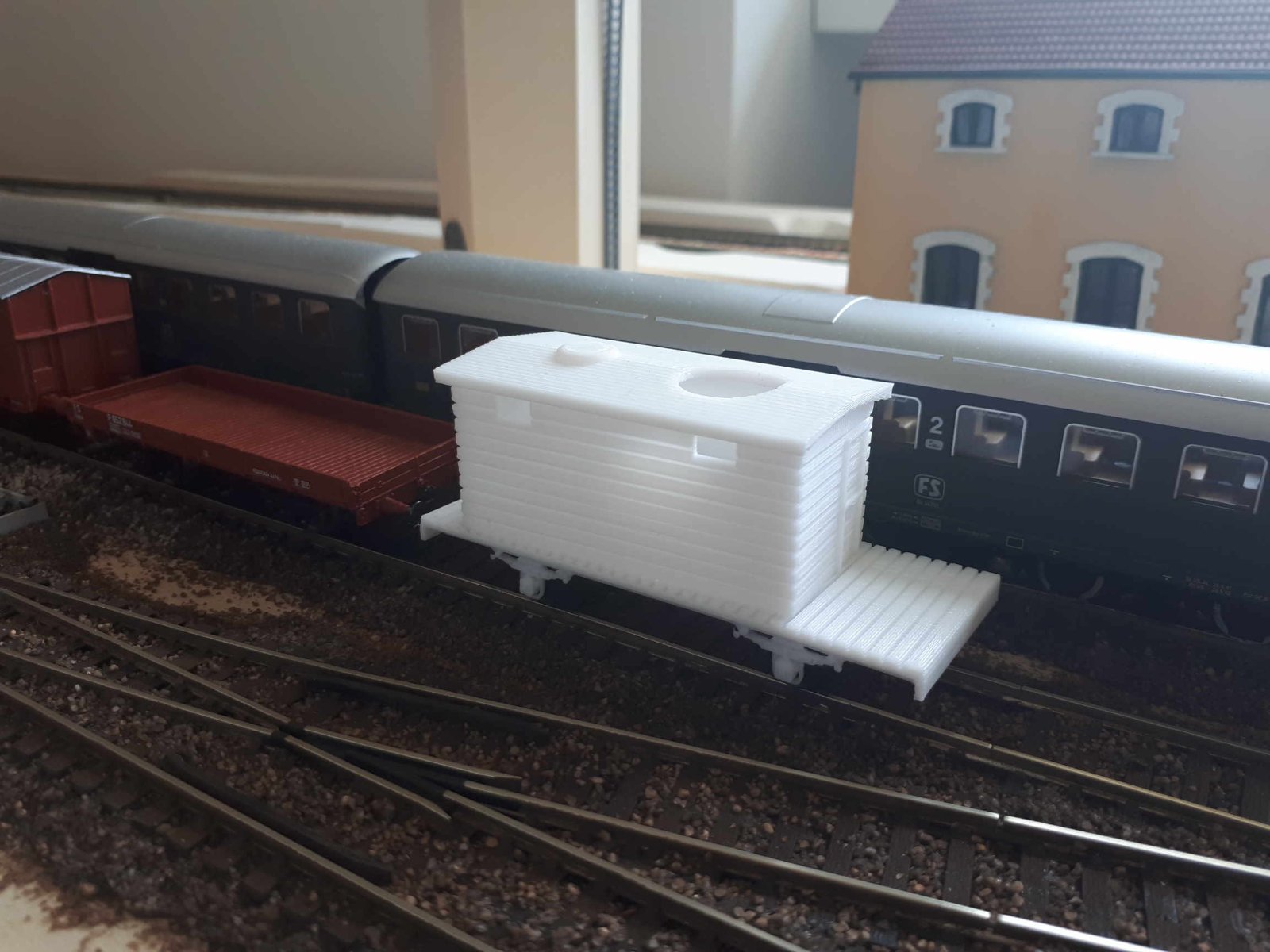

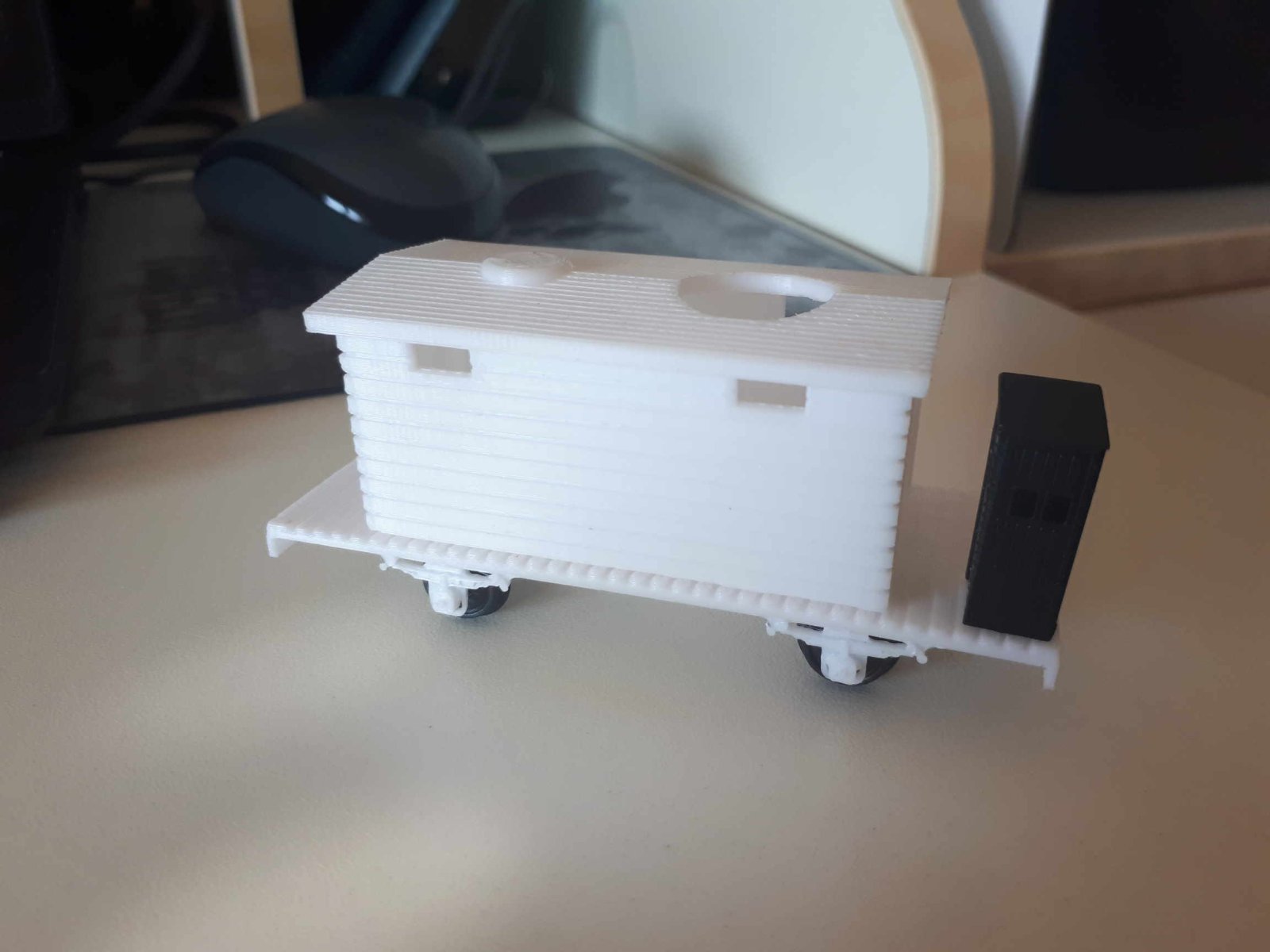

nel frattempo ieri sera ho ultimato il P comando tiro, che è in stampa, ecco una piccola anticipazione:

Grazie e ciao

[Nick8526]

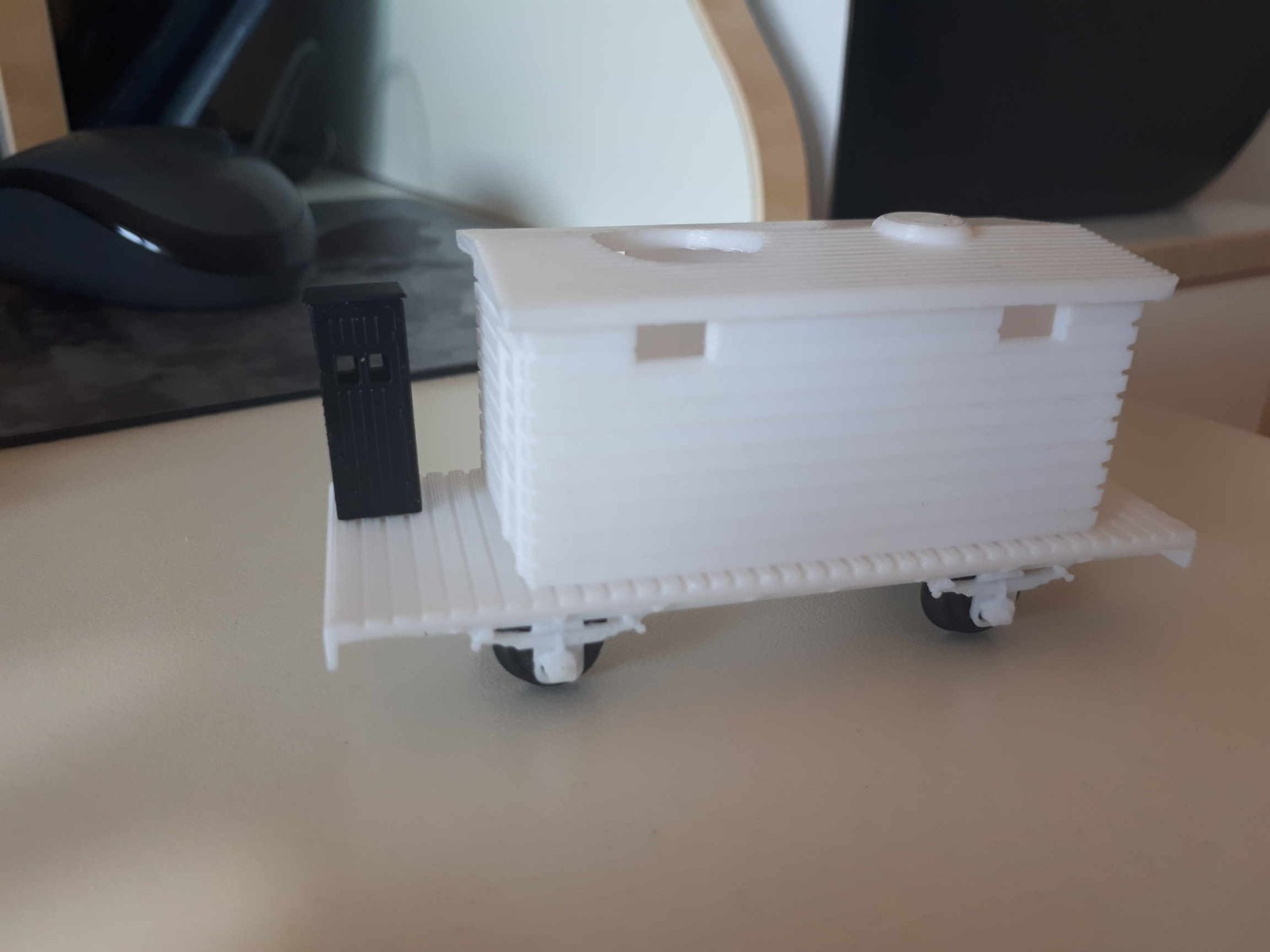

Ecco le parti stampate:

[Giacomo]

I carri erano sempre immatricolati FS, anche se in forza alla Marina, ma diciamo che erano "prestati"... le marcature erano quelle standard FS. Semmai non so se in caso di mimetica le marcature fossero "salvate" o semplicemente coperte....

[Nick8526]

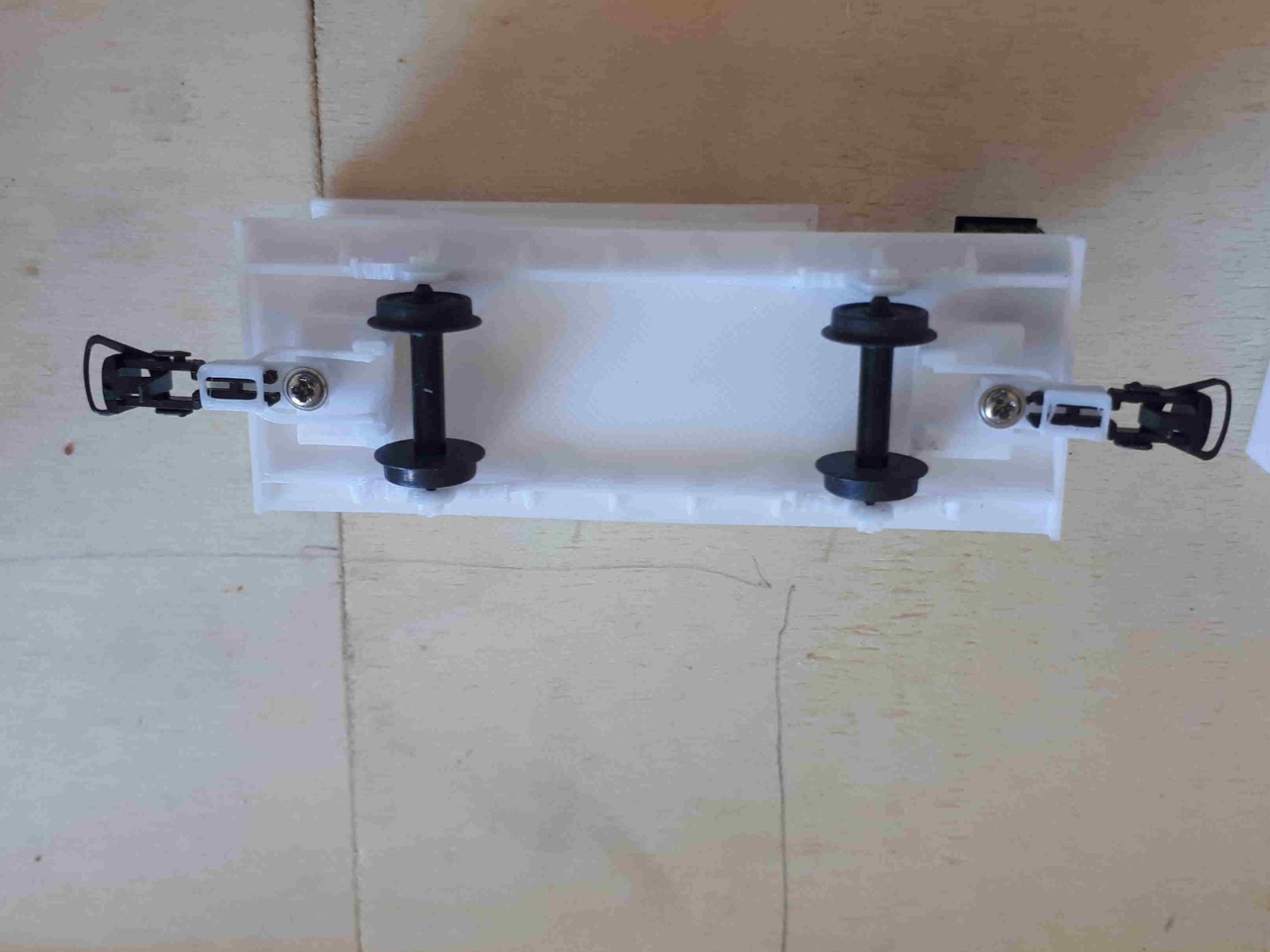

ho provveduto a sistemare i cinematismi dei ganci in modo molto semplice senza fare i timoni, ma risolvendo come faceva la vecchia lima. Tanto essendo carri merci ci sta che i respingenti non fossero a contatto.

Ho anche fatto i dettagli come i respingenti, le scalette, le porte della torretta e così via.
Una nota interessante è derivata dalla ricerca condotta per capire il funzionamento del stereotelemetro da apporre sul carro comando e sui pezzi di artiglieria da riprodurre. Vi riporto i link.
https://it.wikipedia.org/wiki/Stereotelemetro
https://it.wikipedia.org/wiki/120/45
https://it.wikipedia.org/wiki/Breda_Mod._31

Ho inoltre trovato un sito spagnolo molto interessante ed economico su cui ho preso le vernici per l'aerografo ed uno stucco acrilico da modellismo.
Non so se posso diffondere il sito qui, nel caso in cui si potesse lo invio volentieri.
Ho optato per il verde militare ed un tono beige da sfumare con l'aerografo.

Ed ora che ho praticamente finito lo sviluppo di questi due carri ho iniziato la stampa di un'altro Poz ed un P, che voglio regalare.
Sono un pò indeciso se stampare un secondo poz per me, in quanto la composizione è un pò povera con un solo POZ. Al momento quella in mio possesso sarebbe:

-740
-1 POZ (in mimetica)
-1 carro P
-1 carro P comando tiro
-1 carro F
-in coda la 880

per essere realistico vorrebbe una seconda 740 (che non prenderò), un secondo Poz ed un secondo F, che potrei prendere/fare.
Che dite, faccio un terzo poz per averne 2 io?

Grazie a tutti
Ciao

[MrPatato76]

No no puoi mettere i link ai siti…
Pubblica...
Pubblica...

[Nick8526]

http://www.greenstuffworld.com/
vendono anche su ebay, ma sul sito ho scoperto (dopo) che hanno prezzi più convenienti.
Ho preso da loro l'erba elettrostatica, alcuni colori ad aerografo per il treno armato ed un tappetino antitaglio.

CIao

[v200]

Siti commerciali sicuri possono essere segnalati dal link
