Primi approcci con la IA per la progettazione

[ho_master]

Nel progettare i carrelli delle GE 80 mi sono trovato a non avere alcun disegno della vista laterale degli stessi per cui ho voluto provare a vedere se la IA ( o AI all'inglese ) potesse aiutarmi.

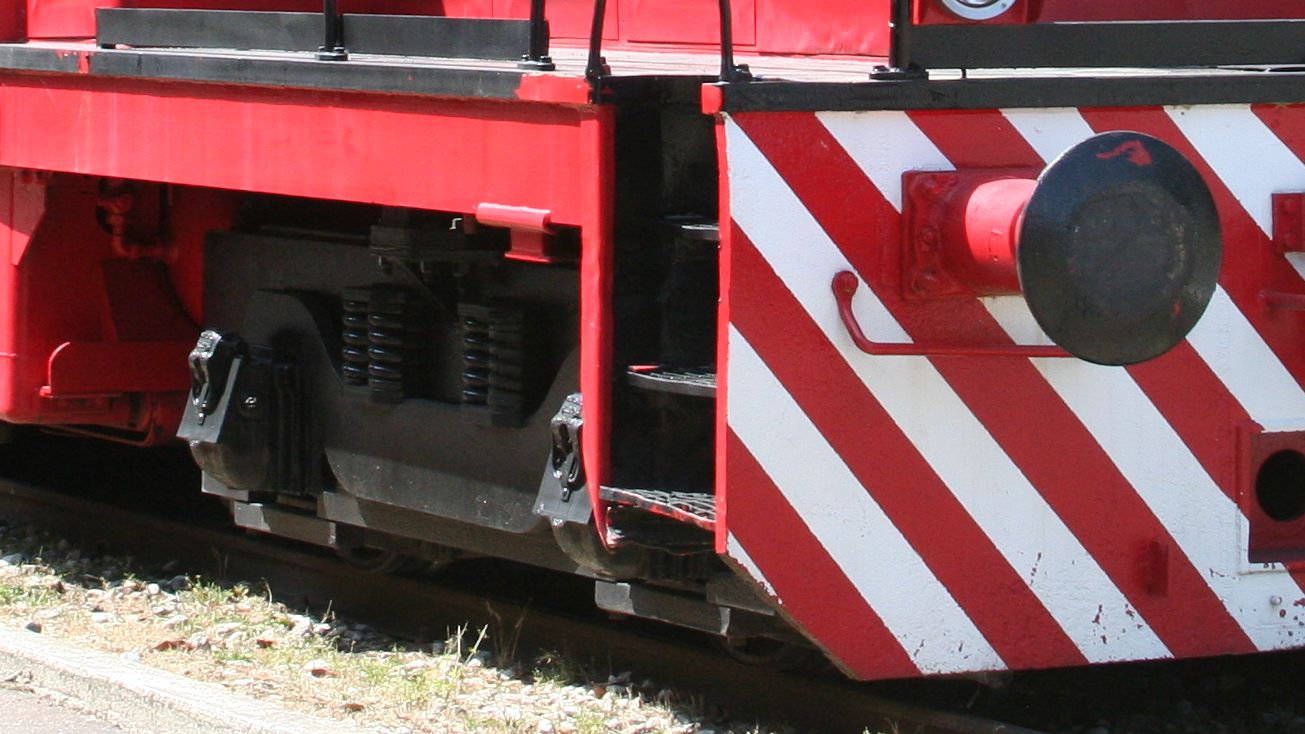

Ho recuperato da alcune foto in rete una vista di tre quarti di una macchina simile alla serie che sto riproducendo, ho ricavato la vista del solo carrello e l'ho data in pasto al programma RODIN all'indirizzo https://hyper3d.ai.

Dopo aver risposto alle varie domande del programma ( usando la versione gratuita ) ho ottenuto un file STL del carrello.

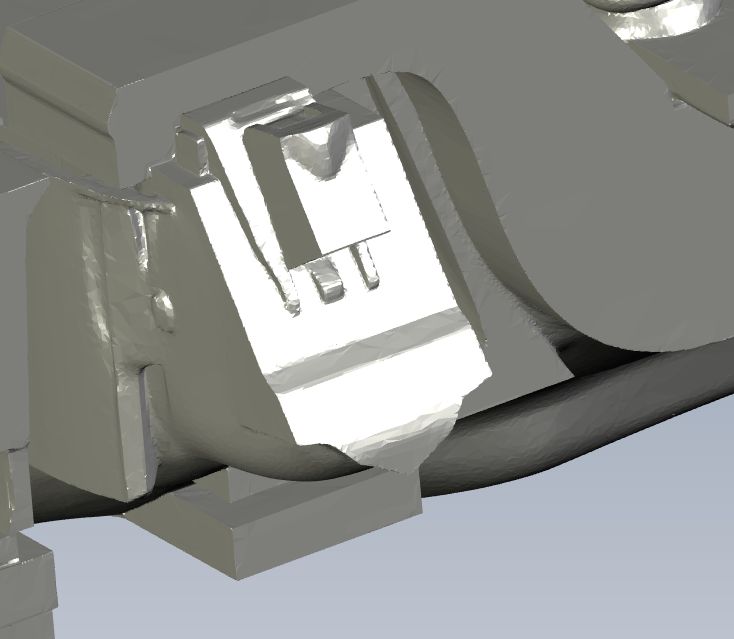

Ho dato questo file in pasto al mio CAD e ho trasformato l' STL in un classico formato CAD dopo di che ho eliminato tutti i triangolini che non mi interessavano fino ad isolare il solo particolare delle 'journal box' ovvero delle boccole.

Con un lavoro di 'lucidatura' del disegno ottenuto sono arrivato ad realizzare nel CAD le boccole da aggiungere ai carrelli gia' disegnati.

Ho provato a recuperare altri particolari con curve 'impossibili' utilizzano piu' viste degli stessi con risultati molto buoni.
Da testare laddove manchino i disegni di qualcosa.

altra boccola ge 80.jpg

800px-Draisine-Tenaris-Dalmine-GEKO-IX obj2.jpg

[ho_master]

Nuovo approccio all'uso della IA.

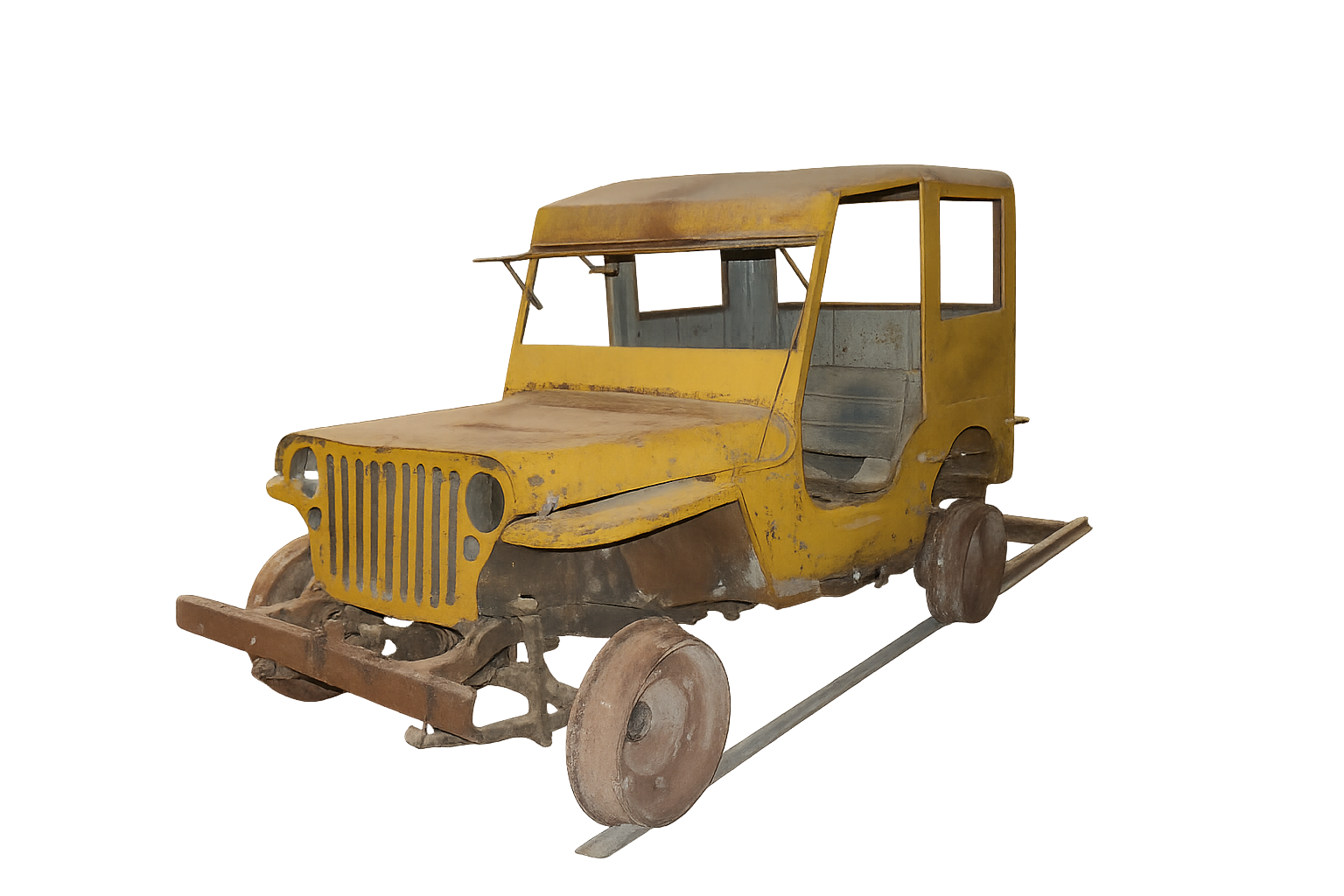

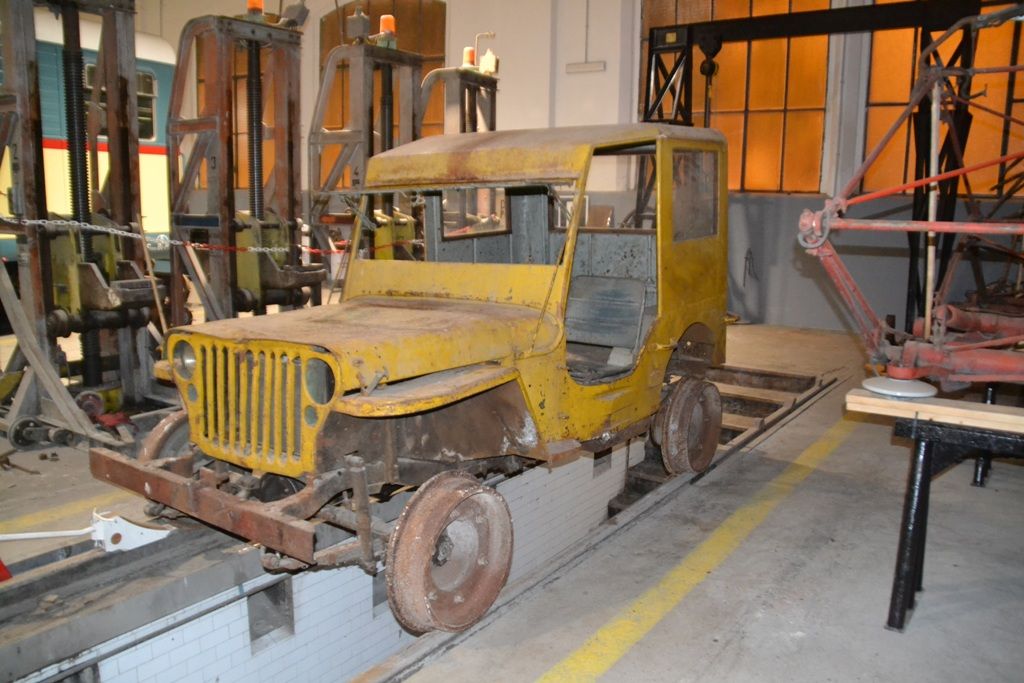

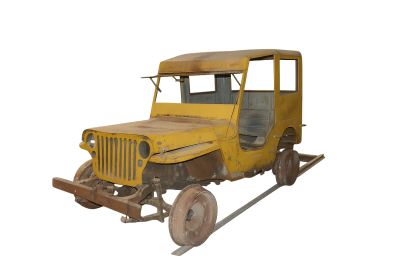

Ho scaricato una foto dalla rete e con l'uso di Copilot ho eliminato tutti gli elementi di disturbo


jeep004 senza sfondo.png

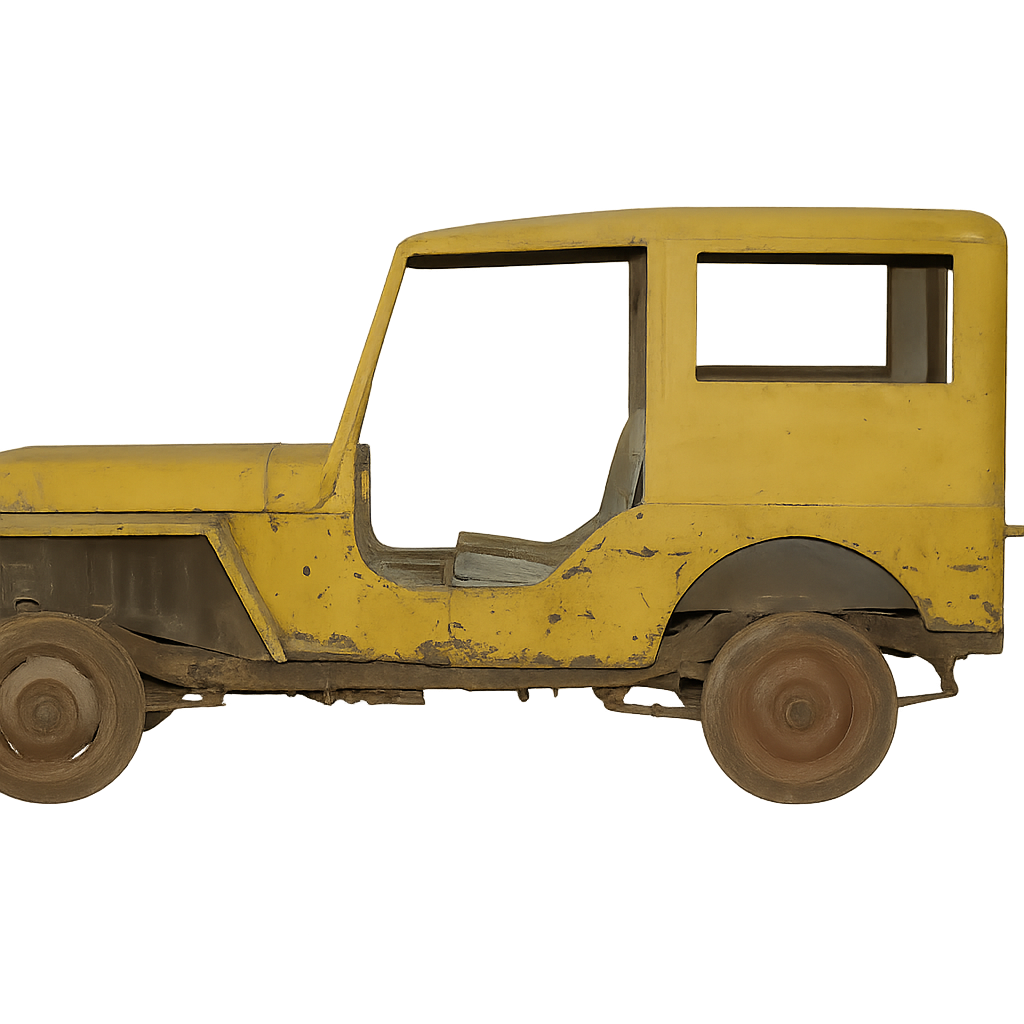

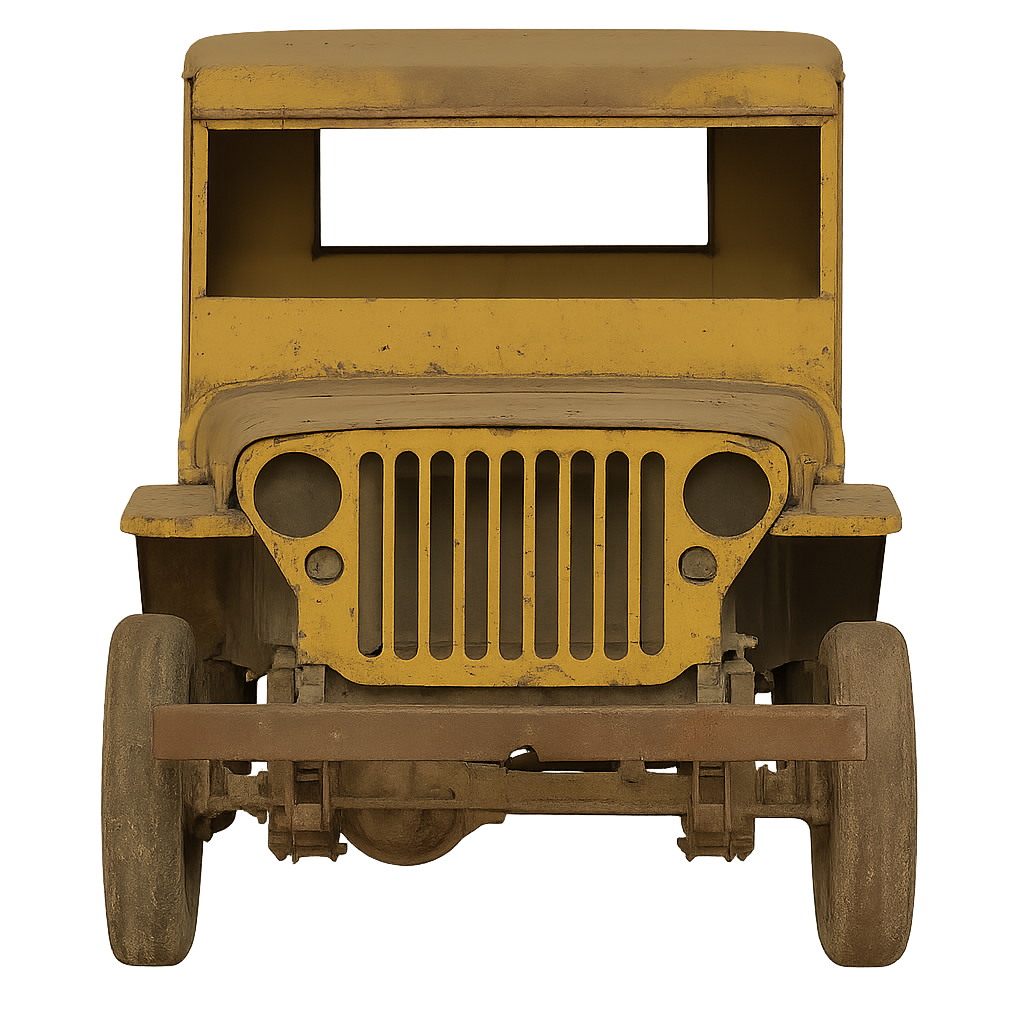

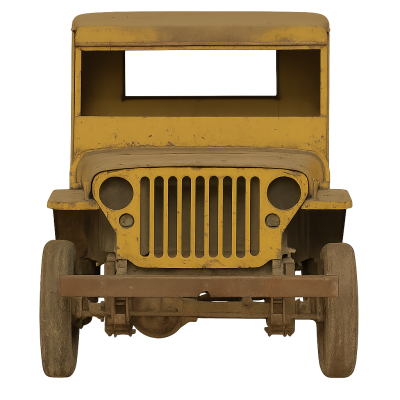

successivamente ho chiesto di elaborare le viste laterale e frontale

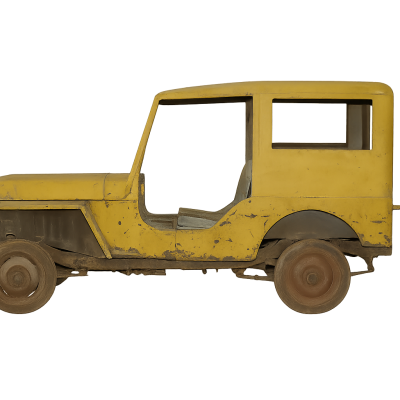

jeep004 vista ortogonale.png

Pochi minuti di lavoro al posto di ore con la prospettiva inversa.

Ovviamente, sulla base di un figurino che posseggo ho messo a posto le varie dimensioni per poi passare al CAD
e realizzare il modello
