Se puo' essere utile vi segnalo un mio vecchio 'filetto'

clicca qui... Qui comincia l'avventura . . . in 3D

Dopo svariati chili di PLA consumato ho maturato la convinzione che la stampa da filamento va molto bene per oggetti in scala dlla 0 in poi, mentre nell'H0 c'e' un sacco di lavoro di rifinitura da fare.

Per soggetti tipo il portale si hanno buoni risultati se si scompone lo stesso nelle sue facce, stampate quindi in piano, per poi incollarle successivamente.

L' aspetto 'a gradini' quasi scompare e i 'pelucchi' sono minimi .

Per quanto riguard il SW, uno strumento per me indispensabile e' Netfabb (gratuito) che mi fa risparmiare ore alla ricerca degli errori nel file STL.

Per il CAD vanno bene gli strumenti che state usando, anche se un po' macchinosi.

Benvenuti nel mondo della sperimentazione 3D.

Se volete sono qui per confrontare le nostre esperienze

Antonello

[AXEL]

I riempimenti non sono importanti: servono le linee che delimitano i pieni, i vettori appunto. Con quelli fai tutto e ricavi il 3d in un istante!

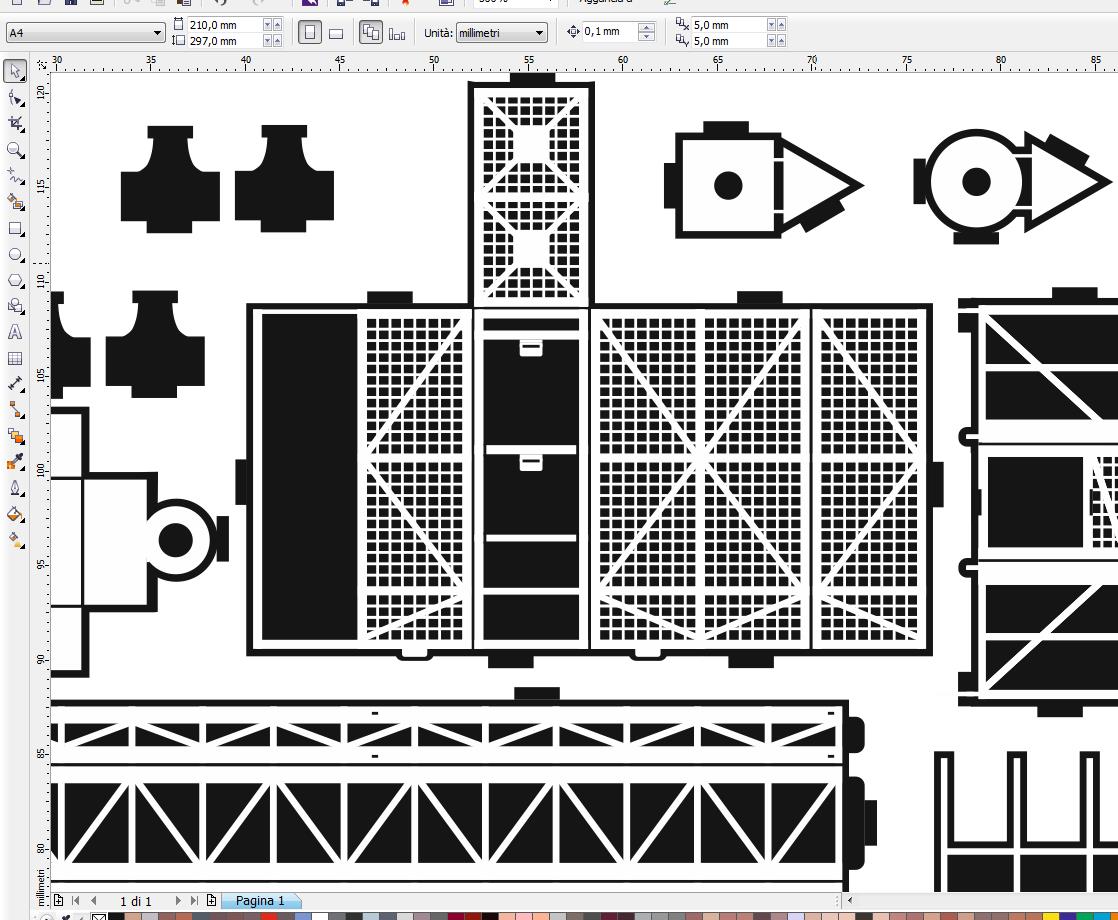

Con la fotoincisione, io non uso le linee, perchè mi creano degli spessori.Ad esempio se in questa foto, tolgo il riempimento risulterà semplicemente un foglio bianco.Non so se riesco a spiegarmi

Immagine:

182,64 KB

[AXEL]

Carissimo Antonello, mi fa piacere che tu stia seguendo questo bel post di Salvatore...Sicuramente la tua esperienza ci sarà molto utile

Se puo' essere utile vi segnalo un mio vecchio 'filetto'

clicca qui

Dopo svariati chili di PLA consumato ho maturato la convinzione che la stampa da filamento va molto bene per oggetti in scala dlla 0 in poi, mentre nell'H0 c'e' un sacco di lavoro di rifinitura da fare.

Per soggetti tipo il portale si hanno buoni risultati se si scompone lo stesso nelle sue facce, stampate quindi in piano, per poi incollarle successivamente.

L' aspetto 'a gradini' quasi scompare e i 'pelucchi' sono minimi .

Per quanto riguard il SW, uno strumento per me indispensabile e' Netfabb (gratuito) che mi fa risparmiare ore alla ricerca degli errori nel file STL.

Per il CAD vanno bene gli strumenti che state usando, anche se un po' macchinosi.

Benvenuti nel mondo della sperimentazione 3D.

Se volete sono qui per confrontare le nostre esperienze

Antonello

[sal727]

Certamente il supporto di Antonello, oltre che far piacere, è graditissimo, avendo maturato una certa esperienza a riguardo, ho letto i suoi precedenti post con molto interesse.
Faccio umilmente una richiesta, nel post indicato c'è una bella immagine di un casotto e un gabinetto di stazione, se puoi postare il file relativo ci fai un gradito piacere

[matteob]

Cosa gradita anche per me caro Antonello! Volevo chiederti una cosa però: alla fine hai fatto delle prove con la palificazione stile hornby? Naturalmente senza anima in ferro..

[sal727]

Buone notizie, ho proseguito con le mie prove di settaggio e guardate cosa è saltato fuori










il modellino è abbastanza robusto, ridotte le sbavature ma non eliminate del tutto, un po' di lima o carta vetrata ci vuole, credo che riuscirò proseguendo con tenacia le prove a realizzare un discreto oggetto che poi colorato può fare la sua figura

[AXEL]

Beh così è già un'altra cosa....Prova a verniciarlo.Questo blu elettrico sfalsa un pò le cose e...continua con i settaggi che stai andando alla grande....

[MrMassy86]

Sempre meglio, Salvatore non intervengo spesso ma ti seguo con molto interesse Massimiliano

[sal727]

Questo è il colore della bobina che mi han dato di corredo con la stampante, la devo consumare in prove, la prossima che acquisto sarà di colore grigio
Per colorarlo aspetto di avere un po' di oggetti e poi vado di aerografo, un singolo oggetto lo dovrei fare a pennello, e visto la mia attuale incapacità pittorica, non credo verrebbe bene
Grazie Alessandro e Massimiliano

[matteob]

Eh sì! Ora e ' tutta un'altra cosa! Bravo Salvatore, perseverare da sempre i suoi frutti. Come gli altri aspetto la colorazione e qualche rampicante per vedere il risultato finale . imparerai anche quello.

[AXEL]

Salvatore, ma come mai il segnale riesci a farlo cavo, mentre la mia cabina no?

[sal727]

Lo avevo detto che per i miracoli dovevo attrezzarmi
Posta il file cavo che provo a stamparlo

[Egidio]

Bravo Salvatore.... Risultato notevole. Saluti. Egidio.

[AXEL]

Ora provo ad inviarti questo Salvatore....

Immagine:

80,44 KB

[sal727]

Grazie Egidio

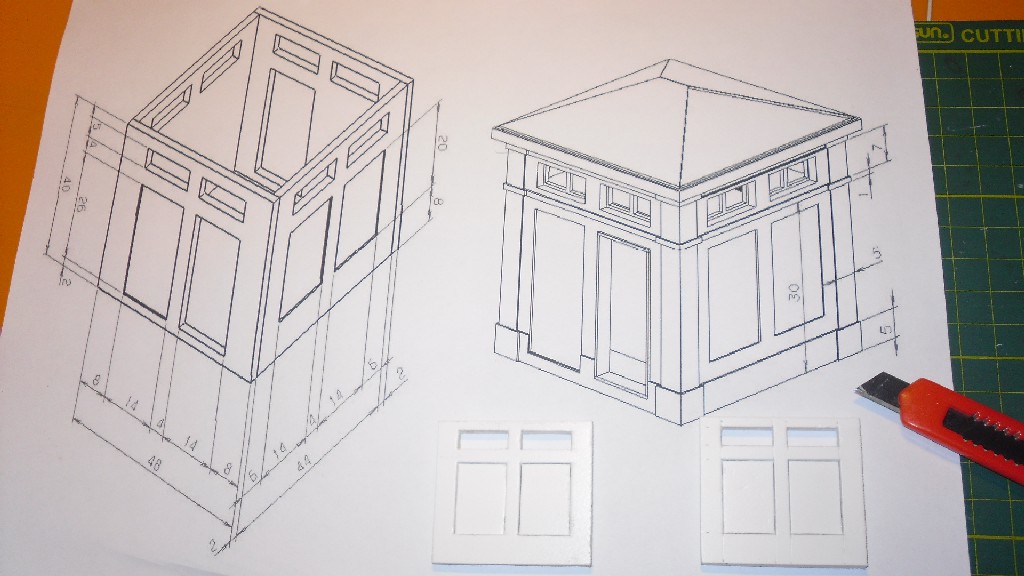

Proseguendo le mie prove ho voluto cimentarmi nella creazione di un piccolo stabile, recuperato in rete un gabinetto fs con relative misure


creato il disegno e fatto la prova


ho anche voluto creare i muri interni






direi che la prova è soddisfacente, a parte un controssoffitto che è saltato fuori, sicuramente un mio errore in fase di disegno e vedrò di togliere, si vedono tutti i rilievi , sbavature pochissime, manca solo il tetto che devo ancora disegnare, un passo alla volta

[AXEL]

Beh questo è bellissimo
Verniciato non avrà proprio nulla da invidiare ai modelli commerciali

[C_A]

Ben fatto!! Ma non dà fastidio il controsoffitto, per cui .....
Ciao!!!!

[Riccardo]

complimenti Salvatore, ottimi lavori !!!

[Stanislao61]

fatto la prova



settato come mi hai consigliato fill 40%, il software che uso il primo strato lo considera in mm non in percentuale



questo è il risultato

salvatore
non è male, per il fili ti consiglio di abbassare la temperatura della testina, se cura te lo permette mantieni questa temperatura per i primi strati diciamo fino a 1 mm di spessore poi abbassala a 175° o anche 170°, devi provare a che temperatura spariscono i fili, a me succedeva questo con un tipo di PLA e abbassando la temperatura le filature sono sparite, ci sono PLA che fondono anche a meno 185°, 180° come consigliano alcuni.

la filatura di solito è dovuta al fatto che il materiale è troppo caldo e rimane più liquido quindi tende a colare e a rimanere attaccato appunto filando, se invece è un pò più freddo non cola dall'ugello e quindi non fila.

un saluto

[AXEL]

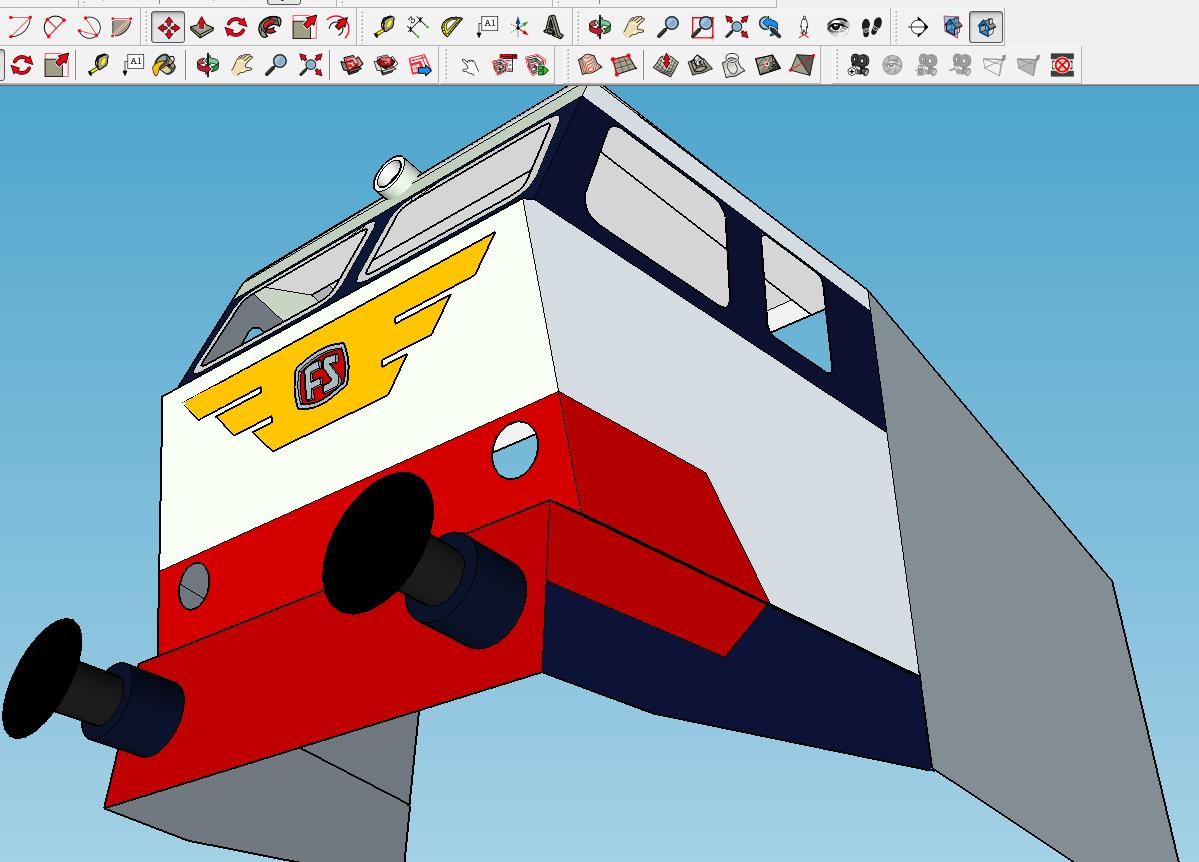

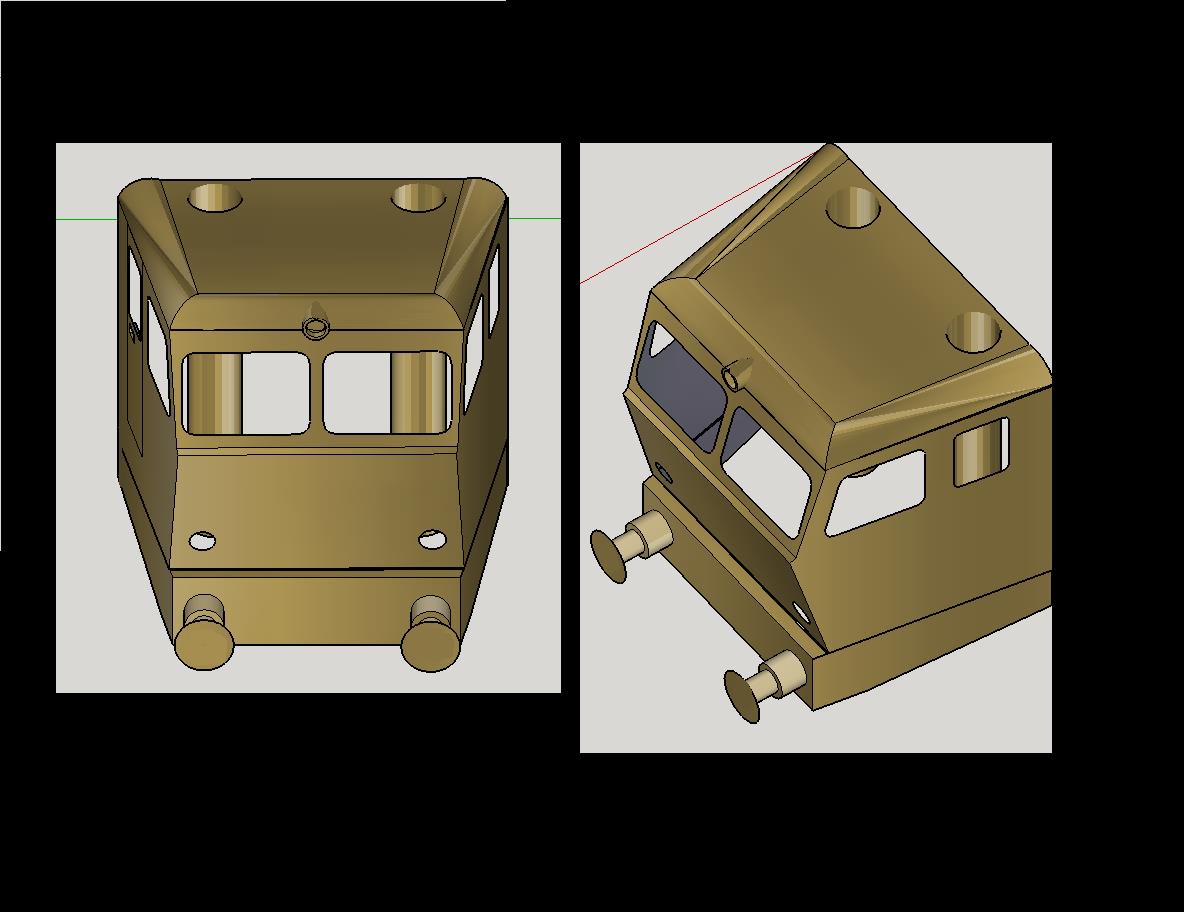

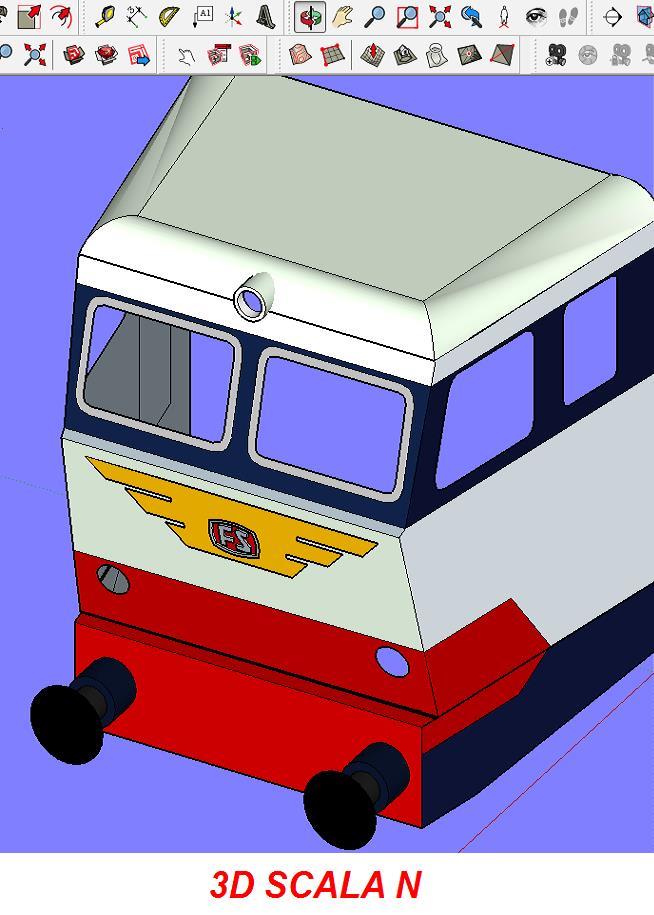

Riusciremo ad ottenere questo in scala N? e perchè no, anche in scala TT?
Con la grafica 3D si possono pure progettare oggetti da fresare come ruote, ingranaggi, vite senza fine ecc...

Immagine:

104,95 KB

Immagine:

82,34 KB

[sal727]

complimenti Salvatore, ottimi lavori !!!

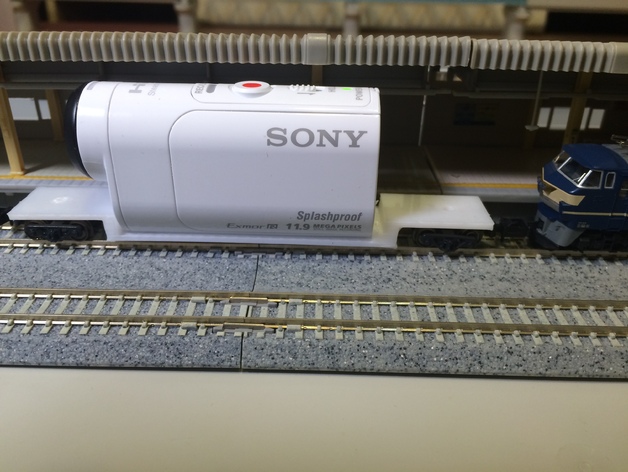

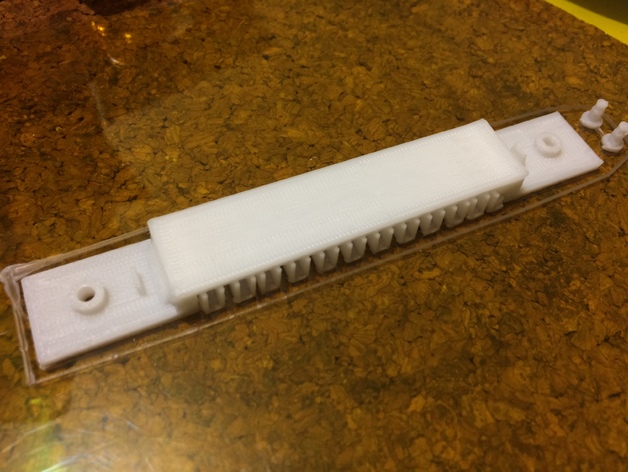

Grazie, guarda questo, mi sembra di ricordare che la tua camera è simile, questo modellino è in scala N si può fare in TT, devi solo inserire i carrelli con le ruote

[Riccardo]

Grande Salvatore !!!.
pensa che a suo tempo volevo modificare questa cisterna e creare un telaio ribassato simile al tuo progetto per non urtare la linea aerea che nella scala TT è 50 mm dal piano ferro.

Immagine:

402,8 KB

Immagine:

431,71 KB

poi ho desistito perchè "vedevo" nella camera tutta la parte frontale del carrello (la camera ha molto grandangolo....)

[sal727]

Non è un mio progetto, l'ho trovato in rete
http://www.thingiverse.com/thing:638824
se guardi insieme alle immagini c'è anche un video che fa vedere le riprese dalla cam inserita nel vagone.

poi qui riferite sempre alla stessa cam ci sono altri supporti
http://www.yeggi.com/q/az1/?s=tt

[Egidio]

Grazie Egidio
Proseguendo le mie prove ho voluto cimentarmi nella creazione di un piccolo stabile, recuperato in rete un gabinetto fs con relative misure


creato il disegno e fatto la prova


ho anche voluto creare i muri interni






direi che la prova è soddisfacente, a parte un controssoffitto che è saltato fuori, sicuramente un mio errore in fase di disegno e vedrò di togliere, si vedono tutti i rilievi , sbavature pochissime, manca solo il tetto che devo ancora disegnare, un passo alla volta

Ottimo Salvatore !! Saluti. Egidio.

[Riccardo]

visto il video, interessante.
In questo caso il carrello non viene inquadrato, è stato trovato il giusto posizionamento della cam
