MODULO "Deposito Locomotive"

[giuseppe_risso]

Bravo Giuseppe, quindi la decisione è presa... li autocustruirai, giusto?

Questi sono già autocostriti e sono pronti, ho collegato i fili e ho fatto viaggiare una loco che passa bene, ma ho in mente che i due scambi che immettono nella piena linea potrei acquistarli, non vorrei mai che ci fosse qualche problema.
Nel deposito le loco viaggeranno a bassissima velocità, sulla piena linea andranno un po‘... più forte .
Poi c'é il discorso di come comandarli.
Io vorrei farli manuali, con un'asticella sottoplancia.

[fujikotwin]

Immagine:

440,08 KB

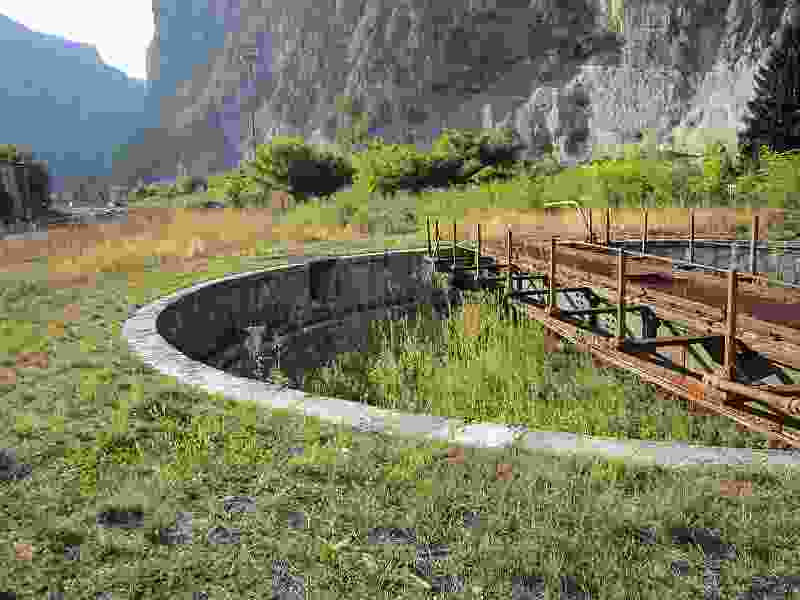

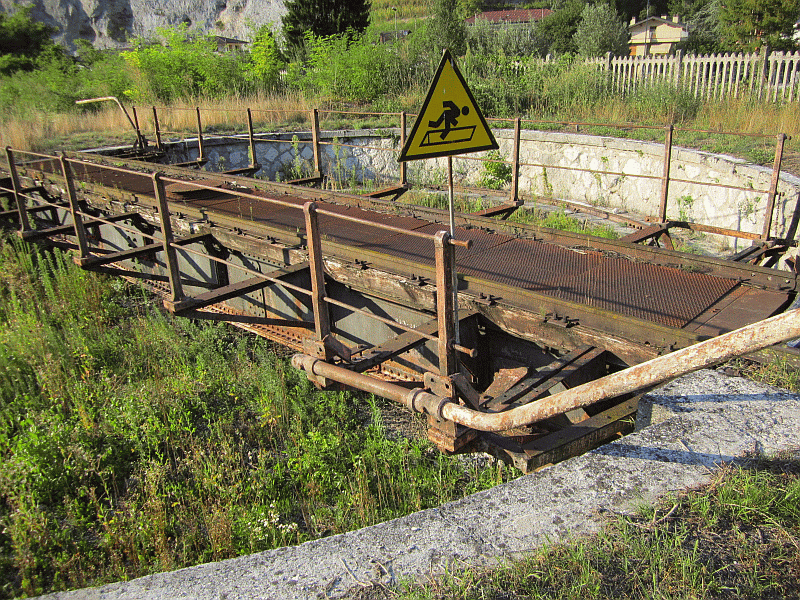

ho letto della girevole e magari ti serve qualke foto!!!



Immagine:

29,52 KB

[giuseppe_risso]

Grazie, sono belle foto.
Non so ancora se la inserirò, dipenderà dallo spazio e dall'evolversi del modulo.
Nel caso, saranno sicuramente utili.

[Enrico57]

Il progetto mi piace e ne seguirò l'evoluzione con particolare interesse.
Intanto mi vado a vedere la discussione sugli scambi autocostruitiche e' un'altra cosa che mi attrae moltissimo.

[giuseppe_risso]

I miei tempi da lumaca nel fare le cose, mi hanno convinto che se voglio avere qualcosa pronto per Novegro 2013 devo iniziare ora.
Quindi ho preso un po' di legno e, senza aspettare le testate tagliate al laser, mi sono messo a fare i due moduli necessari per il deposito.
Naturalmente ho seguito i disegni di Riccardo, non credo ci saranno modifiche, ma se ci fossero farò due pannellini di raccordo.

Immagine:

88,62 KB

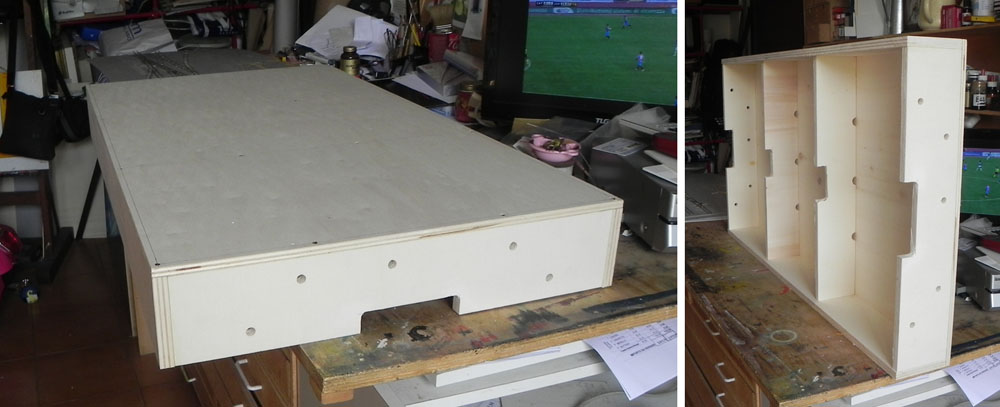

Il pannello singolo visto da sopra e da sotto.

Immagine:

83,08 KB

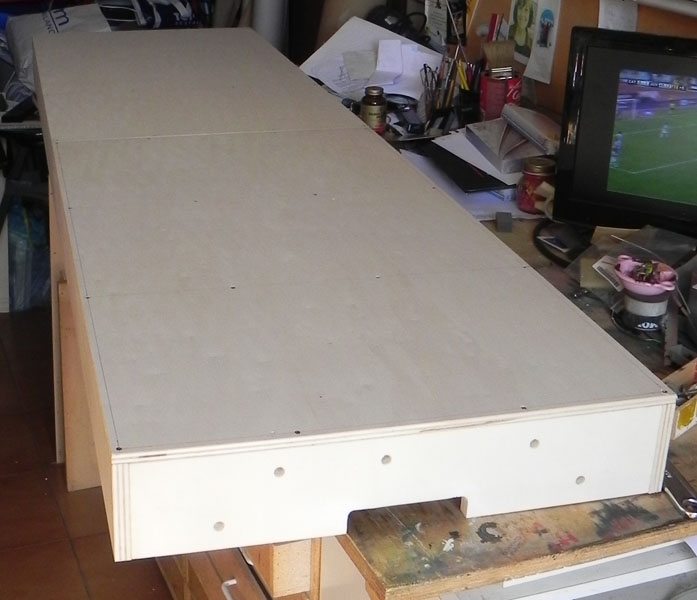

I due pannelli accoppiati sono perfettamente allineati sul piano di appoggio.

Immagine:

113,26 KB

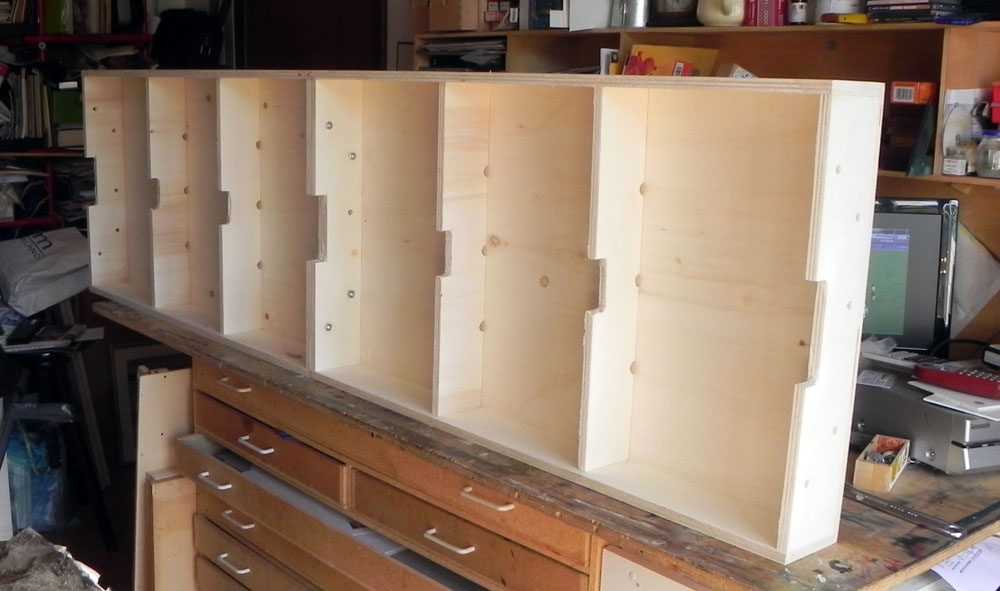

L'interno con la parte centrale imbullonata.

Non ho ancora fatto il sistema di bloccaggio delle gambe, aspetto di vedere cosa decidiamo per lo spessore.

[Riccardo]

bravo Giuseppe,
vedo che sei partito con due modili, ovviamente per la complessità del deposito locomotive.
La testata è definita:
Immagine:

102,52 KB

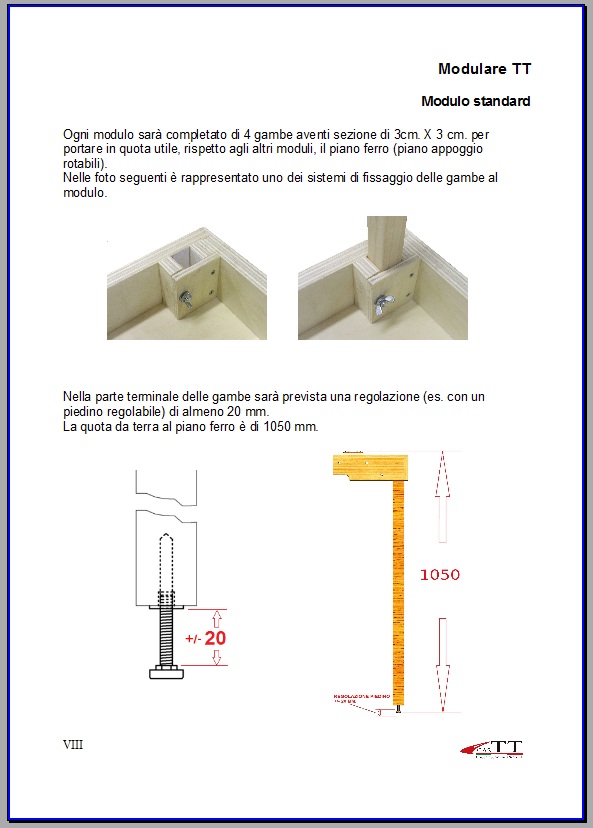

per le gambe dovremmo essere definiti con le ultime considerazioni fatte (estratto dal manueìaletto):

Immagine:

93,38 KB




<center><font color="green">Giuseppe,</font id="green">
un applauso,
hai aperto ufficialmente il programma
<font color="maroon">modulare TT Italia</font id="maroon">.
</center>

[Marshall61]

......vai Giuseppe hai inaugurato l'era modulare TT!!!!

Ciao, Carlo

[giuseppe_risso]

Proprio ora sto iniziando a tracciare il percorso della piena linea che, per far posto al deposito, sarà spostata sull'esterno il più possibile.
Devo anche valutare se aggiungere addirittura un altro pannello, magari ridotto, perché così come é, sulla giunzione tra i due pannelli ci sarebbero, oltre alla linea, 4 o 5 binari del deposito che potrebbero creare qualche problema in fase di accoppiamento.
Questo perché parte del pannello viene occupato dallo spostamento della linea.
Vedremo.

[liftman]

I miei tempi da lumaca nel fare le cose, mi hanno convinto che se voglio avere qualcosa pronto per Novegro 2013 devo iniziare ora

Per la serie:<font color="red"> FA<font color="blue">TT</font id="blue">I NON PAROLE!</font id="red">

Bravo Giuseppe! Essendo il primo, per forza di cose gli altri dovranno adeguarsi al tuo standard

[giuseppe_risso]

Nooo...
Io, ho rispettatto le regole già stabilite .

[Riccardo]

...ho rispettatto le regole già stabilite .

bravo Giuseppe,
quanto sono lunghi i moduli?

[giuseppe_risso]

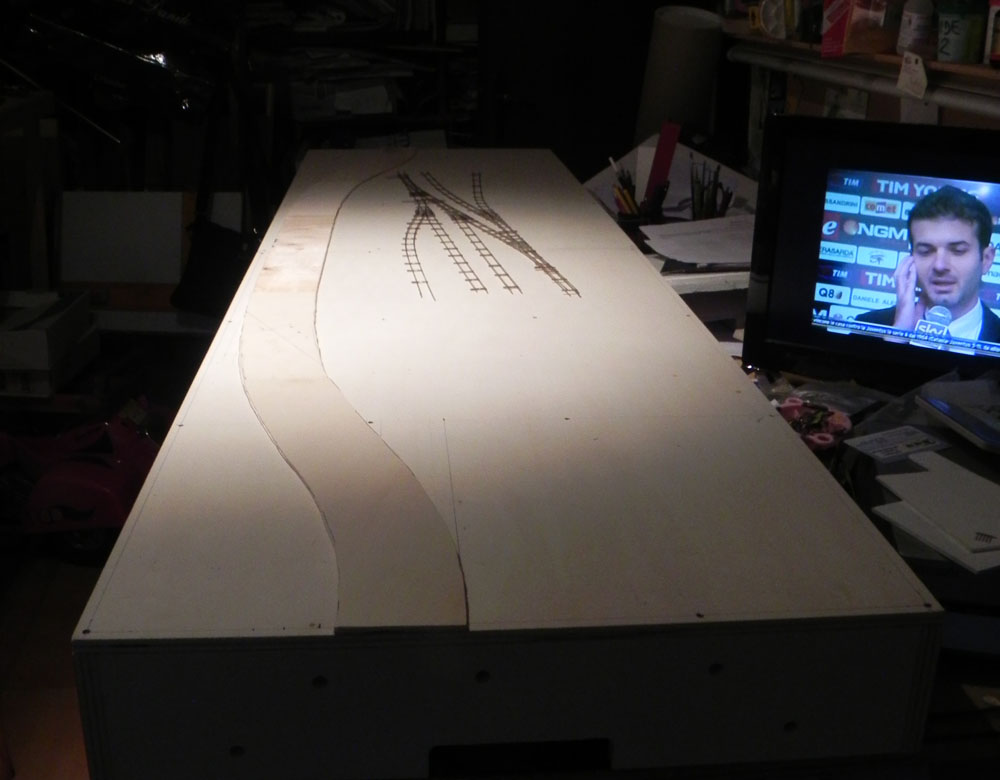

Qui si capisce meglio quello che sarà il percorso della linea che fiancheggia il deposito.
Naturalmente potevo mettere una foto un po' più chiara, ma ho messo questa come omaggio ad Andrea....

Immagine:

93,89 KB

[giuseppe_risso]

bravo Giuseppe,
quanto sono lunghi i moduli?

I canonici 996 x 550

[Andrea]

Mitico Giuseppe!!!
Non ho il tempo per dilungarmi nei complimenti perchè ho un piede nella doccia.
Ci sentiamo dopo.

[marioscd]

ebbravo Giuseppe, fatti non pugnette!!!!!

ciao!

[giuseppe_risso]

ebbravo Giuseppe, fatti non pugnette!!!!!

ciao!

Mi sono deciso sopratutto, come detto, perché sono lentissimo e avendo sentito che le testate dovrebbero essere pronte verso gennaio temo che non ce la farei.
Quindi parto, poi vedremo, strada facendo.
E poi, magari serve per tirare un po' le conclusioni.

[Riccardo]

quindi Giuseppe si potrebbe dire che il tuo modulo deposito è:

0001-12-12
e
0001-22-12

sempre che non devi aggiungerne un terzo (come dicevi)






PS: si potrebbe creare una sezione "moduli in costruzione" e spostare le discussioni dei "costruendi" : vedo che ci sono un pò di discussioni in pannelli ed altre in scenary .....

[Andrea]

Che dire Giuseppe, questo è un lavoro da professionista, questa immagine parla chiaro.



L'interno con la parte centrale imbullonata mette i brividi...

Credo proprio che verrà un capolavoro.

[Andrea]

PS: si potrebbe creare una sezione "moduli in costruzione" e spostare le discussioni dei "costruendi" : vedo che ci sono un pò di discussioni in pannelli ed altre in scenary .....

Ci ragiono...

[giuseppe_risso]

Che dire Giuseppe, questo è un lavoro da professionista, questa immagine parla chiaro.

No, guarda, che le fresature interne non sono fatte bene, ma tanto resteranno sotto e non si vedranno.
L'importante é fare i fori molto precisi (se non si usano testate tagliate al laser) e devo dire che quelli sono venuti bene, coincidono perfettamente e resta quel po' di gioco che permetterà di allinearli con precisione.

[Enrico57]

Quindi il dado è tra<font color="red">TT</font id="red">o .... e dalla cura e precisione dell'inizio si prevede un lavoro con i fiocchi!
Vai Giuseppe!!!

[Andrea]

No, guarda, che le fresature interne non sono fatte bene, ma tanto resteranno sotto e non si vedranno.

Se lo dici tu... perchè dalle foto pareva perfeTTo!

Naturalmente potevo mettere una foto un po' più chiara, ma ho messo questa come omaggio ad Andrea....

Immagine:

93,89 KB

A proposito... mi son scordato di ringraziare.

[carlo mercuri]

Immagine:

237,73 KB

Questo é il deposito locomotive di Rivarolo, rispettando le dimensioni dovrebbe stare in due moduli, forse sarà necessario accorciare un poco il tratto dei binari che entrano nell'edificio, ma casomai di poco.
Come ho detto, volendo stare nei cm 55 di larghezza, la piattaforma in basso a destra dovrò spostarla dietro all'edificio.

Essendo retaggio del passato e sicuramente non in uso da tempo,
potresti tranquillamente ometterla....in un deposito elettrico,
a meno che non conduca alle rimesse,come per esempio nel
deposito di Firenze,non ha nessuna funzione...

[Andrea]

PS: si potrebbe creare una sezione "moduli in costruzione" e spostare le discussioni dei "costruendi" : vedo che ci sono un pò di discussioni in pannelli ed altre in scenary .....

In effetti è così, alcuni sono in pannelli, altri in scenery....
Ci sono anche più discussioni sul modulo stazione.
L'unico dubbio riguarda il fatto che per ora quello di Giuseppe è l'unico modulo in costruzione.
Se apriamo una nuova sottosezione, ci sarà solo questa discussione.
Che faccio?
Apro ora o è meglio aspettare?

[liftman]

Essendo retaggio del passato e sicuramente non in uso da tempo,
potresti tranquillamente ometterla....in un deposito elettrico,
a meno che non conduca alle rimesse,come per esempio nel
deposito di Firenze,non ha nessuna funzione...

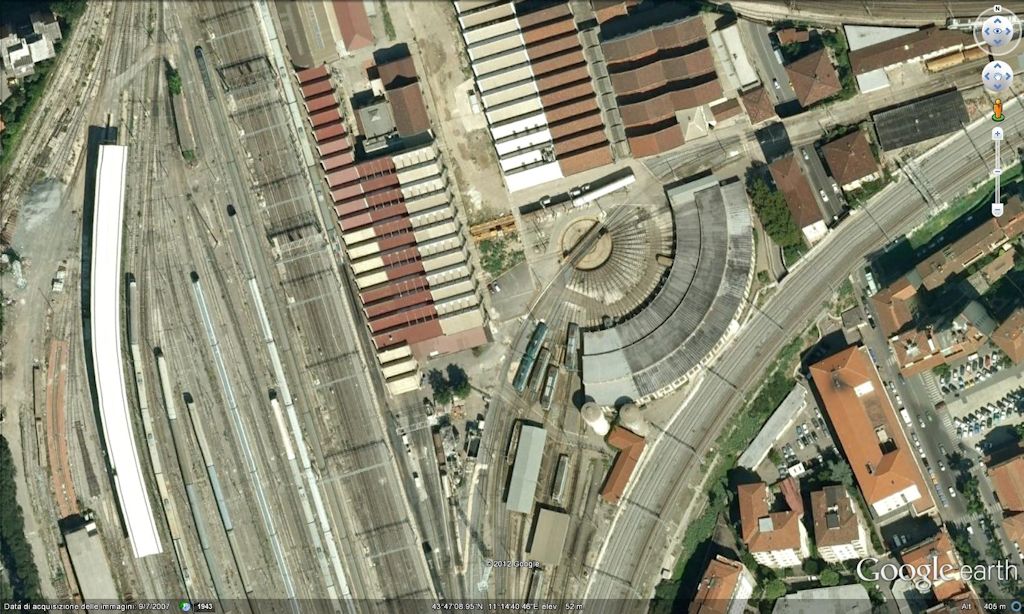

quella di Firenze è un pelo piò grande


Immagine:

182,85 KB
