led controllo sezionamenti

[calorino]

buonasera
se voglio installare 1 led luminoso che si attiva all?apertura o chiusura tensione sezionamenti , e uso per alimentazione il trafo come posso fare visto che al cambio di marcia il led, diodo non funziona?
se uso un alimentatore separato dei servizi funziona usando un interruttore bipolare?

gru

[v200]

Ponte diodi per raddrizzare la corrente,variando il senso di rotazione hai sempre la polarità corretta ai refori del diodo luminoso permettendone sempre l' accensione meno quando la manopola e a zero

[calorino]

come questo
https://upload.wikimedia.org/wikipedia/ ... tifier.jpg
devono essere di dimensione specifica?

con led 2,5 e traf 12v con pontediodi devo ridurre resistenza?


grazie

[v200]

Led da 2,5 V ? Occhio che un trafo modellistico eroga da 14 a 16 V
I ponti diodi li trovi già assemblati anche SMD se hai poco spazio, il disegno sopra e corretto per costruirselo.

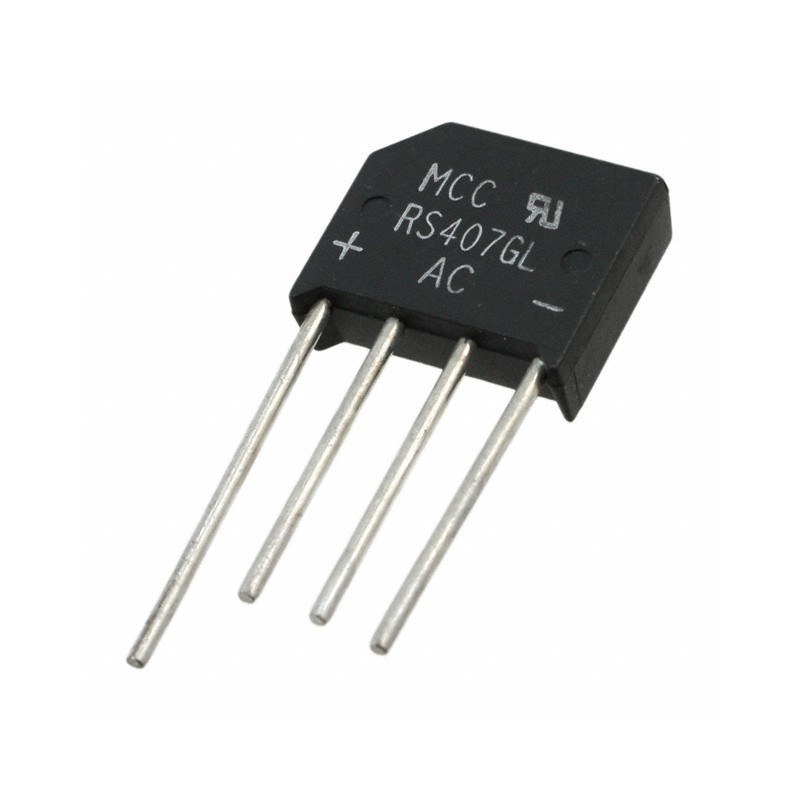

Ecco alcuni ponti diodi commerciali pronti


Immagine:

45,57 KB

Immagine:

7,84 KB

[calorino]

:geek: grazie

[roy67]

Serve sempre una resistenza per ridurre la corrente in transito sulla giunzione del diodo led.
Se il led è di tipo Rosso, Verde o giallo la resistenza vorrà da 680 Ohm 1/4 W - (12-1,8):0,015= 680
Se di tipo Bianco o Blu vorrà da 560 Ohm 1/4 W
