Collegamento segnale luminoso
Moderatori: lorelay49, cararci, MrMassy86, adobel55
- robertino
- Messaggi: 45
- Iscritto il: lunedì 24 giugno 2013, 18:39
- Nome: roberto
- Regione: Lombardia
- Città: cremona
- Stato: Non connesso
Collegamento segnale luminoso

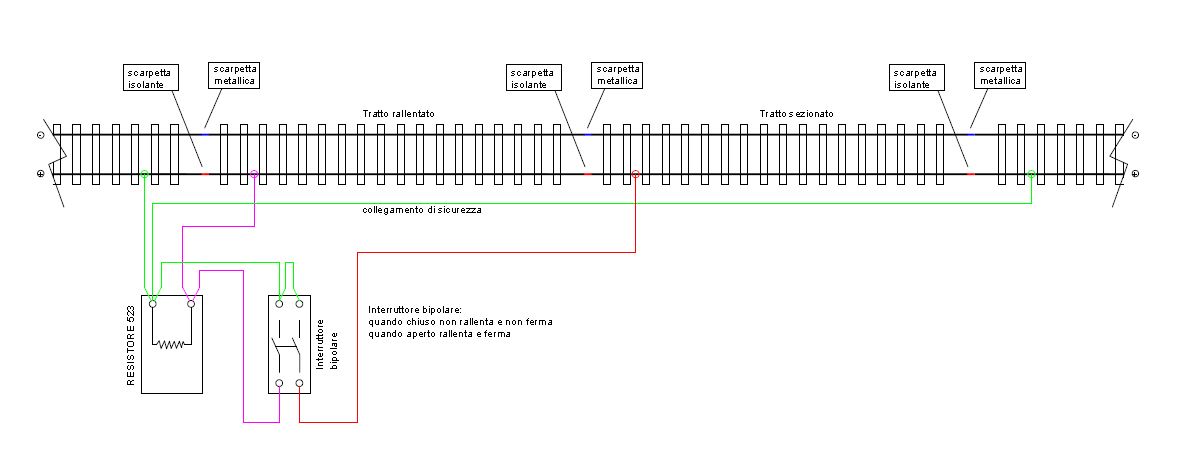

Ecco lo schema elettricoImmagine:
62,73 KB
Grazie
- robertino
- Messaggi: 45
- Iscritto il: lunedì 24 giugno 2013, 18:39
- Nome: roberto
- Regione: Lombardia
- Città: cremona
- Stato: Non connesso
Collegamento segnale luminoso
- Fabrizio
- Socio GAS TT
- Messaggi: 11081
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 40
- Stato: Non connesso
Re: Collegamento segnale luminoso
Si può mettere un segnale luminoso rosso/verde al termine del sezionamento e uno giallo/verde all'inizio del rallentamento.
Purtroppo ormai non ho più quegli schemi che ti avevo dato. Ho solo più il file immagine scaricato dalla discussione in cui te lo avevo messo. Purtroppo non so come modificare in modo rapido il file immagine
Vedo se riesco a realizzarne uno nuovo o magari nel frattempo qualcuno fa una piccola modifica allo schema già postato
- robertino
- Messaggi: 45
- Iscritto il: lunedì 24 giugno 2013, 18:39
- Nome: roberto
- Regione: Lombardia
- Città: cremona
- Stato: Non connesso
Re: Collegamento segnale luminoso
- Fabrizio
- Socio GAS TT
- Messaggi: 11081
- Iscritto il: giovedì 10 novembre 2011, 21:17
- Nome: Fabrizio
- Regione: Piemonte
- Città: Piossasco
- Ruolo: co-amministratore
- Età: 40
- Stato: Non connesso
Re: Collegamento segnale luminoso

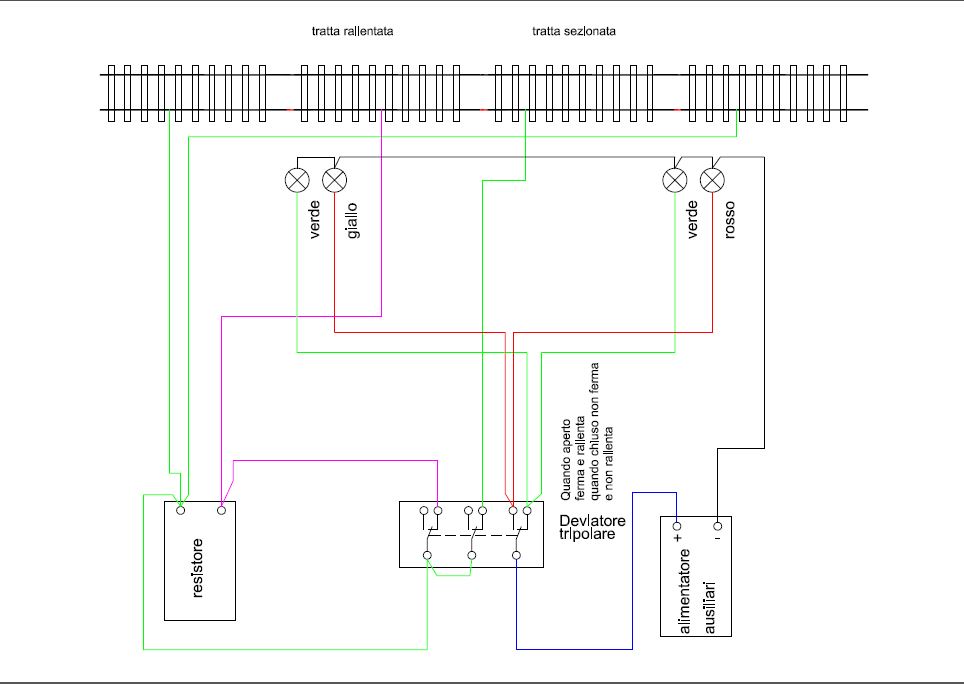

Immagine:
68,45 KB
Disegno123.pdf (46,3 KB)
Prova a vedere se riesci a capire.... se no prossimamente cerco di farne uno più accurato.
- Andrea
- Socio GAS TT
- Messaggi: 23331
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Collegamento segnale luminoso
http://www.scalatt.it/bottega%20plastic ... matico.htm
Anche qui trovi uno schema (in fondo):
http://www.scalatt.it/bottega%20plastic ... naleFS.htm
Inoltre, con la funzione "cerca", trovi diverse discussioni sul tema.
