Circuito

#1 Messaggio da trenini »

download/file.php?mode=view&id=37484 Buona sera, ho trovato questo circuitino su facebook ( scusate per il disegno ma non sono pratico di disegni tecnici). Vorrei sapere se è possibile alimentarlo a 12v e invece del led ci posso eccitare un relè bistabile, se fosse possibile quali componenti dovrei cambiare? Grazie delle vostre risposte
Saluti Loris
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.


Navari Loris

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4949
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 59
Stato: Non connesso

Re: Circuito

#2 Messaggio da Edgardo_Rosatti »

Dovresti indicare quali sono i pin di collettore base ed emettitore del transistor. Comunque questo circuito sembra che non includa un led, ma una fotoresistenza (LDR).
Spiegaci cosa vuoi fare di preciso così magari capiamo meglio come aiutarti.
ED

Avatar utente
trenini
Messaggi: 1281
Iscritto il: martedì 21 agosto 2012, 19:27
Nome: Loris
Regione: Toscana
Città: Seravezza
Stato: Non connesso

Re: Circuito

#3 Messaggio da trenini »

Dunque al collettore è saldata la resistenza da 1o k ohm che a sua volta è saldata al piedino di base ( quello al centro ) e sempre al collettore c'è saldato il positivo dei 9v, alla base ci ho saldato un piedino della fotoresistenza (LDR) e all'altro piedino della fotoresistenza ho saldato il negativo di un led e il negativo dei 9v, il positivo del led è saldato sull'emettitore del transistor. Il mio progetto sarebbe di sostituire i 9v con 12v e sostituire il led con un relè bistabile da poter fare funzionare un blocco automatico dei treni.
Saluti Loris
Navari Loris

Avatar utente
Senialas
Messaggi: 711
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Circuito

#4 Messaggio da Senialas »

Scusa e qual'è il segnale per la commutazione?
Roberto M.

Avatar utente
Senialas
Messaggi: 711
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Circuito

#5 Messaggio da Senialas »

Senialas ha scritto: mercoledì 8 novembre 2023, 11:01 Scusa e qual'è il segnale per la commutazione? è la foto resistenza?
Roberto M.

Avatar utente
Senialas
Messaggi: 711
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Circuito

#6 Messaggio da Senialas »

Senialas ha scritto: mercoledì 8 novembre 2023, 11:04
Senialas ha scritto: mercoledì 8 novembre 2023, 11:01 Scusa e qual'è il segnale per la commutazione? è la foto resistenza?

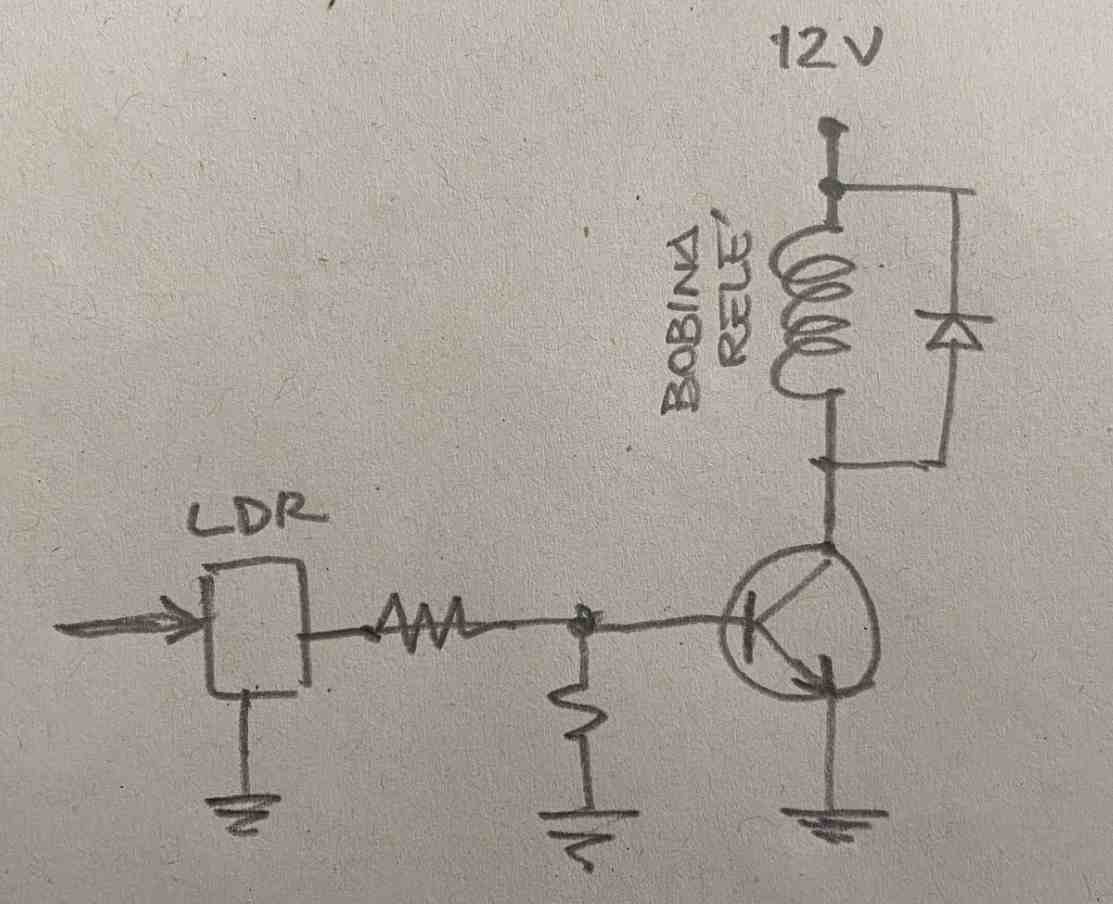

io lo farei così:
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
Roberto M.

Avatar utente
Edgardo_Rosatti
Socio GAS TT
Messaggi: 4949
Iscritto il: venerdì 28 ottobre 2011, 0:59
Nome: Edgardo
Regione: Lombardia
Città: Muggiò
Età: 59
Stato: Non connesso

Re: Circuito

#7 Messaggio da Edgardo_Rosatti »

Concordo, la resistenza in uscita dalla fotoresistenza va bene da 10k, mentre quella sulla base che va a massa da 22k anche con 12 vcc. Il diodo in parallelo alla bobina del relè 1N4007.
ED

Avatar utente
Senialas
Messaggi: 711
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Circuito

#8 Messaggio da Senialas »

Grazie Edgardo
Roberto M.

Avatar utente
trenini
Messaggi: 1281
Iscritto il: martedì 21 agosto 2012, 19:27
Nome: Loris
Regione: Toscana
Città: Seravezza
Stato: Non connesso

Re: Circuito

#9 Messaggio da trenini »

Se illumino con un laser la fotoresistenza il led si accende se tolgo il fascio luminoso si spenge ( o viceversa ) ecco vorrei che quando illumino con il laser il relè scattasse e tramite un secondo circuitino uguale ritornasse indietro
Saluti Loris
Navari Loris

Avatar utente
Senialas
Messaggi: 711
Iscritto il: lunedì 8 ottobre 2012, 16:50
Nome: Roberto
Regione: Lombardia
Città: Gallarate
Stato: Non connesso

Re: Circuito

#10 Messaggio da Senialas »

Mai valutato il digitale?
Roberto M.
