Lo propongo come momento di gioco o di verifica per coloro che chiedono spesso lumi su come procedere per realizzare certi automatismi.
Per le basi del programma rimando alla vecchia discussione:
viewtopic.php?f=117&t=14704&start=125
Qui, dando per scontata tutta una serie di nozioni basilari, ho provato a riprodurre uno dei tracciati semplici più giocabili dal punto di vista didattico.

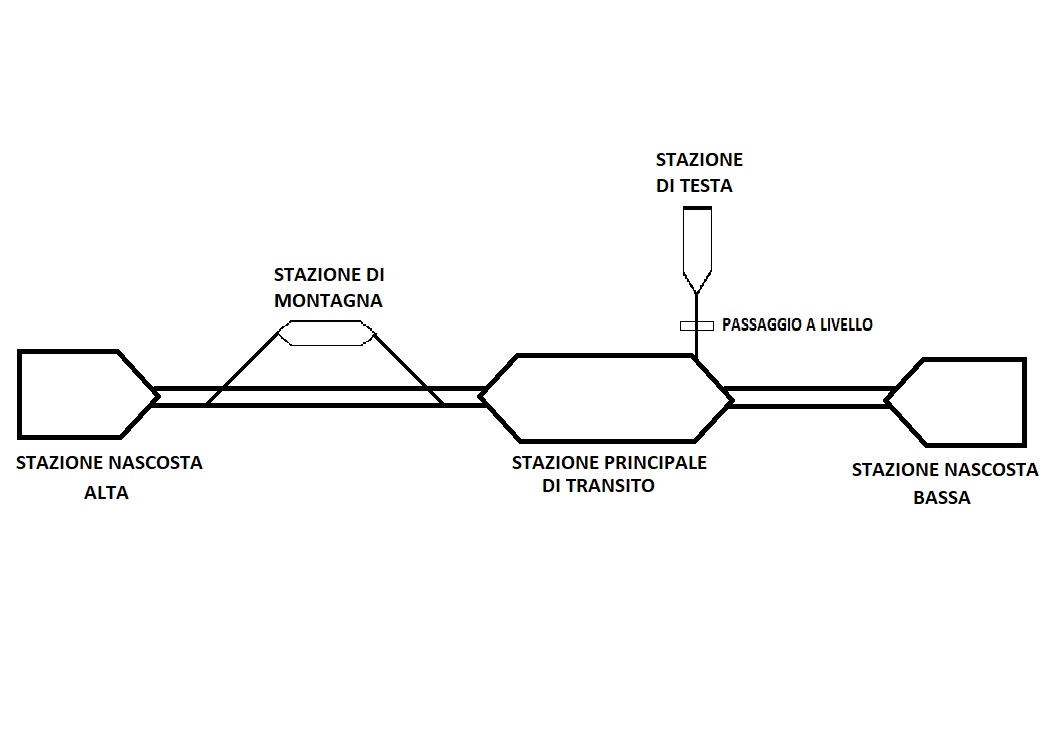

Lo schema del tracciato è il seguente:
Abbiamo una STAZIONE NASCOSTA ALTA che comunica con doppia linea con una STAZIONE PRINCIPALE DI TRANSITO che a sua volta comunica, sempre a doppia linea, con una STAZIONE NASCOSTA BASSA. Sono presenti una STAZIONE DI TESTA (su linea singola a partenza dalla STAZIONE DI TRANSITO), e una STAZIONE DI MONTAGNA a linea singola in parallelo tra le due stazioni iniziali.
Ci sono ovviamente dei blocchi con segnale di protezione in ingresso della stazione principale nei due sensi di marcia.

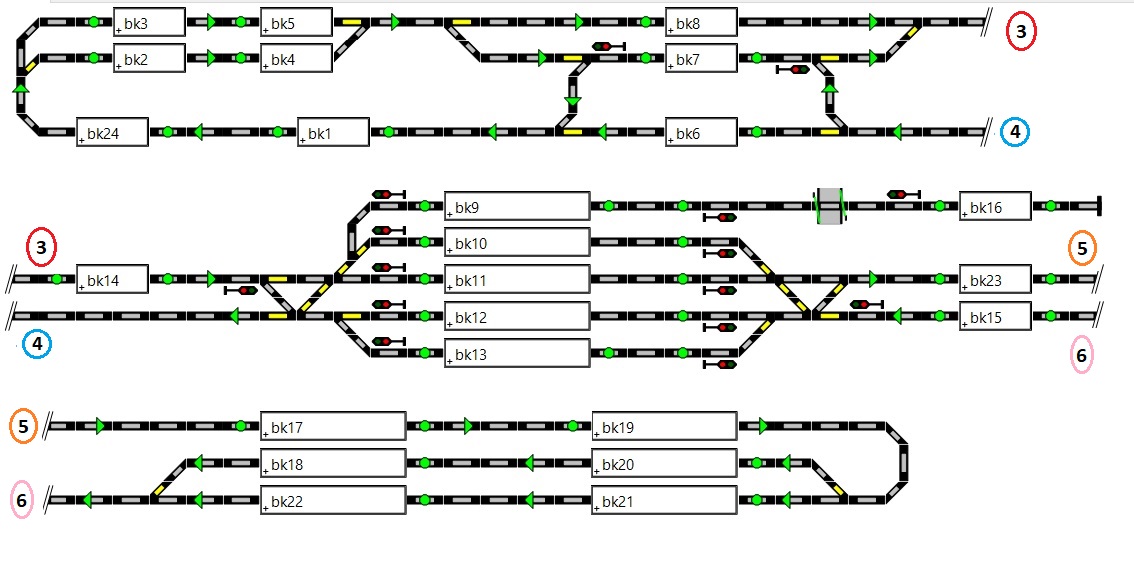

Per evitare un eccessivo affollamento di binari ho usato i "binari connettori" che creano un collegamento ideale tra due connettori con lo stesso numero di codice (vedi ultimo schema).
Con una serie di permessi ed esclusioni, ci sarà un esercizio automatico che transita con automotrice nelle stazioni minori, mentre il resto del traffico sarà presente direttamente sulla doppia linea.
Le stazioni nascoste accodano man mano i convogli in arrivo e li ripresentano per nuovi tragitti.
N.B. Inserite l'automotrice "Aln668" solo nella stazione nascosta alta, altrimenti non può procedere visti i suoi limiti di circolazione

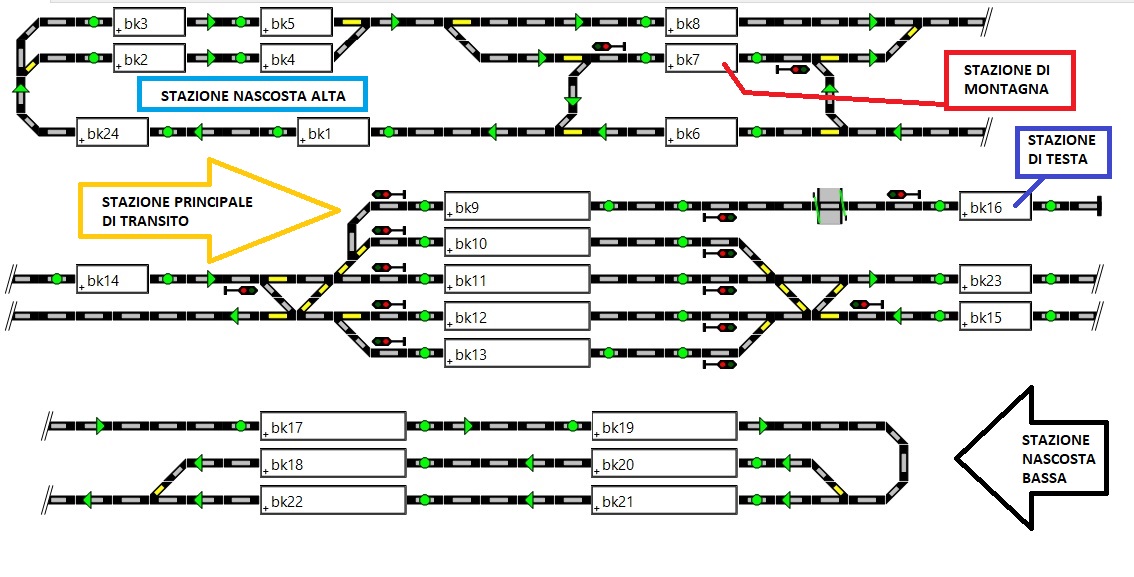

Ecco alcune spiegazioni di come appare il tracciato su Rocrail, frutto di una compressione per avere tutto sotto controllo.

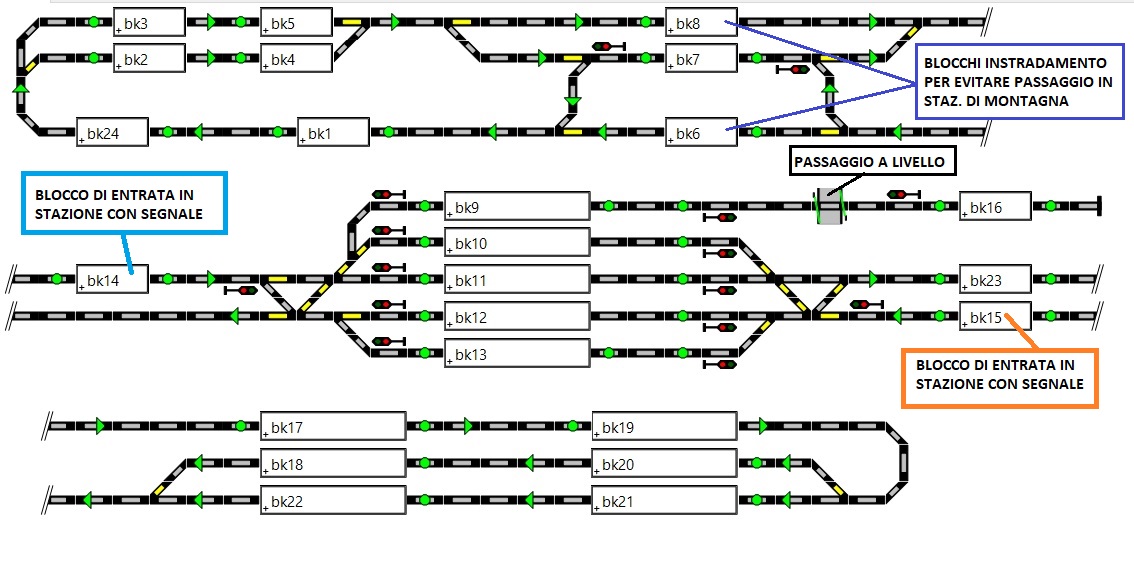

Ed ecco alcune indicazioni sul significato di alcune parti

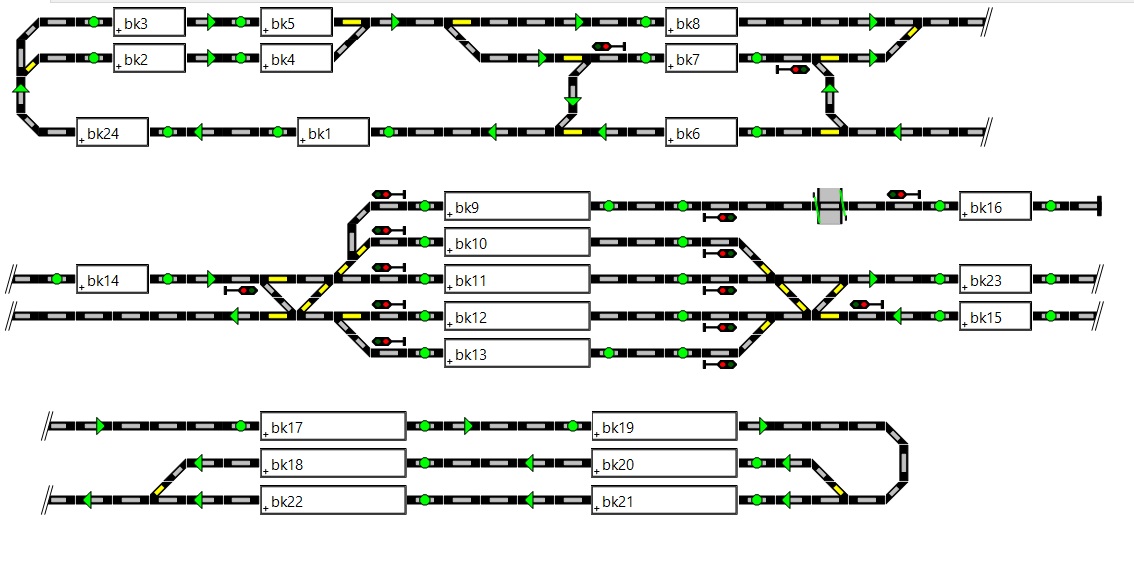

E da ultimo il file compresso del tracciato da scaricare
Buon divertimento e ......a disposizione per i chiarimenti del caso
