centrale digitale per la Z
anche in Z si può utilizzare il digitale unica accortezza e ridurre la tensione o voltaggio a 9/10 V il voltaggio che i micro motori utilizzano normalmente.
Con centrali avanzate come la ESU , Claudia CS e la nuova Intellibox Uhlenbrock si ha la possibilità di regolare l'opportuno voltaggio per le locomotive.
Ma anche con il semplice Multimaus si può mediante una piccola modifica utilizzarlo per gestire il digitale in Z.
il procedimento in se è molto semplice per prima cosa occorre alimentare il Multimaus a 12V in CC con 2A tramite un alimentatore switching in questo modo alle rotaie avremo un voltaggio di 12 V ma ancora troppo alte quindi bisogna abbassare ulteriormente il voltaggio tramite una catena di 6 diodi BY225 messi in parallelo anti parallelo.
Qui di seguito unvideo tutorial di Alain sigonneau.
https://www.youtube.com/watch?v=
Inoltre vi do alcuni link per approfondire l'argomento.
http://www.digizett.de/index.php/gleiss ... uer-z.html
http://stummiforum.de/viewtopic.php?t=130993.
Se non avete un Multimaus ma avete un altra centrale esiste un pposito circuito elettronico della AMW in vendita on line su 1zu 220 link http://www.1zu220-shop.de/AMW:::1000075 ... 2b3f34cc61.
sempre su questo negozio troverete i decoder adatti alla Z come Lenz, ESU, D&H,MTC e Velmo.
La Z segue le regole canoniche per la N quindi vi rimando per approfondimenti vari al sito di DCC world link http://www.dccworld.it/index.php
Buona lettura.
Roby
- DadeDJ
- Messaggi: 207
- Iscritto il: sabato 22 ottobre 2016, 21:52
- Nome: Davide
- Regione: Liguria
- Città: Genova
- Stato: Non connesso
Re: centrale digitale per la Z
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: centrale digitale per la Z
no anzi abbassando il voltaggio dura di più, se giri in internet trovi molte info su questo argomento sui forum tedeschi è il più usato che persino ditte in elettronica preparano catene diodi per questo utilizzo.
Vedi qui. http://www.z-hightech.de/?a=7300&wg=6&sprache=deutsch
O addirittura la Velmo leader del digitale in Z propone questa soluzione per Multimaus e Mobile Station 1
- Digtrain
- Messaggi: 1619
- Iscritto il: giovedì 20 dicembre 2012, 23:47
- Nome: Walter
- Regione: Lombardia
- Città: Casarile
- Stato: Non connesso
Re: centrale digitale per la Z
........il procedimento in se è molto semplice per prima cosa occorre alimentare il Multimaus a 12V in CC con 2A tramite un alimentatore switching ..........
[/quote]
Ciao a tutti,
![Very Happy :grin:](./images/smilies/icon_biggrin.gif)
Io sono contrario all'utilizzo di alimentatori switching per alimentare queste elettroniche meglio un sano trasformatore con uscita a 12V 1-2A
Vade retro switching!!!
![Twisted Evil :twisted:](./images/smilies/icon_twisted.gif)
Ciao Walter :geek:
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: centrale digitale per la Z
Personalmente li trovo da assemblare il che non tutti ne siamo capaci.
Al limite il trafo medio Fleischmann il 6730 non più a catalogo solo usato ,poi devi utilizzare i diodi giusti per abbassare il voltaggio mi sembra che in CC sia 14V.
- Digtrain
- Messaggi: 1619
- Iscritto il: giovedì 20 dicembre 2012, 23:47
- Nome: Walter
- Regione: Lombardia
- Città: Casarile
- Stato: Non connesso
Re: centrale digitale per la Z
![Very Happy :grin:](./images/smilies/icon_biggrin.gif)
il booster Roco 10764, riportato nel filmato, può essere alimentata sia in corrente alternata con un trasfo da 15V 3A, come nel mio plastico, che in corrente continua con un alimentatore stabilizzato da 18V CC, come avviene nel filmato.
Nel caso descritto nel filmato, penso che un trasfo da 12V CA con l'aggiunta di un certo numero di diodi permetta l'abbassamento del voltaggio, alla tensione richiesta.
Il concetto più volte espresso, anche dai moderatori di area elettronica, è che gli alimentatori switching generano "porcherie"
![Twisted Evil :twisted:](./images/smilies/icon_twisted.gif)
Ciao Walter :geek:
- buddacedcc
- Messaggi: 479
- Iscritto il: martedì 4 dicembre 2012, 21:37
- Nome: Epifanio
- Regione: Piemonte
- Città: Torino
- Stato: Non connesso
Re: centrale digitale per la Z
Il concetto più volte espresso, anche dai moderatori di area elettronica, è che gli alimentatori switching generano "porcherie"
![Twisted Evil :twisted:](./images/smilies/icon_twisted.gif)
Ciao Walter :geek:
[/quote]
Mah esprimo qualche dubbio...tutti i pc del mondo funzionano con gli switching e i pc stessi sono molto più sensibili di queste rudimentali elettroniche.
Dall'altra parte consiglio alimentatori switching anche per la ClaudiaCs e nessuno ha mai avuto problemi.
Anche al lavoro per fare i nostri test sulle centraline auto usiamo indifferentemente Lineari e Switching...l'unico vantaggio dei primi è che pesano un accidente per via del trasformatore.
- buddacedcc
- Messaggi: 479
- Iscritto il: martedì 4 dicembre 2012, 21:37
- Nome: Epifanio
- Regione: Piemonte
- Città: Torino
- Stato: Non connesso
Re: centrale digitale per la Z
![Very Happy :D](./images/smilies/icon_biggrin.gif)
- Digtrain
- Messaggi: 1619
- Iscritto il: giovedì 20 dicembre 2012, 23:47
- Nome: Walter
- Regione: Lombardia
- Città: Casarile
- Stato: Non connesso
Re: centrale digitale per la Z
buddacedcc ha scritto:
<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
Il concetto più volte espresso, anche dai moderatori di area elettronica, è che gli alimentatori switching generano "porcherie"che disturbano queste elettroniche.
Ciao Walter :geek:
Mah esprimo qualche dubbio...tutti i pc del mondo funzionano con gli switching e i pc stessi sono molto più sensibili di queste rudimentali elettroniche.
Dall'altra parte consiglio alimentatori switching anche per la ClaudiaCs e nessuno ha mai avuto problemi.
Anche al lavoro per fare i nostri test sulle centraline auto usiamo indifferentemente Lineari e Switching...l'unico vantaggio dei primi è che pesano un accidente per via del trasformatore.
[/quote]
Ciao Nuccio,
![Very Happy :grin:](./images/smilies/icon_biggrin.gif)
Io, la tua centralina ClaudiaCS non la alimenterei mai con uno switching, nemmeno sotto tortura
![Cool :cool:](./images/smilies/icon_cool.gif)
Ciao Walter :geek:
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: centrale digitale per la Z
Che la z21 bianca e la Z21 nera sono alimentate da switching.
Rimane logico alimentare con uno switching da 12 v da 2A il Multimaus per digitalizzare la Z, inoltre con un alimentatore regolabile selezionando il voltaggio a 9V si dovrebbe in teoria poter eliminare la catena diodi a meno che il voltaggio minimo per far funzionare il Multimaus siano 12V.
Come ha esposto Nuccio se i PC sono con una elettronica più complessa di quella del Multimaus vengono alimentati da uno switching, ogni sito tedesco che ho visitato per il digitale in Z consigliano con il Multimaus di alimentarlo tramite switching a 12V penso che non vi siano controindicazioni a utilizzarlo anche perchè sono alcuni anni che in Germania il Multimaus per la Z viene
utilizzato con questa modifica.

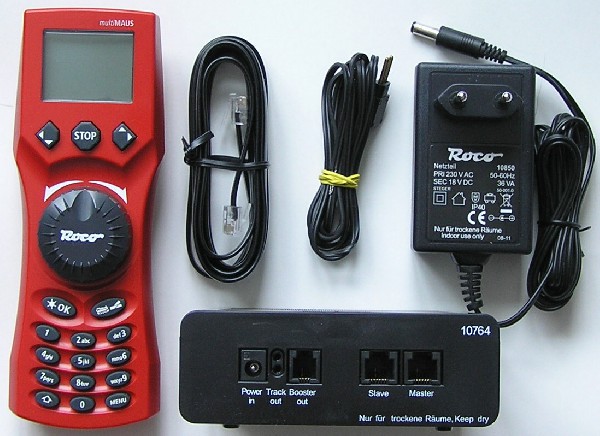

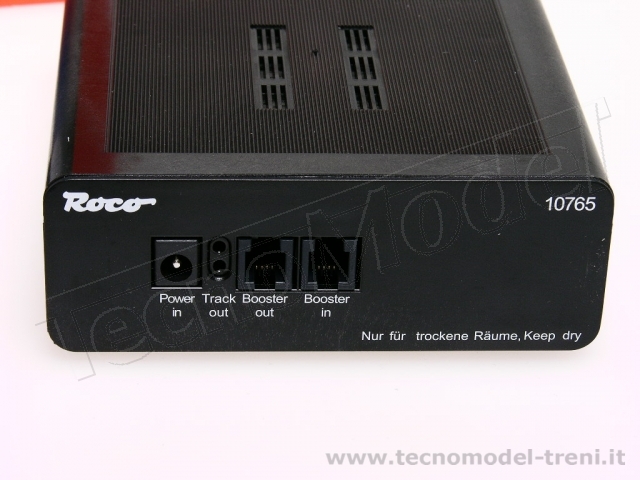

Ho preso l'ultimo Multimaus nero e nella confezione non vi è un booster ma solo la classica scatola di derivazione/alimentazione 10764 come spiegato da mauro nella sua guida il booster Roco è da catalogo il 10765.
Immagine:
![Immagine](http://www.scalatt.it/public/data/v200/20161127174529_201352615440_MULTIMAUS5.jpg)
76,08 KB
Immagine:
![Immagine](http://www.scalatt.it/public/data/v200/20161127174719_download.jpg)
8,17 KB
Immagine:
![Immagine](http://www.scalatt.it/public/data/v200/2016112717487_19796-1.jpg)
187,04 KB
- Digtrain
- Messaggi: 1619
- Iscritto il: giovedì 20 dicembre 2012, 23:47
- Nome: Walter
- Regione: Lombardia
- Città: Casarile
- Stato: Non connesso
Re: centrale digitale per la Z
v200 ha scritto:
.........
Ho preso l'ultimo Multimaus nero e nella confezione non vi è un booster ma solo la classica scatola di derivazione/alimentazione 10764 come spiegato da mauro nella sua guida il booster Roco è da catalogo il 10765.
......
Ciao Roby,
![Very Happy :grin:](./images/smilies/icon_biggrin.gif)
la "scatola" Roco 10764 oltre a distribuire in segnale DCC generato dal Multimaus, contiene anche un booster da circa 3A.
Io continuo a rimanere contrario agli alimentatori switching, ma ovviamente, ognuno è libero di alimentare le proprie loko come meglio crede.
![Wink :wink:](./images/smilies/icon_wink.gif)
Ciao Walter :geek:
- v200
- Messaggi: 10391
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: centrale digitale per la Z
http://www.escala-z.com/t520-transforma ... -multimaus
In pratica alla fine della discussione basta alimentare le centrali a 12V in CC con 2/2,5 A senza interporre la catena di diodi, come saprete il voltaggio di alimentazione per le loco in Z e di 9/10 V i due V in eccedenza vengono assorbiti dal decoder arrivando al motore i 10 V corretti per il funzionamento.
Anche la Velmo casa costruttrice di decoder per la Z consiglia un alimentatore a 12 volt per le due centrali in oggetto senza catena di diodi.
