Assemblaggio dima

[Andrea]

COMUNICAZIONE IMPORTANTE:

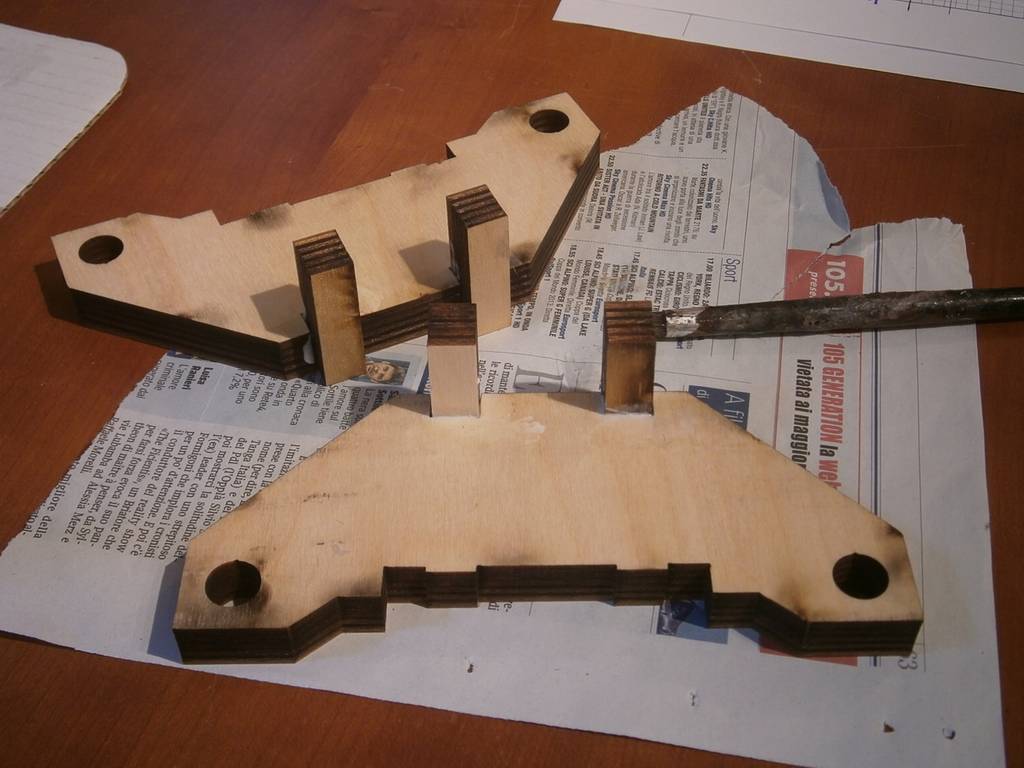

Stamane ho montato qualche dima (quelle inviate per posta non sono state montate per eviatre che si potessero rompere).
C'è un minimo gioco tra la fessura ed il listello.
Il listello non entra forzato, quindi è bene che lo si inserisca con assoluta precisione.

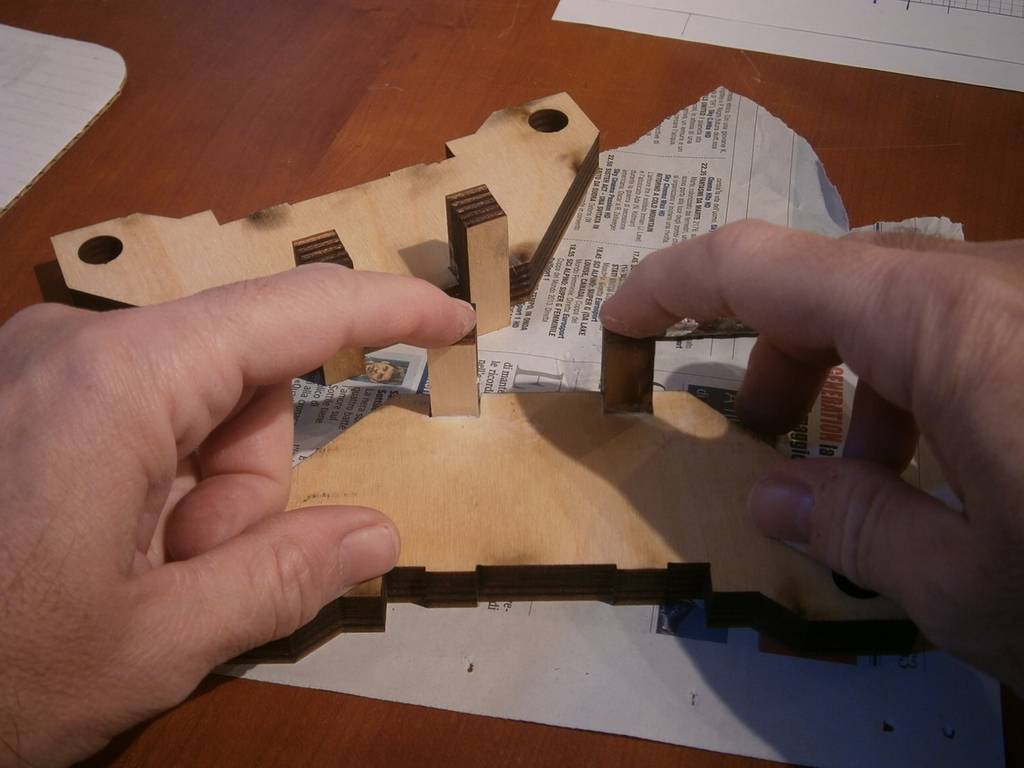

Io consiglio di fare come in figura.
In questo modo ne è garantita la perpendicolarità assoluta (o quasi).
Quest'aspetto è uno dei più importanti del modulare, onde evitare che l'unione di due moduli non possa avvenire nel modo corretto.
Come si suol dire... grazie per la collaborazione!

Immagine:

60,62 KB

Immagine:

75,54 KB

[giuseppe_risso]

Non so quanto sia il gioco, ma se non é trascurabile sarebbe bene che tutti le appoggiassimo verso l'interno o viceversa.
Così facendo non dovremmo avere problemi.

[Riccardo]

ciao Fabrizio,
vi è un minimo gioco dato dalla tolleranza di taglio.
Come dice Giuseppe è sufficiente incollare tenendo tutto verso destra o verso sinistra e verificare (meglio con un calibro) l'esatto interasse di 43mm.
Non è rilevante il fatto della rotazione della dima avendo i fori di assemblaggio di 12 mm. con ampio margine di posizionamento.


Ops.... che è successo...., è sparito il tuo messaggio?

[Fabrizio]

Non so quanto sia il gioco, ma se non é trascurabile sarebbe bene che tutti le appoggiassimo verso l'interno o viceversa.
Così facendo non dovremmo avere problemi.

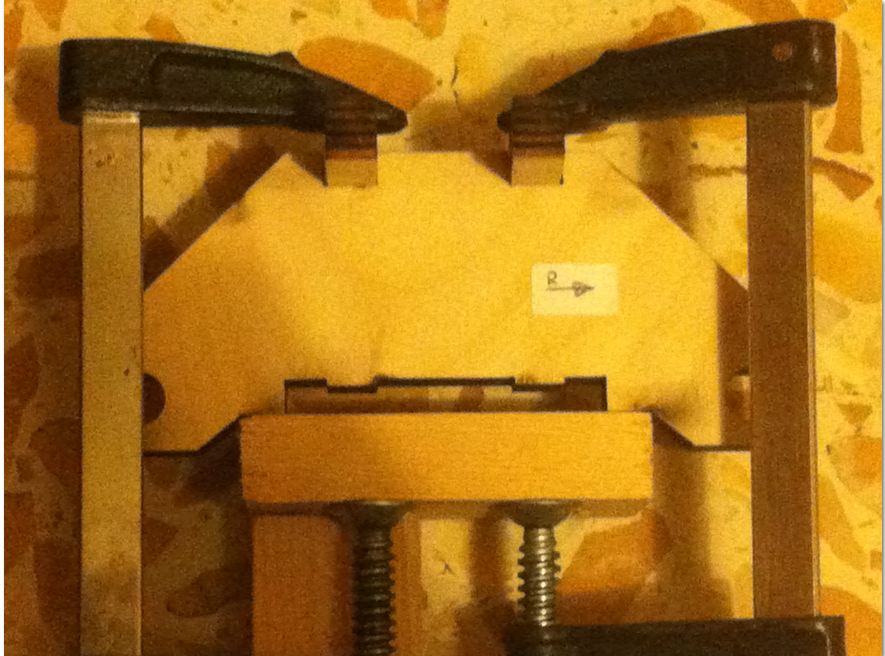

Ho visto ora le dime. Secondo me il gioco non è trascurabile. E' importante che ci mettiamo quindi d'accordo per fissare i legnetti di centraggio montandoli premendo entrambi verso il centro o entrambi verso l'esterno. Oltre a quanto detto da Andrea, importantissimo per ottenere la perpendicolarità, credo sia meglio usare dei morsetti per tenere in sede i pezzi fino a che la colla non asciuga.



Immagine:

97,51 KB

[Fabrizio]

ciao Fabrizio,
vi è un minimo gioco dato dalla tolleranza di taglio.
Come dice Giuseppe è sufficiente incollare tenendo tutto verso destra o verso sinistra e verificare (meglio con un calibro) l'esatto interasse di 43mm.
Non è rilevante il fatto della rotazione della dima avendo i fori di assemblaggio di 12 mm. con ampio margine di posizionamento.


Ops.... che è successo...., è sparito il tuo messaggio?

Ciao Riccardo. Si... ho modificato. Mi sono accorto che non è possibile non ruotare la dima se si mettono i listelli "uscenti" da un solo lato è impossibile non ruotarla. Quindi basta che mettiamo i listelli tutti verso l'interno o tutti verso l'esterno. Se li mettiamo tutti a destra o tutti a sinistra, non rischiamo poi di ritrovare sfalsata la posizione dei binari quando si ruota la dima per posizionare sul lato opposto? Non so se ho capito bene...
Ciao

Fabrizio

[giuseppe_risso]

Anche se i fori sono abbondanti, non bruciamoci la tolleranza.
Mi sembra che Fabrizio li abbia messi tutti e due verso l'interno e quindi lo prenderei come regola da seguire (non destra o sinistra).

[giuseppe_risso]

Pensandoci bene, si deve vedere come vanno posizionati per avere 43 mm esatti di interbinario.
Se, infatti, si facessero solo moduli con la dima, anche avere un interbinario di mm 42 0 44 non sarebbe un problema perché sarebbero comunque tutti coincidenti.
Ma ci saranno casi (il mio, per esempio) in cui l'interbinario da 43 é stato ottenuto con calibro e dima autocostruita, e uno scostamento laterale di un millimetro non sarebbe tollerabile.
Per questo, prima di stabilire verso il cento o verso l'esterno, si dovrà fare questa verifica.

[Andrea]

Scusate ma faccio fatica a capire.
Come dice Fabrizio, se mettiamo i listelli tutti a destra o tutti a sinistra, risulta sfalsata la posizione dei binari sul lato opposto.
E' corretto?

[Riccardo]

e poi, siete tuTTi "professionisti" , mantenere il 43 mm. sarà un gioco da ragazzi....

[Andrea]

mantenere il 43 mm. sarà un gioco da ragazzi....

Quello si, ma il problema potrebbe essere che l'unione due moduli sia "sfalsata"...

[giuseppe_risso]

mantenere il 43 mm. sarà un gioco da ragazzi....

Quello si, ma il problema potrebbe essere che l'unione due moduli sia "sfalsata"...

Questo non é un problema, se l'interasse é preciso, lo sfalsamento del modulo sarà, diciamo, di un millimetro?
Insignificante

[Andrea]

...lo sfalsamento del modulo sarà, diciamo, di un millimetro?

Allora tuTTo perfeTTo!

[EMIGRANTE]

OOOOOK!

[Andrea]

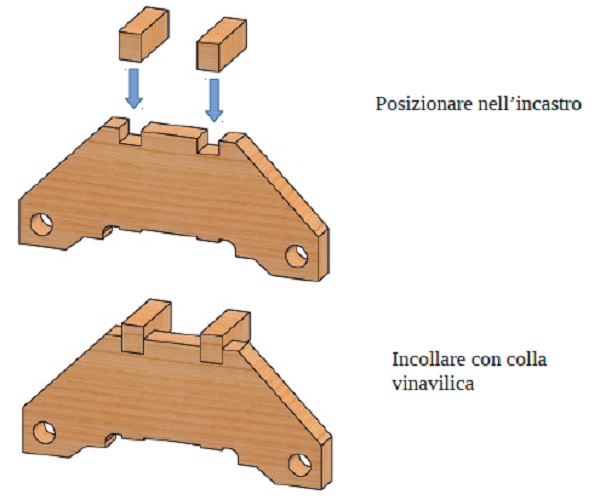

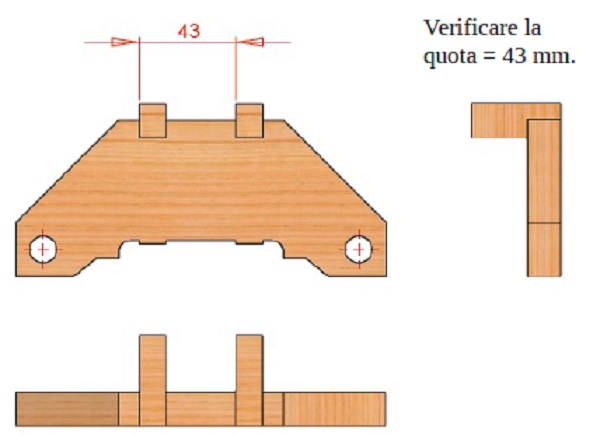

Approfitto per pubblicare il file realizzzato da Riccardo in merito all'assembaggio della dima.

dima.pdf (82,23 KB)

[Edgardo_Rosatti]

Ho notato che i blocchetti da incollare hanno un notevole gioco nell'incastro (1mm?). Questo è lo spessore del taglio laser?

Ok, li incollo tutti a destra o a sinistra per avere i 43 mm di distanza, ma rispetto ai fori della testata (interasse) come devono essere montati?

Le norme dicono che l'interasse dei 2 binari di corsa deve essere a 20 cm dal lato operatore.
Poi con 43 mm abbiamo 21,5 mm per lato.

Siamo sicuri che la dima così è precisa?

Scusate, non voglio criticare l'operato di Riccardo che gestisce le testate+dime, ma il dubbio mi attanaglia da tempo

ED

PS: io ho una dima in acciaio che è molto precisa e una dima simile è in sede nellla scatola bianca che contiene gli alimentatori del modulare.
Fino ad ora mi sono basato su queste dime senza problemi.

[Riccardo]

Ciao Ed, il gioco che si rileva è proprio dovuto al taglio laser.
Una volta assemblata curando il 43 mm, non vi sono più problemi di centratura poiché i fori di collegamento alla testata hanno il gioco di compensazione
importante è mantenere l'interasse dei famosi 43 mm. di interbinario
