L'idea è nata da questa discussione:
http://www.scalatt.it/forum/topic.asp?r ... 224#151392
introdotta dall'amico Mario Scudieri del CMP.
La curiosità è tanta, quindi ho voluto provare ad implementare tale modulo in scala TT utilizzando l'ottimo SCARM.
Il modulo rappresenta una curva esterna a 45° e utilizza 2 elementi di binario diritto G3 per ogni testata (43 millimetri di lunghezza).
Le curve invece sono realizzate con R11 e R12 per il binario interno (raggio 310 millimetri; 30° e 15 °) e un elemento di binario flessibile per quello esterno che si adatta alla geometria del tracciato.

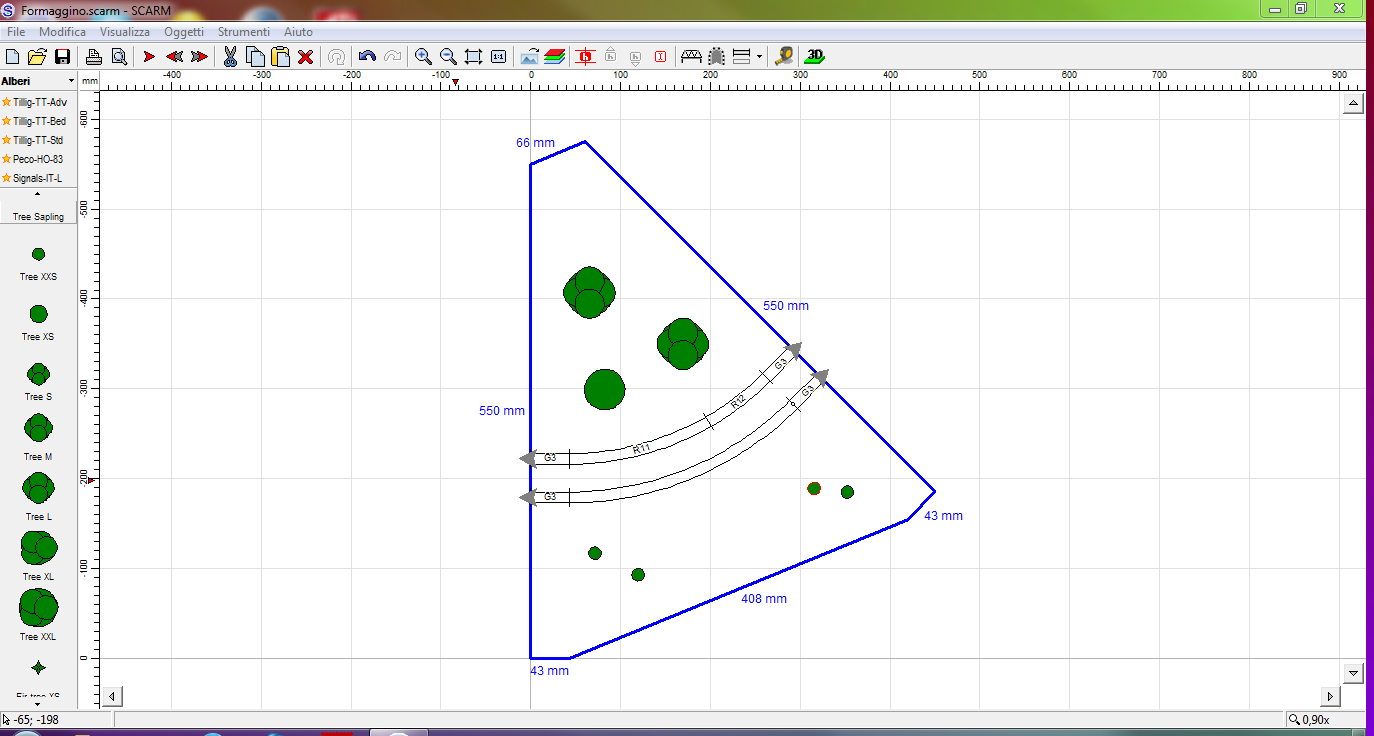

In questa immagine lo sviluppo del modulo:
Layout formaggino TT:
103,43 KB
Qui il 3D:
Immagine:
138,16 KB
E qui il file zippato contenente anche il progetto SCARM:
Modulo_Formaggino.zip (237,17 KB)
Le quote del piano di base sono indicative, ma rispettano abbastanza bene le norme del modulare.
Ho notato che con SCARM non è possibile spostare i vertici del piano di base con una risoluzione inferiore al millimetro e nello studio del layout si generano delle piccole tolleranze.
Magari sono io che non so come fare [:I]
In conclusione questo layout potrebbe essere implementato anche per una soluzione bivalente così da permetterne l'uso come curva intena o esterna; basta modificare il piano di base e renderlo simmetrico.
Edgardo
