Come sistemare una giunzione malfatta?

[gavinca]

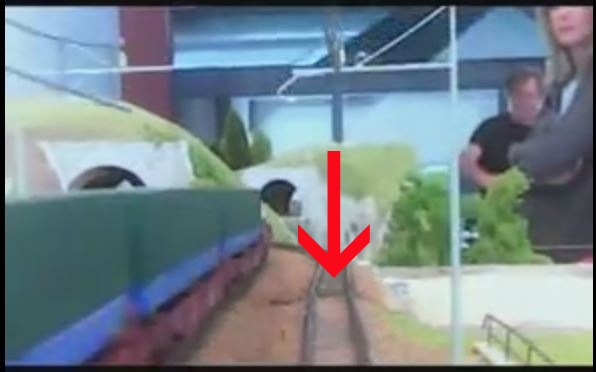

Uno dei puinti critici evidenziati da Roy nel filmato di Malpensa era il mio modulo torrente Mastallone.
Immagine:

76,23 KB

In questi giorni ho montato il modulo torrente con la sottostazione da lato problematico per verificare se fosse possibile sistemare il problema.
La sottostazione nelle varie manifestazioni si è "accoppiata" senza problemi con diversi moduli quindi direi che è un buon esempio da seguire.

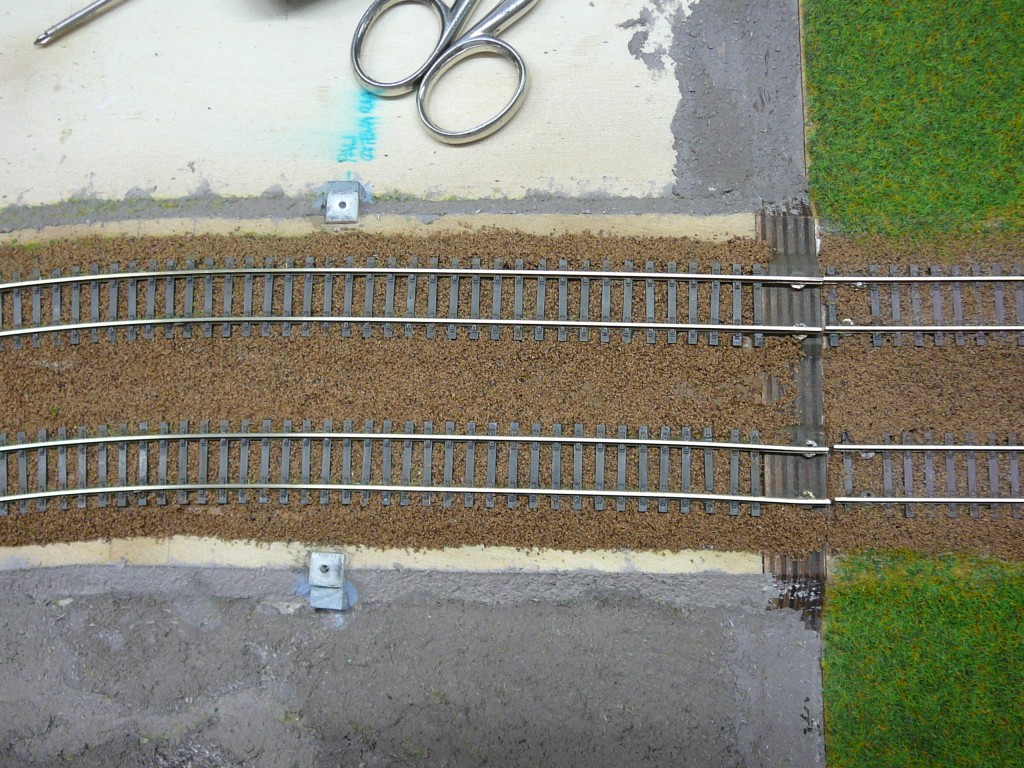

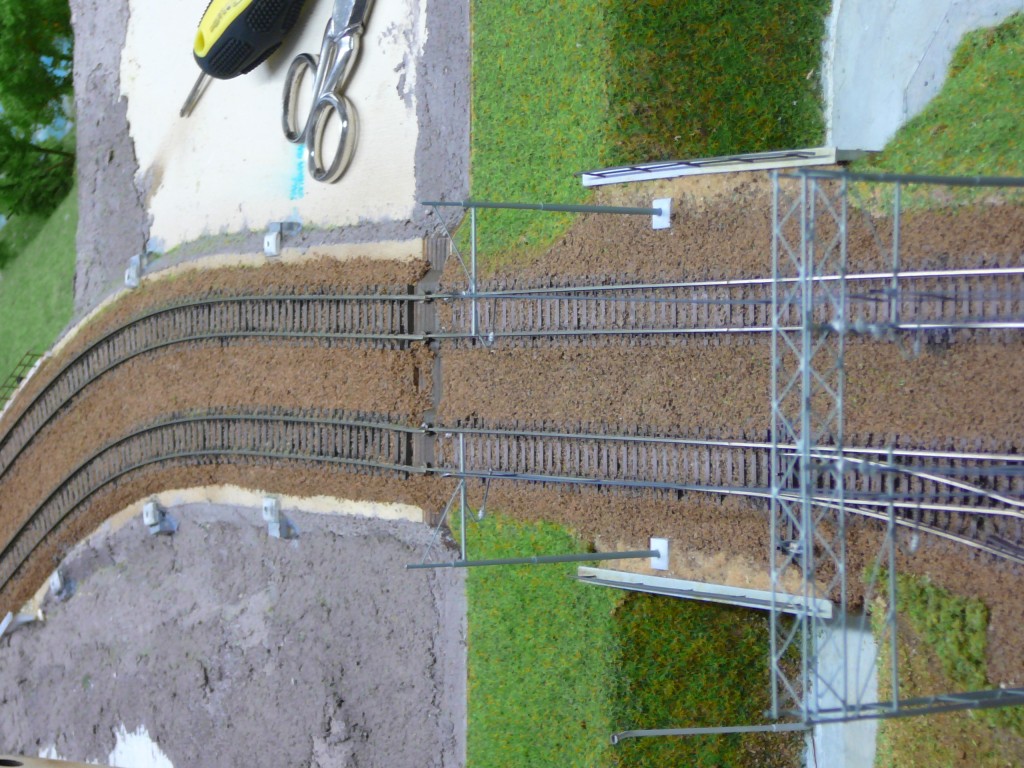

Queste sono 2 foto che evidenziano bene come si presentano i 2 moduli accoppiati
Immagine:

296,54 KB

Immagine:

245,46 KB

A me non viene in mente altra soluzione che rimuovere colla e ballast fino all'altezza dei pali della catenaria e ri-allineare i binari
Esiste un solvente che scioglie solo il vinavil e non le traversine in plastica ?

Se però avete qualche idea meno invasiva ne sarei molto felice

[Docdelburg]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">gavinca</font id="red">


Esiste un solvente che scioglie solo il vinavil e non le traversine in plastica ?

[/quote]

L'acqua!
Applica qualche pennellata d'acqua tiepida e aspetta 10-15 m' così che riesca a penetrare un pò nel ballast. Poi con una spatolina pian piano cerchi di rimuoverlo.

[Handyman]

Alcool. Funziona moto bene anche il miscuglio acqua-alcool.

[Edgardo_Rosatti]

Non so Carlo, ma se la brasatura delle rotaie sulle viti non è in dima, puoi anche togliere il vinavil con acqua o alcool che rimarranno sempre disallineate.

Semi OT:
Purtroppo questa lavorazione viene fatta dai singoli modellisti proprietari del modulo e ogniuno ha per così dire la sua "mano".
Noi non abbiamo ancora studiato bene un sistema pratico e sicuro per risolvere questo problema.
C'è chi usa le viti, mentre io e non solo, le basette.
Alla fine è la dima che dovrebbe far combaciare tutti i moduli.

Mi sta venendo in mente una pazzia per il futuro; visto che le testate sono tagliate al laser e sono precise, non si potrebbe modificare il disegno per inserire delle guide lungo tutto lo spessore della testata?
Io la butto lì, tipo uno scalino che funga da battuta per le rotaie in modo da essere sicuri dell'allineamento delle stesse

Questo risolverebbe il problema per i nuovi moduli, ma non per i vecchi.

[Docdelburg]

Quando non si ha un altro modulo cui far riferimento, si usa spesso uno specchietto posto addossato alla testata e rivolto verso il binario. In questo modo si può controllare in modo abbastanza preciso se il tratto di binario presso la testata è dritto oppure no.
Nel tuo caso, avendo un altro modulo su cui fare riferimento, penso che una volta tolto il ballast tu possa riposizionare il binario dissaldandolo dalle viti e riposizionandolo. Servisse, potresti mettere una seconda fila di viti 2 o 3 traversine prima del limite, in modo che almeno gli ultimi 2-3 cm di binario siano allineati correttamente e diritti.

[Fabrizio]

Ricordo quel problema Carlo, già a Novegro mi pare. Credo che i consigli ricevuti finora siano ottimi.

Nel caso si dovessero rifare le testate, in effetti, avere una sede ad incastro per la posa dei binari sulla testata sarebbe una ottima cosa.

Quando ho fatto il mio ricordo che, pur usando la dima, c'era un po' di tolleranza nel montare i due listelli sulla dima stessa. Questo potrebbe dar luogo a problemi e li ha dati con il mio modulo quando è stato accoppiato con la segheria.

[gavinca]

Il problema si era evidenziato a Novegro, poi Edgardo con pinza e saldatore ci aveva messo una pezza.

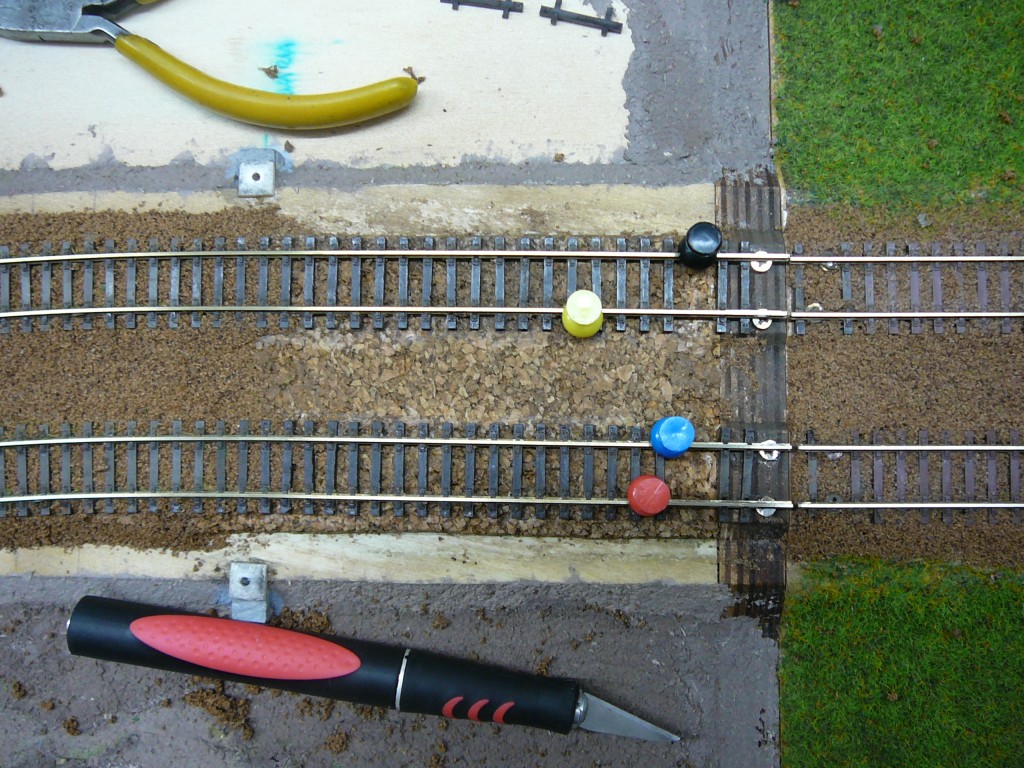

Ora con acqua calda, alcool, acetone che scioglie il vinavil, e un po' di pazienza sono riuscito a ripulire 12 cm di binari.
Ho rimosso le saldature e sembra che in binari si possano riallineare a quelli della sottostazione.
Immagine:

283,27 KB

[Andrea]

Molto bene Carlo, arrivo solo ora e sono contento che tu abbia risolto.
Per quanto riguarda la proposta delle nuove testate, la trovo interessante, ma dobbiamo prima smaltire quelle "in magazzino" (e sono parecchie....)

[Docdelburg]

Ottimo intervento Carlo!

[Edgardo_Rosatti]

Per quanto riguarda la dima, i fori di fissaggio se non erro sono da 12 mm, mentre i bulloni che usiamo sono da 8.
Questo venifica un po' l'uso della dima, perchè c'è molta tolleranza.
Si potrebbe anche fare in modo di inserire nei fori della dima dei tondini in legno da 12 mm per avere così una buona centratura.

Comunque anche le schede non andavano bene e le abbiamo rifatte ben 3 volte

[Fabrizio]

Bel lavoro Carlo, adesso mi sembra sia tutto ok

Per la dima, a parte i fori, nei quali io effettivamente avevo immesso dei tondini da 12 mm, ma era proprio una tolleranza nel fissare i due listelli. Se ne era parlato qui

topic.asp?TOPIC_ID=7493

[gavinca]

La dima attuale permette un po' di gioco sia nel montaggio che nel posizionamento dei binari se fosse disponibile una che vincola in modo preciso i binari (magari realizzata in fotoincisione) per saldatura e incollaggio parte dei nostri problemi sarebbero risolti.

Poi nel mio caso era un errore di posizionamento dei bimari, fossi stato più preciso ora non sarei qui a disfare il lavoro già fatto.

[MrMassy86]

Ottimo lavoro Carlo, sono contento tu abbia risolto Massimiliano
