Progetto di plastico in scala N per nuovo utente

#1 Messaggio da Docdelburg »

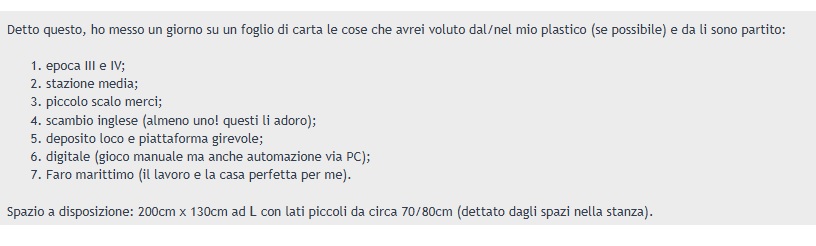

Sul forum amico ASN un nuovo utente ha chiesto un confronto per definire il progetto di un nuovo plastico. Di seguito i punti che vorrebbe fossero compresi nel progetto, oltre al fatto, menzionato successivamente, di voler utilizzare l'armamento Minitrix. Sottolineo le misure a disposizione: 200x130 cm con profondità massima 70-80 cm.
Riporto qui la mia ultima proposta che ritengo possa interessare a qualche altro utente ed essere la base per qualche sviluppo progettuale.

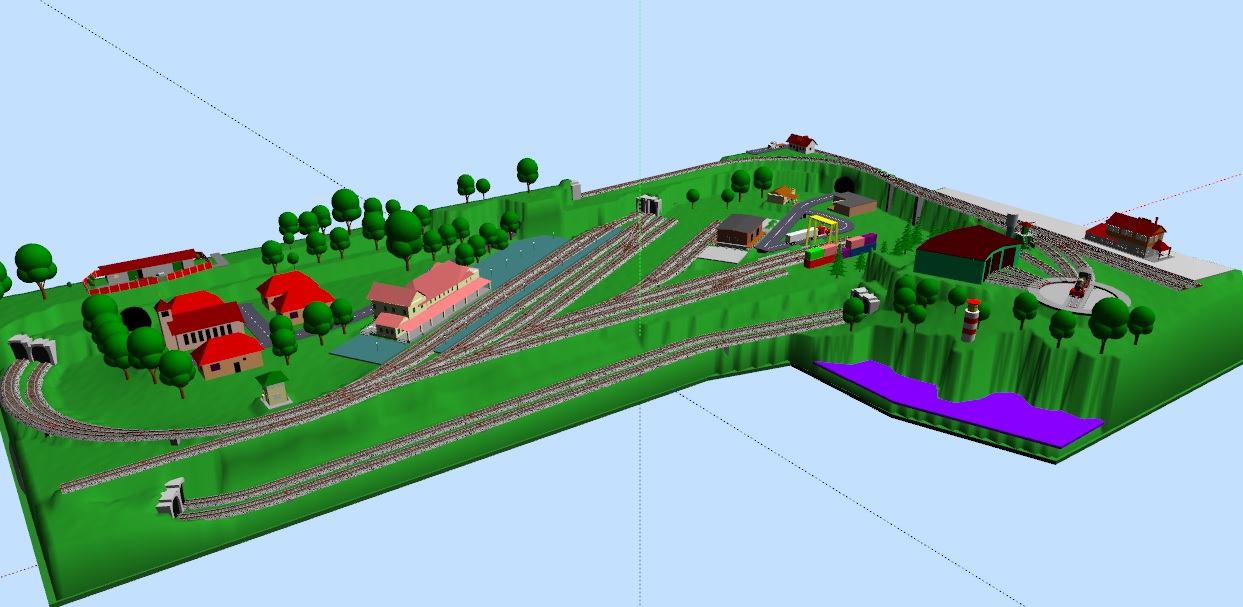

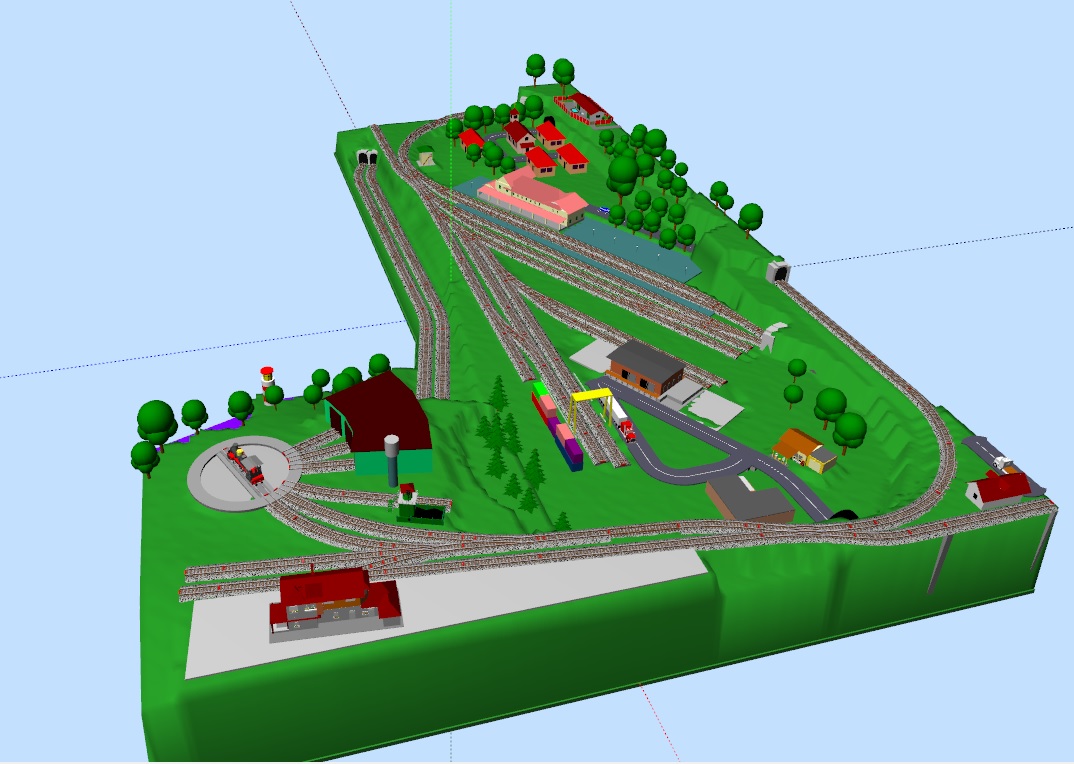

Partiamo dalla vista d'insieme in 3D realizzata col programma Scarm.
TER 3D C.jpg
TER 3D B.jpg
TER 3D A.jpg

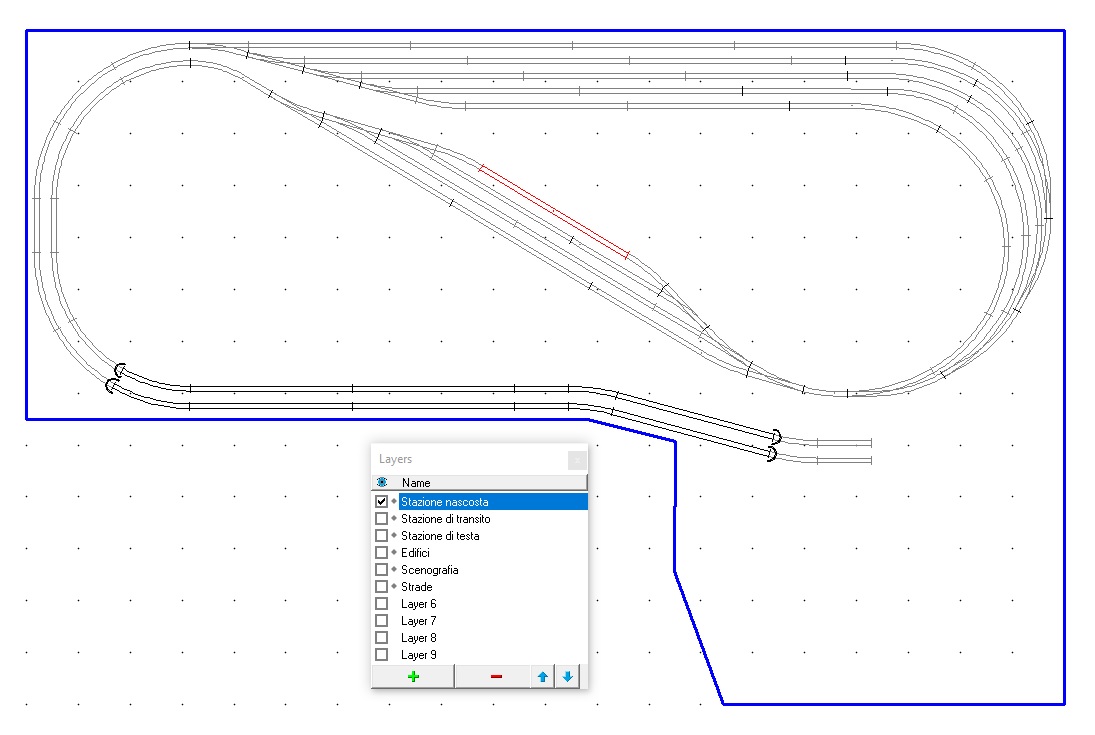

Livello zero con stazione nascosta
TER 2D LIVELLO 0.jpg

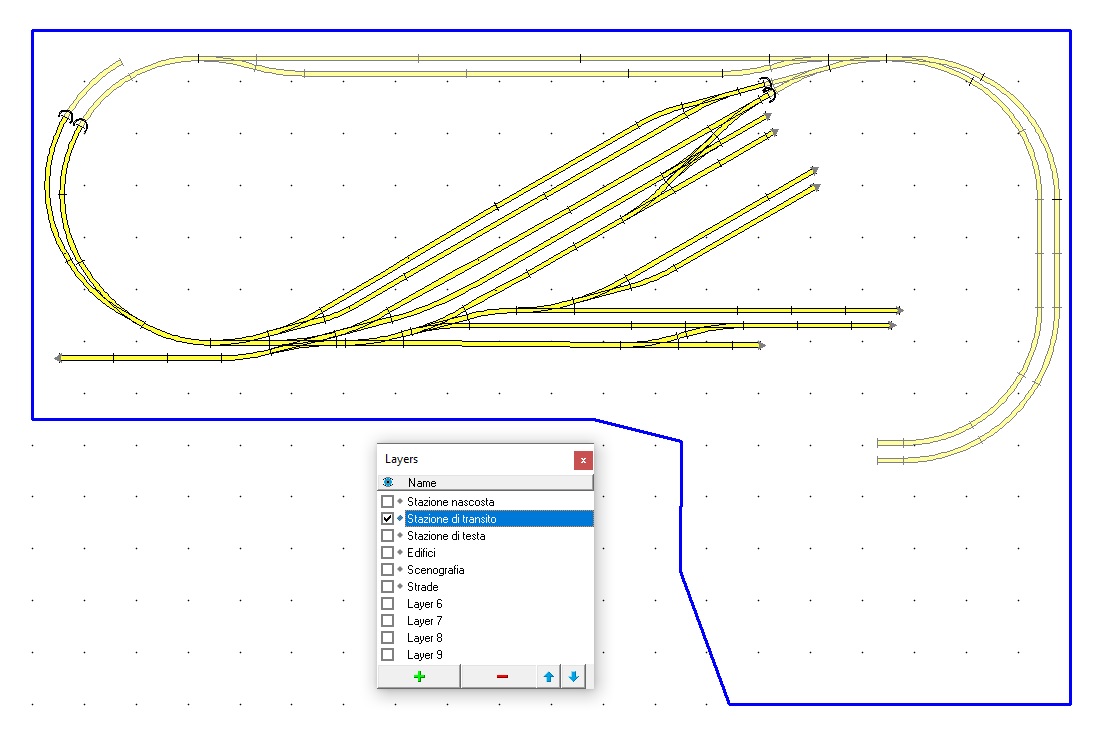

Livello 1 con stazione di transito, scali merci e asta di manovra
TER 2D LIVELLO 1.jpg

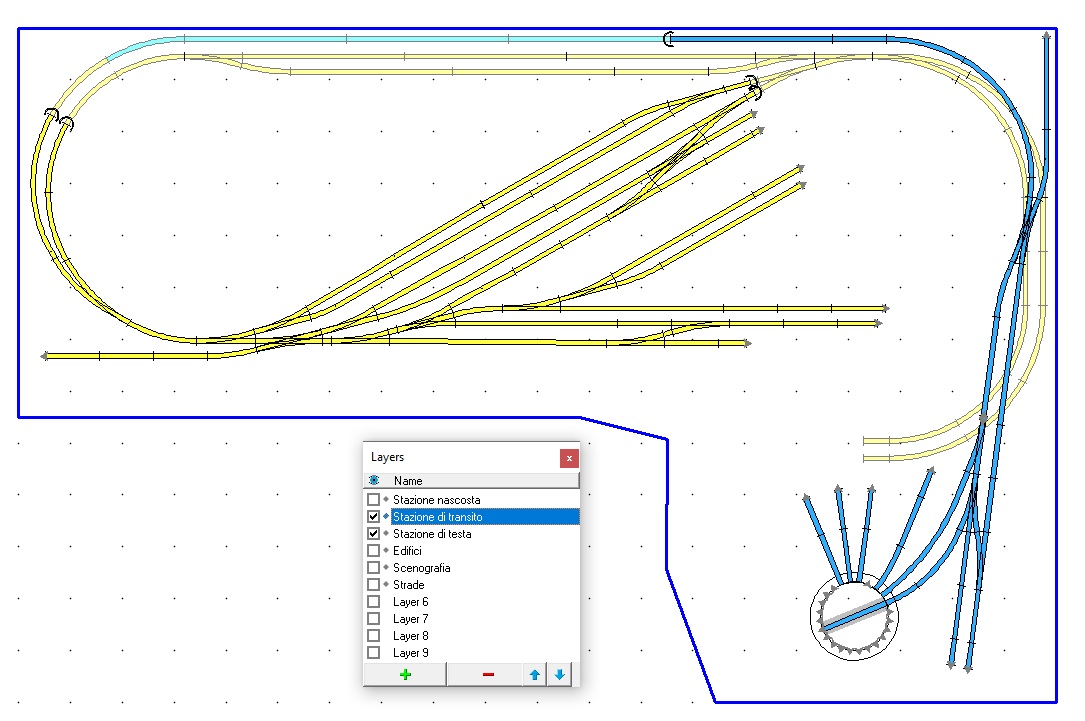

Livello 1 e 2 con stazione di testa munita di piattaforma, deposito loco e piccolo raccordo ad un magazzino
TER 2D LIVELLO 1 E 2.jpg

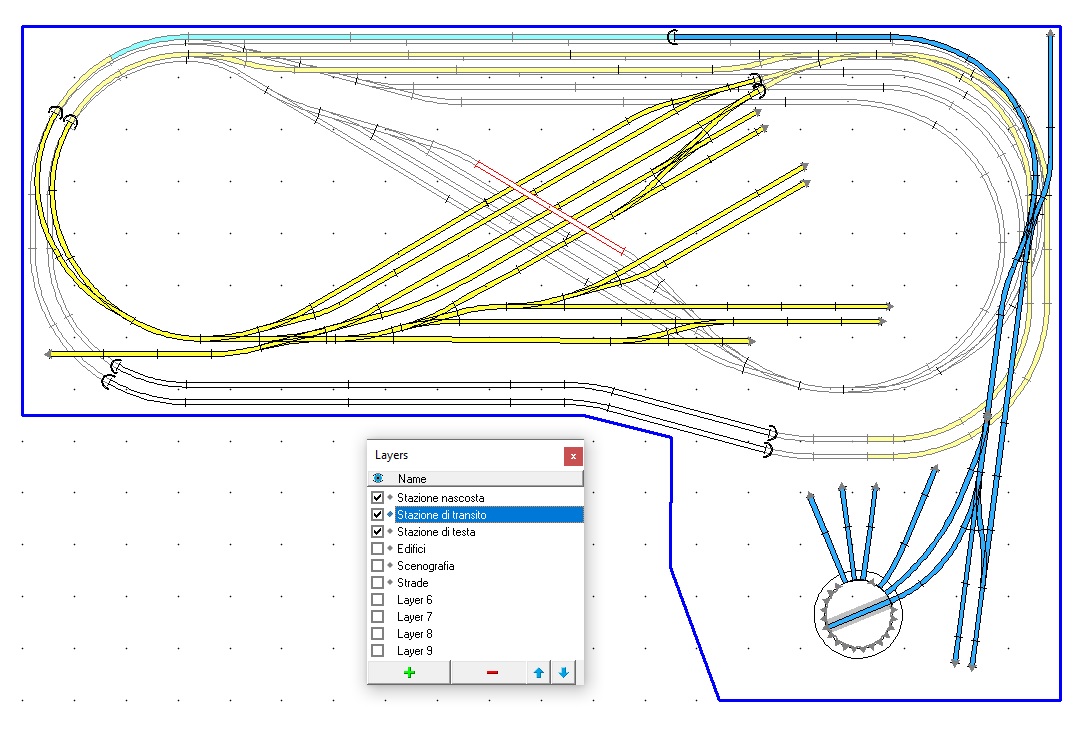

I tre livelli sovrapposti
TER 2D FULL.jpg

Si è scelto di realizzare due cappi di ritorno (uno per la stazione nascosta e uno per quella di transito) per permettere allo stesso convoglio di procedere sempre con loco in testa ed avere la possibilità di percorrere la stazione di transito nelle due direzioni, come al vero.
Rimango a disposizione per illustrare alcune altre scelte progettuali minori se di vostro interesse.

Di seguito il file compresso dell'intero progetto da scaricare per chi volesse approfondire o fare valutazioni
RICC03.zip
