creare sezione di blocco

[filipo1]

volevo realizzare una sezione di blocco , ma non riesco a deciderne la lunghezza.

ho letto in internet le varie lunghezze delle loco e credo che intorno ai 25 cm (che mi sembrano tanti) ci entrino tutte

ma con un elettrotreno come si fa? ( la presa di corrente dovè ??)

[19max57]

sull'elettrotreno è motorizzata di solito 1 unità dico di solito in quanto i nuovi credo siano motorizzati su più unità! quindi basta girare la motrice e vedere dove sono le lamelle prendi corrente oppure leggere il foglio con lo spaccato del modello in dotazione allo stesso!comunque dipende molto da cosa vuoi realizzare come blocco innanzitutto se digitale o analogico e se è comandato da sensori sui binari nel caso di sensori e analogico puoi sezionare tutta la lunghezza del treno ( che va bene anche per il digitale) e inserire all'interno della tratta sezionata un sensore che aziona un relè che toglie corrente alla tratta stessa quando sopra ci passa la loco

[filipo1]

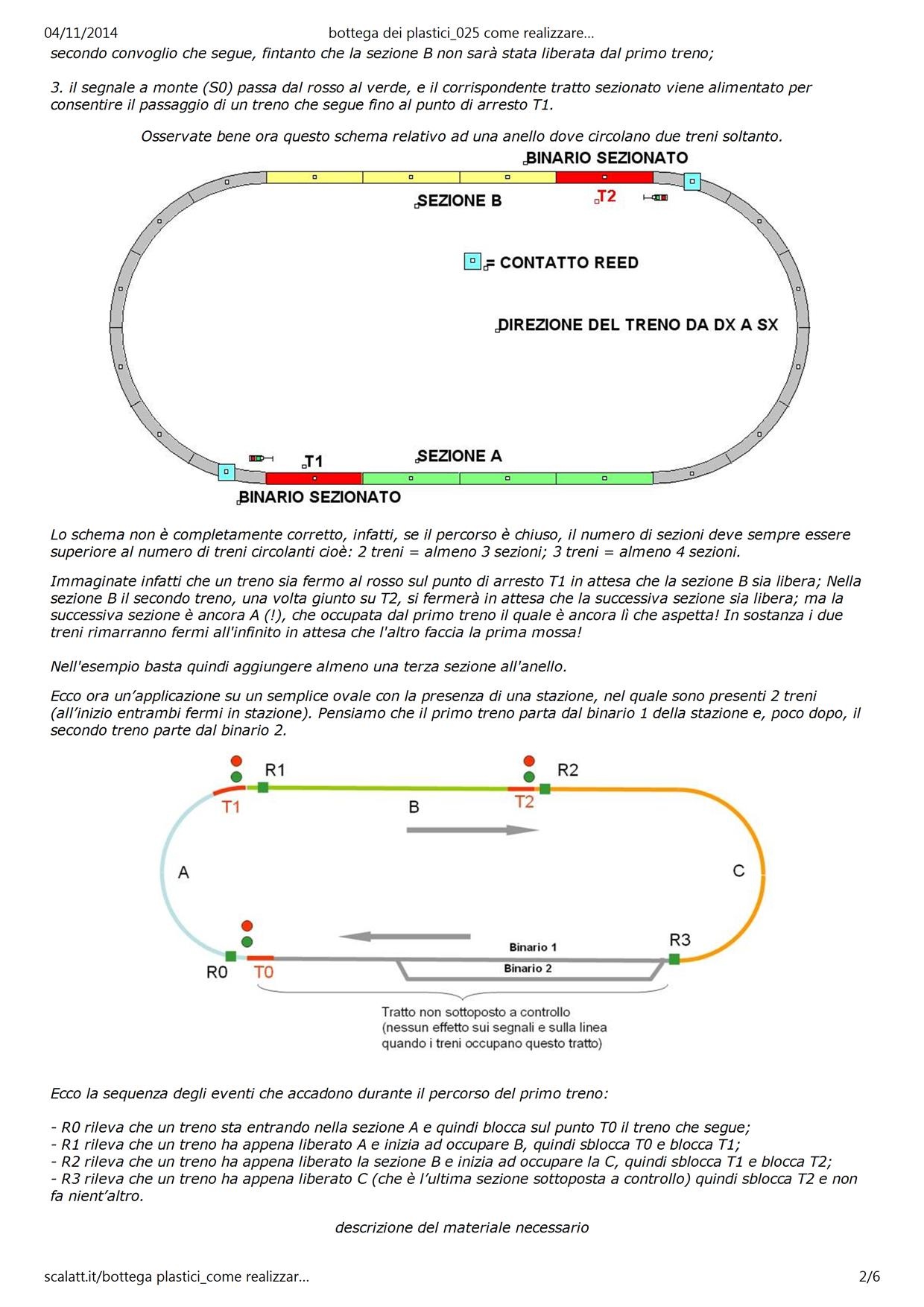

Immagine:

408,12 KB

il sistema mi è chiaro ma la lunghezza del "TO" ????

[19max57]

lo schema è corretto ,non hai i rallentamenti ed il treno si ferma sul tratto isolato in rosso.se vuoi fermare il treno in un punto esatto e quindi isolare anche il tratto in giallo ci metti un reed dove deve fermarsi e usi il sistema come lo hai postato tu invece che per comandare il relè che toglie corrente alla rotaia lo usi per abilitare (dare corrente)il reed di fermata che a sua volta comanda il relè che toglie corrente a tutta la tratta non è difficile ma ci sono soluzioni sicuramente migliori

[filipo1]

lo schema è corretto ,non hai i rallentamenti ed il treno si ferma sul tratto isolato in rosso.se vuoi fermare il treno in un punto esatto e quindi isolare anche il tratto in giallo ci metti un reed dove deve fermarsi e usi il sistema come lo hai postato tu invece che per comandare il relè che toglie corrente alla rotaia lo usi per abilitare (dare corrente)il reed di fermata che a sua volta comanda il relè che toglie corrente a tutta la tratta non è difficile <font color="red">ma ci sono soluzioni sicuramente migliori</font id="red">

ad esempio ??? grazie

[19max57]

prova a vedere qui http://www.webalice.it/trissa/Circuiti_ ... ogico.html
