Si, ha entrambe le uscite sia in corrente continua attacchi gialli che alternata bianco/nero le sue prestazioni sono sufficienti per il tipo di plastico . Non il massimo ma due tre loco le gestisce tranquillamente
https://www.fleischmann.de/it/product/1 ... ducts.html

[sal727]

Prenderlo usato?
https://www.ebay.it/itm/324452237221?ch ... gLAoPD_BwE

[aleps]

Si risparmierei non poco usato.. Solo un po di timore nel comprare su EBAY invece che da qualche negozio online, ma credo lo prenderò da comunque da li.. Grazie a tutti

[v200]

Volendo ho trovato questo da 2A piu performante sia del Fleischmann che del regolatore Piko della raccolta
https://www.tecnomodel-treni.it/dettagli.php?id=22197

[aleps]

L uscita alternata è quella blu-rossa?

[sal727]

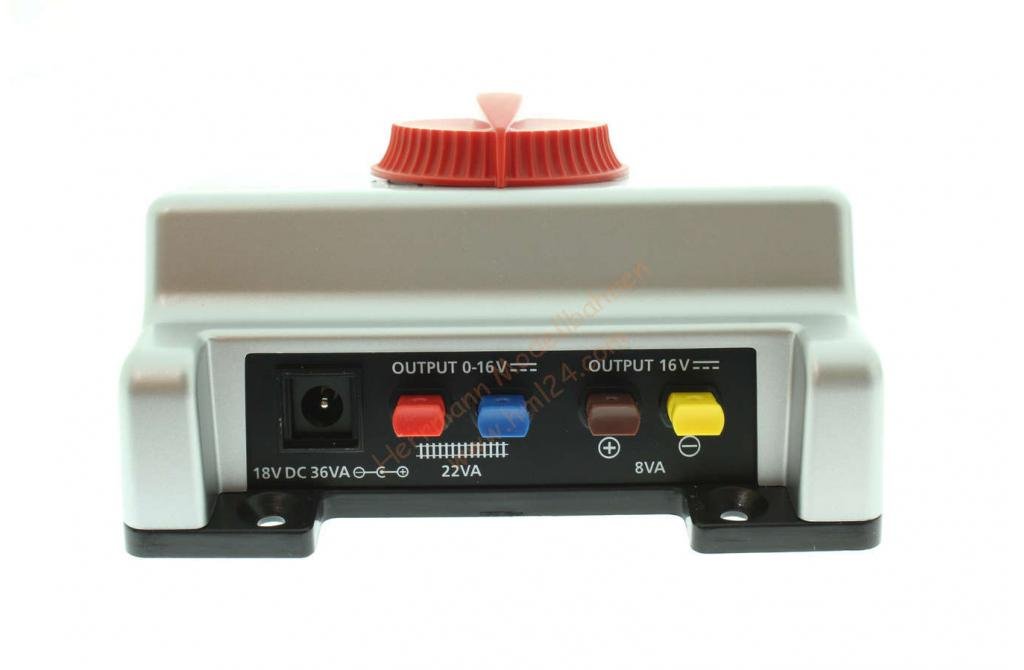

Qui si vede meglio, sono ambedue uscite DC

[v200]

Blu/rosso rotaie
giallo/marrone per deviatoi, segnali , lampadine
I deviato possono funzionare sia con corrente alternata che continua, idem per le lampadine ad incandescenza.
Per i led occorre avere evidenziato il positivo come segnato sul morsetto ( attenzione oltre alla corretta polarizzazione al led luminoso occorre una resistenza per accendersi è non bruciarsi )

[aleps]

A ok Credevo che i deviatoi potessero funzionare solo in corrente alternata.. Bene allora anche questo fa allo scopo nostro
Grazie mille

[v200]

In corrente continua funzionano tutti i deviatoi con attuatore elettro meccanico delle case classiche Minitrix, Fleischmann, Roco ,Piko solo per un modello Peco si può utilizzare la corrente continua. Ora non mi ricordo se sono stati utilizzati i motori Peco è quale modello o i similari Hornby che possono essere alimentati in continua .
Occorre poi capire quale alimentatore analogico Fleischmann è stato utilizzato in analogico per alimentare tracciato e deviatoi i vecchi toroidali avevano le uscite in cc e ca ( deviatoi ) mentre i nuovi svitchingh tipo il 6725 solo in continua sia per la marcia che per i deviatoi.
Devo rivedere un po di cose in merito alla raccolta visto il tempo trascorso , specialmente che motori furono utilizzati

[aleps]

Io ho comprato i motori Peco PL-11, come fu consigliato all epoca. . Mi confermi che posso usarli in cc?

[v200]

Sono andato sul sito della Peco è per alimentare i Pl 11 occorre Corrente Alternata da 16 V _ 2 A .
Voglio ancora vedere una cosa per capire se si possono anche alimentare in CC con un trafo di quelli che abbiamo visto

[v200]

Ecco trovato il problema , se si utilizzano i motori Peco alimentandoli esclusivamente con l'uscita di un trafo fermodellistico o commerciale occorre avere una Corrente Alternata da 16 V con almeno 2A .
Mentre se i motori Peco vengono alimentandoli tramite un circuito a scarica capacitativa o detto CDU occorre che il circuito sia alimentato in Corrente Continua da 16 V 2A. Sarà poi il circuito CDU a erogare la corrente alternata sotto forma di impulso, pertanto serviranno interruttori che si disalimentano in modo da non lasciare il motore alimentato.

[sal727]

Io quando li ho provati, li ho alimentati con 12v in continua e funzionavano

[v200]

Alla fine se non fai attivare più deviatoi in contemporanea basta un comune alimentatore commerciale da 16 V in CA con almeno 2 A inserendo gli appositi pulsanti.
Pertanto ti passo il link per il trafo Hornoby ideale per i tuoi motori https://uk.hornby.com/products/hm-2000- ... ant-r8012p
I pulsanti https://uk.hornby.com/products/lner-mk3 ... ra-11-r044

[v200]

Si azionandoli uno alla volta i motori durante i test di prova al limite si possono alimentare con corrente continua , infatti Francesco ( FraPis )
li testava con una comune pila da 9 V , solo che sul plastico se li utilizzi due assieme in CC hai notevoli cali di potenza.
Ora sul plastico non sono tanti i motori da azionare anche assieme , quindi al limite si potrebbe tentare di alimentare in CC anche calcolando che le molle degli aghi dei deviatoi D&A non sono forti come quelle dei Peco.
Comunque meglio seguire la via canonica del alimentazione in CA.

[aleps]

Ma il Trafo fleishmann 6755
https://www.ebay.it/itm/Fleischmann-675 ... 4854637056

Non ha la ca? Qui nella descrizione c'è o mi sbaglio?


Per i pulsanti Invece, ho intenzione di realizzare un semplice quadro sinottico (sulla base di quello di FraPis ma senza led) e ho comprato questi pulsanti per i deviatoi
https://www.compel-elettronica.com/it/i ... 40063.html

[sal727]

Si ce l'ha, è il simbolo sulla dx sopra l'icona dello scambio

[aleps]

Ok allora basta rompiamo gl indugi compro quello

[MrPatato76]

Io ho comprato i motori Peco PL-11, come fu consigliato all epoca. . Mi confermi che posso usarli in cc?

Sono comuni attuatori a bobina.
Per azionarli serve un impulso che alimenta una delle due bobine.
Questo impulso lo puoi erogare in continua od in alternata. Unica precauzione: se non hai interruttori di fine corsa, assicurati di usare dei pulsanti monostabili per comandare l'alimentazione.

[aleps]

I pulsanti che userò saranno questi
https://
redirect.viglink.com/?format=go&jsonp=vglnk_161254579847810&key=e4fd14f5d7f2bb6d80b8f8da1354718c&libId=kksk494t0102skr2000MLpjcsqied&subId=8a1f086a31d8283849ce3d473de03041&loc=https%3A%2F%2Fwww.scalatt.it%2Fforum%2Fviewtopic.php%3Fp%3D290402%23p290402&v=1&out=https%3A%2F%2Fwww.compel-elettronica.com%2Fit%2Finterruttori-a-leva-miniaturiz%2F4022-deviatore-miniatura-3a-250vac-1-sc-3-posizioni-autoritorno-0000026140063.html&ref=https%3A%2F%2Fwww.scalatt.it%2Fforum%2Findex.php%3Fsid%3Da60cb6a7c2a0f664b9f2e6cc7aa55cbd&title=Ferrovia%20Gottardo%20-%20consigli%20per%20principiante%20-%20Pagina%203%20-%20Forum%20GAS%20TT&txt=https%3A%2F%2Fwww.compel-elettronica.com%2Fit%2Fi%20...%2040063.html

Collegando i deviatoi a un semplice quadro sinottico

[v200]

Ciao Roberto, le istruzioni Peco per il Pl 11 indicano l'alimentazione in CA .
Con i test i motori scattano anche con la CC , non vorrei poi che sul plastico tra ghiaia, resistenze meccaniche varie , angolazioni varie l'attuatore interno non compia tutto il movimento che deve ma si posizioni in modo da lasciare gli aghi leggermente aperti causando svii .
Solitamente i motori Peco sono affamati di corrente, tanto che in alcuni casi di posizionamento non perfetto dei deviatoi Peco alcuni fermodellisti hanno persino eliminato la molla di ritorno dell asta guida aghi per agevolarne il movimento.

[aleps]

Peccato che tutti questi Trafo fleishmann sono fuori produzione, per forza di cose va comprato usato

[aleps]

Ciao a Tutti,
Vorrei replicare in maniera piu semplificata e senza i led il quadro sinottico proposto da FraPis, quindi lo farei con i 4 pulsanti (3 per i sezionamenti+1 per il tracciato) e i 3 pulsanti per i deviatoi. Prima di cimentarmi nei vari allacci, essendo le mie conoscenze elettriche pressochè nulle volevo condividere con voi un maccheronico schema elettrico. Non è un vero e proprio schema elettrico con le varie simbologie ma una simulazione dei fili (rossi e nero) che dovrò collegare ai vari pulsanti e al trafo tramite morsetti.

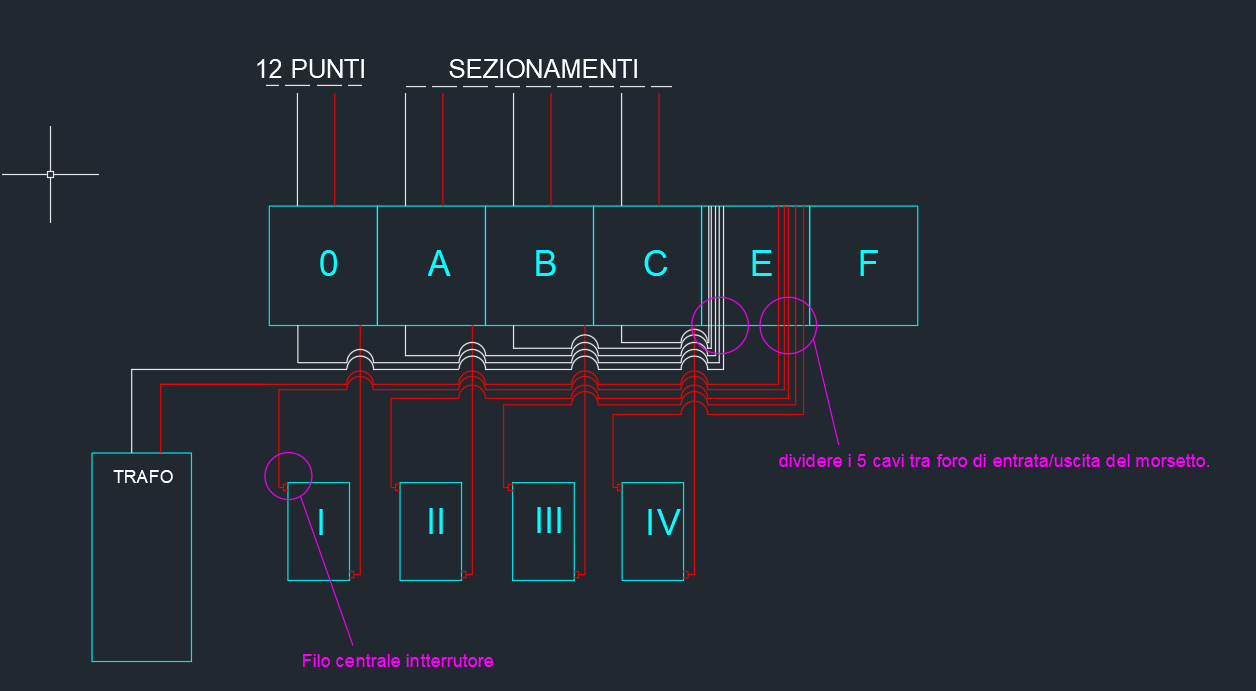

Come potete veder dall'immagine con "12 punti" ho indicato i vari punti di alimentazione messi lungo il tracciato mentre "sezionamenti" sono i tre tratti isolati. con i Numeri romani i 4 pulsanti on/off e per l'occasione ho comprato questi:

https://www.compel-elettronica.com/it/i ... 40100.html

In pratica, leggendo il rudimentale schema:
-il filo rosso che esce dal morsetto dei sezionamenti e dei "12 punti" viene collegato a una linguetta del pulsante , mentre un altro filo rosso lo collego al trafo (collegandoli tutti insieme tramite un mammut).
-il filo nero lo collego direttamente al trafo andandoli a giuntare tutti insieme tramite mammut.

se riuscite a capirci qualcosa, potete darmi un vostro feedback
Grazie

PS. seguirà schema analogo per collegamento deviatoi.

[MrPatato76]

Ciao Roberto, le istruzioni Peco per il Pl 11 indicano l'alimentazione in CA .
Con i test i motori scattano anche con la CC , non vorrei poi che sul plastico tra ghiaia, resistenze meccaniche varie , angolazioni varie l'attuatore interno non compia tutto il movimento che deve ma si posizioni in modo da lasciare gli aghi leggermente aperti causando svii .
Solitamente i motori Peco sono affamati di corrente, tanto che in alcuni casi di posizionamento non perfetto dei deviatoi Peco alcuni fermodellisti hanno persino eliminato la molla di ritorno dell asta guida aghi per agevolarne il movimento.

La forza di azionamento dipende dalla quantità di energia che ha a disposizione l'attuatore nel momento dell'azionamento.
Per aumentare questa quantità esistono dei circuiti a scarica capacitiva che aiutano molto l'attuatore in caso di necessità.
Sono molto semplici da costruire.

[MrPatato76]

Ciao a Tutti,
Vorrei replicare in maniera piu semplificata e senza i led il quadro sinottico proposto da FraPis, quindi lo farei con i 4 pulsanti (3 per i sezionamenti+1 per il tracciato) e i 3 pulsanti per i deviatoi. Prima di cimentarmi nei vari allacci, essendo le mie conoscenze elettriche pressochè nulle volevo condividere con voi un maccheronico schema elettrico. Non è un vero e proprio schema elettrico con le varie simbologie ma una simulazione dei fili (rossi e nero) che dovrò collegare ai vari pulsanti e al trafo tramite morsetti.

Come potete veder dall'immagine con "12 punti" ho indicato i vari punti di alimentazione messi lungo il tracciato mentre "sezionamenti" sono i tre tratti isolati. con i Numeri romani i 4 pulsanti on/off e per l'occasione ho comprato questi:

https://www.compel-elettronica.com/it/i ... 40100.html

In pratica, leggendo il rudimentale schema:
-il filo rosso che esce dal morsetto dei sezionamenti e dei "12 punti" viene collegato a una linguetta del pulsante , mentre un altro filo rosso lo collego al trafo (collegandoli tutti insieme tramite un mammut).
-il filo nero lo collego direttamente al trafo andandoli a giuntare tutti insieme tramite mammut.

se riuscite a capirci qualcosa, potete darmi un vostro feedback
Grazie

PS. seguirà schema analogo per collegamento deviatoi.

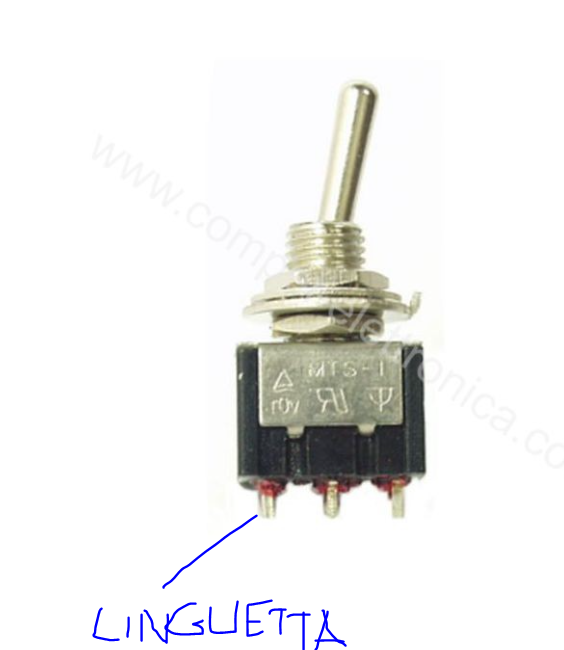

Quello che hai scelto, non è un pulsante ma un deviatore bistabile.
Attenzione: non sono la stessa cosa.

Onestamente non si capisce nulla dall'immagine del circuito che hai postato: invece di usare Autocad, prova a disegnarlo a mano, simulando anche una bozza di circuito e dove vuoi mettere i sezionamenti.
