Primissimo plastico da principiante.

[ClaBos]

Peccato...mi piaceva veramente tanto...pazienza..ripieghiamo sulla scelta corretta....

Oppure potrei convertire il tutto in epoca II/III...se si può..

[Excalibur]

Beh, considerato il fatto che non hai neanche iniziato la costruzione del plastico, a questo punto puoi ambientarlo in qualsiasi epoca desideri, dipende soltanto dai rotabili che hai a disposizione.

[NinoLamezia]

Peccato...mi piaceva veramente tanto...pazienza..ripieghiamo sulla scelta corretta....

Oppure potrei convertire il tutto in epoca II/III...se si può..

secondo me puoi convertire il tutto in epoca II/III....il perchè , parere da principiante .....guardando il tracciato e quanto sarà il diorama...la stazione sarà posizionata abbastanza lontana dal borgo di casette.....considerando poi la presenza di un fiume.....quindi,con molta fantasia, puoi immaginare che la stazione sia di epoca II poichè in seguito a un'alluvione sia l'unica rimasta integra....mentre il borgo lo farai in epoca III in seguito alla ricostruzione dello stesso.....Il mio è solo un suggerimento che nasce dal fatto che non stai creando un diorama che prende spunto da un luogo reale.....

[ClaBos]

Beh, considerato il fatto che non hai neanche iniziato la costruzione del plastico, a questo punto puoi ambientarlo in qualsiasi epoca desideri, dipende soltanto dai rotabili che hai a disposizione.

I rotabili per il momento, a mia disposizione, sono quelli dello start set.. Manterrò sicuramente la locomotiva a vapore ma potrei cambiare i vagoni.

Diciamo che mi piacciono molto gli edifici con quel non so che di austriaco/tedesco tipico!

[sal727]

c'è questa come epoca III
https://www.faller.de/App/WebObjects/XS ... rbach.html

[ClaBos]

c'è questa come epoca III
https://www.faller.de/App/WebObjects/XS ... rbach.html

Ambientando in epoca II il mio locomotore sarebbe appropriato?

[NinoLamezia]

c'è questa come epoca III
https://www.faller.de/App/WebObjects/XS ... rbach.html

...molto bella Salvatore....peccato però che il prodotto sia esaurito in fabbrica

[ClaBos]

https://www.ebay.it/sch/i.html?_from=R4 ... of&_sop=15

Su ebay ce ne sono a quintali

[sal727]

c'è questa come epoca III
https://www.faller.de/App/WebObjects/XS ... rbach.html

...molto bella Salvatore....peccato però che il prodotto sia esaurito in fabbrica

Basta cercarla con il codice e si trova

[v200]

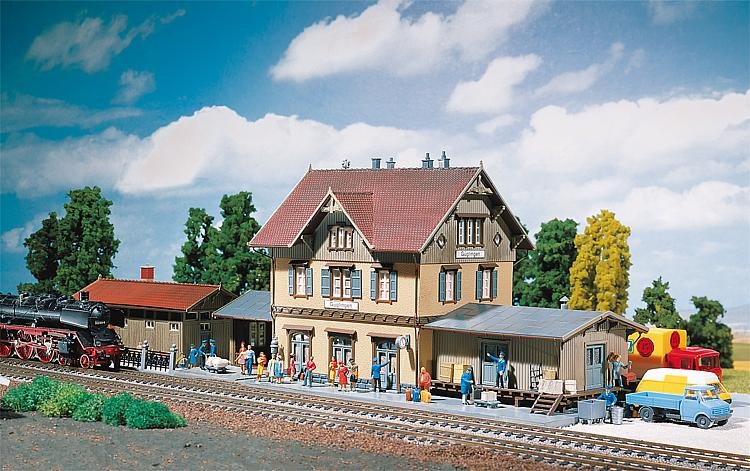

Come dal progetto descritto più su consiglio la stazione 212.107 il link della Faller https://www.faller.de/App/WebObjects/XS ... ingen.html
Qui precedentemente postata. L'archittettura molto standard di questo fabbricato permette di essere inserito in varie epoche senza grossi problemi, inoltre utilizzata da varie amministrazioni confluite nelle DR poi DB, per variare epoche basta poi scegliere pensiline più moderne ( come al vero ) mentre per un mix tra la II e la III i marciapiedi delle banchine passeggeri sovente non avevano tettoie è il fondo di calpestio era in terra battuta contenuta da assi in legno ai lati

[v200]

Purtroppo le DB hanno ricevuto da varie amministrazioni precedenti molti edifici per stazioni o magazzini sia da ferrovie private che ex statali come le K.P.V.E o quelle del Palatinato etc, quindi occorre fare attenzione a mettere la giusta iconologia degli edifici in base alla linea che si vuole replicare. Fortunatamente esistono edifici utilizzabili un po per tutto da epoca o stile

[ClaBos]

mentre per un mix tra la II e la III i marciapiedi delle banchine passeggeri sovente non avevano tettoie è il fondo di calpestio era in terra battuta contenuta da assi in legno ai lati

Ciao sarebbe qualche foto, anche di un'altra scala, per capire come sono fatte?

Grazie

[v200]

OK domani provvedo

[ClaBos]

Gentilissimo!!!!

[ClaBos]

Dovendo interporre tra binario e piano in compensato il sughero, quest'ultimo che spessore deve avere?
Andrà posizionato anche nella zona stazione oppure li non si mette?
Graxie

[NinoLamezia]

Dovendo interporre tra binario e piano in compensato il sughero, quest'ultimo che spessore deve avere?
Andrà posizionato anche nella zona stazione oppure li non si mette?
Graxie

.....guarda qui quanto a fatto Francesco....viewtopic.php?f=106&t=14725&start=75

[ClaBos]

Visto.. Quindi sughero da 2 mm...

Invece.. Le plance sotto il binario devono avere una qualche misura minima? Intendo come larghezza.

[v200]

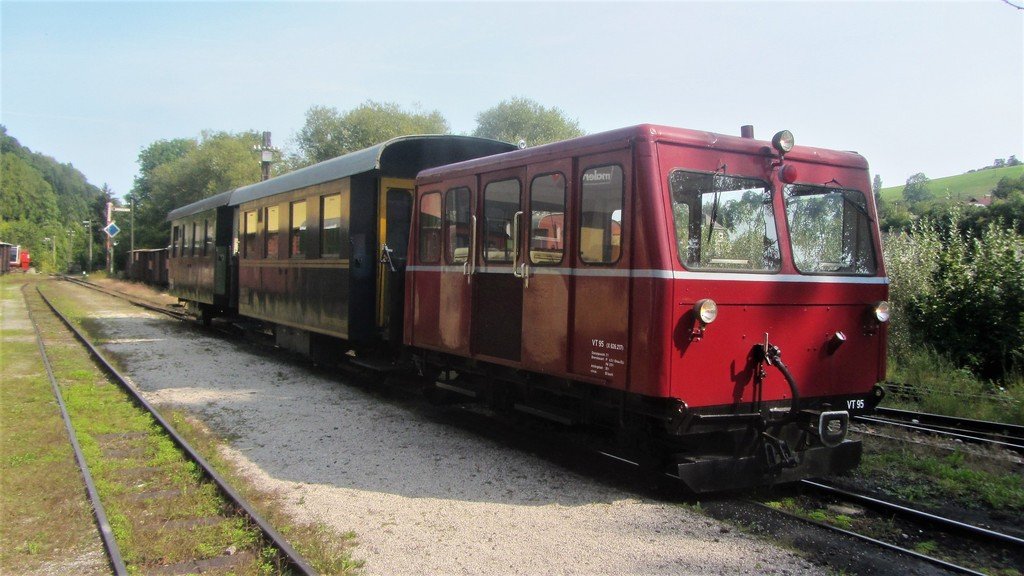

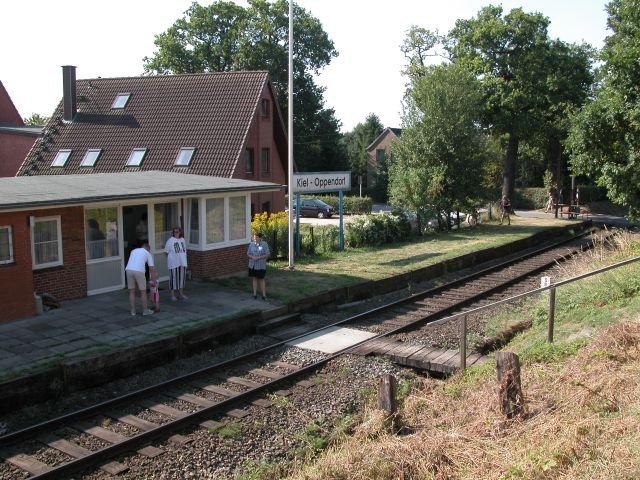

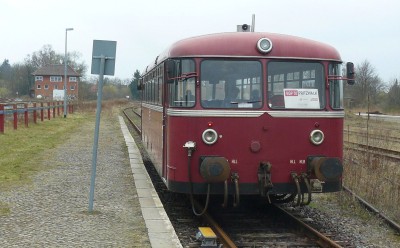

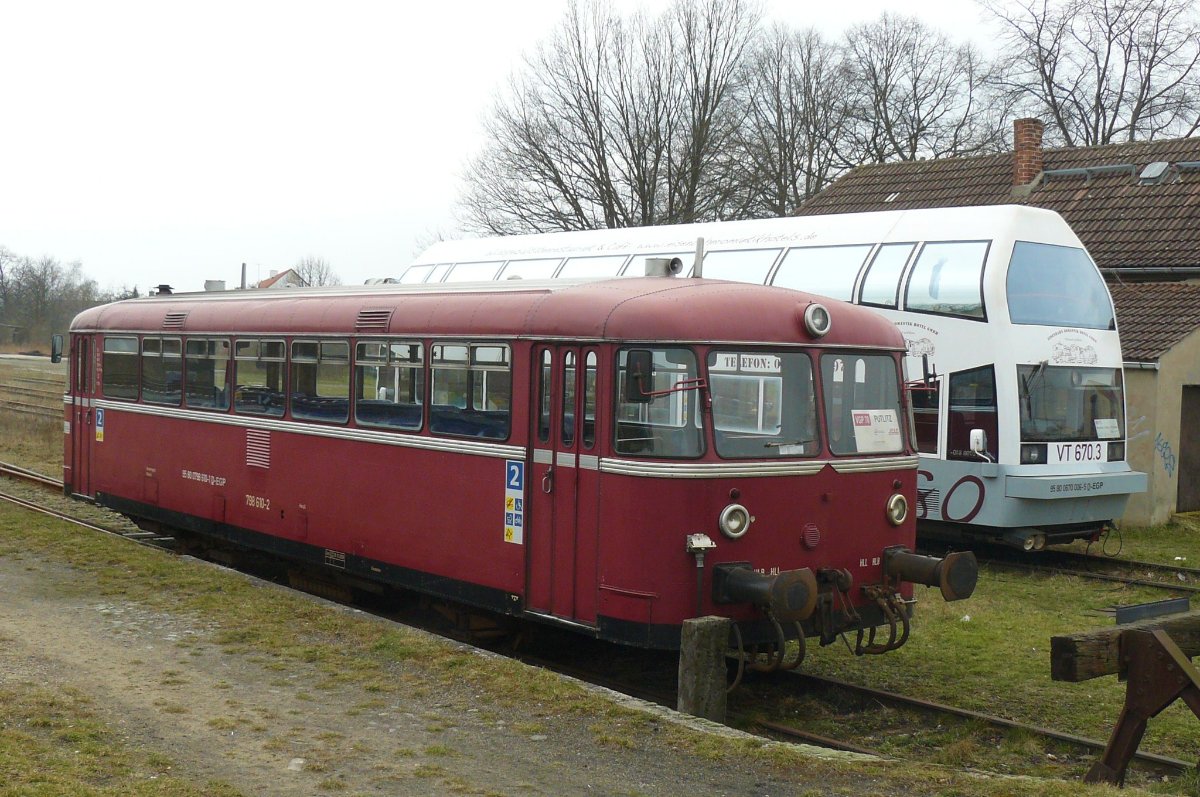

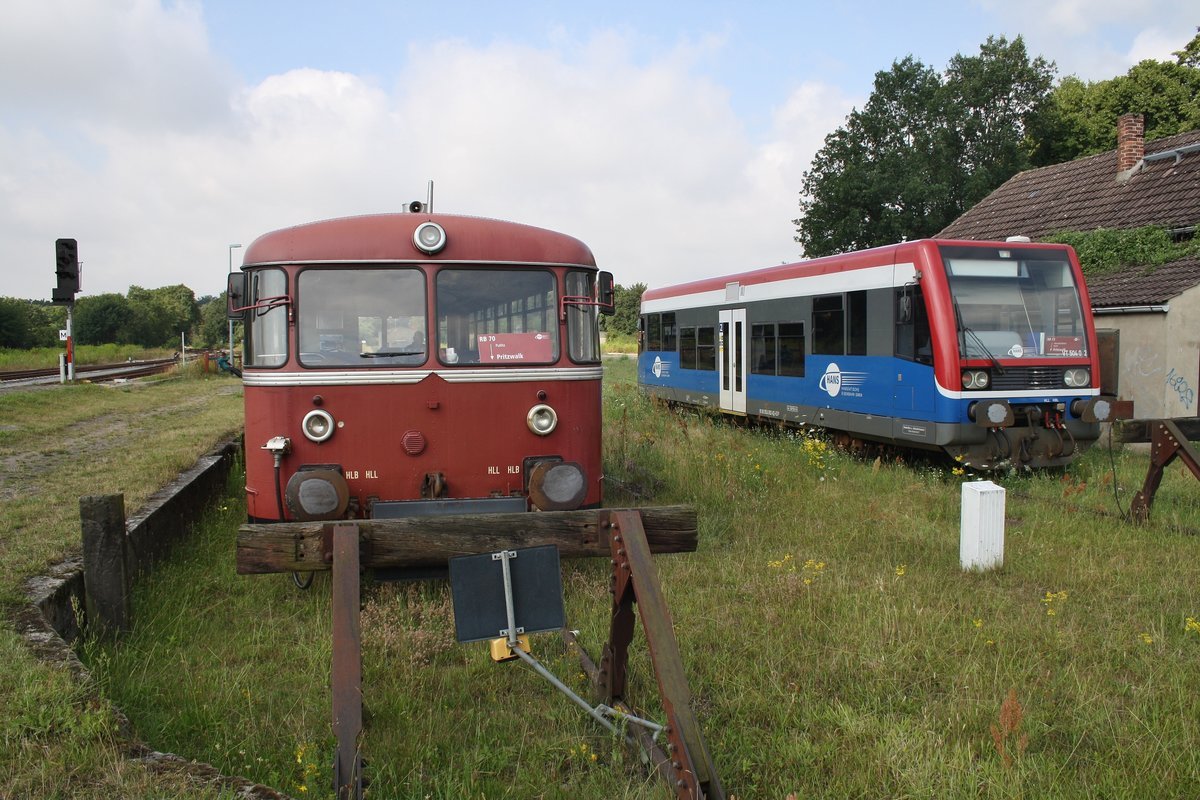

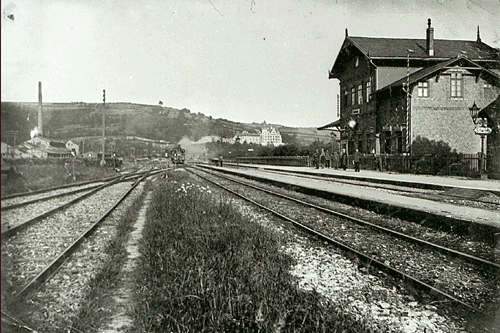

In epoca II era uso fare i marciapiedi tra i binari nelle stazioni secondarie in terra battuta e ghiaia, al posto dei muretti di contenimento si riutilizzavano le traversine in legno e le rotaie come paletti per mantenerle al loro posto. Con l' avvento delle ferrovie di stato DR ( Deutsche Reichsbahn ) epoca III inizi vennero utilizzati muretti in granito,mattone,cemento o pietra.

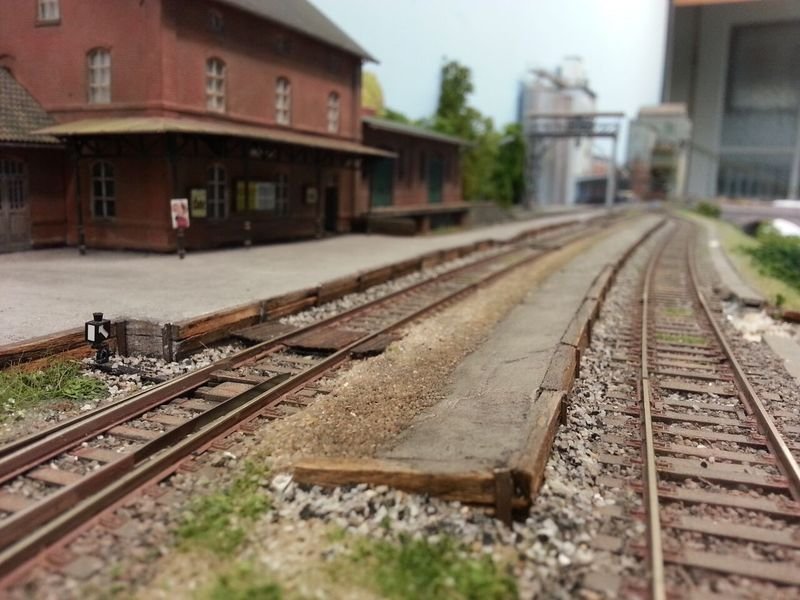

Qui l'esempio su un plastico

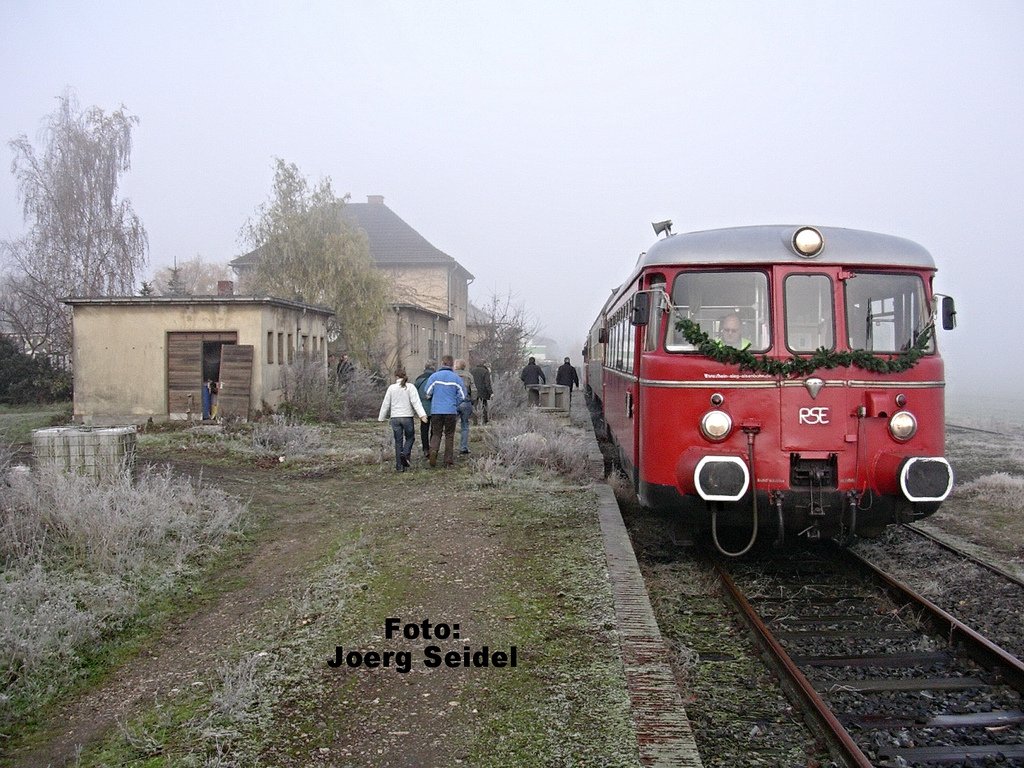

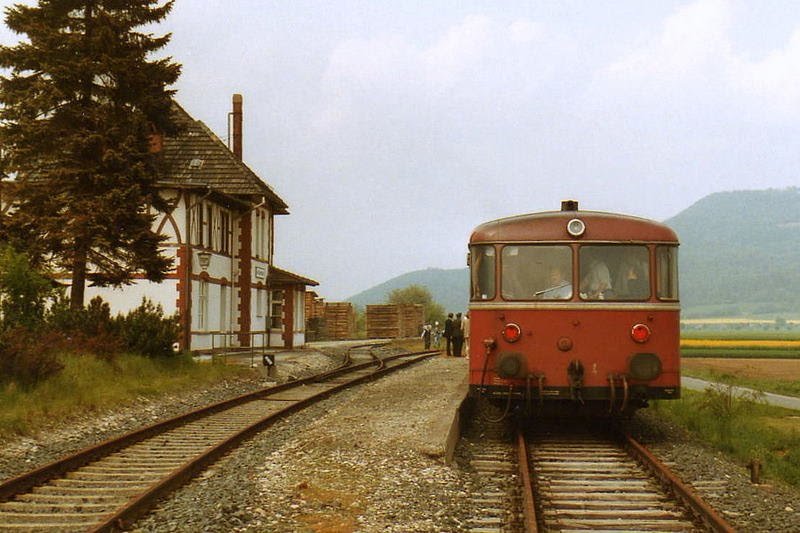

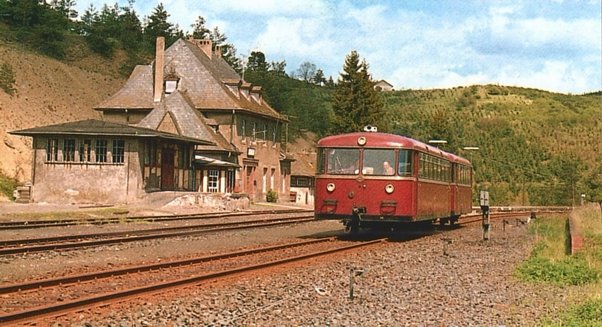

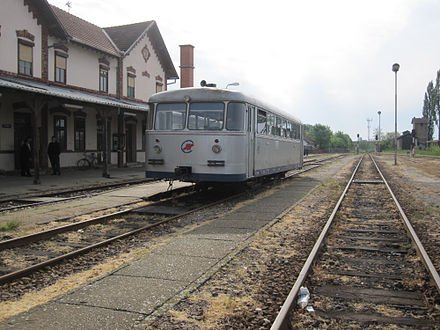

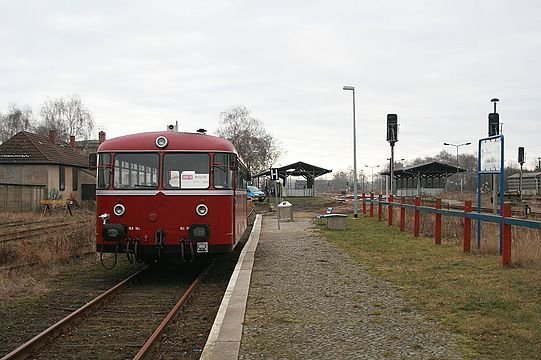

mentre qui alcuni esempi di ricostruiti

[ClaBos]

Grazie Roberto per la carrellata di foto.. Molto esaustive.
Lo stesso discorso valeva anche per le stazioni principali?

[NinoLamezia]

Visto.. Quindi sughero da 2 mm...

Invece.. Le plance sotto il binario devono avere una qualche misura minima? Intendo come larghezza.

...prova a stampare quanto fatto da Francesco....sono le sagome delle plance della DeA con sopra segnato lo spazio occupato dal sughero

....se non mi sbaglio devi stamparlo su foglio a4 perchè 1:1....comunque chiedi a Francesco

[v200]

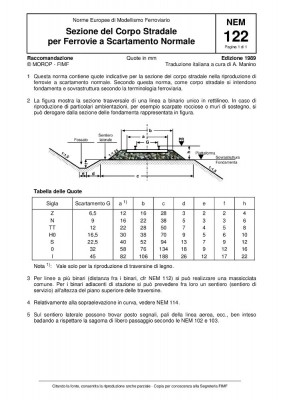

Altezza binario più sughero 6 mm norme fremo 2 mm sughero, 4 mm binario con traversine.
In piena linea occorre elevarsi bene dal piano di campagna mentre in stazione il livello è minore quindi si allo strato di sughero sotto alla linea che sbordi 1 cm ai lati oltre la traversina. Al vero nei fasci stazione l'altezza è minore per simularne la situazione stendiamo tutto il sughero dove la collocheremo, specialmente se abbiamo dei binari paralleli in modo che in mezzo non si crei un solco troppo profondo anzi quasi nullo. Discorso contrario in piena linea lo stacco tra due binari paralleli deve essere netto per far notare le due massicciate

[v200]

No le stazioni principali avevano i muretti in granito sia in epoca II che III, per il telaio segui la discussione di Francesco molto completa e valida

[ClaBos]

Visto.. Quindi sughero da 2 mm...

Invece.. Le plance sotto il binario devono avere una qualche misura minima? Intendo come larghezza.

...prova a stampare quanto fatto da Francesco....sono le sagome delle plance della DeA con sopra segnato lo spazio occupato dal sughero

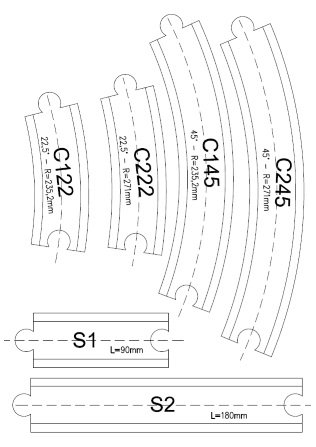

20171016131735_Plance DeA.jpg

....se non mi sbaglio devi stamparlo su foglio a4 perchè 1:1....comunque chiedi a Francesco

Provo a stampare e vedo cosa ne risulta.

Più che altro mi servono delle misure esatte perché, avendo una fresa cnc a 3 assi, mi vorrei fresare tutti i pezzi e poi assemblarli.. Come i pezzi della DeAgostini.

Sto "ricalcando" il tracciato di SCARM con un CAD per poi trasferire il tutto in macchina... Sono un "traforo" 2.0!!!!

[ClaBos]

Altezza binario più sughero 6 mm norme fremo 2 mm sughero, 4 mm binario con traversine.
In piena linea occorre elevarsi bene dal piano di campagna mentre in stazione il livello è minore quindi si allo strato di sughero sotto alla linea che sbordi 1 cm ai lati oltre la traversina. Al vero nei fasci stazione l'altezza è minore per simularne la situazione stendiamo tutto il sughero dove la collocheremo, specialmente se abbiamo dei binari paralleli in modo che in mezzo non si crei un solco troppo profondo anzi quasi nullo. Discorso contrario in piena linea lo stacco tra due binari paralleli deve essere netto per far notare le due massicciate

Posso utilizzare questa immagine come riferimento?

[NinoLamezia]

....chiedi al tuo edicolante di qualcuno che acquista i fascicoli della DeA del Gottardo...il perchè la DeA consiglia di tenere da parte i supporti dove erano incise le plance...e se sei fortunato puoi contattarlo e avrai una dima perfetta delle plance....
