Ferrovia del Gottardo De Agostini scala N

[Sergio Trucco]

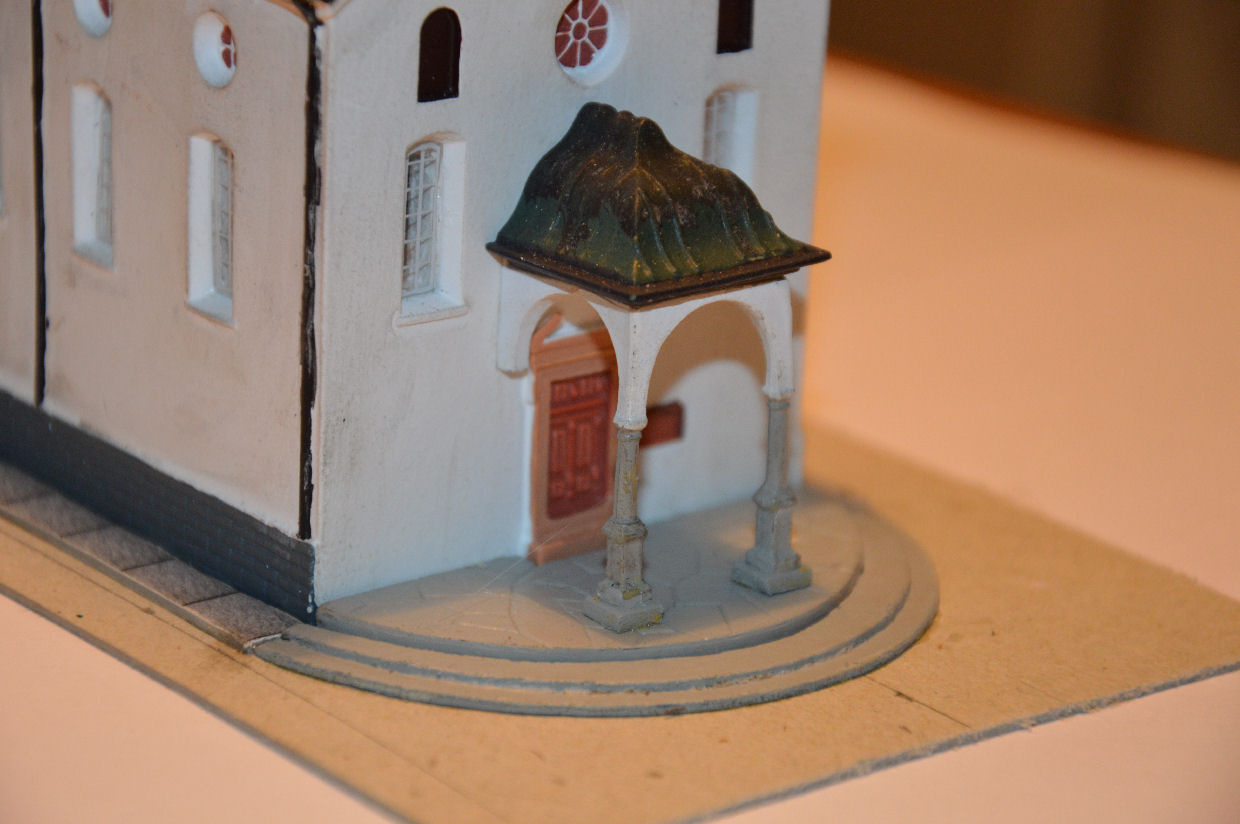

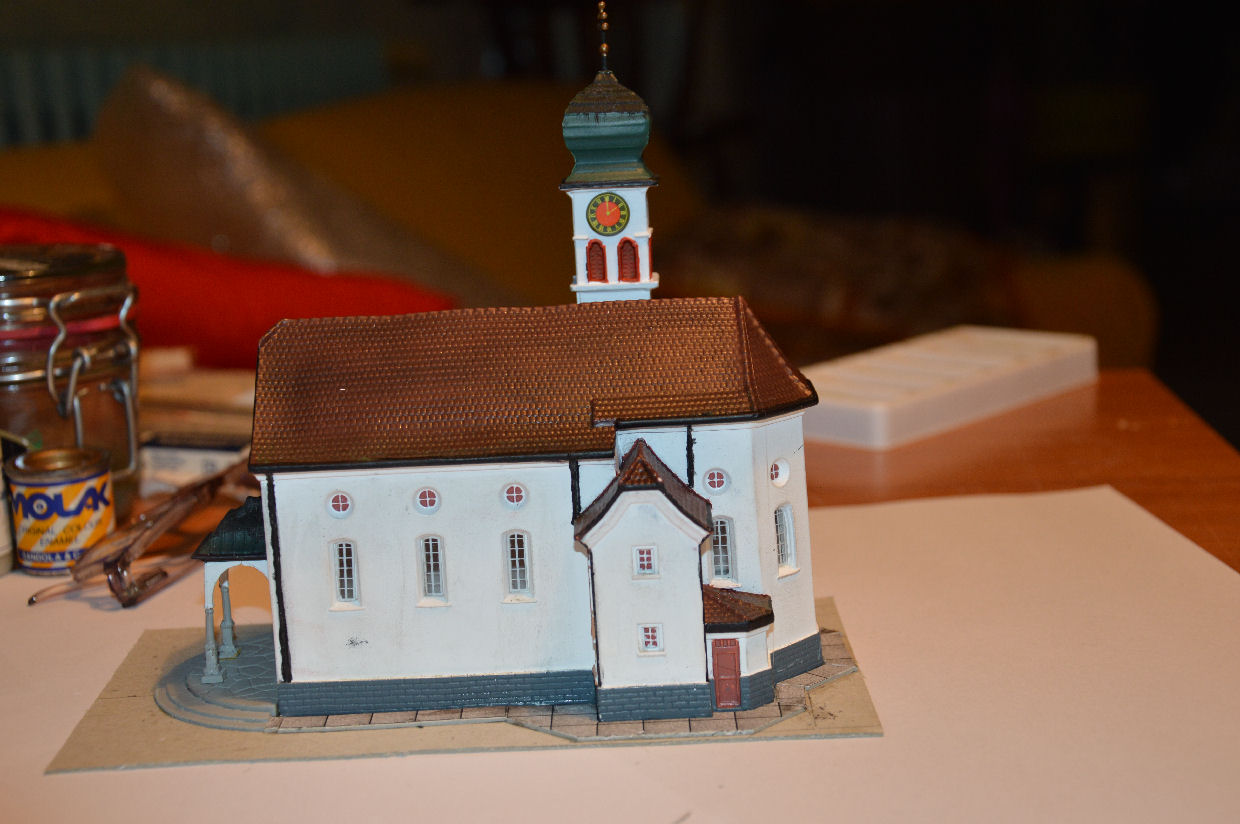

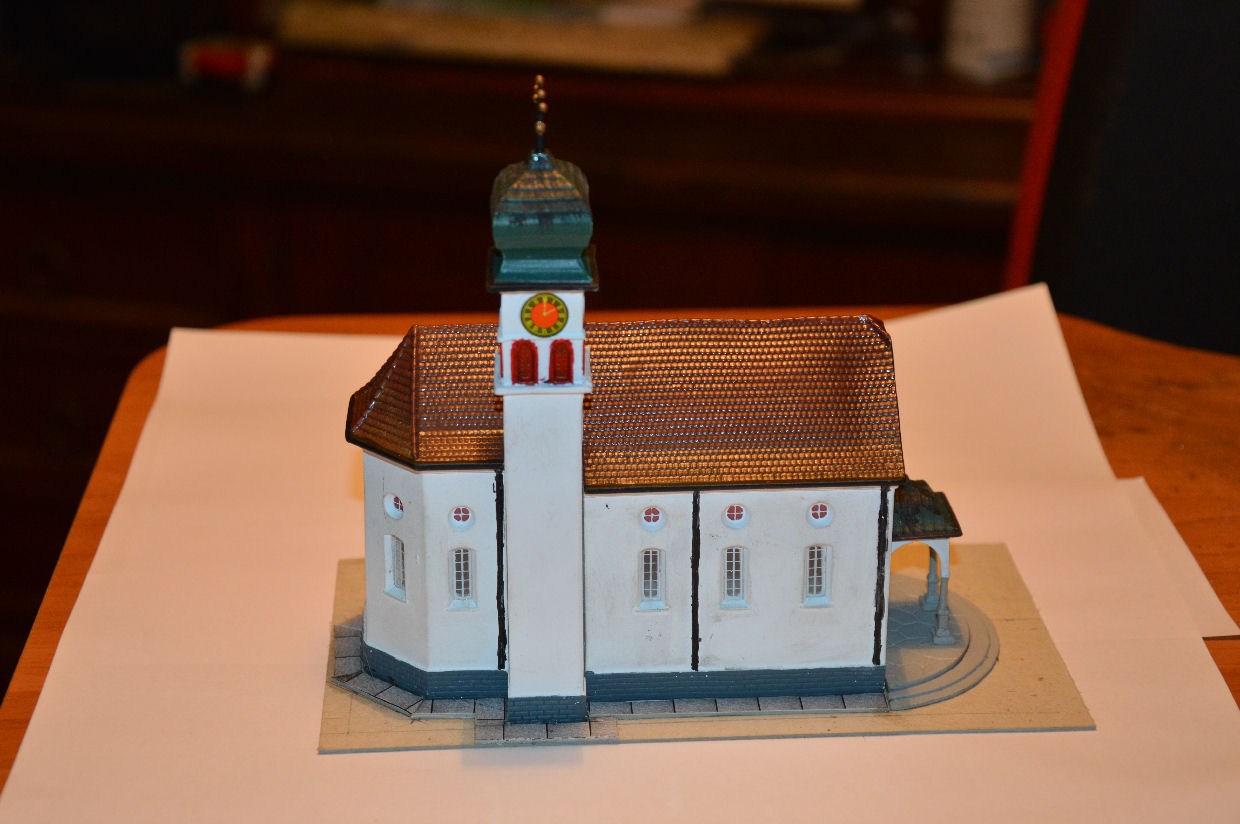

In questi giorni ho messo mano alla chiesa di Wassen e mi sono accorto di alcune imprecisioni sul portale, i piloni sono più corti di un paio di mm rispetto a dove si aggancia il retro negli appositi incastri e il piano del portale è alto 4 mm senza scalini così ho pensato di correggere questi errori, ho tagliato la colonna alla base ed ho aggiunto un rialzo quadrato sotto a quello esistente, infine ho aggiunto due scalini in cartoncino in modo da rendere un po più credibile la scena.

purtroppo è difficile riprodurre esattamente la chiesa originale sopratutto l'ingresso bisognava tagliare il basamento col rischio di rovinarlo, così mi sono limitato a ritoccare e rifinire la chiesa.

[Excalibur]

Vi do un consiglio nel realizzare le connessioni elettriche supplementari ai binari.

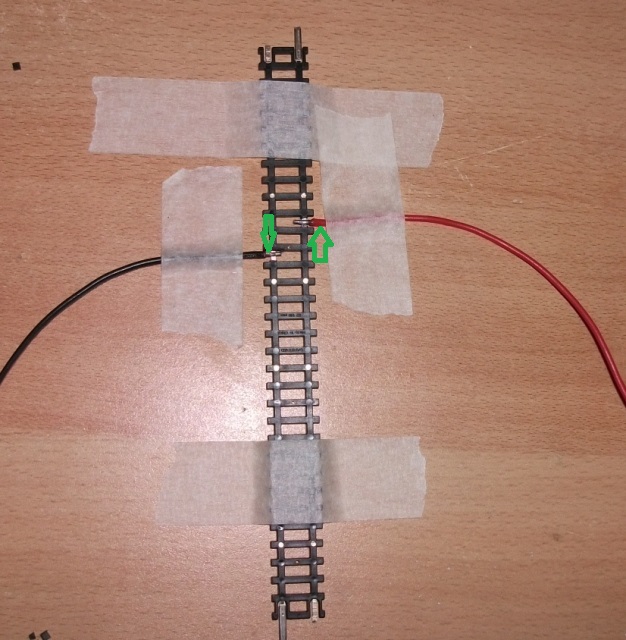

Disponete binario e cavetti su un piano, o tavolo e fissateli con del nastro di carta, come mostrato nella foto.



In questo modo avrete la mano destra (sinistra se siete mancini) libera per reggere il saldatore e l'altra mano per reggere lo stagno, senza che binario e cavetti se ne vadano a spasso mentre eseguite la saldatura.
Sarà sufficiente così appoggiare appena il saldatore e lo stagno ed otterrete una saldatura perfetta, senza il rischio di sciogliere la plastica delle traversine.

[tender60]

Ciao , ecco la mia base basculante ed avanti .....indietro. per il plastico.
Ora arriva la parte per me più ......complicata
https://s10.postimg.org/wa14m2ee1/IMG_2 ... 171443.jpg
https://s10.postimg.org/6ehe30a15/IMG_2 ... 171541.jpg
https://s10.postimg.org/4zftedoeh/IMG_2 ... 171710.jpg

[sal727]

Siete pregati di aprire una discussione a parte per messaggi inerenti al proprio plastico, procedure ed altri argomenti non riguardanti la Ferrovia del Gottardo, per non intasare questa che ormai ha raggiunto ben 94 pagine
Grazie

[tender60]

Ops.......non ero al corrente.......................eliminatelo pure.
Io non riesco.

[v200]

Ciao Alfio.
No problem, purtroppo i vari avvisi di aprire una discussione sulla propria realizzazione del plastico " Gottardo " sono inframmezzati tra i vari post.
Questo anticipo dei Tuoi lavori lo manteniamo come esempio per dove riporre il plastico. Una valida soluzione.
Intanto benvenuto tra noi.

[v200]

Nel saldare i cavetti ala rotaia sulla parte inferiore prevedete di utilizzare un tratto di un paio di cm di cavetto spellato e stagnato, deve essere piegato a L per poi potersi inserire nei fori passanti il piano.
Una volta creata la treccia , lo piegate di 90°( conviene prima piegare e stagnare che dopo, una volta saldato alla rotaia il cavetto senza piegatura rischiate poi quando tenterete di piegarlo di tranciare alcuni fili in rame interni o dissaldarlo ) stagnate ed infine lo saldate alla rotaia nella parte inferiore.
Mentre se desiderate un tratto di filo corto appena visibile l'operazione di saldatura del cavetto conviene farlo sul fianco esterno della rotaia E' MAI INTERNO , rimane un po più scomodo ma vi risparmiate qualche passaggio inoltre in caso di emergenza risulta più veloce fare un saldatura di riparazione senza andare sotto alla plancia

[sal727]

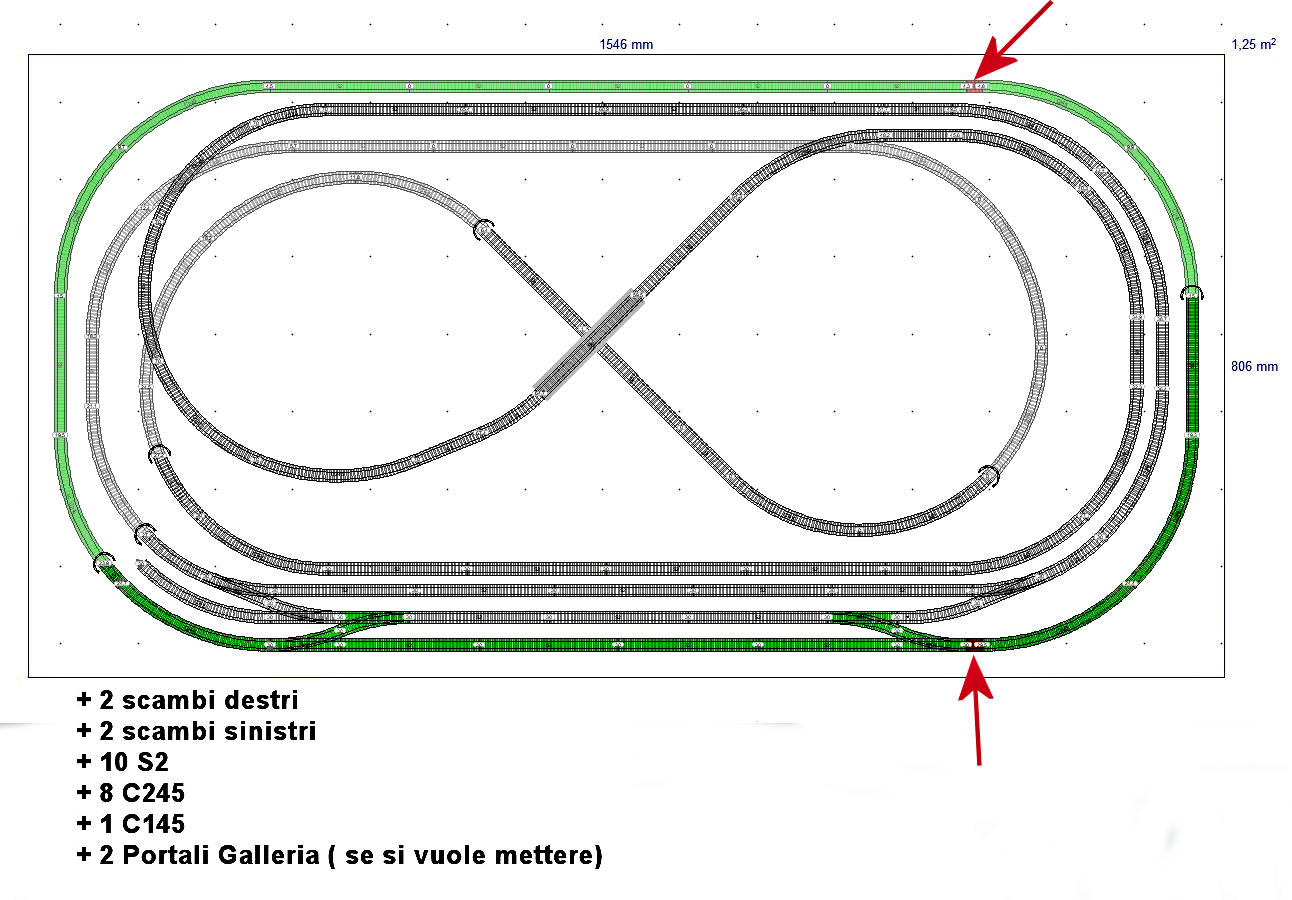

Su richiesta pubblico il tracciato da me modificato

in scala 1:1 - in pdf da poter stampare

[Excalibur]

Nel saldare i cavetti ala rotaia sulla parte inferiore prevedete di utilizzare un tratto di un paio di cm di cavetto spellato e stagnato, deve essere piegato a L per poi potersi inserire nei fori passanti il piano.

Non ho ben capito cosa tu volessi intendere col tuo suggerimento, comunque i fori passanti sono stati eseguiti a debita distanza dal binario e sono stati piegati ad "L" senza alcun problema, cosicché i cavetti rimangono integri, senza il rischio che la matassina stagnata venga sgretolata.

[v200]

Questo
viewtopic.php?f=132&t=14534&start=500
viewtopic.php?f=132&t=14534&start=525

[Excalibur]

Ho preferito lasciare il filo scoperto stagnato più corto possibile, per lasciarlo ben isolato nella sua guaina, comunque una volta saldato e piegato non crea nessun problema, non si spezza e non si sfilaccia.

[Excalibur]

Ecco quello che io oserei definire come un buon cablaggio.







Sono state realizzate dodici connessioni in piena linea e cinque su spezzoni di binari da manovra, da collegare ad interruttori.
Mi rimare ora da realizzare il cablaggio per i sei motori degli scambi.

[sal727]

E' stato chiesto più volte di aprire un argomento a parte per le descrizioni e lavori sul proprio plastico per non appesantire questo che è già piuttosto pieno, per cui Alceo sei invitato anche tu ad aprire un argomento nuovo nel forum relativo
viewforum.php?f=106
come hanno già fatto altri, dove potrai inserire i lavori sul tuo plastico e relativi aggiornamenti
Grazie

[v200]

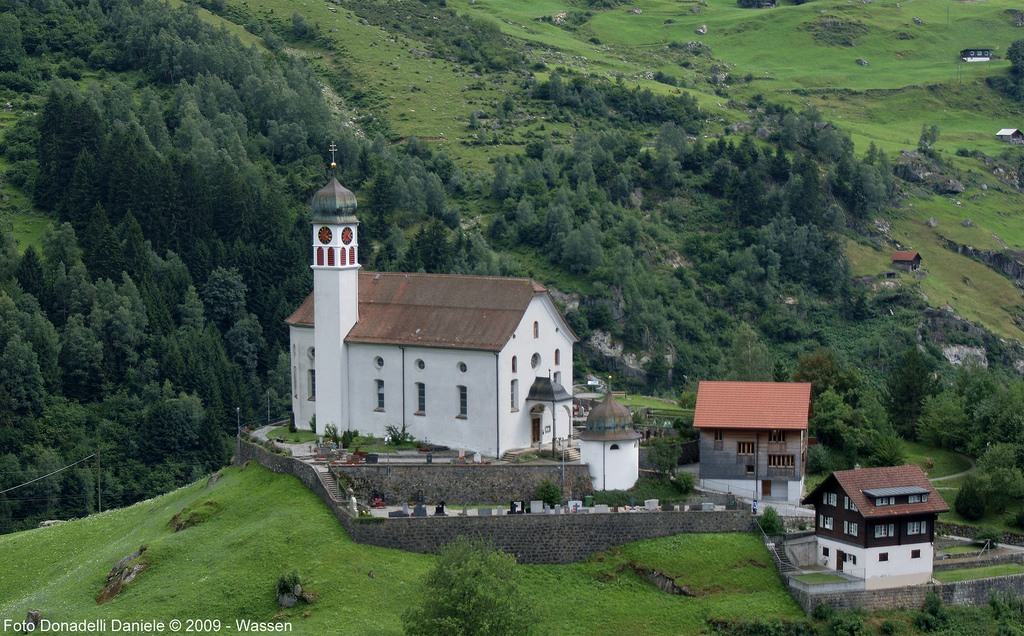

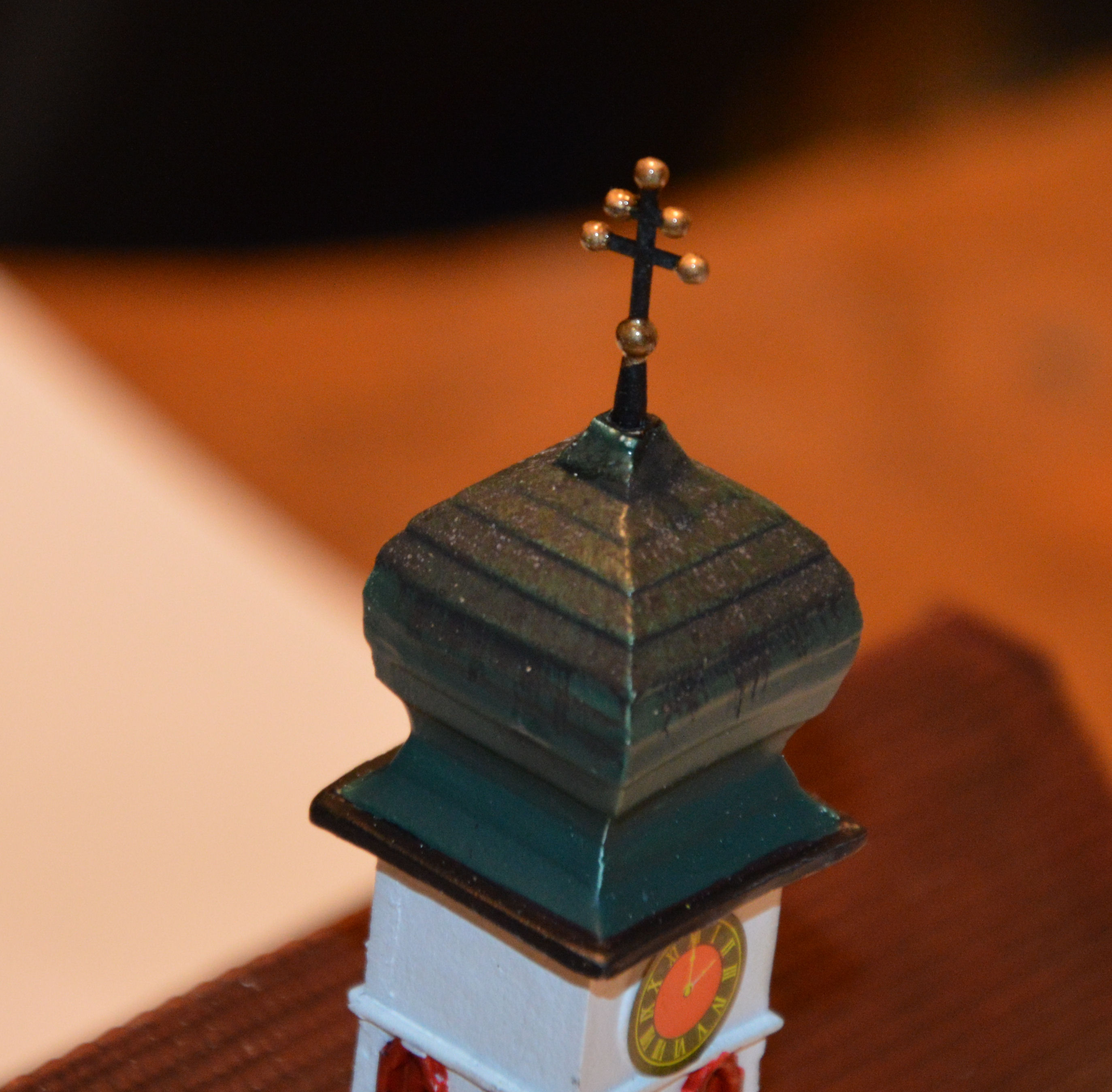

Bel lavoretto gli scalini Sergio, infatti la chiesa di Wassen ha una particolare struttura molto riconoscibile, andrebbero messi i tiranti sotto gli archi ma già cosi è nettamente migliorata.
Vedi la Kibri per farti un idea.

[Excalibur]

E' stato chiesto più volte di aprire un argomento a parte per le descrizioni e lavori sul proprio plastico per non appesantire questo che è già piuttosto pieno, per cui Alceo sei invitato anche tu ad aprire un argomento nuovo nel forum relativo
viewforum.php?f=106
come hanno già fatto altri, dove potrai inserire i lavori sul tuo plastico e relativi aggiornamenti
Grazie

Beh, Salvatore, lungi da me da voler fare polemiche, ma considerato che ho notato che molti postano migliorie, o modifiche effettuate su particolari del nostro plastico del Gottardo, ho pensato, o creduto, che i miei suggerimenti potessero essere utili in qualche modo agli altri Utenti.
Non ho intenzione di aprire nuove discussioni sull'avanzamento dei miei lavori, perché mi considero l'ultima ruota del carro e non ho nulla da insegnare agli altri, che sono molto più ferrati di me in questo campo.

[Sergio Trucco]

Grazie Roby, vedo se riesco a metterli con del fil di ferro avendo già incollato il tutto ho paura di non riuscire a passare.
Peccato che non me la sia sentita di tagliare la base e fare gli scalini come gli originali.

[geluc]

Auguri a tutti quanti Buon 2018 !!!!!! Non so perché si é cancellato il mio post precedente boh? Saluti

[sal727]

Auguri a tutti quanti Buon 2018 !!!!!! Non so perché si é cancellato il mio post precedente boh? Saluti

non si è cancellato, è stato spostato nell'argomento creato apposta per gli auguri
viewtopic.php?f=104&t=15400

[v200]

Uscito n° 36
segnali stradali ( adesivi al interno sotto il foglietto esplicativo )
fermacarri
binario curvo C 122

[Peppe Petronio]

meglio per te, ancora qui da me non se ne parla, forse li troverò il 2 gennaio. saluti

[Sergio Trucco]

A suo tempo avevo acquistato due depositi per la stazione oggi li ho rifiniti e ... sorpresa non sono uguali di dimensioni uno è perfetto da accostare alla stazione l'altro è leggermente più piccolo sia in altezza che in lunghezza un paio di mm ma per montarlo accanto alla stazione occorreva lavorarci chissà che stampi usano se ci possono essere delle differenze così evidenti, quindi occorre controllare prima se combaciano.

[Excalibur]

L'avevo già notato anch'io che il deposito laterale non combacia perfettamente con la stazione, ma non mi sono perso d'animo, l'ho adattato, anche perchè ho visto che la differenza è talmente minima che ad occhio non si nota neppure.

[v200]

Nello stampaggio tramite gomme siliconiche a cielo aperto esiste una percentuale di retrazione della gomma dovuta alla perdita di parte umida del composto( e consumo per sfregamento durante l' estrazione del clone ), solitamente gli stampi di più componenti devono essere fatti in lotti omogenei per compensare le retrazioni.
Non è nelle nostre possibilità avere il controllo della produzione,tempistica, suo package e distribuzione. In questo caso lo si può riutilizzare in una posizione defilata dove non si notano le dimensioni un po più ridotte.

[Sergio Trucco]

Non sapevo come si fanno gli stampi per la resina e che fossero così imprecisi, non c'è problema lo utilizzerò sul binario tronco, devo solo capire cosa inserire sulla parte posteriore che andava contro alla casa perchè manca di una parte di tetto ed una facciata se qualcuno a qualche suggerimento è molto gradito.

[Sergio Trucco]

Faccio presente che l'orologio del forum è avanti di un ora.
