Ferrovia del Gottardo De Agostini scala N

[geluc]

Grazie Sal utilizzeró anche quello

[geluc]

Vero anche quello Exalibur e che tutta sta roba in giro ti prudono le mani eheheheh
Ciao

[Excalibur]

Vero anche quello Exalibur e che tutta sta roba in giro ti prudono le mani eheheheh
Ciao

Dillo a me, ho in fase di costruzione, oltre alla Ferrovia del Gottardo, la Yamaha scala 1/4 di Valentino Rossi ed il vascello Cutty Sark, a volte non so proprio dove mettere le mani.

[FraPis]

Visto grazie difatti mi riferivo proprio a quello il 13 , allora se uno non vuole aspettare mi sa che non rimane che utilizzare quello come riferimento anche perché cm + cm - la posizione é comunque quella poi vedi sul momento quanto sia congrua
Grazie Fra

diciamo che c'è poco da sbagliare mm+/mm- cambia poco, se vuoi fare una verifica preventiva, puoi posizionare plance e piloni fissati con della carta gommata, in ogni caso ti suggerisco di integrare qualche pilone nelle tratte più lunghe

[v200]

Ottimo suggerimento Francesco mettere qualche pilastro in più, aumenta la solidità

[FraPis]

Come sempre devo riconoscere che hai ragione.
Il binario curvo interessato è il C222, ho fatto una simulazione col C122 e, come vedi, ne manca un pezzetto, mentre il C145 risulta troppo lungo.



Di binari S1 e S2 ne ho in abbondanza, avendo ordinato in precedenza numeri doppi.
Non mi rimane allora che ordinare doppio il n°36, per avere due respingenti ed il n°29 che contiene due C222 ed un altro S1, avere dei binari in più non guasta mai.

Alceo, scusa se mi permetto, dalla foto pubblicata mi sembra di capire che per il piano stazione tu abbia utilizzato del semplice polistirolo, quello da imballaggio per intenderci, ti vorrei suggerire la sostituzione con un pannello di polistirolo espanso ad alta densità tipo STYRODUR o equivalente, lo puoi reperire nelle rivendite di materiali per edilizia, ha delle proprietà meccaniche decisamente superiori e non per ultimo non rilascia le fastidiosissime palline

[Excalibur]

Alceo, scusa se mi permetto, dalla foto pubblicata mi sembra di capire che per il piano stazione tu abbia utilizzato del semplice polistirolo, quello da imballaggio per intenderci, ti vorrei suggerire la sostituzione con un pannello di polistirolo espanso ad alta densità tipo STYRODUR o equivalente, lo puoi reperire nelle rivendite di materiali per edilizia, ha delle proprietà meccaniche decisamente superiori e non per ultimo non rilascia le fastidiosissime palline

Molto probabilmente hai ragione, anzi sicuramente, ho acquistato quel pannello di polistirolo in un Centro Brico senza stare tanto a scervellarmi sul materiale, credevo che ne esistesse un solo tipo.
Comunque non è un grosso problema, avevo già preventivato di smontarlo per installare e posizionare sotto i vari leveraggi per manovrare manualmente i deviatoi, pertanto quando verrà il momento di rimontarlo, lo sostituirò con quello più adatto.
In quanto ad aumentare il numero dei pilastri ci avevo già pensato, perchè mi sembravano troppo risicati come numero.

[ampers]

Ciao a tutti, scusate visto che ormai girano piantine segrete del diorama di tutti i tipi e generi, qualcuno ne ha mica una indicante i punti precisi dove incollare i vari piloncini di legno sotto le piattaforme nelle parti sopraelevate?in veritá c’è una foto in un fascicolo passato della Dea, dove indicano e simulano la posizione di tutti quanti , ma non é troppo precisa.
Grazie così mi butto avanti avendo ormai tutto a disposizione saluti.

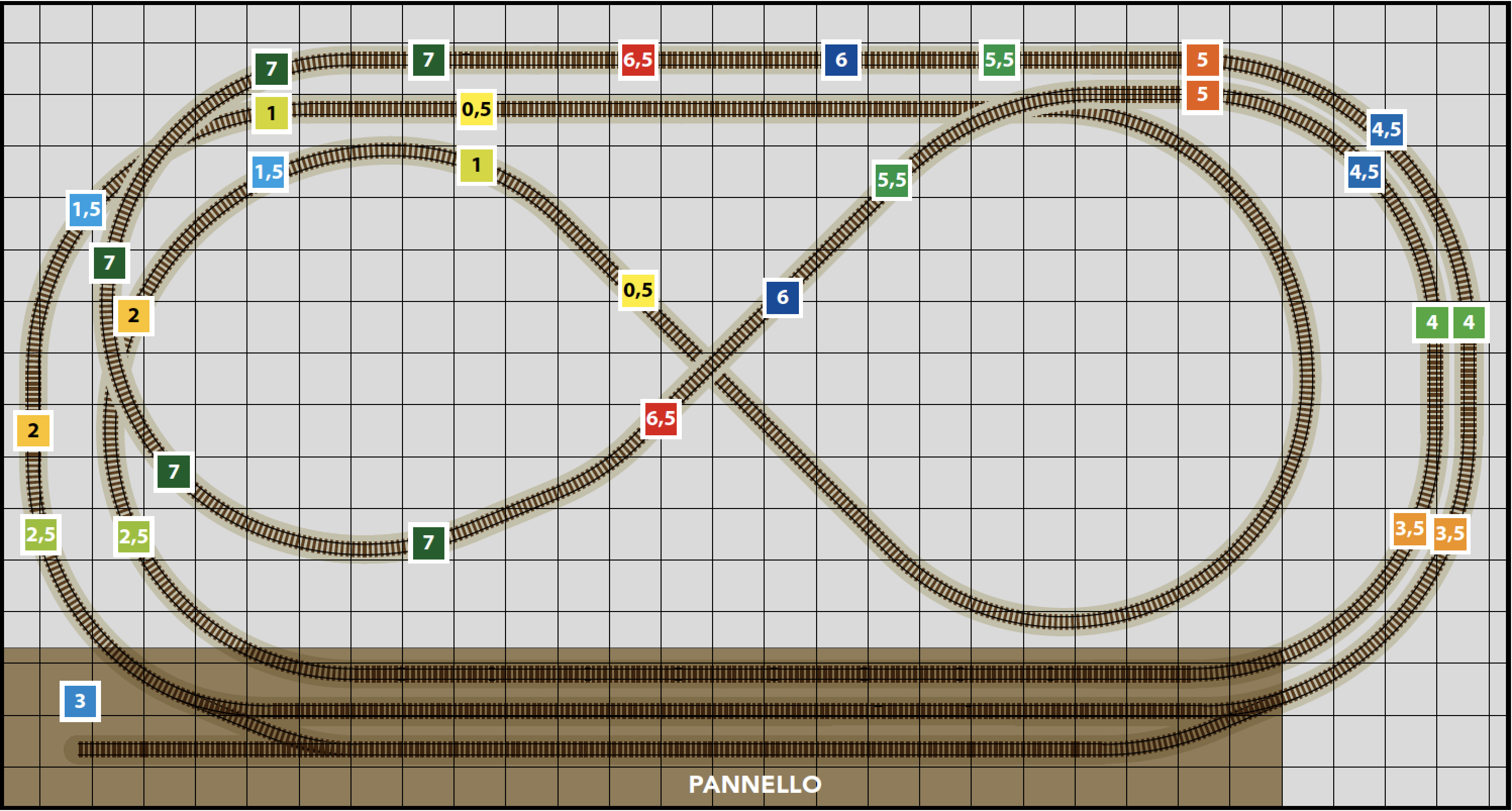

Questo è lo schema di posa dei piloni (fasc. 34).

Per quanto riguarda le piattaforme C 222 da accorciare in C122, nel fasc. 31 ci sono tutte le indicazioni.

Ciao, ampers

Immagine:

698,45 KB

[Excalibur]

Questo è lo schema di posa dei piloni (fasc. 34).
Per quanto riguarda le piattaforme C 222 da accorciare in C122, nel fasc. 31 ci sono tutte le indicazioni.
Ciao, ampers

Andrea sei un grande, grazie infinite per le informazioni fornite, c'è scappata anche la rima.

[geluc]

Grazie ampers sei il ns aker ahahah !!!!

[FraPis]

@ampers

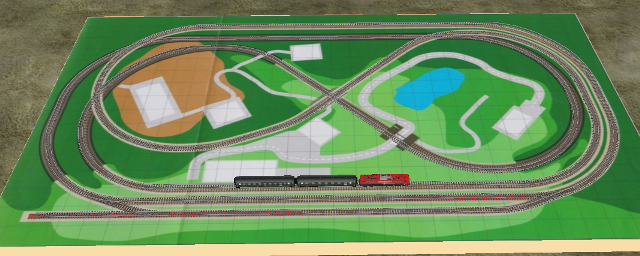

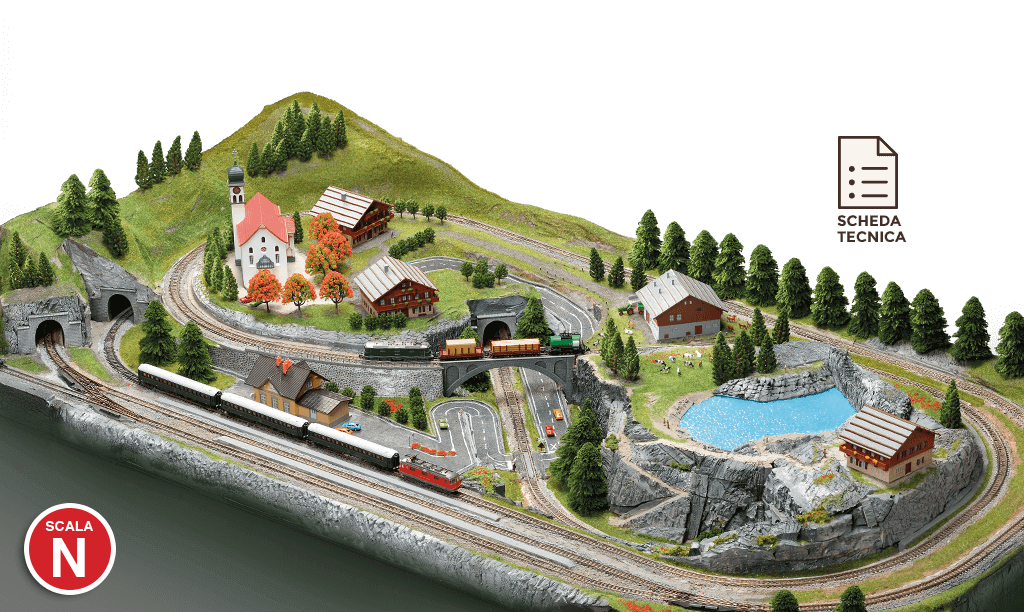

Nel plastico della campagna pubblicitaria DeA si vede chiaramente che i deviatoi sono motorizzati, mentre per quelli forniti nella raccolta non è previsto, a questo punto dubito seriamente che il tracciato "master" sia realizzato con binari Darstaed, sai dirmi qualcosa in merito?[?][?][?]

[geluc]

L’avevo notato anch’io, in tutte le foto si vedono chiaramente scambi motorizzati boh? Di motori per gli scambi non ne ho mai visto parlare nella lista di tutte le uscite

[sal727]

Dall'immagine assomigliano molto al mod.22218 della Fleishmann ex Roco

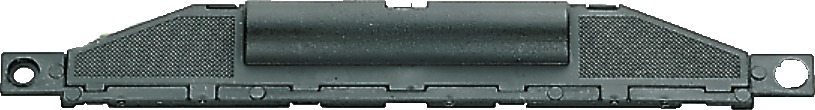

22218:



possono aver adattato questo motore al deviatoio della Darstaed, dubito che abbiano usato materiale Fleishmann perchè non corrispondono le misure e l'angolazione

[FraPis]

Credo che proprio l'angolazione sia differente, guardate la distanza che c'è tra i binari paralleli nella curva a destra oppure l'angolo di ingresso tra le due gallerie a sinistra e confrontatele con il tracciato della raccolta[8]

Immagine:

289,79 KB

Immagine:

398,37 KB

Immagine:

543,54 KB

[Excalibur]

Credo che proprio l'angolazione sia differente, guardate la distanza che c'è tra i binari paralleli nella curva a destra oppure l'angolo di ingresso tra le due gallerie a sinistra e confrontatele con il tracciato della raccolta[8]

Immagine:

289,79 KB

Immagine:

398,37 KB

Anche gli imbocchi delle due gallerie a sinistra hanno una posizione diversa, sul piano sono situate praticamente sulla stessa linea, nel plastico invece una, la sinistra, è molto più avanti rispetto a quella di destra.
Misteri!
Prendiamola un pò come viene.

[FraPis]

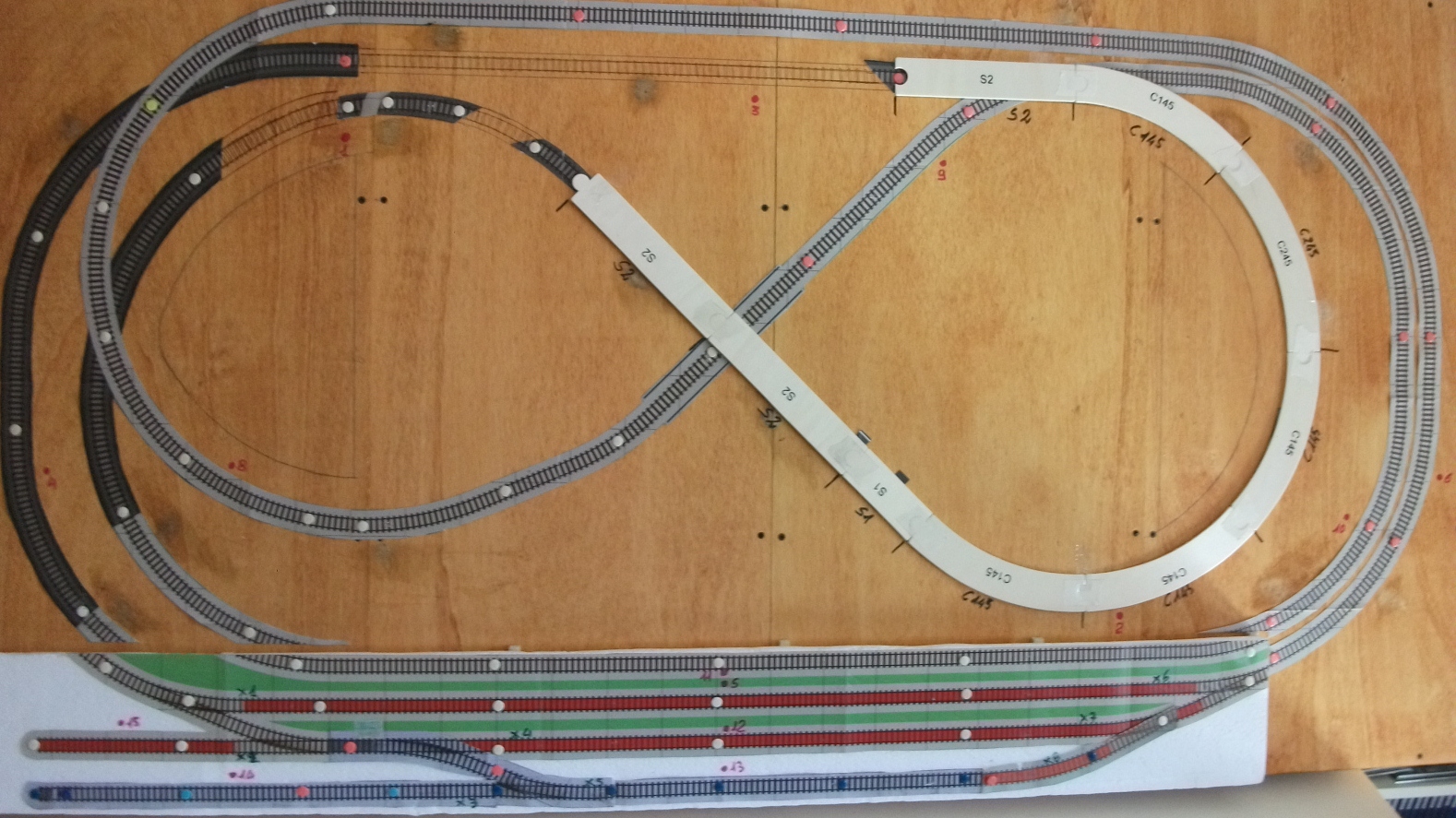

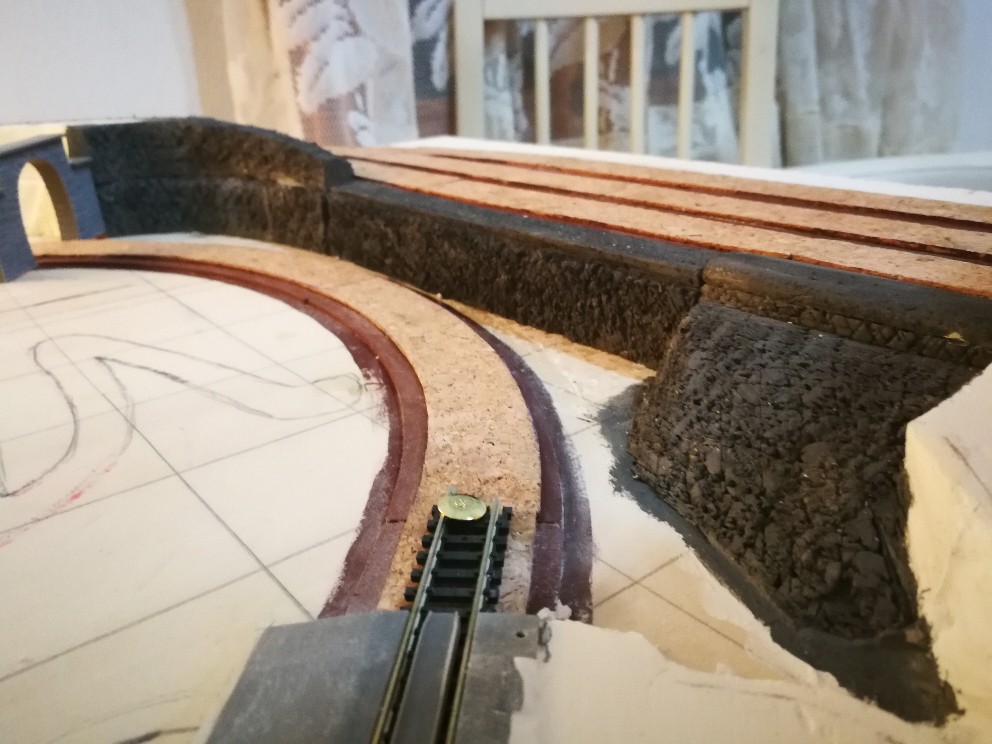

Alceo, l'immagine del tracciato DeA è un po appiattita per via dell'angolazione, ho aggiunto il mio plastico dove nei segni rossi andranno piazzati i tunnel

[v200]

Nella piantina schematizzata mancano i binari di compensazione al uscita del ramo angolato ( deviata ) dei deviatoi, ecco la difformità tra piantina e tracciato reale.
Il binario di compensazione permette di pareggiare i binari del corretto tracciato con il binario al uscita della deviata.
A causa della leggera gradazione di curvatura del binario di compensazione sarebbe impercettibile una volta disegnata sulla cartina, pertanto si schematizza con tratti più rettilinei.

[v200]

Esiste anche una piccola differenza tra i binari Peco
Due differenti tipologie di binari per l' N e due codici NEM.
Le due linee la Streaming Line e Setrak.
Codice 55 e 80.
Oltre alla possibilità di utilizzare solamente i flessibili per curve e tratti rettilinei ( il metodo più utilizzato con i Peco ) al posto dei vari segmenti.

[v200]

Per i motori possono essere gli Hornby o una produzione Dartstaed ora non più distribuita ??

[Excalibur]

Alceo, l'immagine del tracciato DeA è un po appiattita per via dell'angolazione, ho aggiunto il mio plastico dove nei segni rossi andranno piazzati i tunnel

Sarà sicuramente l'effetto dovuto alla triangolazione, perchè ho controllato il mio tracciato ed effettivamente i due imbocchi delle gallerie non sono in linea, come nel tuo.

Immagine:

810,4 KB

[Excalibur]

Nella piantina schematizzata mancano i binari di compensazione al uscita del ramo angolato ( deviata ) dei deviatoi, ecco la difformità tra piantina e tracciato reale.
Il binario di compensazione permette di pareggiare i binari del corretto tracciato con il binario al uscita della deviata.
A causa della leggera gradazione di curvatura del binario di compensazione sarebbe impercettibile una volta disegnata sulla cartina, pertanto si schematizza con tratti più rettilinei.

Non mi vergogno a dirti che non ho capito nulla di quello che hai appena descritto. [:(!]
A cosa corrisponde un binario di compensazione?

[v200]

Il deviatoio classico con due rami diritto ( corretto tracciato ) e angolato ( deviata ) non permettono di avere i binari perfettamente paralleli quindi occorre connettere sul ramo deviato un tratto di binario leggermente incurvato in modo da compensare l' angolazione del ramo deviato che farebbe divergere notevolmente le rotaie.
Il binario di " Compensazione" oltre a correggere l' angolazione in modo da poter disporre parallelamente i binari permette di pareggiarli in lunghezza.
In modo che le due tratte assumano la medesima lunghezza tra due deviatoi ( esempio binari di stazione per sorpasso/sosta ).Mantenendo anche la corretta distanza tra essi ( inter binario ).

[v200]

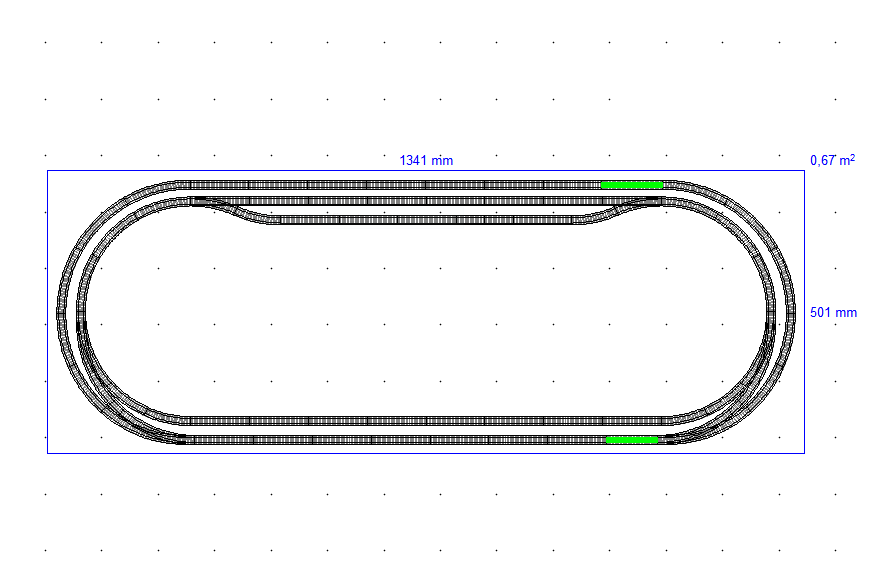

Qui un esempio grafico, come noti nel tratto rettilineo interno è stato creato un binario di raddoppio tra due deviatoi, al uscita della deviata è posizionato il binario semicurvo di compensazione


Immagine:

31,19 KB

[Excalibur]

Ora è veramente tutto molto chiaro, avevo bisogno di un disegnino per capire, come a scuola.
Grazie Roberto, sto imparando anche molti termini nuovi, fino a ieri completamente sconosciuti, non si è mai troppo vecchi per imparare qualcosa.

[FraPis]

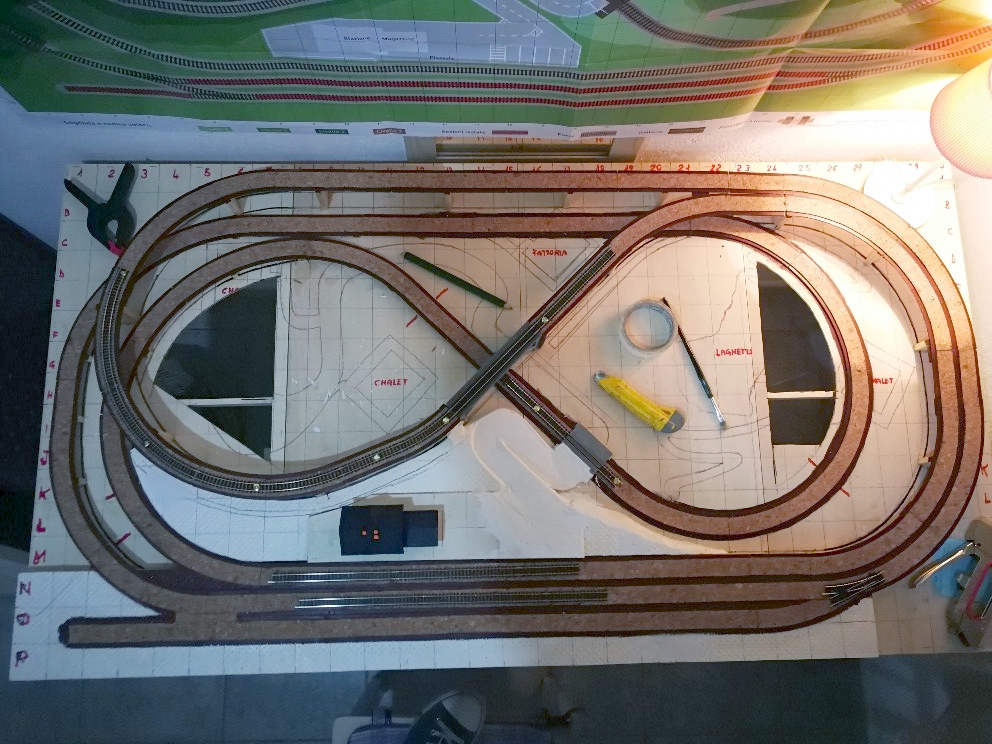

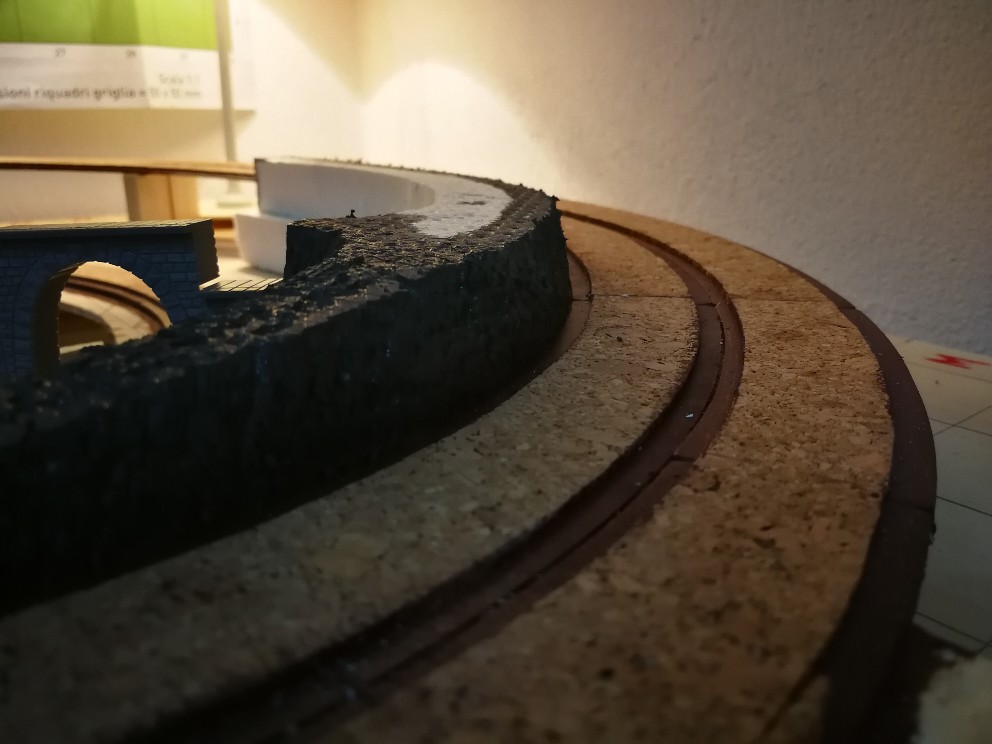

Qualche novità nel mio plastico
topic.asp?TOPIC_ID=14725&whichpage=5



Immagine:

143,05 KB

Immagine:
