Buona Pasqua a tutti....
Già fatta la base per una spesa di 20€!!!!

caspita [:0] ho acquistato solo il legname ed ho speso il doppio [:(!]
[/quote

No no solo il legno, il montaggio l'ho fatto da solo.....benefici del paesino.....

[FraPis]

Appunto, anche io ho acquistato solo i pannelli in legno multistrato, i tagli con la sega a banco ed il montaggio lo faccio io

[v200]

Con il n° 5 sono uscite le istruzioni per costruire il telaio.

[v200]

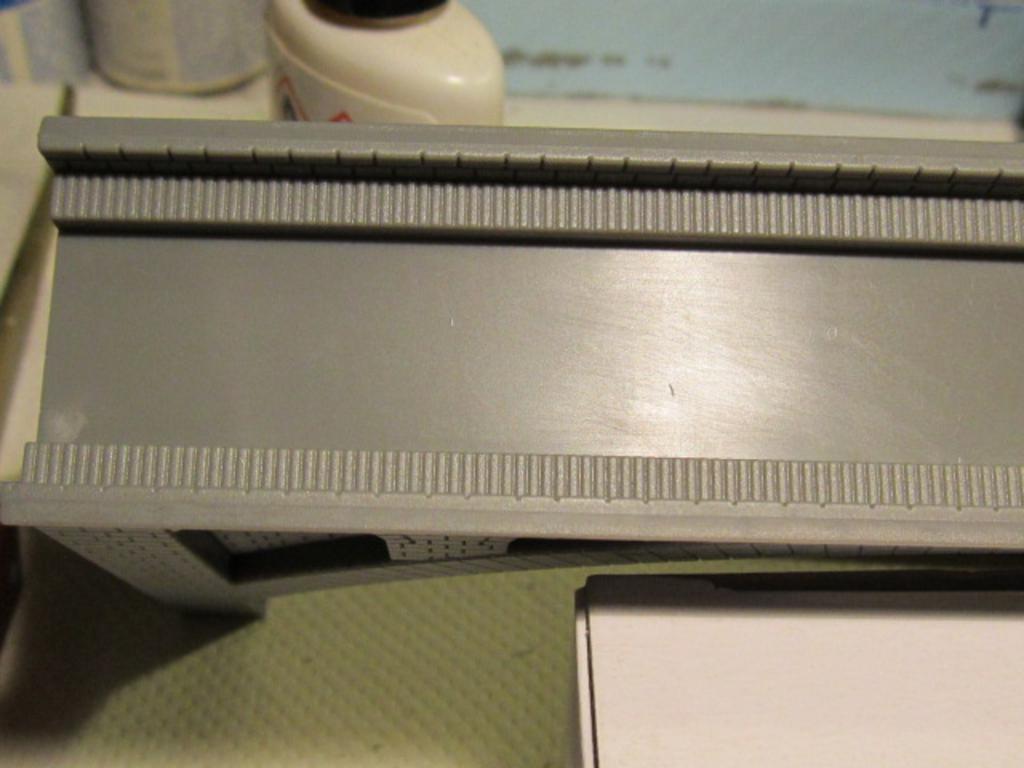

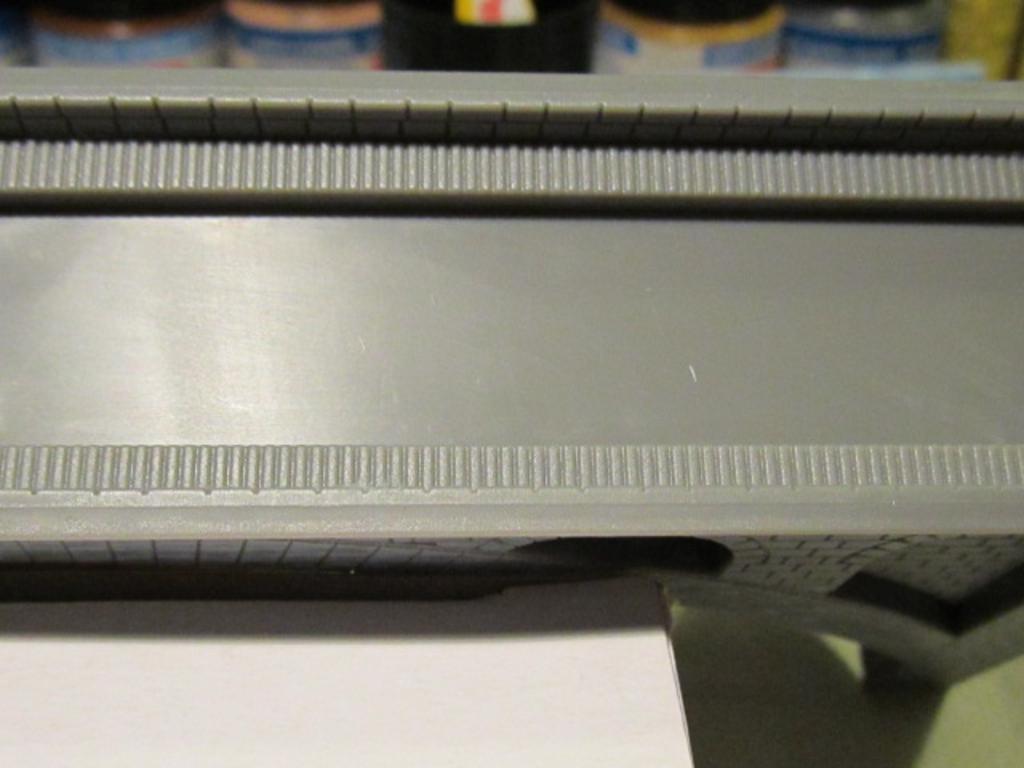

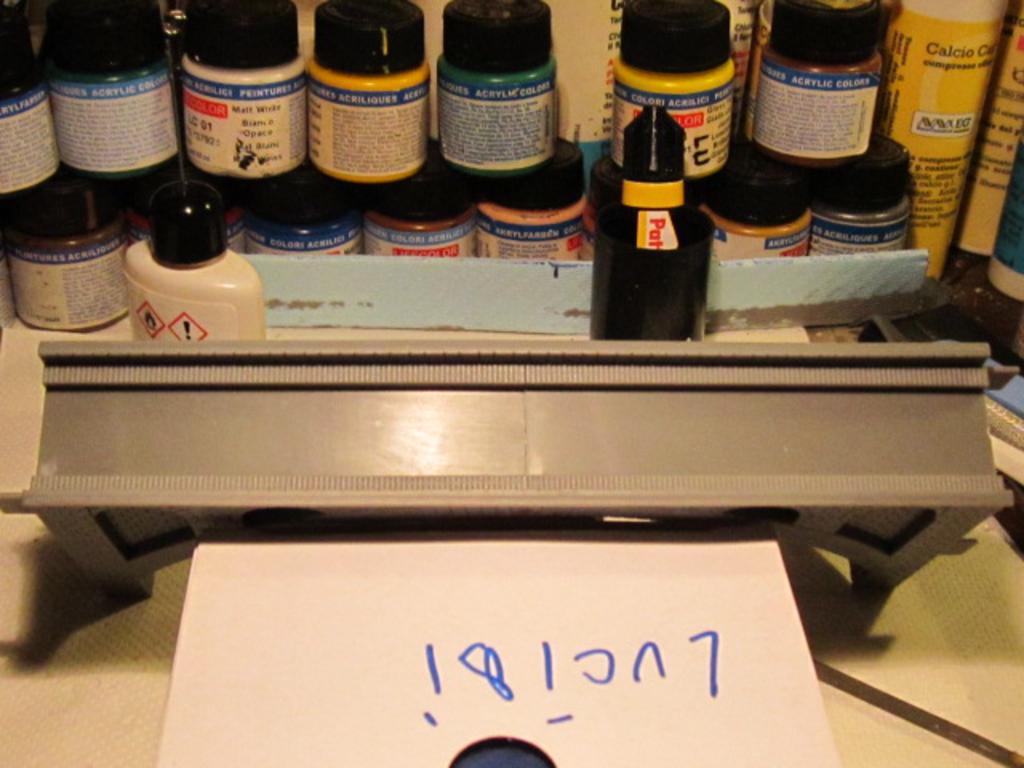

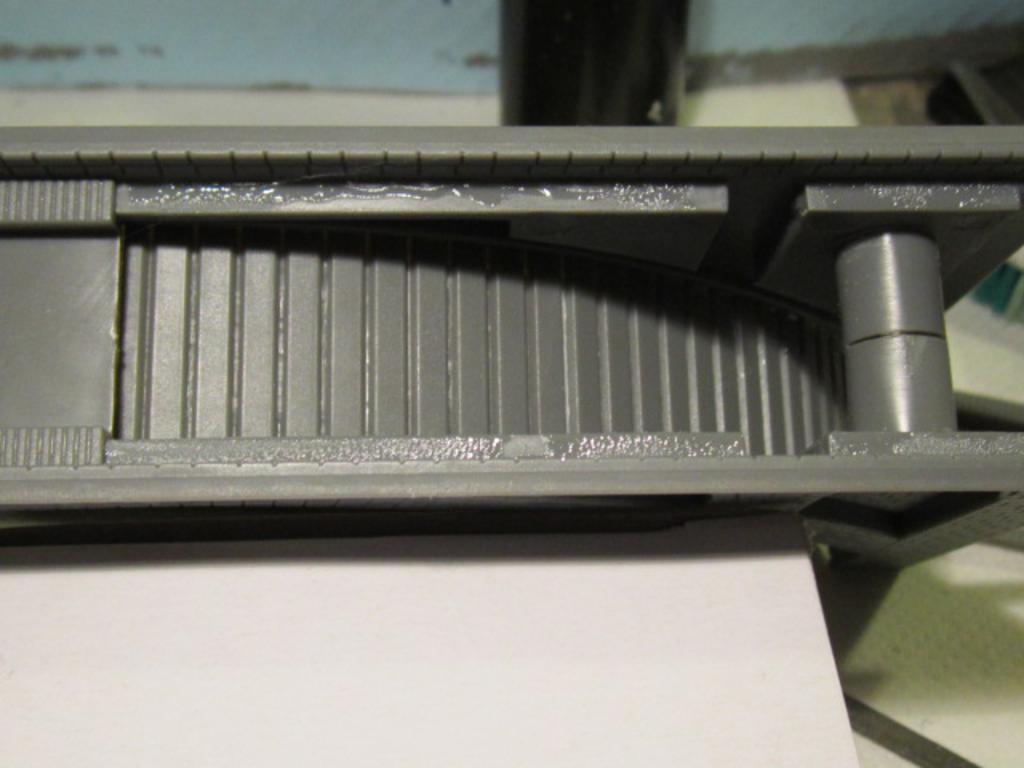

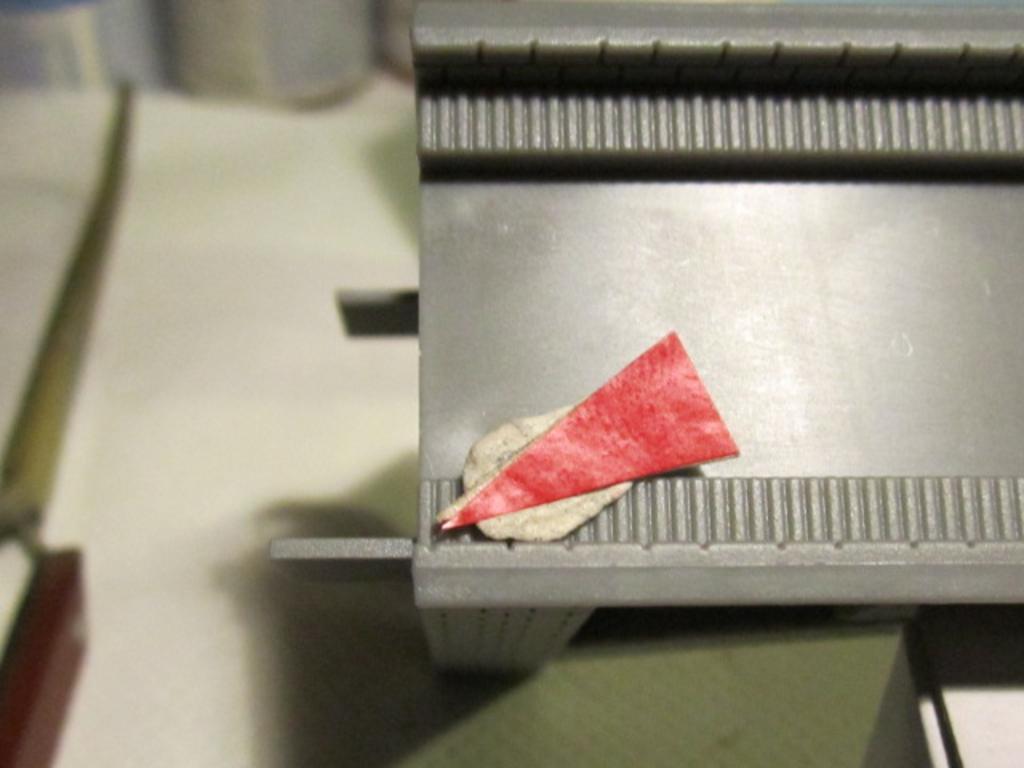

Oggi incolliamo il pavimento del viadotto dove andranno sistemate le rotaie, fortunatamente le giunture tra i due pezzi non sono molto visibili una volte incollate alle mensole interne.
Inoltre mettendo la ghiaia della massicciata sulle rotaie del viadotto si maschera la giuntura principale sul piano mentre quelle sui camminameti laterali si nascondono grazie alle giunture.


Immagine:

133,7 KB

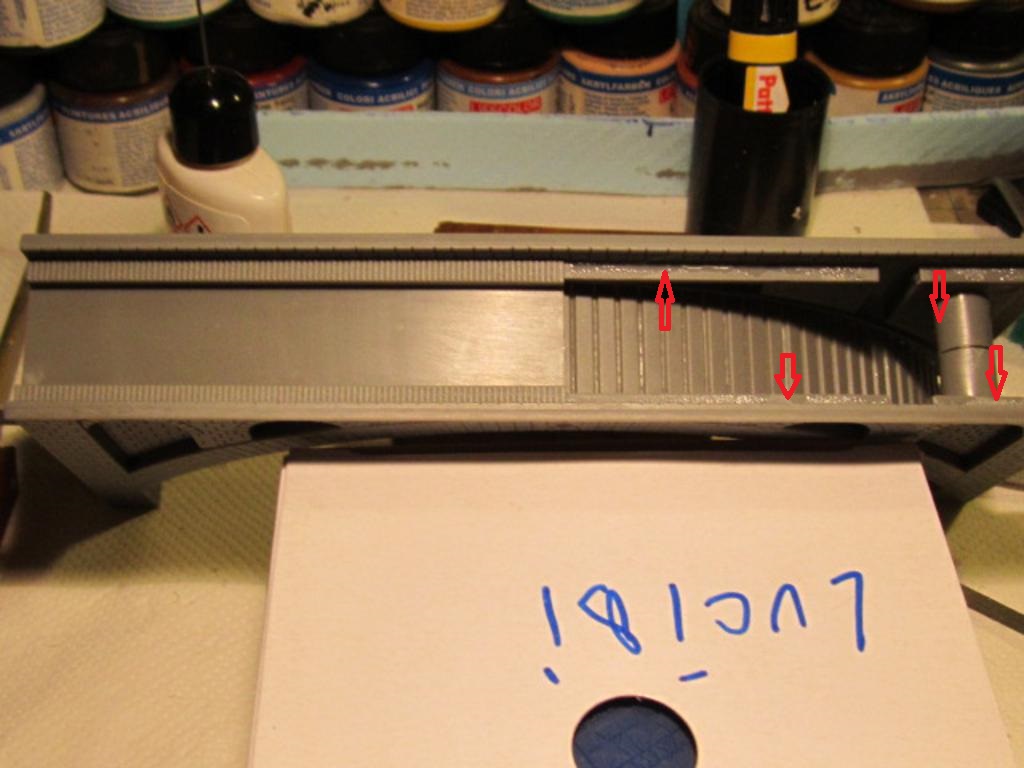

le frecce rosse indicano le mensole per l'incollaggio



Immagine:

74,42 KB

Immagine:

80,36 KB

Immagine:

97,99 KB

Immagine:

75,38 KB

[v200]

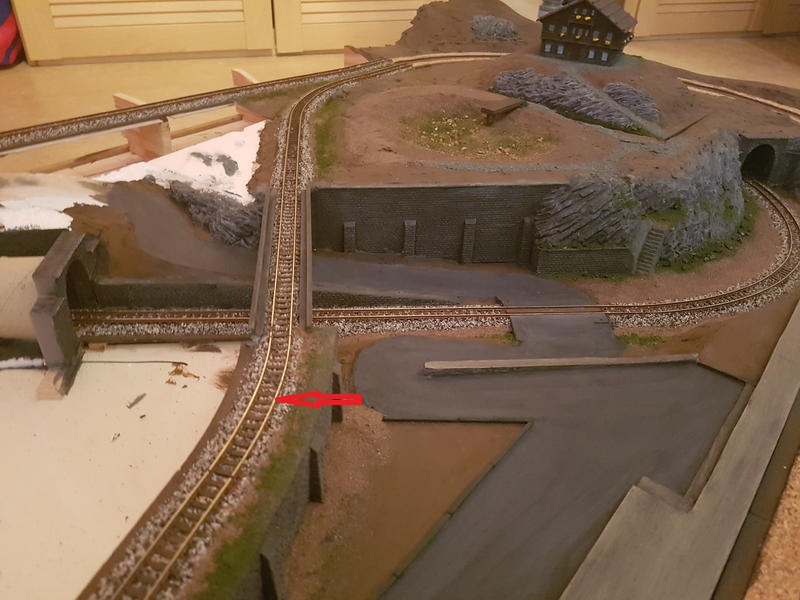

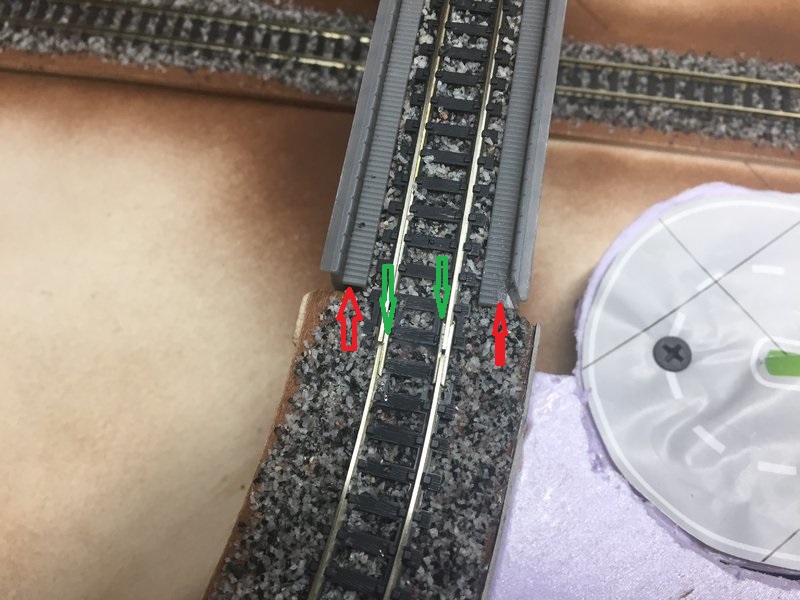

Quando posizioneremo il viadotto sul plastico, dovremo cercare di centralo il più possibile in modo da compensare la falsa curva di immissione che si vede alla sua sinistra


Immagine:

116,73 KB

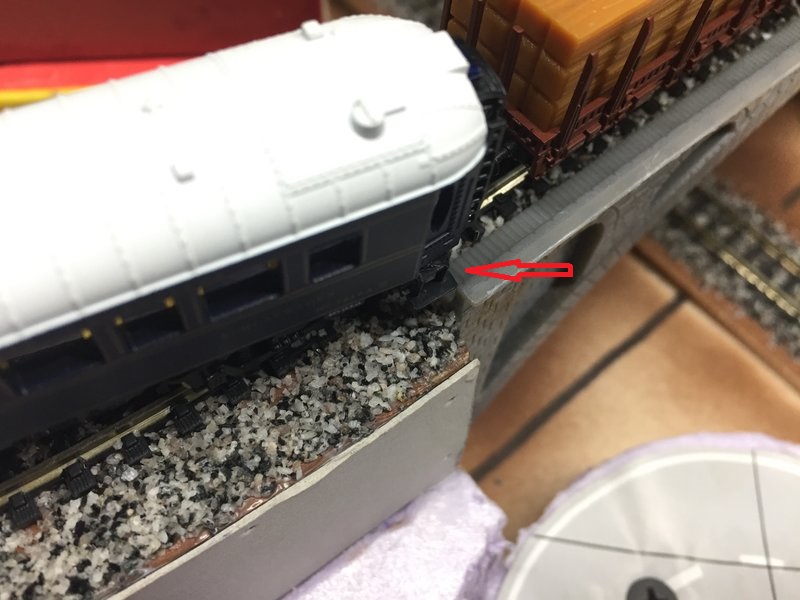

oltre a creare un allargamento della testata carrozze provocando l'urto con il camminamento con gli scalini di accesso, si creano dei non perfetti incastri con le rotaie



Immagine:

104,72 KB

Immagine:

127,56 KB

Questi spazzi tra le rotaie possono creare dei saltelli o peggio far fuoriuscire le ruote dalla rotaia medesima procando uno svio.

[v200]

Per evitare il mal posizionamento del viadotto consiglio di non incollarlo immediatamente ma posizionare prima il tracciato delle rotaie in modo da poter fare gli eventuali aggiustamenti quindi posizionerete le rotaie fermandole con puntine da disegno a piolo posizionandole ai lati delle rotaie bloccando le traversine


Immagine:

76,23 KB

Solo quando il tracciato completo sarà chiuso senza spaziature tra gli incastri inizieremo a fissare con chiodini e colla le nostre rotaie partendo dalla stazione.
Se purtoppo, facendo con attenzione la posa del tracciato le carrozze toccassero il camminamento potremo tagliare via il pezzo in eccesso e stuccando lo spazio vuoto


Immagine:

73,48 KB

[v200]

Mentre per lo spazio eccessivo tra le rotaie basta inserire una profilato di plasticard per chiuderlo.


Immagine:

81,54 KB

Immagine:

92,05 KB

Immagine:

103,62 KB

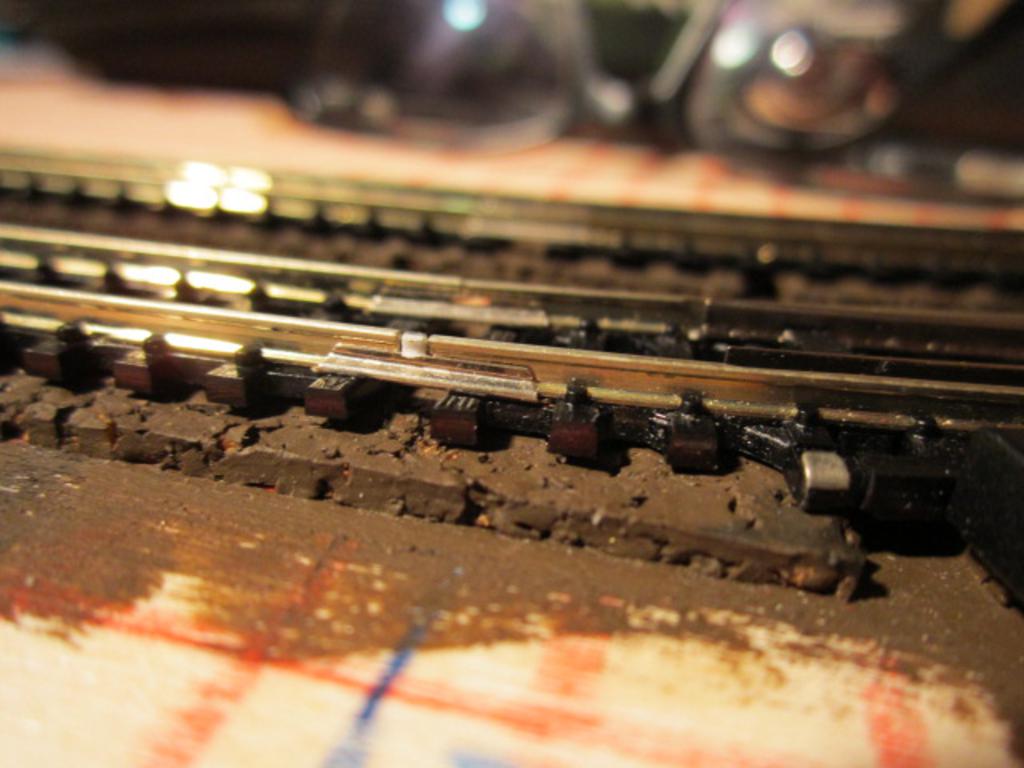

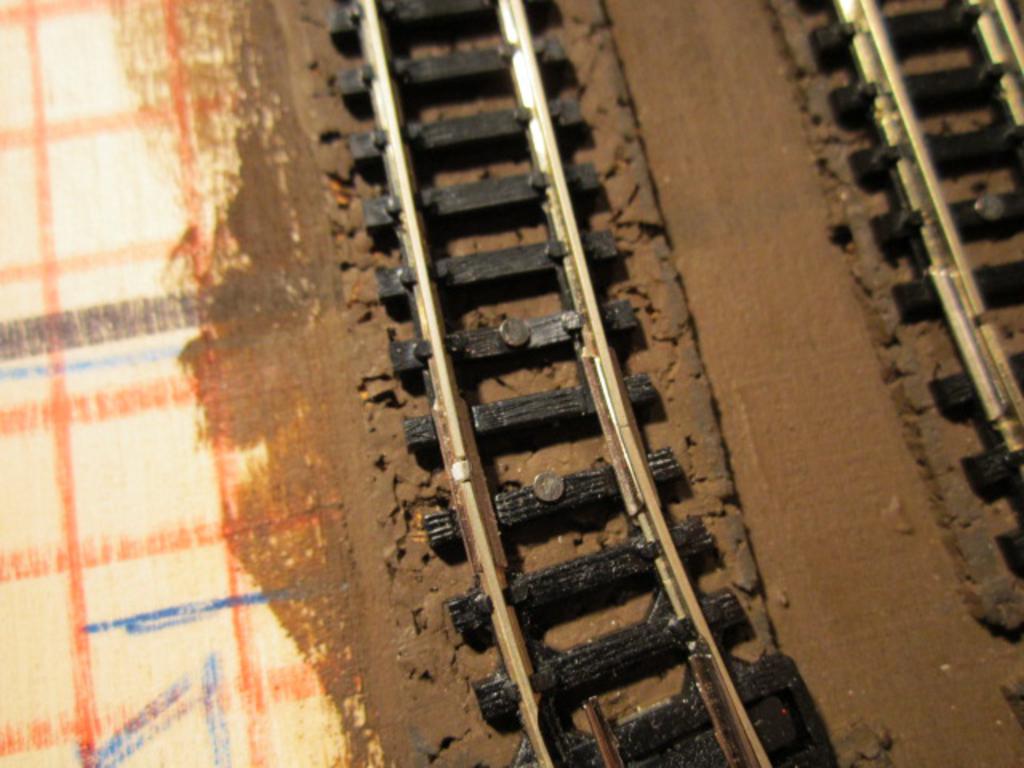

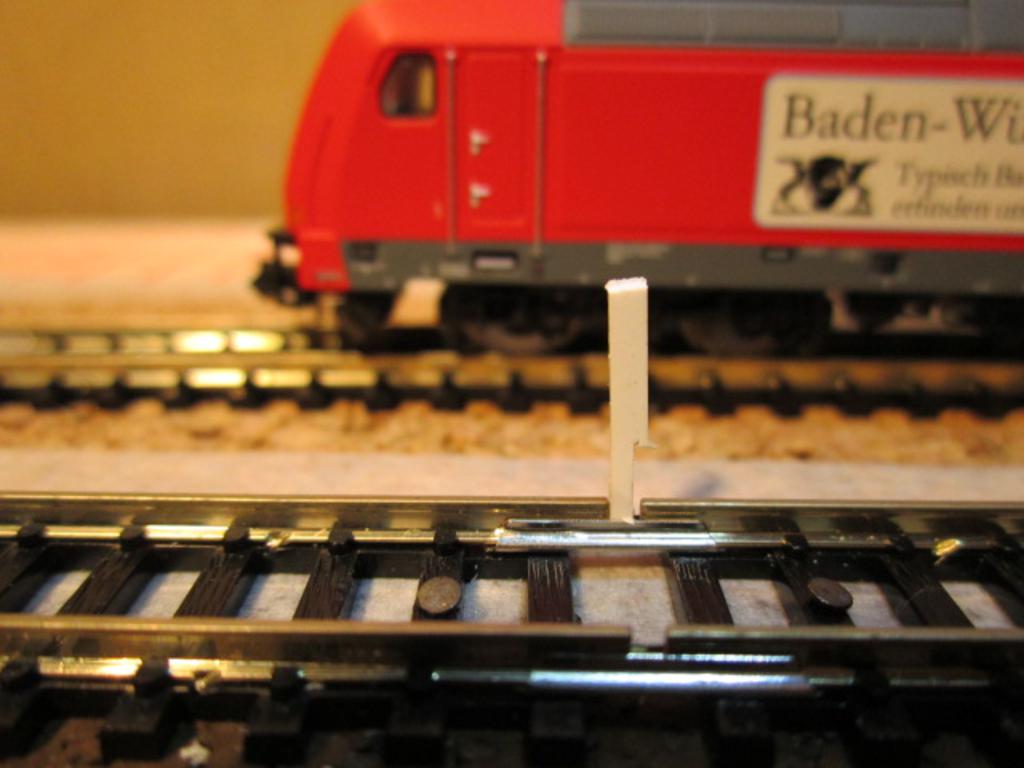

Iniziamo a Creare una punta al profilato dal lato che dovrà essere tra le rotaie, la sua lunghezza deve essere di un paio di cm per poterlo maneggiare.
Incolliamolo con colla cianoacrilica gel senza esagerare, aspettiamo che si incolli perfettamente.
Tronchiamo il codolo di plasticard a filo della rotaia con una tronchese piatta per modellismo o elettronica


Immagine:

4,83 KB

carteggiamo con carta seppia 800 per pareggiare perfettamente l'inserto.
Ora non vi saranno saltelli

[aleps]

Ciao Roberto, come mai si vengono a creare dei non perfetti incastri con le rotaie?

Quando posizioneremo il viadotto sul plastico, dovremo cercare di centralo il più possibile in modo da compensare la falsa curva di immissione che si vede alla sua sinistra


Immagine:

116,73 KB

oltre a creare un allargamento della testata carrozze provocando l'urto con il camminamento con gli scalini di accesso, si creano dei non perfetti incastri con le rotaie



Immagine:

104,72 KB

Immagine:

127,56 KB

Questi spazzi tra le rotaie possono creare dei saltelli o peggio far fuoriuscire le ruote dalla rotaia medesima procando uno svio.

[v200]

Il problema con i segmenti e gli spazzi che si creano tra le giunzioni rimane dovuto al assestamento dei rettilinei con le curve.
Per evitare questo problema con i segmenti occorre una cura certosina nella posa del tracciato, solitamente occorre partire da un tratto rettilineo per esempio la stazione dove iniziare l' assemblaggio con buoni incastri, poi avanzando creiamo la prima curva fino a chiudere il tracciato.
Ripassando più volte gli incastri fino ad averne il meno possibile di spazio al limite in zone neutre come un rettilineo.
Ora i tratti di binario a segmenti hanno geometrie ( pezzi curvi) o flessibilità che non si adattano perfettamente al tracciato che creiamo, con una esperienza maggiore si utilizzano i binari flessibili che permettono grazie alla loro flessibilità di compensare anche con ridotti gradi di curva le imperfezioni o dislineamenti del tracciato.
Buona norma in un tracciato non esteso come il nostro e montarlo tutto senza fissarlo per potere fare tutti gli aggiustamenti possibili per avere buoni incastri non spaziati, una volta che si ha raggiunto un buon compromesso ( qualche spazio si crea sempre)partire da un tratto rettilineo e avanzare nella posa.
Un aiuto è tracciare la mezzaria delle rotaie oltre alla sagoma limite, ci permetterà di mantenere un centraggio costante.
Segnato il tracciato sagomiamo il sughero per insonorizzare che andrà incollato sul disegno del tracciato da noi eseguito, quindi posiamo le rotaie fissandole con i chiodini e incollandole con la posa della massicciata( quando depositiamo la miscela per incollare la ghiaia incolliamo anche le rotaie).
La buona posa delle rotaie è la parte essenziale per una buona circolazione dei convogli senza svii e saltelli che rovineranno le nostre sessioni di gioco.

[roadking]

Ciao Roby una domanda (casomai se non è più il posto adatto, metto da altra parte)
oggi consegnato il numero 4 e 5, con stazione,P.L. , imbocco galleria...

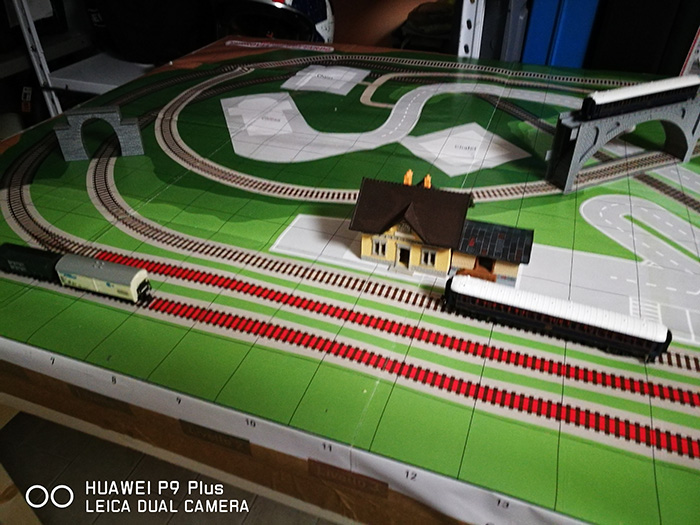

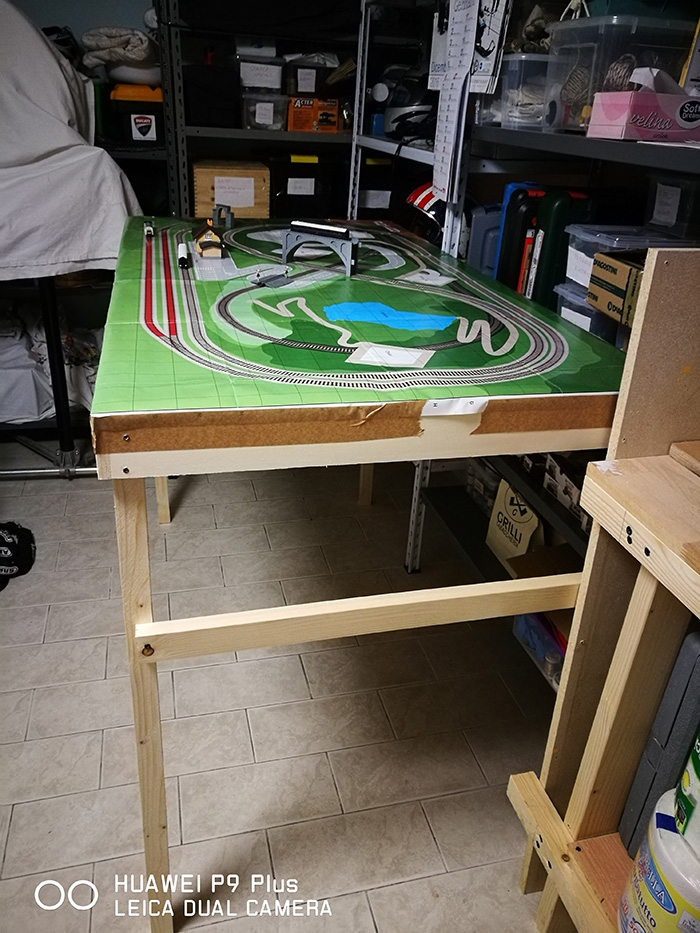

io ho finito la base, ti allego foto

Immagine:

273,65 KB

Immagine:

187,53 KB

ma sotto la base devo predisporre qualcosa per accogliere il trasformatore e altro??
scusa la domanda ma sono un novellino !!!!

[v200]

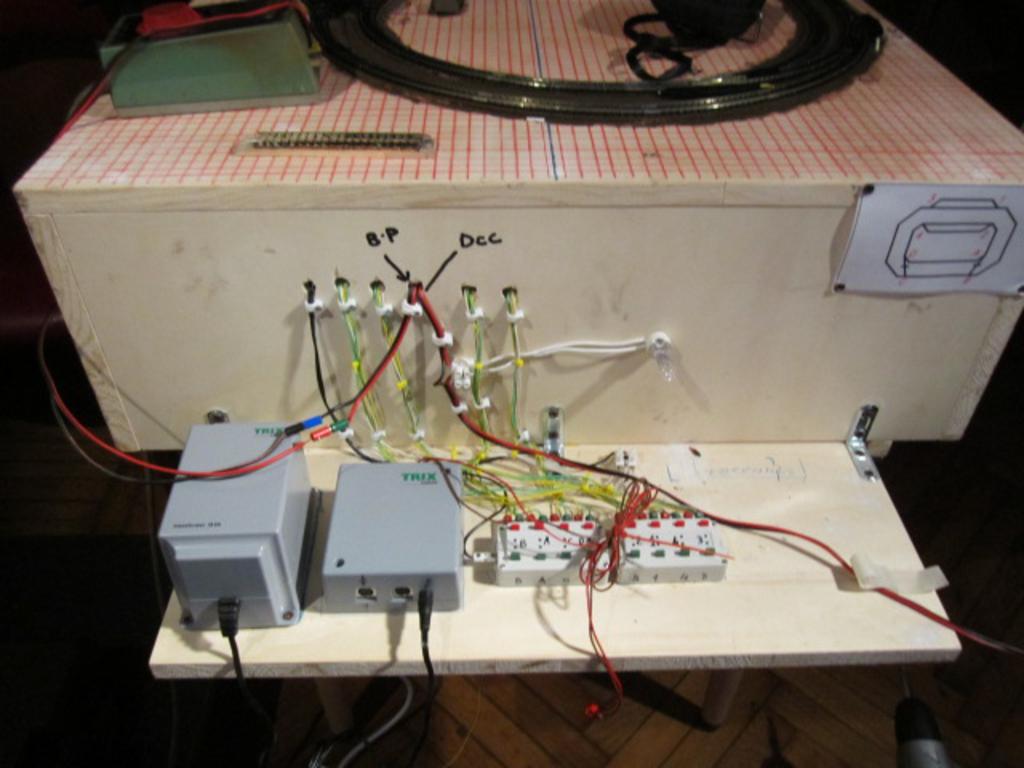

Ciao Marco per poter alloggiare trafo, pulsantiere e altri accessori elettrici sul mio plastico DCC ho costruito una mensola a sbalzo su un lato del plastico.


Immagine:

88,22 KB

Per il tuo plastico abbiamo aperto una apposita discussione in " SCALA N e ALTRE SCALE " in modo che potrai farci vedere i vari avanzamenti dei tuoi lavori a questo link topic.asp?TOPIC_ID=14702
Questa domanda invece è ben postata poichè interessa il discorso generico come fare

[roadking]

grazie, faro' cosi anche io.....scusa le domande

Ciao Marco per poter alloggiare trafo, pulsantiere e altri accessori elettrici sul mio plastico DCC ho costruito una mensola a sbalzo su un lato del plastico.


Immagine:

88,22 KB

Per il tuo plastico abbiamo aperto una apposita discussione in " SCALA N e ALTRE SCALE " in modo che potrai farci vedere i vari avanzamenti dei tuoi lavori a questo link topic.asp?TOPIC_ID=14702
Questa domanda invece è ben postata poichè interessa il discorso generico come fare

[v200]

Ciao ragazzi,

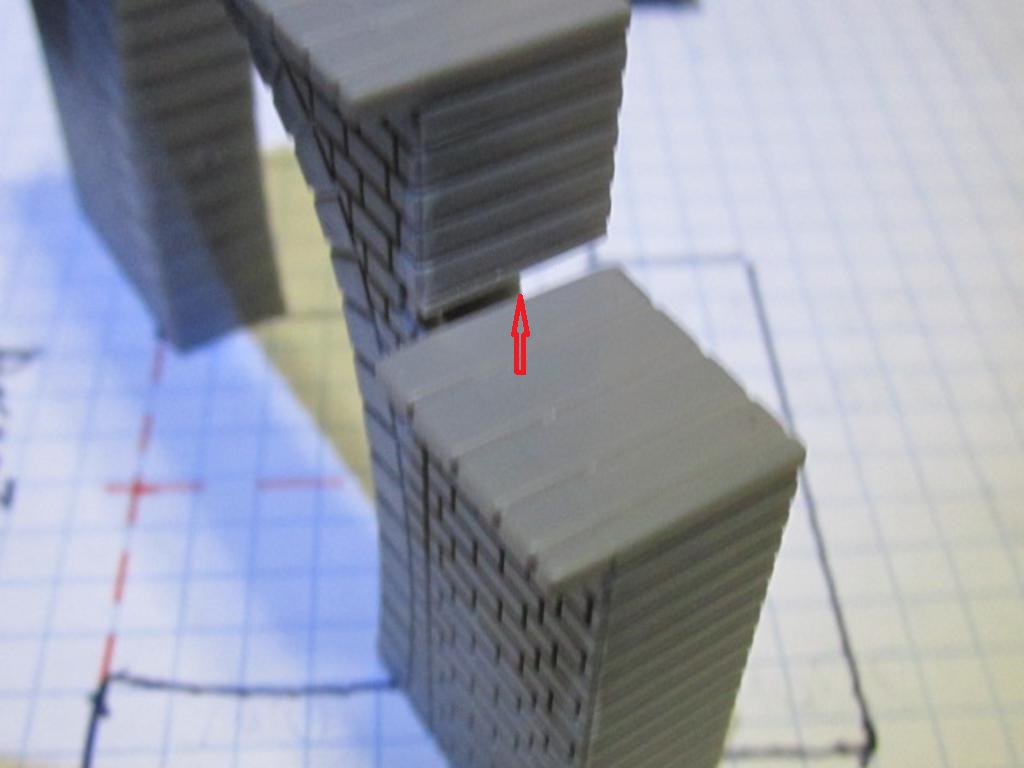

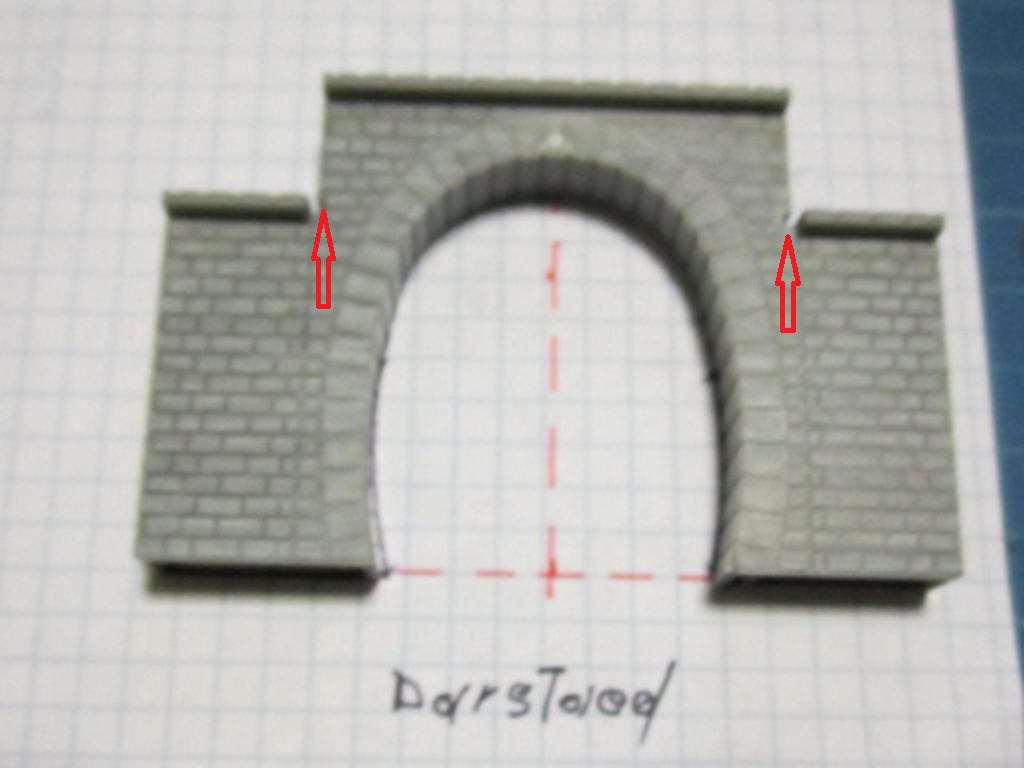

vi ricordate quelle strane fessure ai lati del portale per le gallerie?
Bene ho scoperto a cosa servono........... :geek:
In pratica per piegare i muri laterali di contenimento in caso che il portale sia in curva


Immagine:

90,28 KB

Immagine:

95,61 KB

[v200]

Marco tranquillo chiedi pure

[roadking]

Roby, io ti ringrazio ma aprire addirittura un nuovo post per me mi sembra moooolto esagerato.... io aspetto i tuoi consigli per andare avanti !!!!

Marco tranquillo chiedi pure

[marione]

Approfittando della pausa pasquale mi sono praticamente riletto tutto questo interessante tread.
Mi è venuta spontanea una domanda da fare sopratutto a Roby, ma anche a tutti voi:
considerato che su cinque uscite abbiamo ( ci sono anch'io ) riempito ben 27 pagine e sicuramente non ci fermeremo ( ) ... non riesci/ riusciamo a trovare un sistema per avere una rubrica affinchè quando cerchi un argomento sai già a che pagina andare ?
A mio avviso sarebbe davvero interessante ed utile ... pensateci !
Quando saremo alla sessantesima uscita se uno volesse qualcosa di specifico già trattato ... sarebbe impensabile sfogliare 100 pagine e, visto che ci sono scritte e riportate cose davvero interessanti, beh io ci penserei su: tempo ne abbiamo!
Grazie per l'attenzione

Marione

[v200]

In Germania hanno creato un forum apposito diviso in tre sezioni .
la prima, che presenta le uscite con i suoi componenti e non puoi porre domande.
la seconda, su come costruire il plastico con varie ed eventuali
la terza per modifiche importanti al tracciato.
Anche per loro ho visto che per le due sezioni aperte si creano le medesime dinamiche che si trovano qui con i medesimi problemi è sono al n°65. non hanno nessun menu da consultare per i vari temi riportati. Tocca sfogliare pagina per pagina
Ora credo che sia non poco semplice fare una sottosezione bloccata solo per i mini tutorial ( dovrò chiedere ad Andrea ), penso ogni tanto di fare un riepilogo con i vari link dove sono postati i minitutorial.

[sal727]

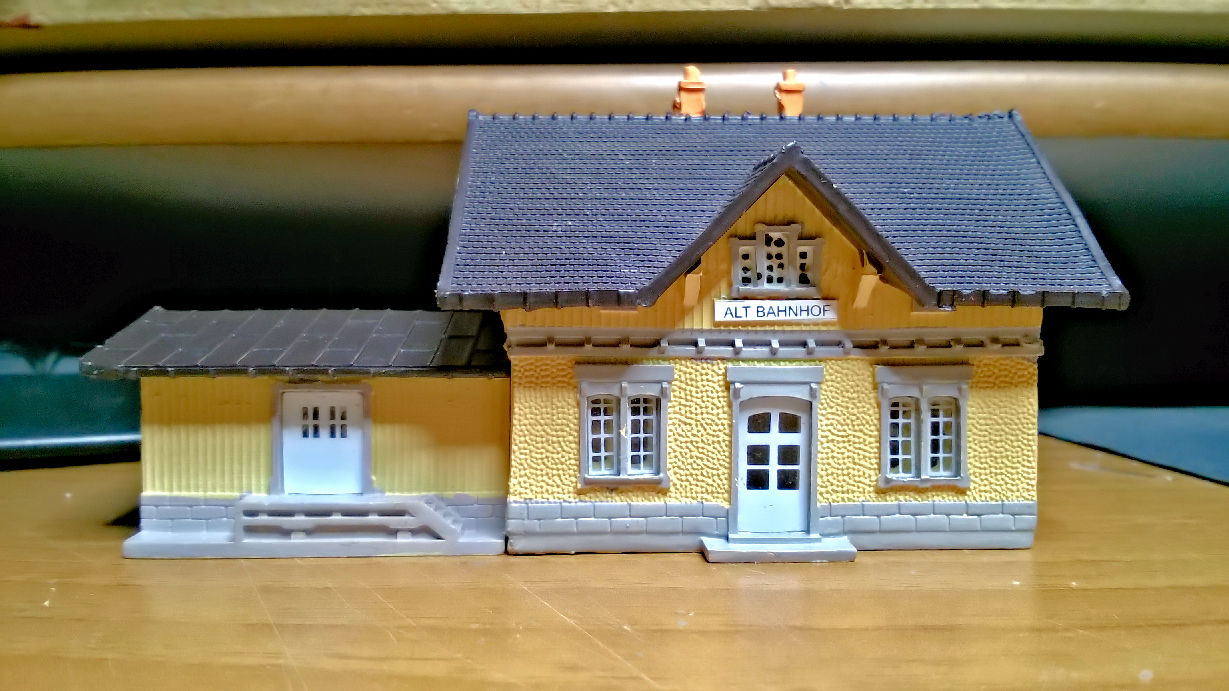

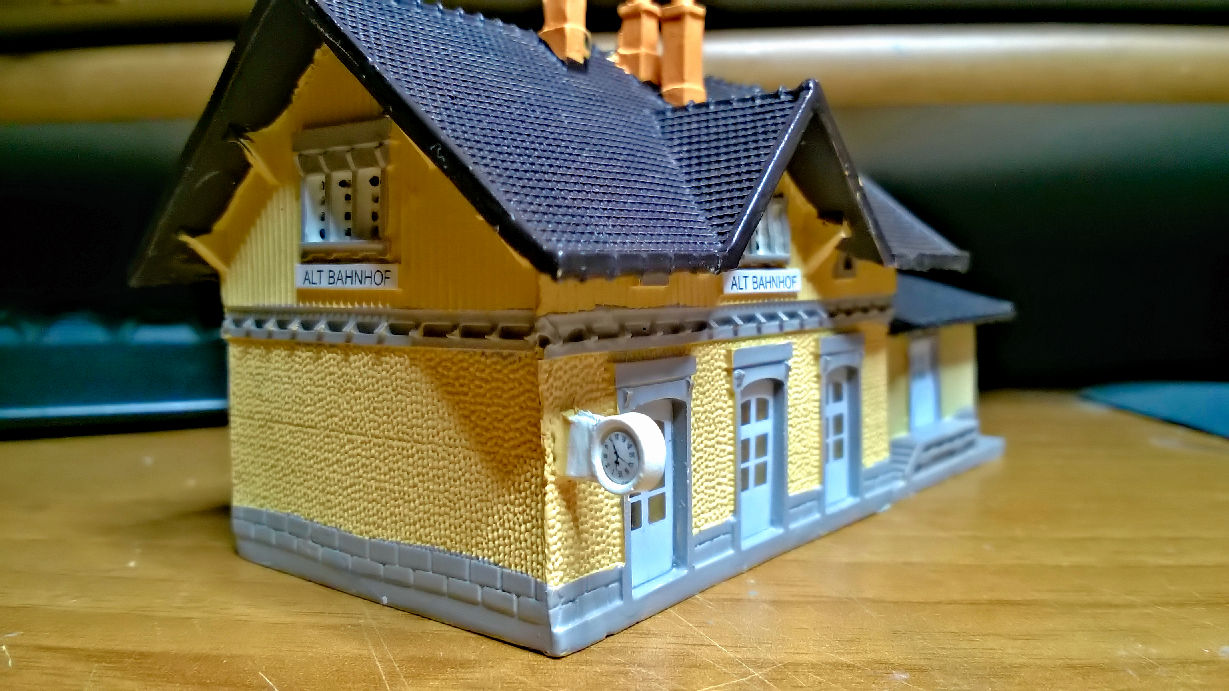

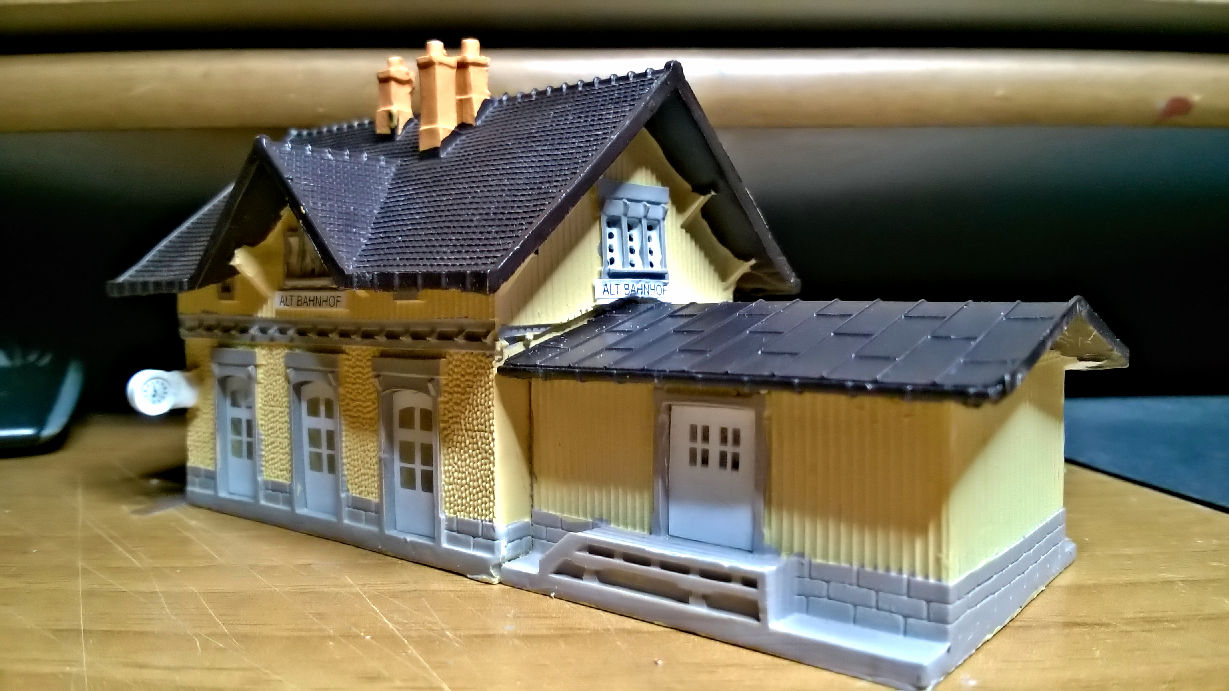

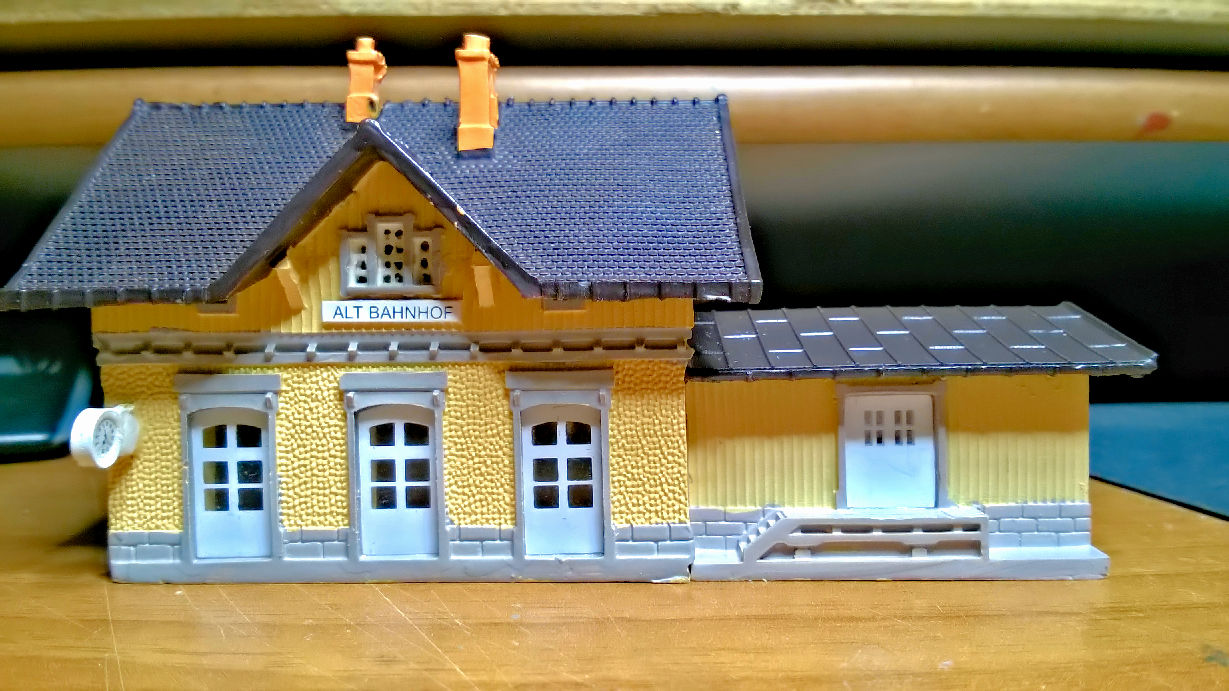

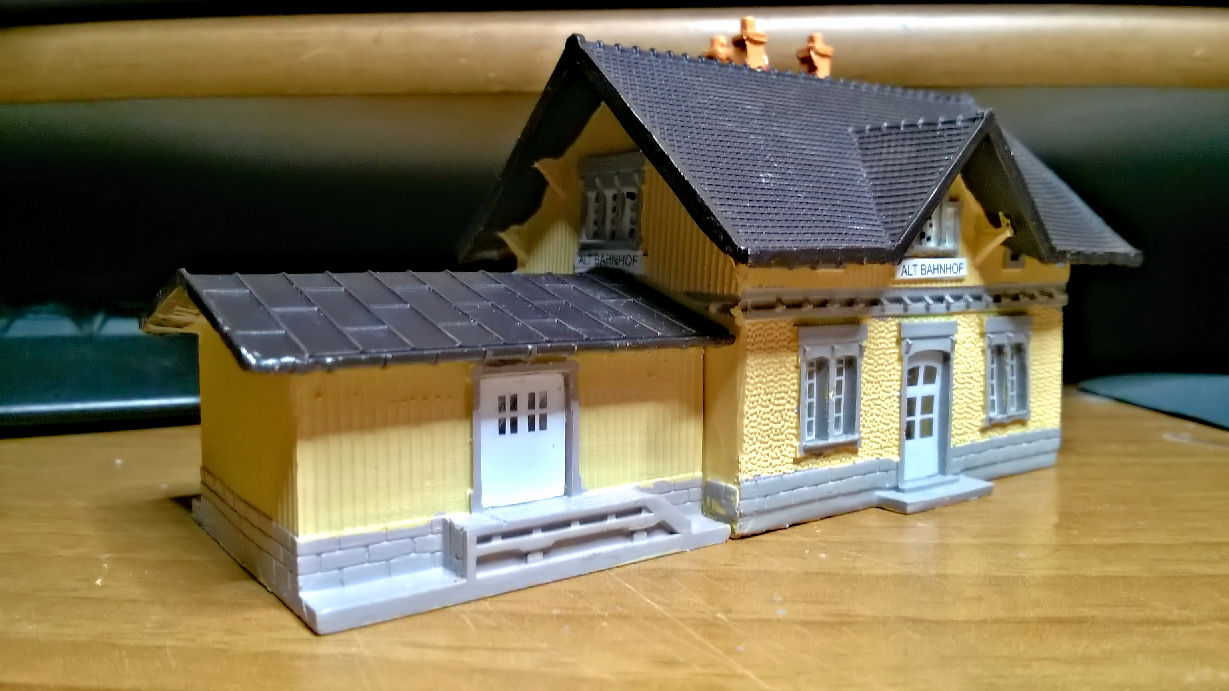

Oggi mi è arrivato il pacco con il fascicolo 4 e 5, devo dire che la stazione è veramente carina, non è il top ma fa la sua figura, ho montato gli infissi ed incollato il MM















Ho lasciato i colori così come sono non ho fatto nessuna correzione, forse la farò in futuro.
Per le porte era stato consigliato di farle doppie, per il MM non c'è problema sono 4 e ne servono 2, per la stazione invece le porte sono 6 e ne servono 4, per cui se si fanno doppie ne mancherebbe una

[Pasquale]

Comunque volevo ringraziare Roberto per il suo supporto che è fondamentale,per alcuni di noi che sono neofiti è veramente prezioso,grazie infinite.

[sandro68]

ciao a tutti sono d'accordo con Marco il legname costa anche al brico io ho avuto la fortuna di un collega di lavoro che ha una piccola falegnameria in garage ed ho avuto il suo aiuto a comporre la base gratuita, ma dato che il plastico lo costruisco, come già detto, in casa ho acquistato la base dove poggiarlo ed ho speso molto di più di quanto affermato da Marione.
Roby:
ti seguo con molta attenzione anche se non sono presente al forum come vorrei, sei un grande maestro nel postare con attenzione e nei minimi particolari questo plastico del Gottardo. un cosiglio ti chiederei di darmi, se dopo le uscite delle piattaforme su cui viene montato tutto l'armamento in dotazione ho intenzione di usare il sughero da 2 mm nel ponte secondo te posandolo colmerei il dislivello che si crea. Ti ringrazio in anticipo

[sandro68]

una domanda per Francesco: dove hai reperito il collante con il beccuccio in ferro ed ancora la base in plastica dove lavorare ed gli angolari se per caso li hai acquistati on line potresti postare il link? ti ringrazio in anticipo. Dato che oggi sono andato al brico per compere varie tra cui ancora legname per definire la base non ho trovato gli articoli che mi interessano grazie

[v200]

@ [:I] grazie Pasquale [:I]
@ Alessandro,
sul ponte/viadotto non si mette il sughero, l' altezza del passaggio pedonale ai bordi e troppo bassa le rotaie sarebbero troppo alte al confronto. Invece per registrare il dislivello conviene spesso rare sotto ai piloni.
Colla con becco https://www.en.dm-toys.de/liste/tags_en ... de_en.html
Piano da taglio. https://www.en.dm-toys.de/produktdetail ... 39060.html
DM TOYS ottimo negozio on line specializzato in N da cui mi servo qui il link per gli attrezzi,colle e colori modellistico

https://www.en.dm-toys.de/liste/tags_en/farben_en.html.

Per le morse angolari da falegname qualsiasi buon ferramenta

[v200]

Anche su Conrad.it. http://www.conrad.it/ce/it/Search.html? ... smo&page=3

[FraPis]

Non ho ancora ricevuto i fascicoli 4 - 5, per la Sardegna le poste ci impiegano sempre qualche giorno in più, nel frattempo ho iniziato la costruzione della base partendo dal taglio del legno



Immagine:

418,23 KB

Immagine:

424,38 KB

Immagine:

427,96 KB

Immagine:

388,26 KB

Immagine:

307,98 KB

Immagine:

318,65 KB

Immagine:

351,09 KB

[Peppe Petronio]

Ciao Francesco vedo che i laterali li fai in una unica barra da 148 cm anzichè a cassettini come dice l'indicazione della De Agostini. Oppure no!
