Ferrovia del Gottardo De Agostini scala N

[v200]

Immagine:

68,29 KB

Immagine:

66,82 KB

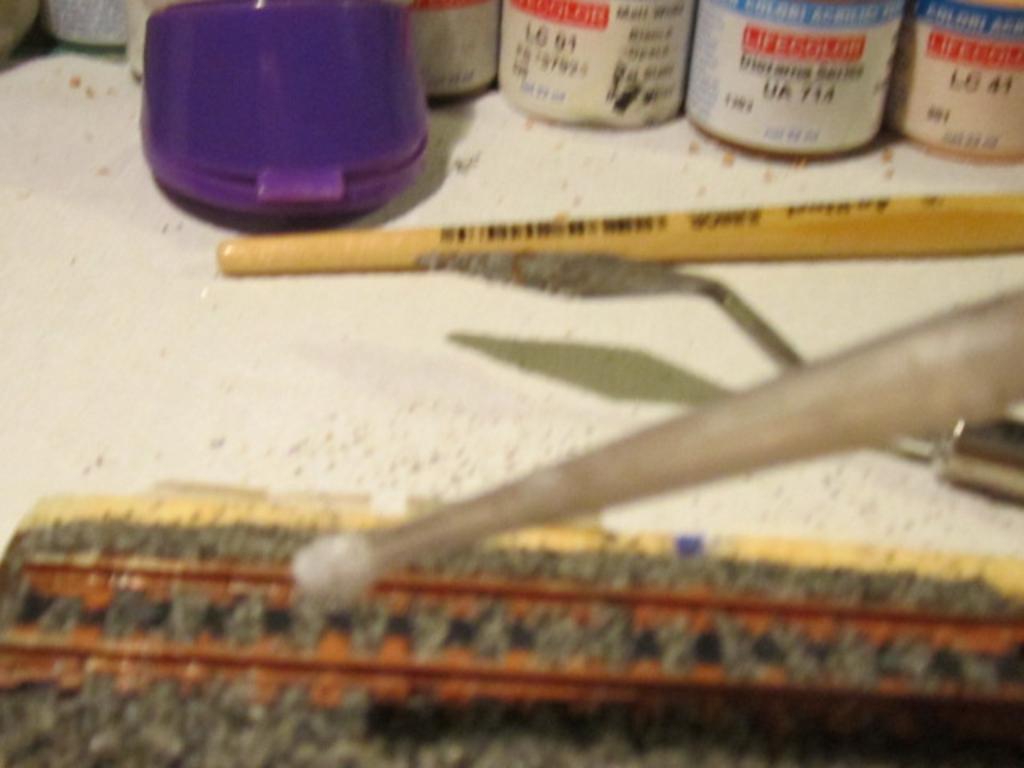

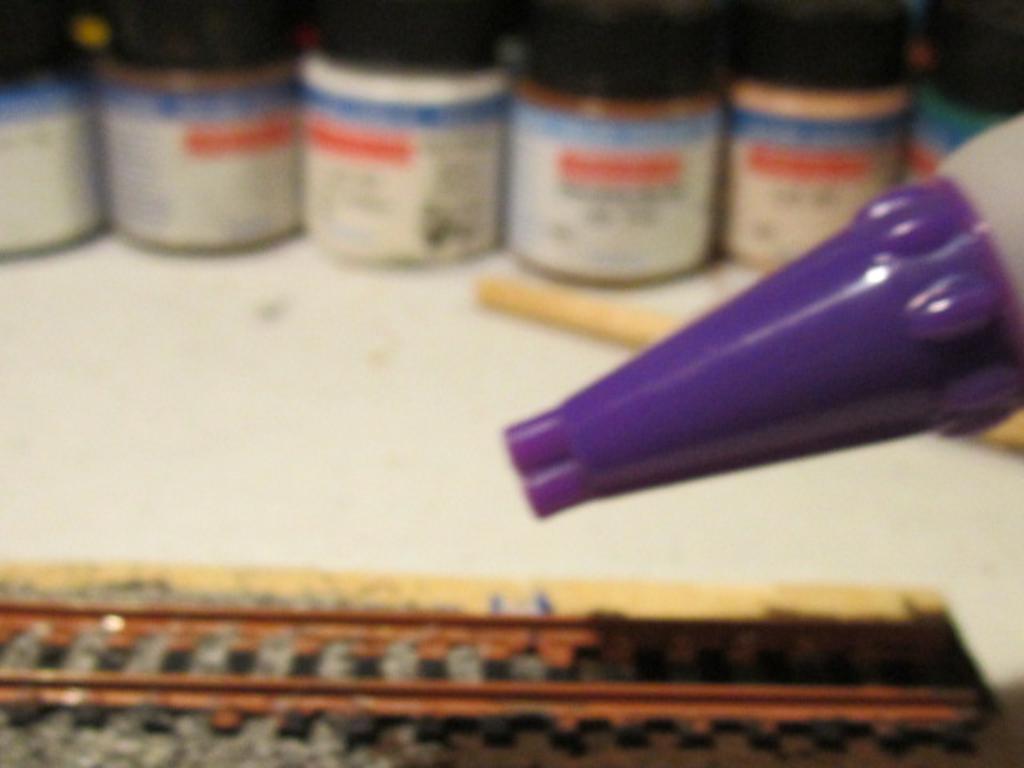

Iniziamo a inumidire,



Immagine:

103,76 KB

Immagine:

73,51 KB

Immagine:

117,09 KB

Immagine:

108,52 KB

Immagine:

90,44 KB

Immagine:

105,64 KB

Immagine:

98,69 KB

[sal727]

Ecco qui Roby



Ricordo che il ballast viene fornito dalla DeA nel corso dell''opera in 4 fascicoli 17,34,51,68

[v200]

Grazie Salvatore gentilissimo
Il tracciato qui sopra postato da Salvatore è fatto utilizzando rotaie Minitrix, ricalcando fedelmente quello della DeA con le Dart Staed, su questo poi evidenzierò i vari punti di collegamento elettrici.

[sal727]

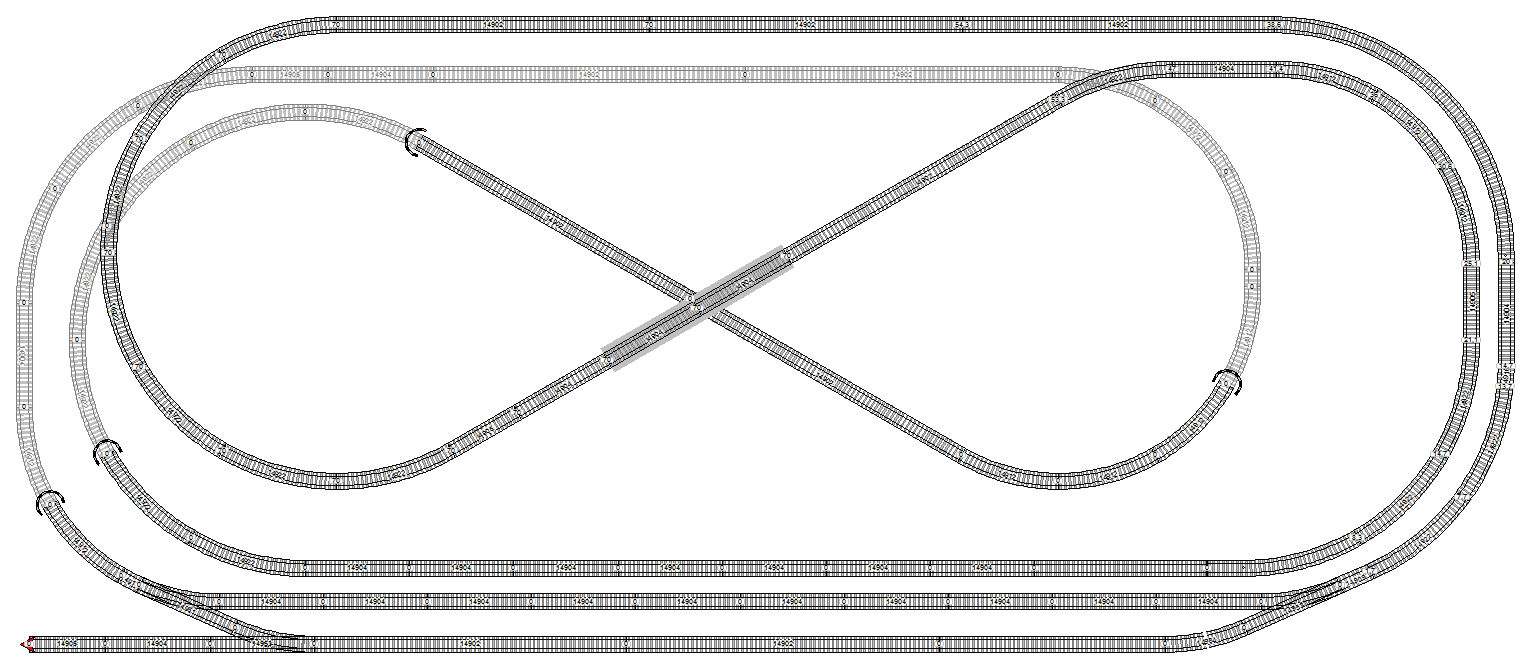

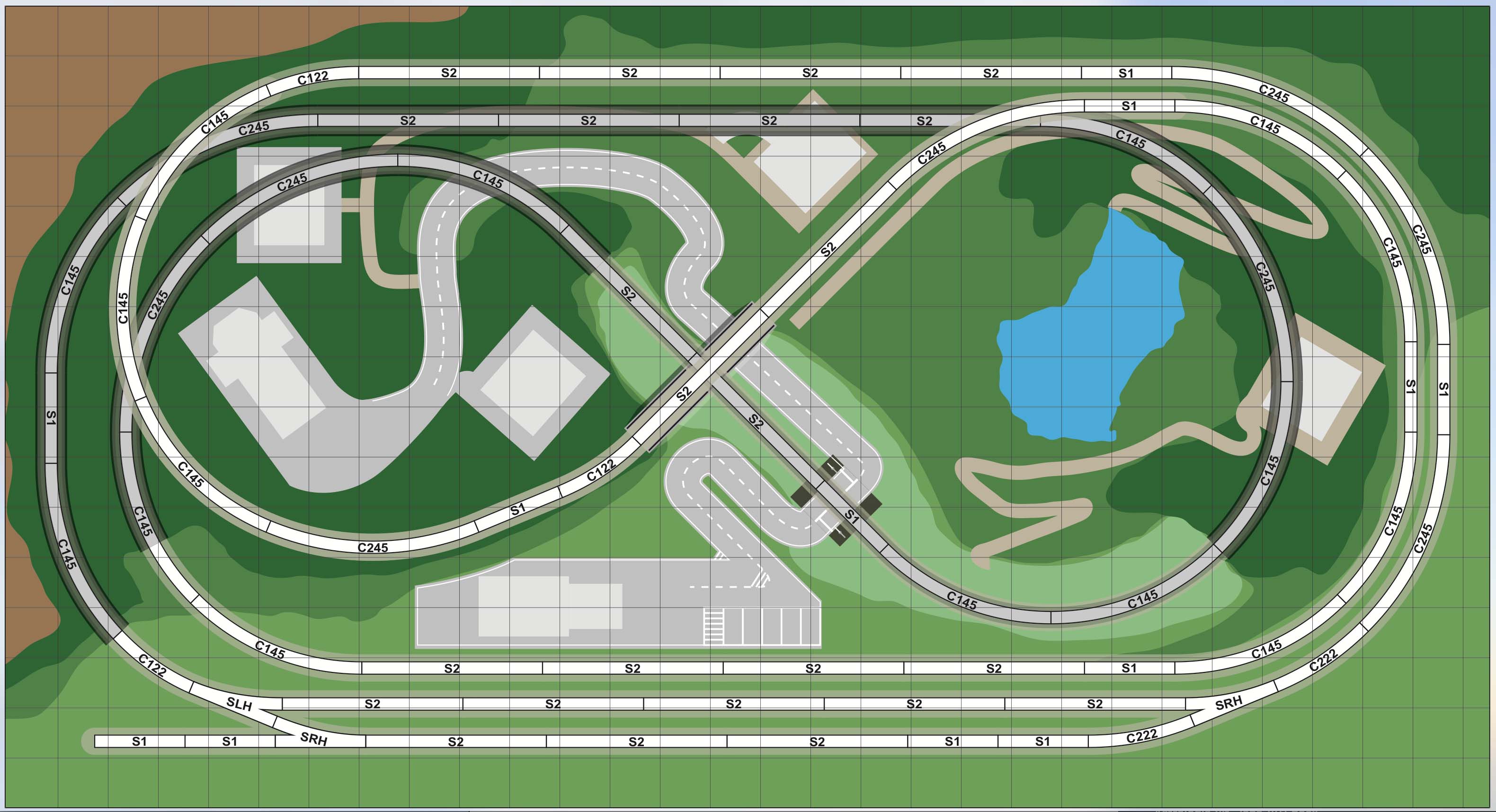

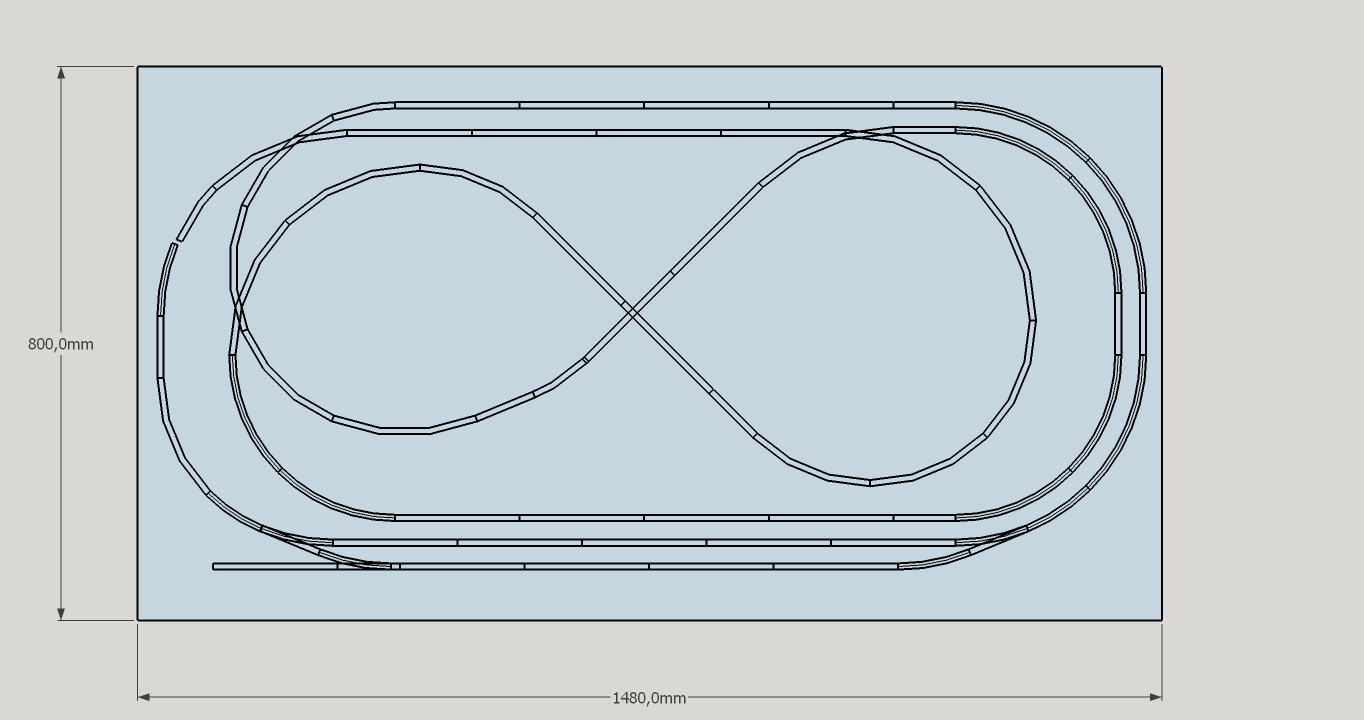

Roby usa questo schema, ho cercato di riprodurlo con il CAD, con lunghezze e raggi reali, non è preciso al 100% ma si riesce a lavorare meglio sulle sezioni dei binari

[v200]

Grazie Sal mi serve come esempio per posizionare le connessioni e i segnali, con i deviatoi in più faceva solo confondere

[aleps]

Ok più chiaro grazie. Ma avrei un altro dubbio (perdonami per tutte queste domande ma vorrei imparare e capire , abbiamo detto che le prese elettriche le mettiamo sotto plancia tramite due fori lato binari ma se abbiamo dei punti di presa elettrica a piani superiori? Quindi no a livello del telaio di base? (ancora non ho idea di come saranno realizzati i dislivelli quindi mi è venuto il dubbio) Grazie

@ bene Vincenzo,
@Alessandro,
Esatto non sono stati usati altri colori, solo nero opaco Life Color per il tetto.
Per lo schema:
I punti colorati servono a identificare su un tracciato dove dovranno essere posizionati i collegamenti elettrici, quelli blu in piena linea a quale distanza circa tra loro. Quelli verdi sono quelli che puoi attivare o disattivare l'alimentazione idem il rosso. linea marrone punti da isolare dopo i deviatoi.
punto blu, solo due fili saldati alle rispettive rotaie come l'esempio qui sopra.Che andranno collegati alla linea sotto plancia tramite mammut.
punto verde, ad uno dei due fili che portano corrente alle rotaie viene collegato un interruttore.
linea marrone, dove vengono inserite le scarpette isolanti in plastica.
punto rosso, sistema come quello verde ma differenziato nel colore per evidenziare il binario morto ( tronchino) per sosta delle loco
E' abbastanza chiaro? o serve altro ?

[v200]

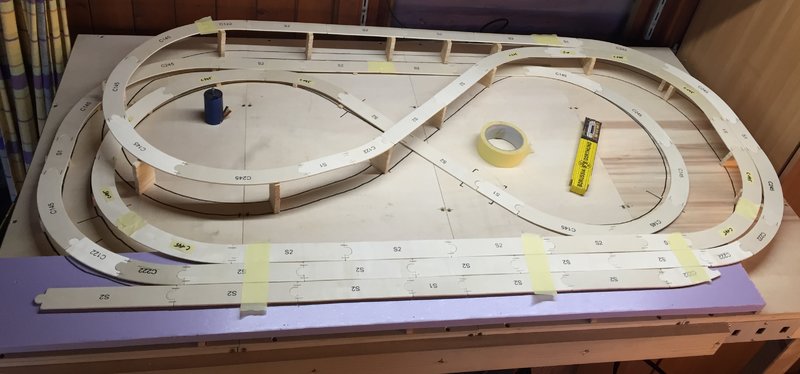

L' elevazione del tracciato avviene tramite rampe, la DeA ha previsto dei segmenti in compensato pretagliati da appoggiare su dei piloni in legno ricavato da bacchette.

Immagine:

55,74 KB

[FraPis]

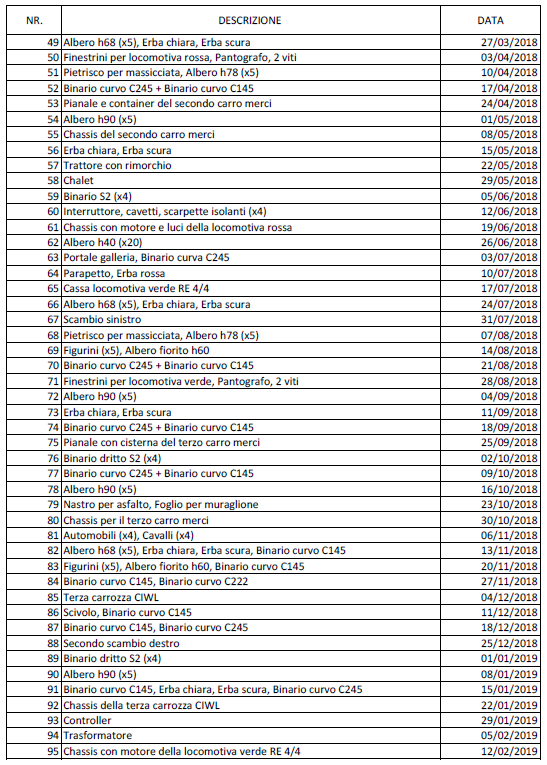

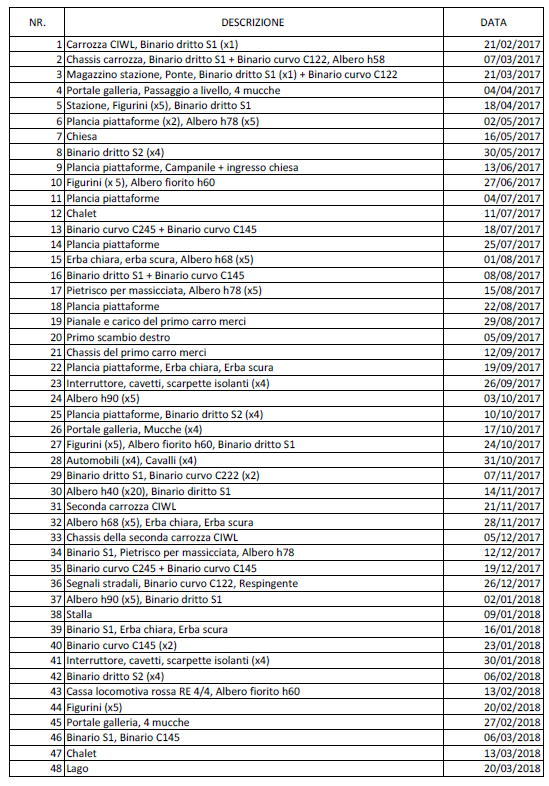

In attesa delle varie uscite allego il piano generale delle pubblicazioni

Immagine:

88,58 KB

Immagine:

85,14 KB

[v200]

@ Grazie francesco per il calendario uscite.
@Alessandro
Vista la fragilità della rampa (spessore molto fine) basterà fare arrivare i fili fino sotto al piano del plastico , dove verranno connessi alla linea principale.

[FraPis]

@ Grazie francesco per il calendario uscite.

Di niente

ne approfitto per una domanda, l'uscita n°93 prevede un "controller" di che si tratta[?]

[FraPis]

Provo a darmi una risposta da solo

Il trasformatore viene fornito in due parti:

- n°93 controller per dimmeraggio e inversione polarità
- n°94 trasformatore 230/(12÷18)??V

è corretto?

[v200]

Credo di si, ultimamente per alimentare i tracciati si ha un regolatore/in versore è un alimentatore switching tipo per i cellulari, in alcuni casi come il Piko racchiuso in un unico componente.
Al opposto Fleischmann, Minitrix e Roco hanno due componenti distinti, cambiano il colore ma è sempre il medesimo colore dato che il costruttore li fornisce alle tre case.
Fleischmann / verde
Minitrix / bianco
Roco. / blu

[Mattia85]

Io vorrei fare il plasticon però utilizzando i binari della minitrix e volevo chiedere li dove fosse possibile una lista completa dei binari da prendere perché in giro per il web non ci ho capito nulla. Scusate il disturbo e grazie in anticipo

[sal727]

Io vorrei fare il plasticon però utilizzando i binari della minitrix e volevo chiedere li dove fosse possibile una lista completa dei binari da prendere perché in giro per il web non ci ho capito nulla. Scusate il disturbo e grazie in anticipo

Utilizzando binari di altre marche non riuscirai a fare esattamente il tracciato della DeA, lo puoi fare simile, ogni casa ha misure e angolazion differenti, se questa è la tua intenzione è sconsigliabile procedere con l'opera, spenderesti soldi inutilmente, puoi farti un tracciato alternativo con i binari e le misure che desideri utilizzando Scarm che è un software free adatto allo scopo, da dove puoi alla fine del progetto avere la lista dei binari utilizzati.

[Mattia85]

grazie mille sal per la risposta chiara e veloce ma avevo visto dietro la foto del tracciato riprodotto con binari ministri pensavo si potesse fare lo stesso

[sal727]

Di nulla Mattia, quel tracciato l'ho fatto io utilizzando scarm con binari trix-N, e come avevo accennato le dimensioni non corrispondono, inoltre avevo utilizzato binari flex per renderlo più simile possibile.

[v200]

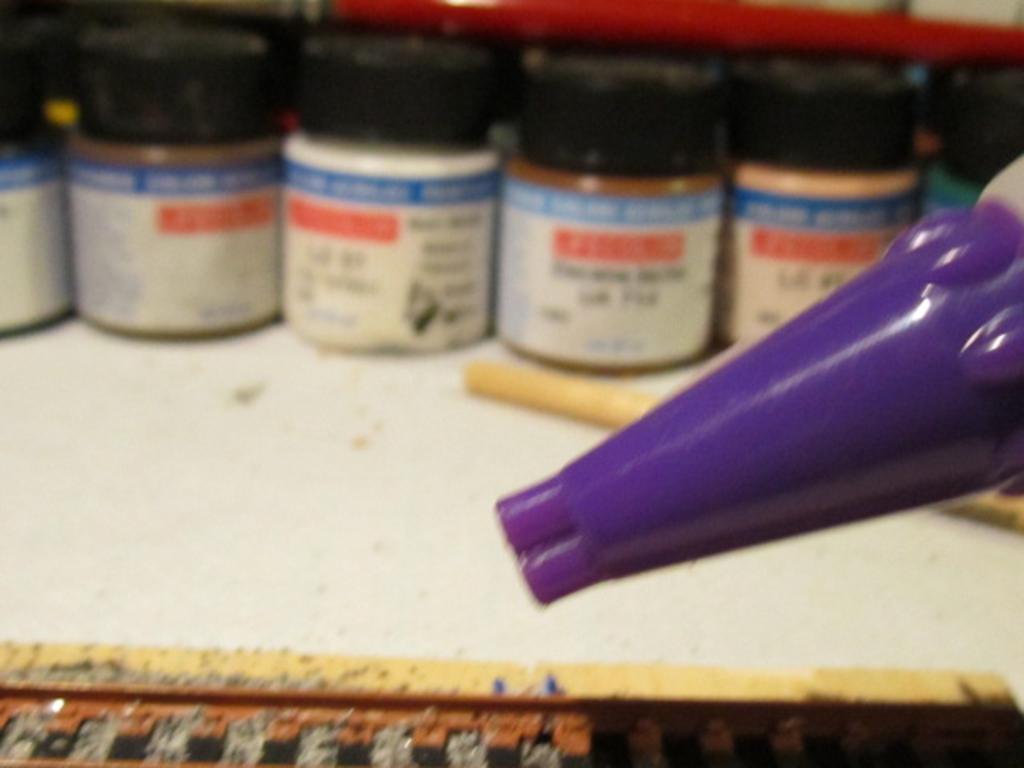

Terminiamo il lavoro di invecchiamento.

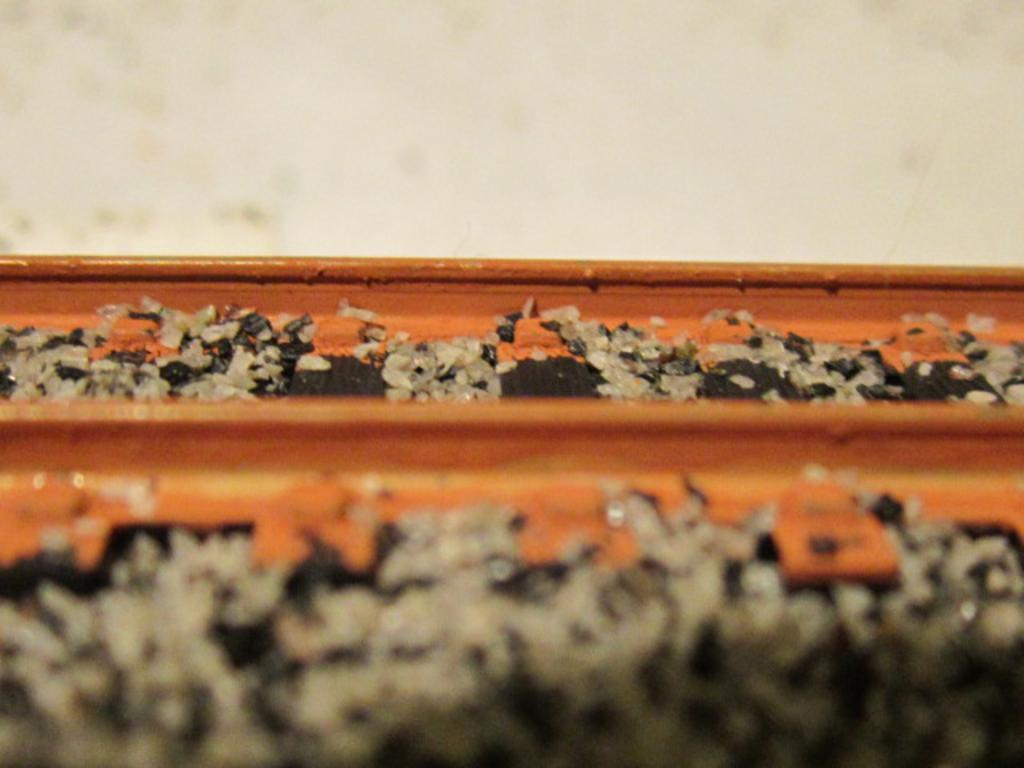

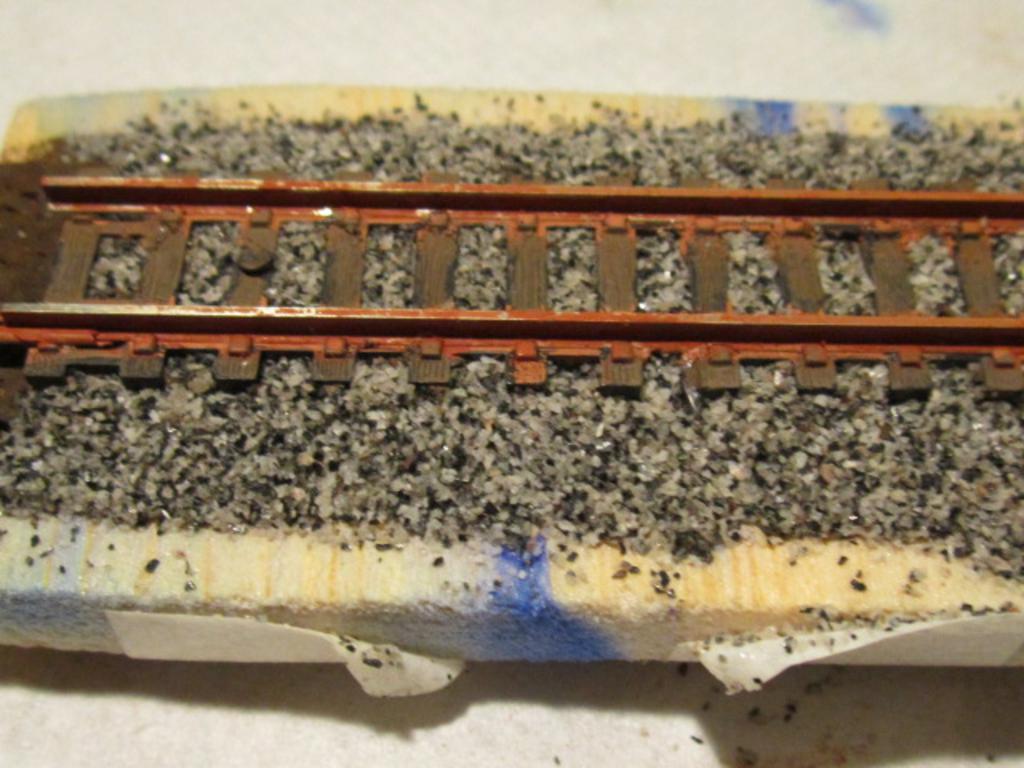

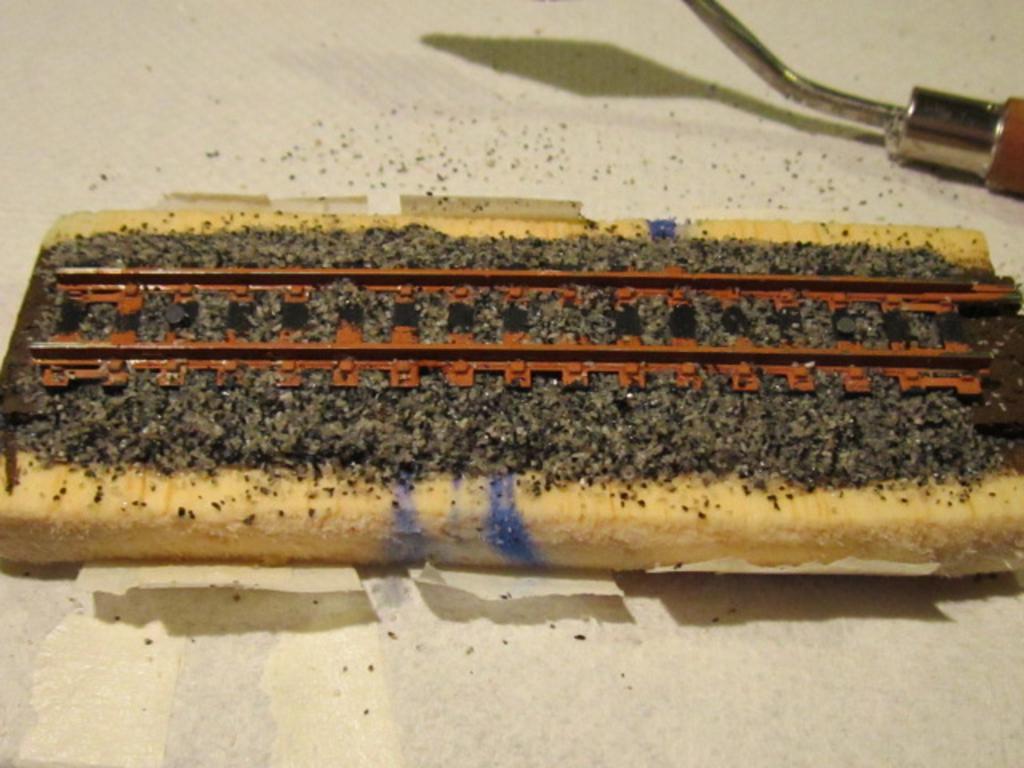

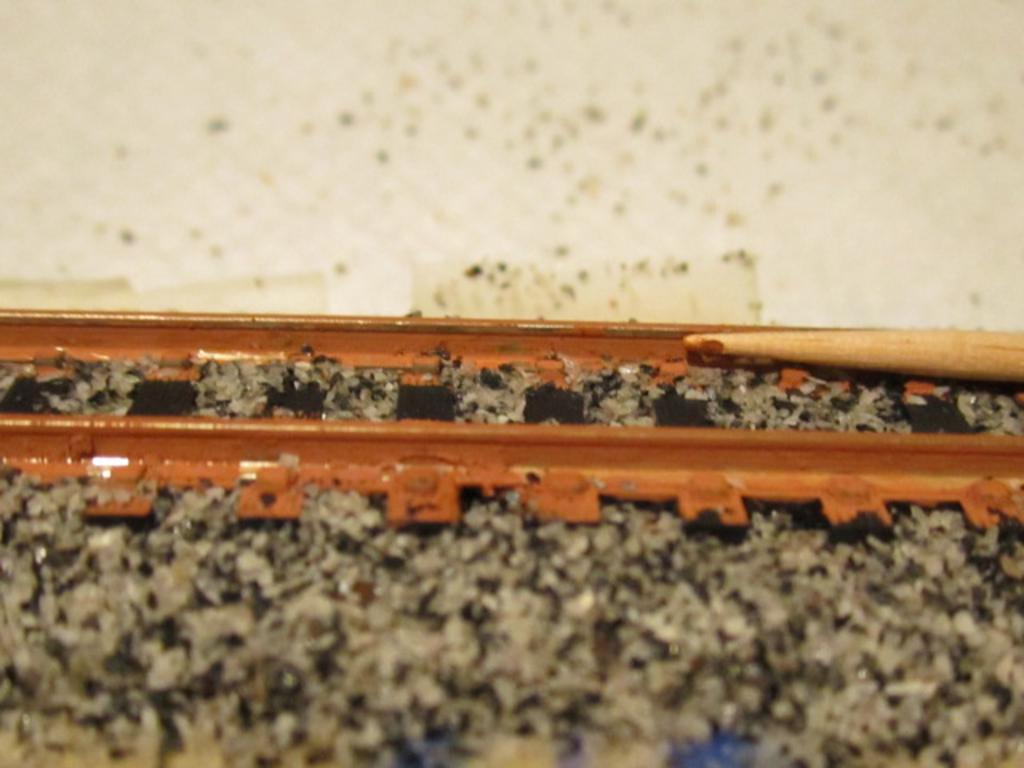

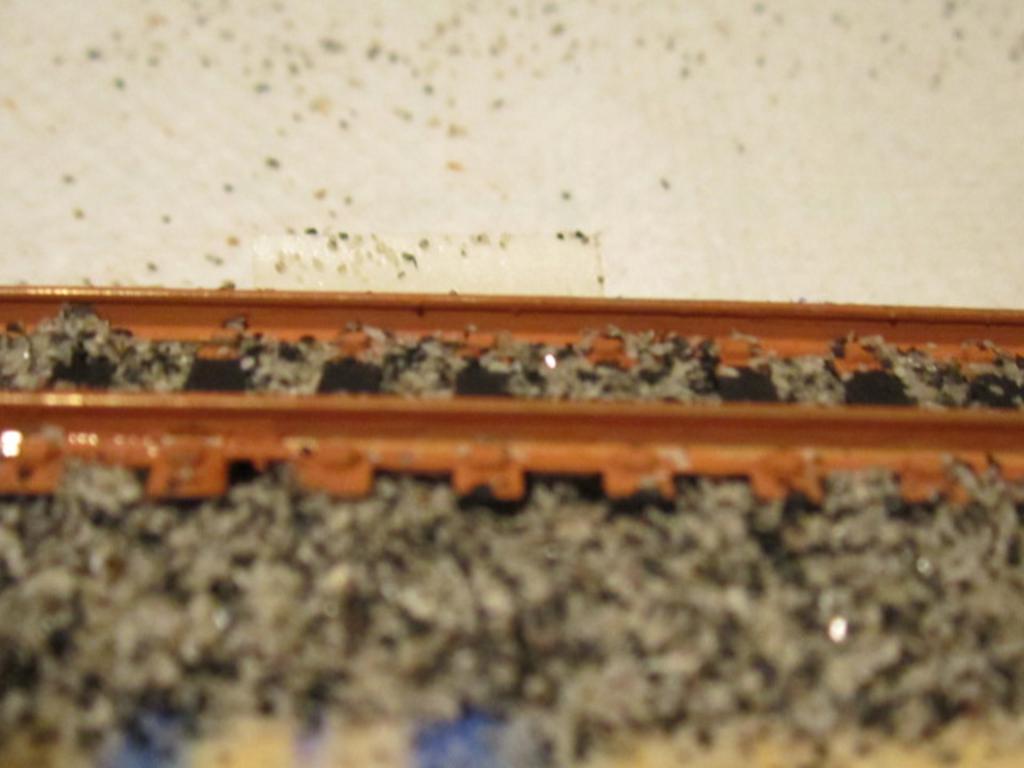

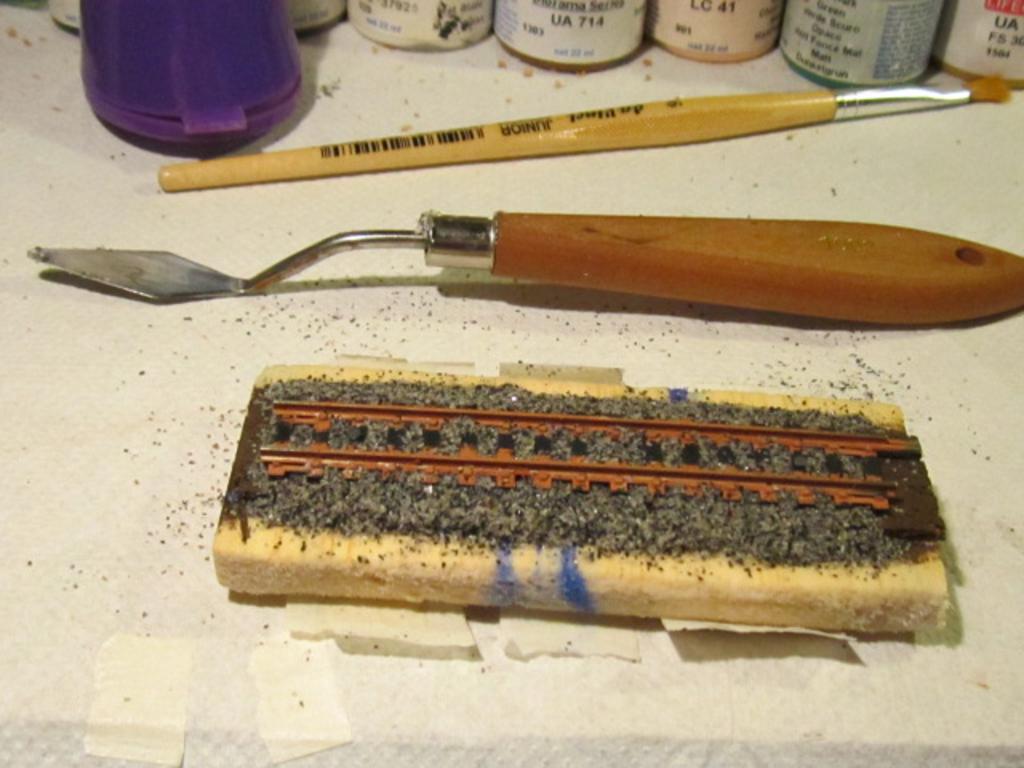

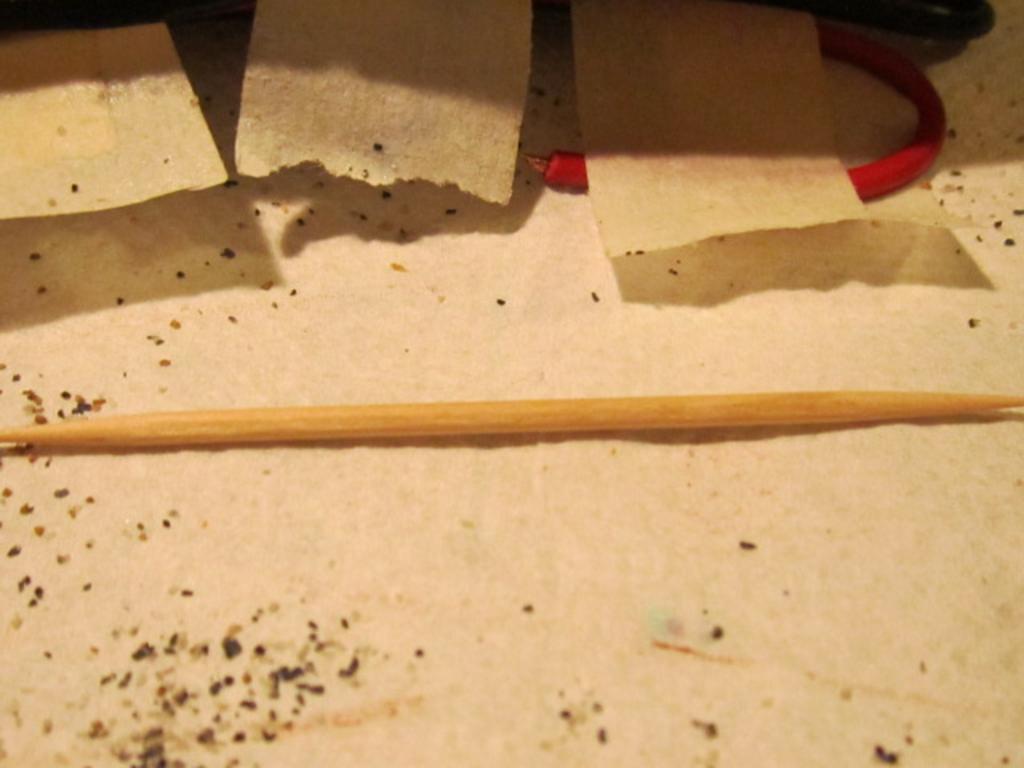

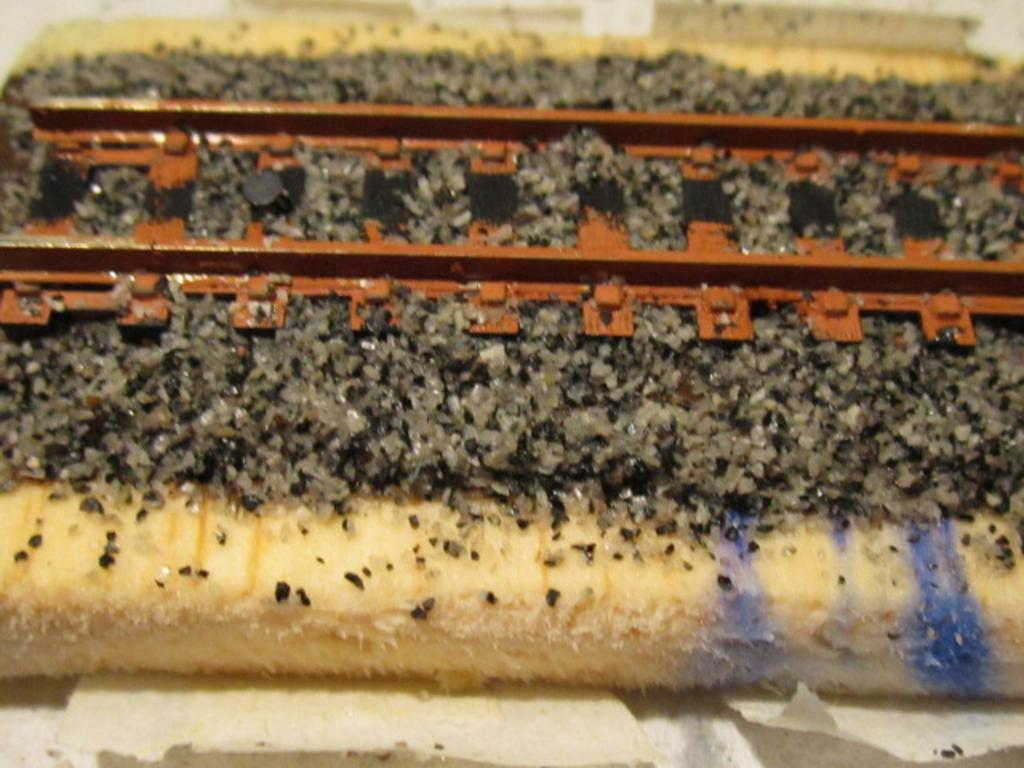

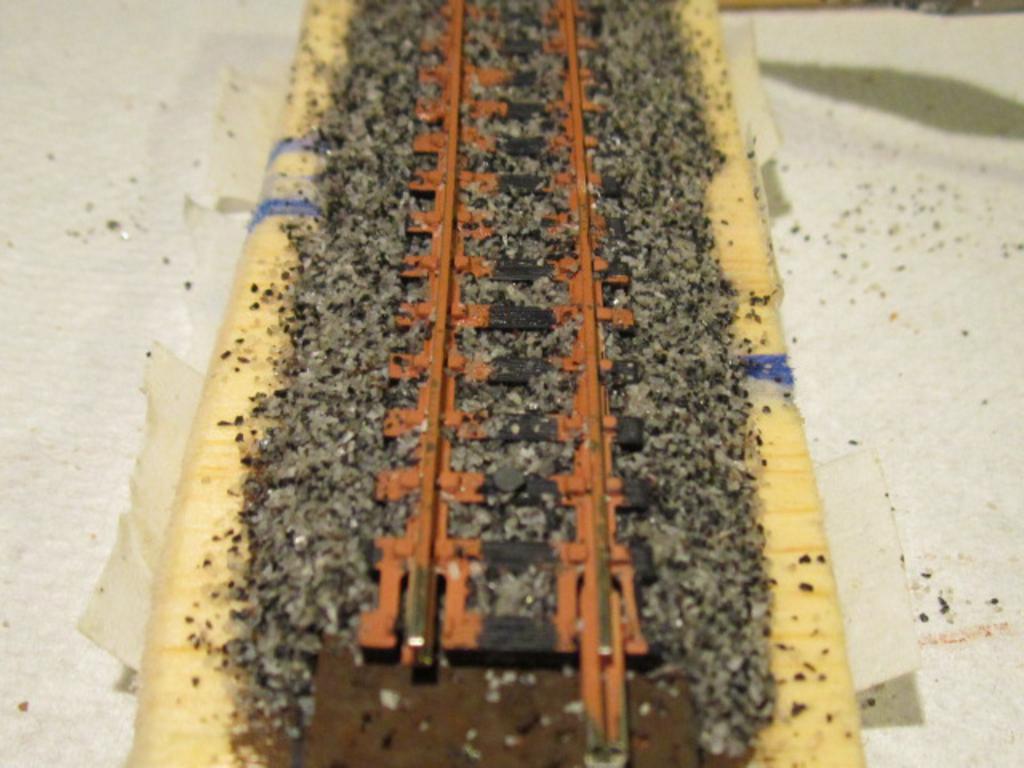

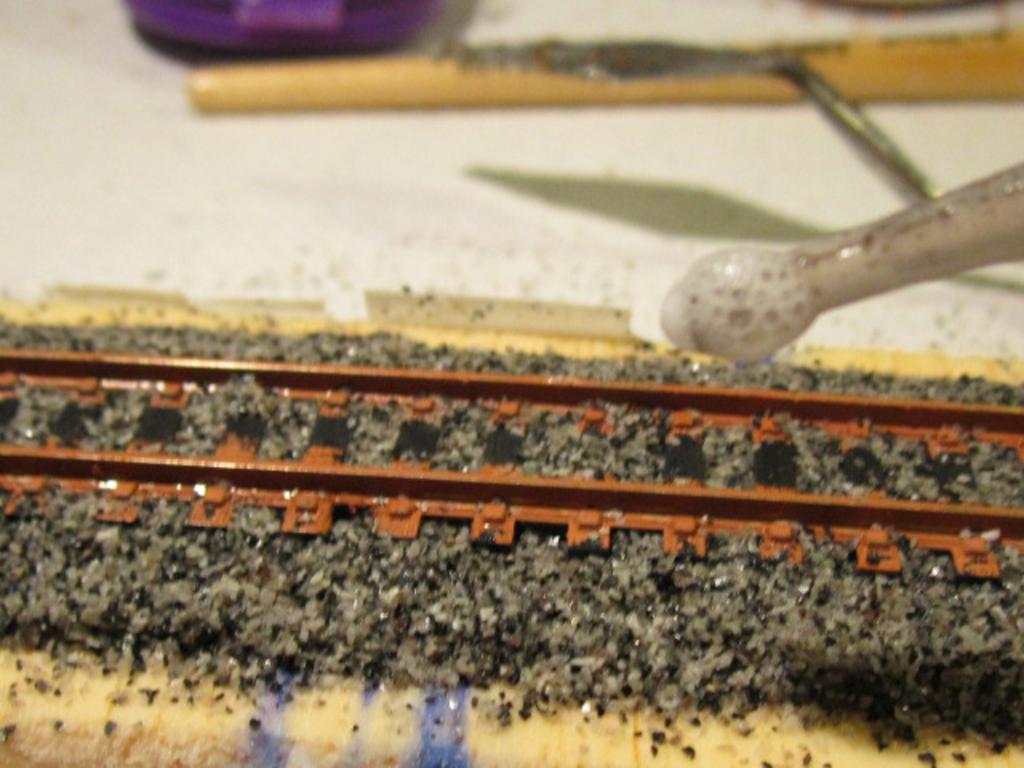

Dopo che il ballast si è ben incollato ripuliamo le rotaie internamente sia sui fianchi che sul piede in modo che i granelli di ghiaia non ostacolino lo scorrere delle ruote si può utilizzare uno stuzzicadenti in legno o un mini cacciavite a lama piatta ma il metallo della lama porta via la vernice di fondo. daremo una ripulita anche alle traversine.

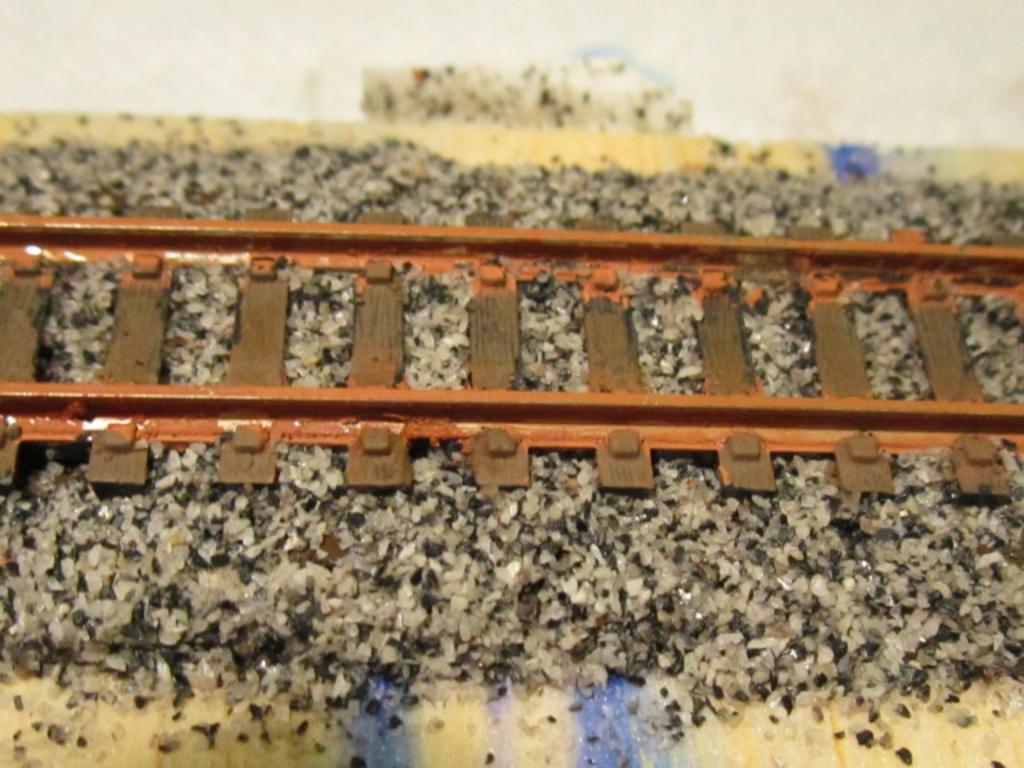

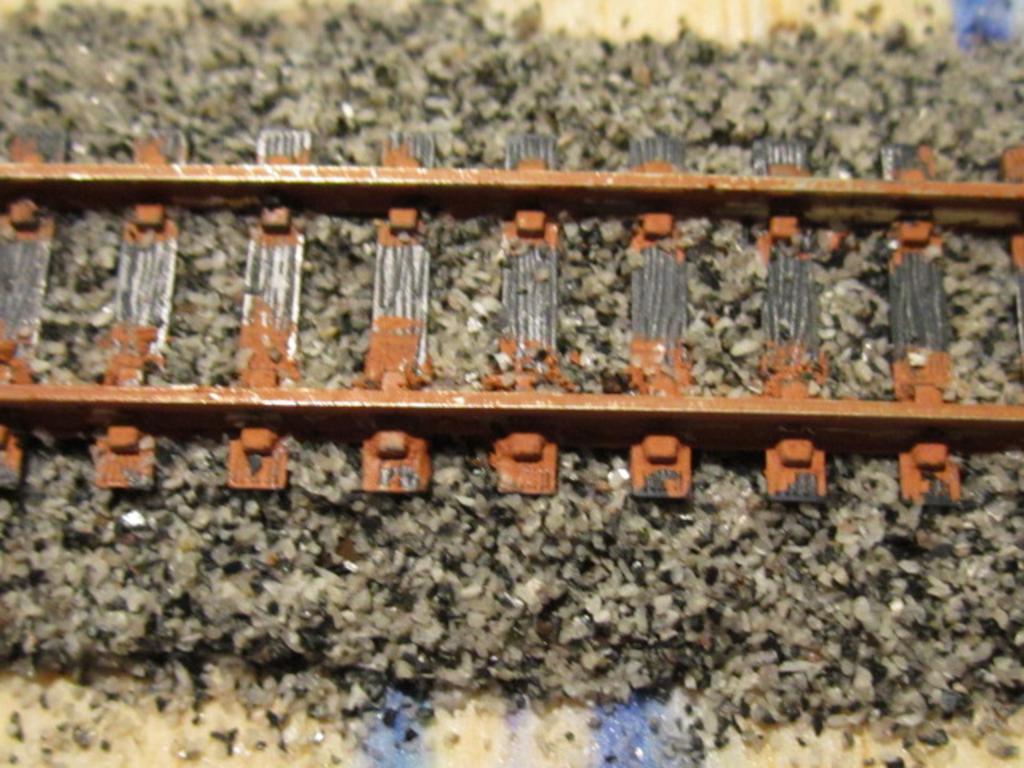

Fatta l'operazione di pulizia, ritocchiamo le traversine in color legno scuro ad acrilico in superficie per eliminare l'eccesso di color ruggine del fondo dato a pennarello. Anche sulle rotaie daremo del color ruggine acrilico diluito in modo da eliminare il luccichio del metallo.

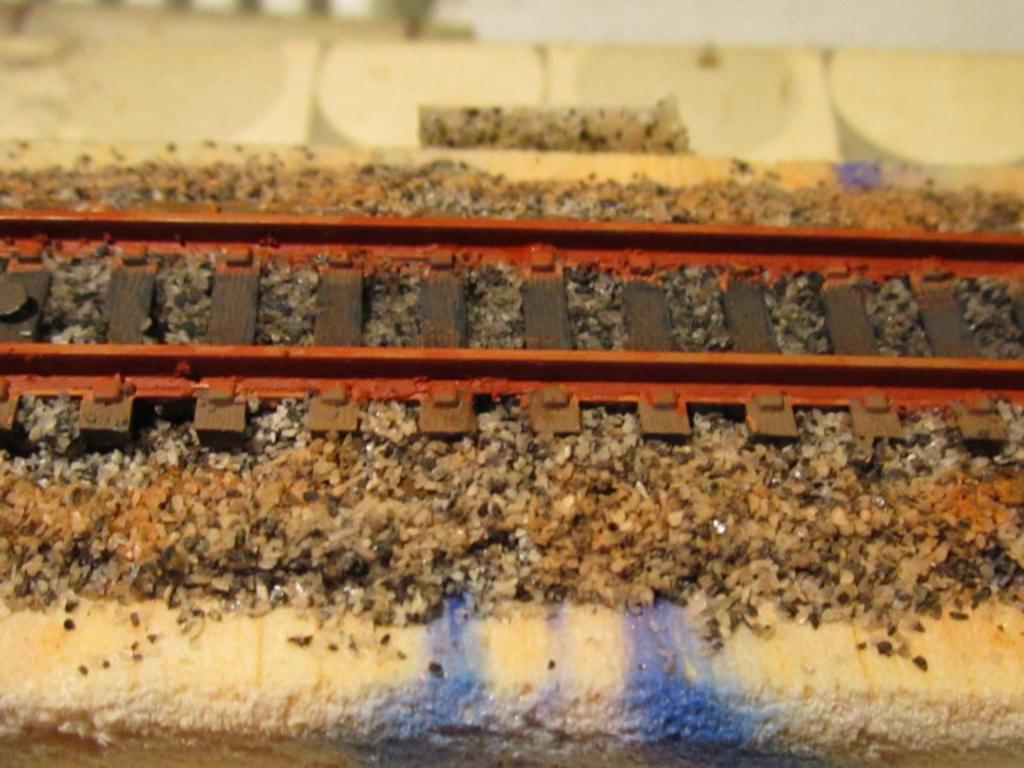

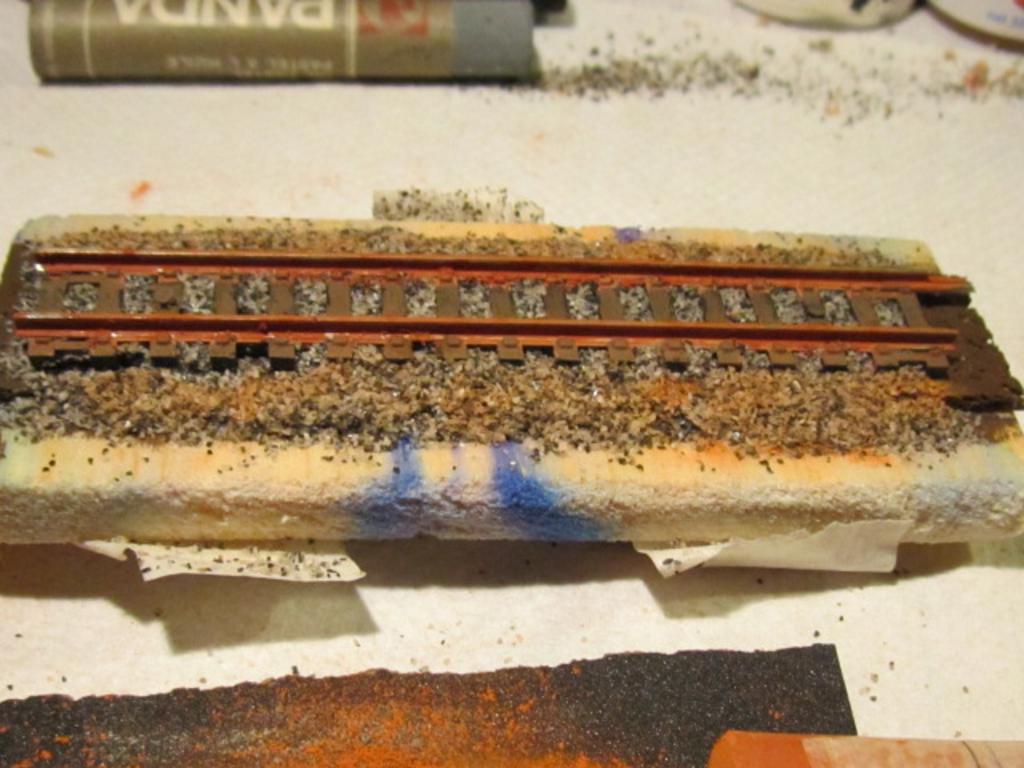

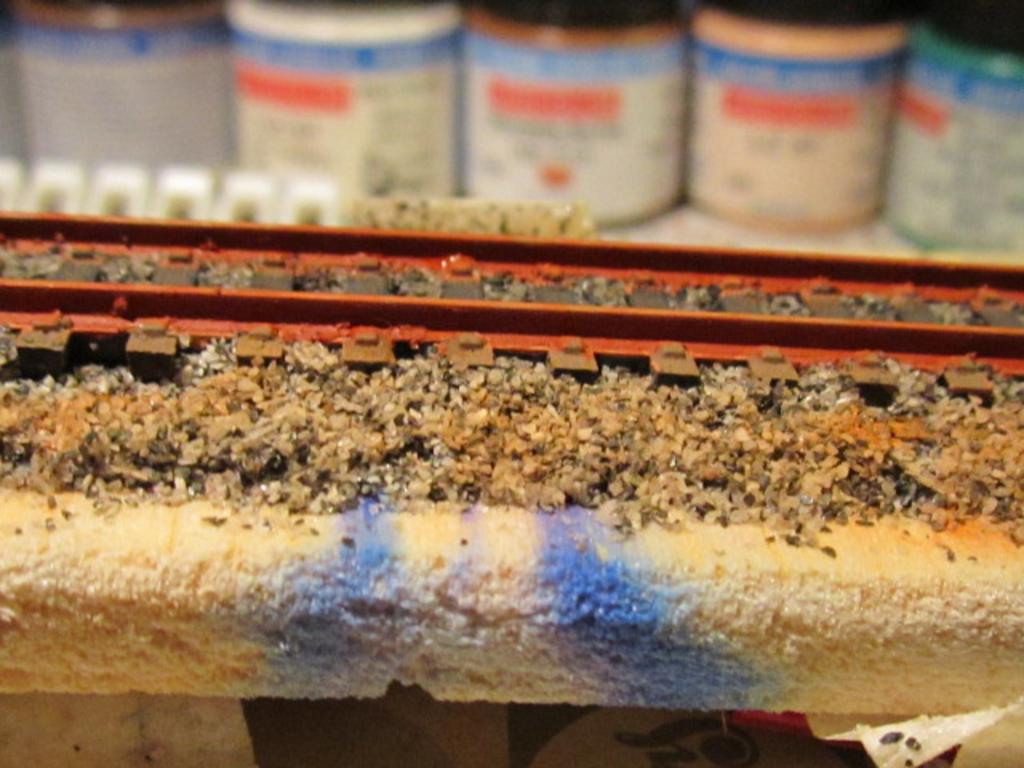

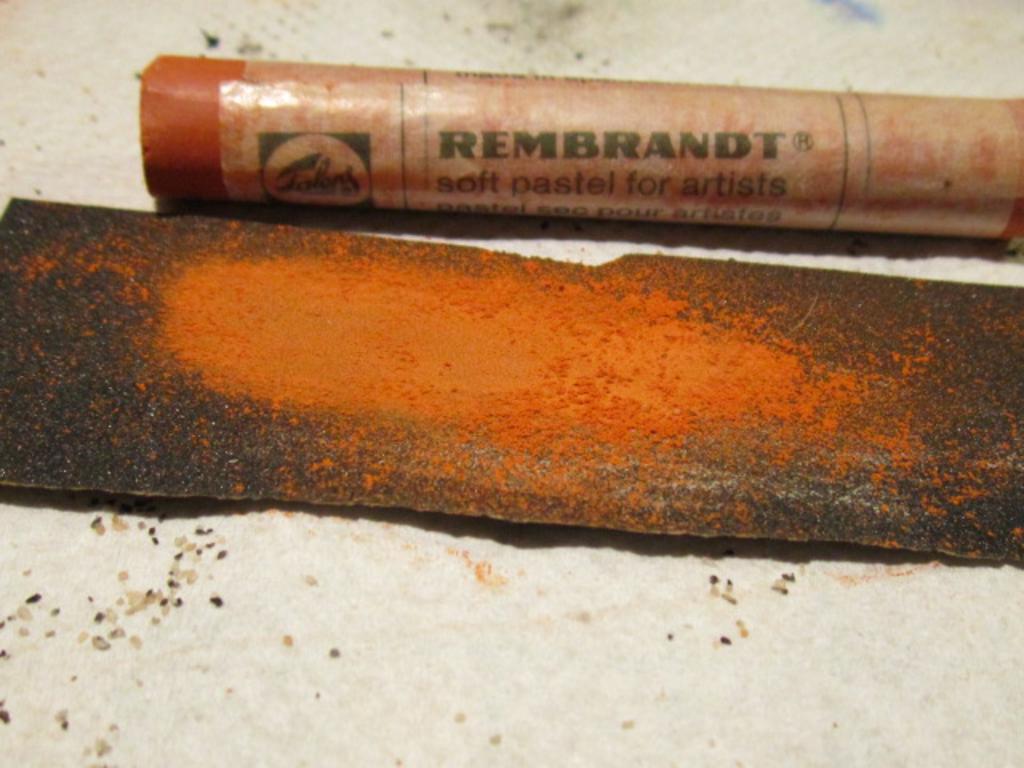

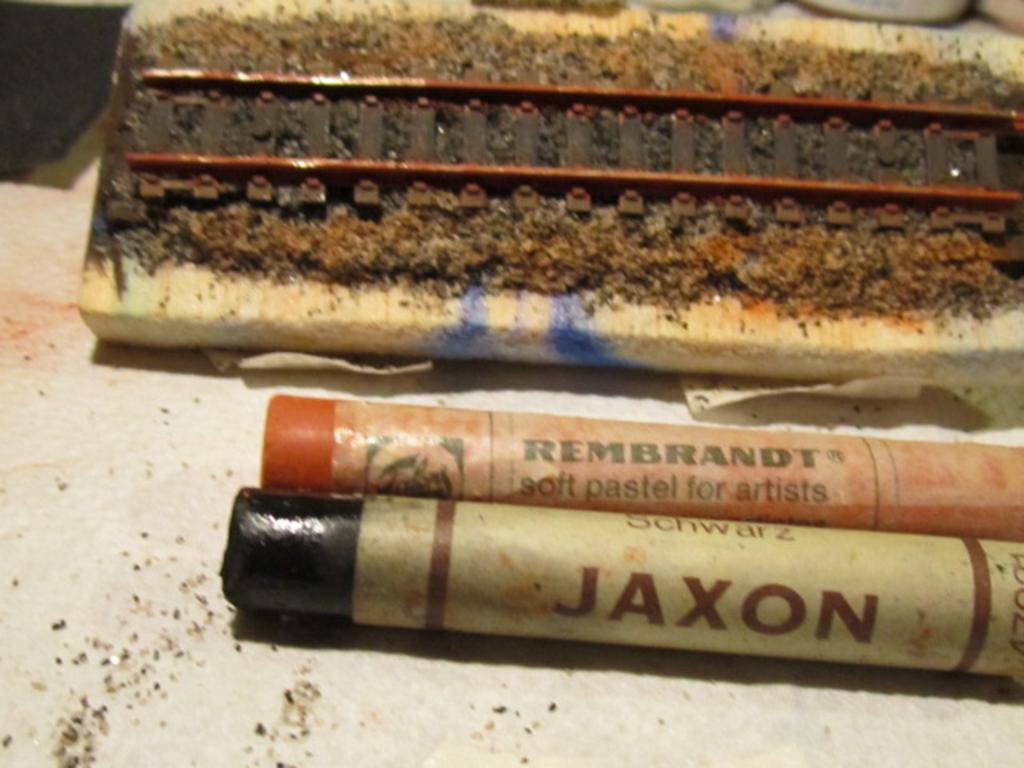

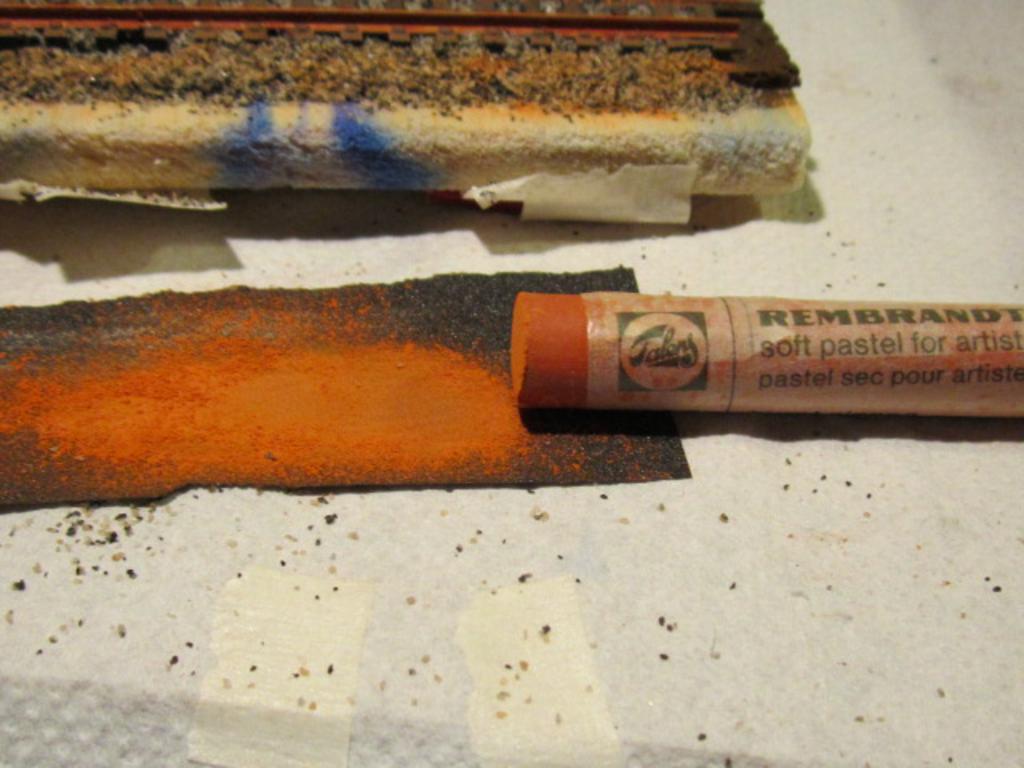

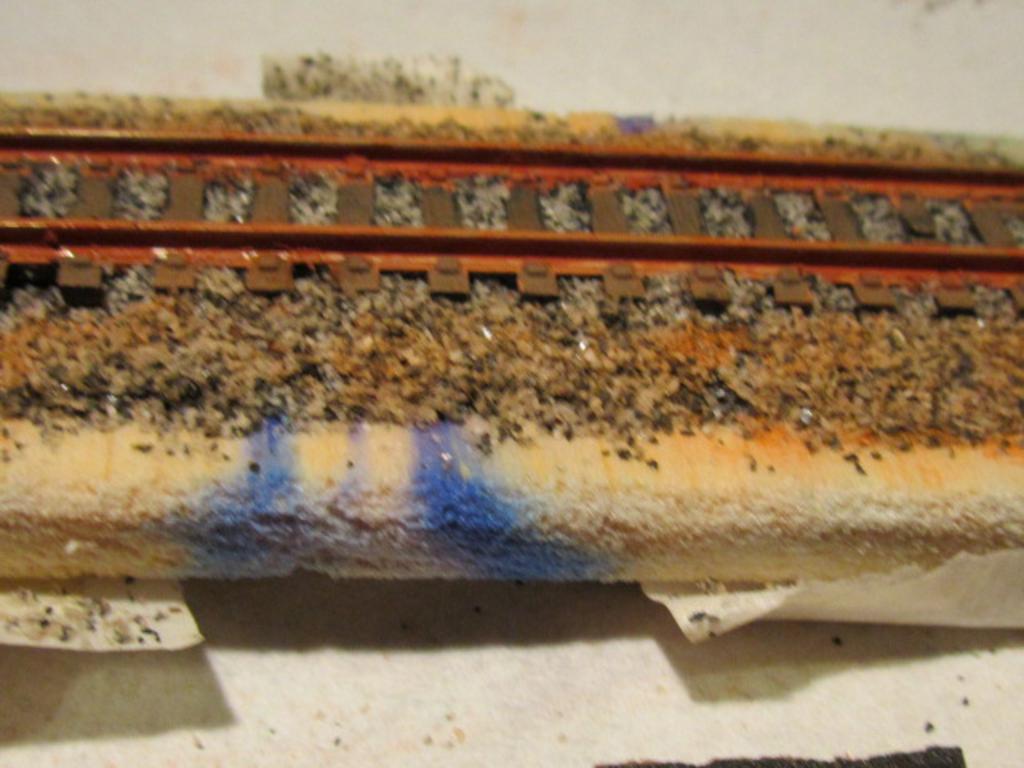

Per finire due effetti veloci per dare un effetto usura, il color ruggine che si deposita sulla massicciata ai lati delle rotaie durante le frenate, prendiamo un gessetto per artisti color ruggine o terra di siena, sfreghiamolo su della carta vetro per ottenere della polvere colorata e con un pennello piatto usato lo passeremo sfregando o tamponando ( prendete un po di polvere scaricatene l'eccesso passando su della carta casa) per depositare il colore sulla massicciata per creare quel caratteristico alone.
Mentre al centro delle rotaie per imitare lo sporco utilizzeremo un gessetto nero con le medesime modalità spiegate prima per creare l'alone di sporco.

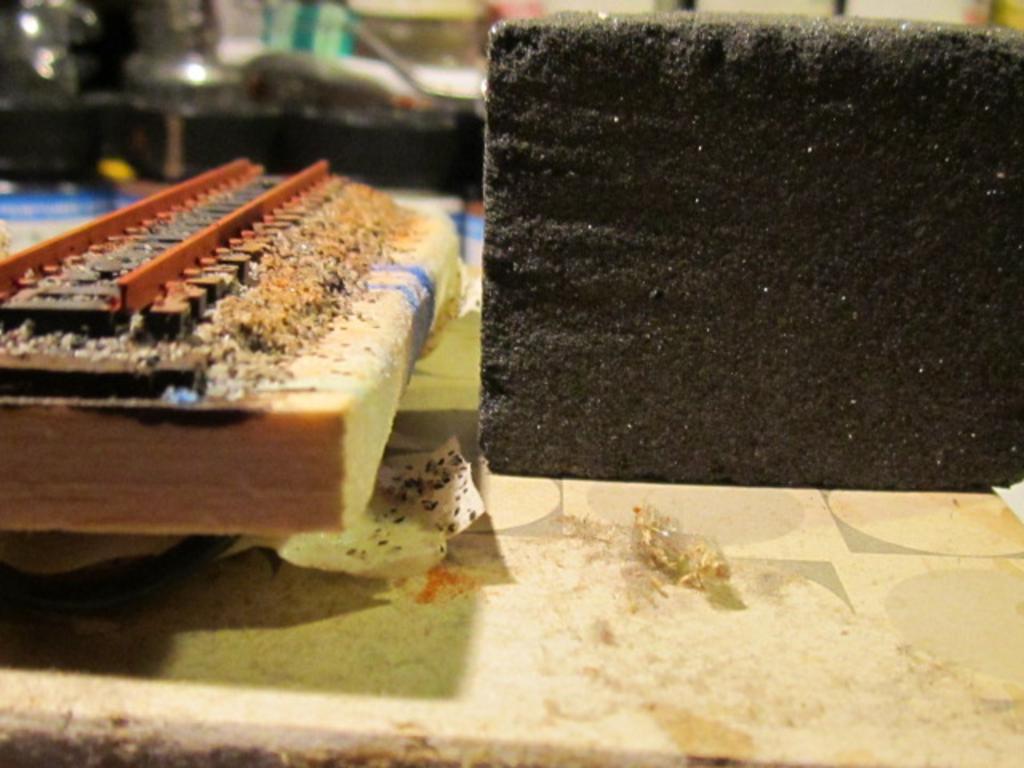

per terminare passeremo la gomma abrasiva per pulire le rotaie solo sulla testa del fungo.
per invecchiare vi sono vari sistemi ma ho voluto farvi vedere il più semplice da fare senza uso di attrezzi costosi o tecniche particolari in modo che tutti possano replicare il lavoro.

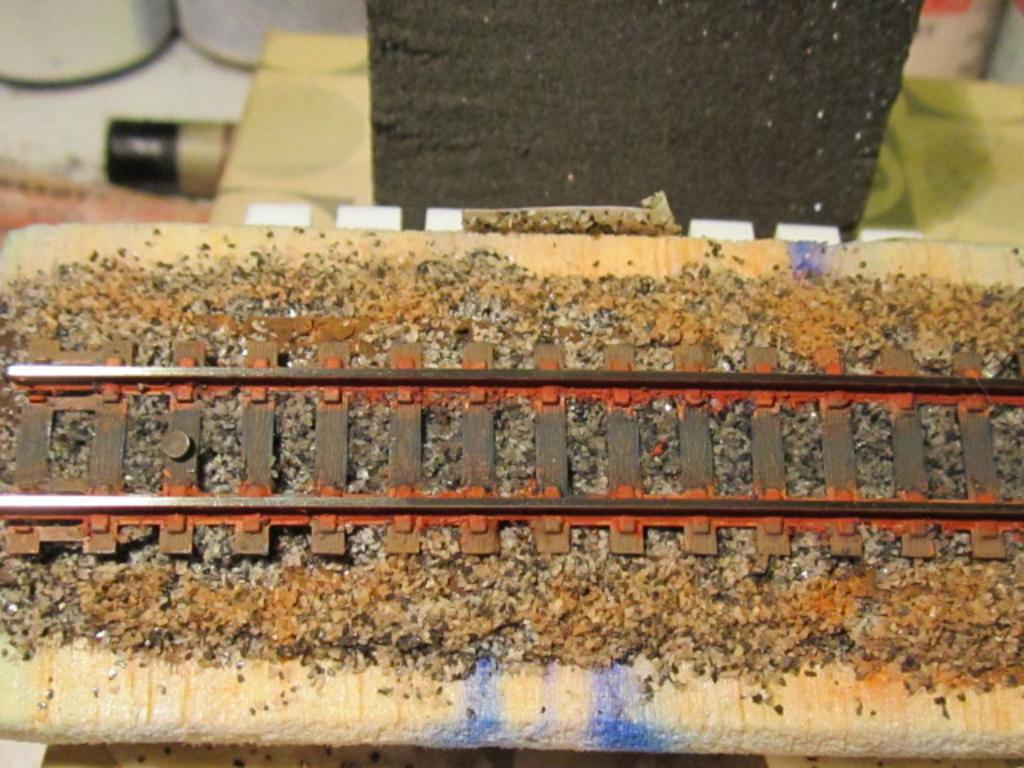

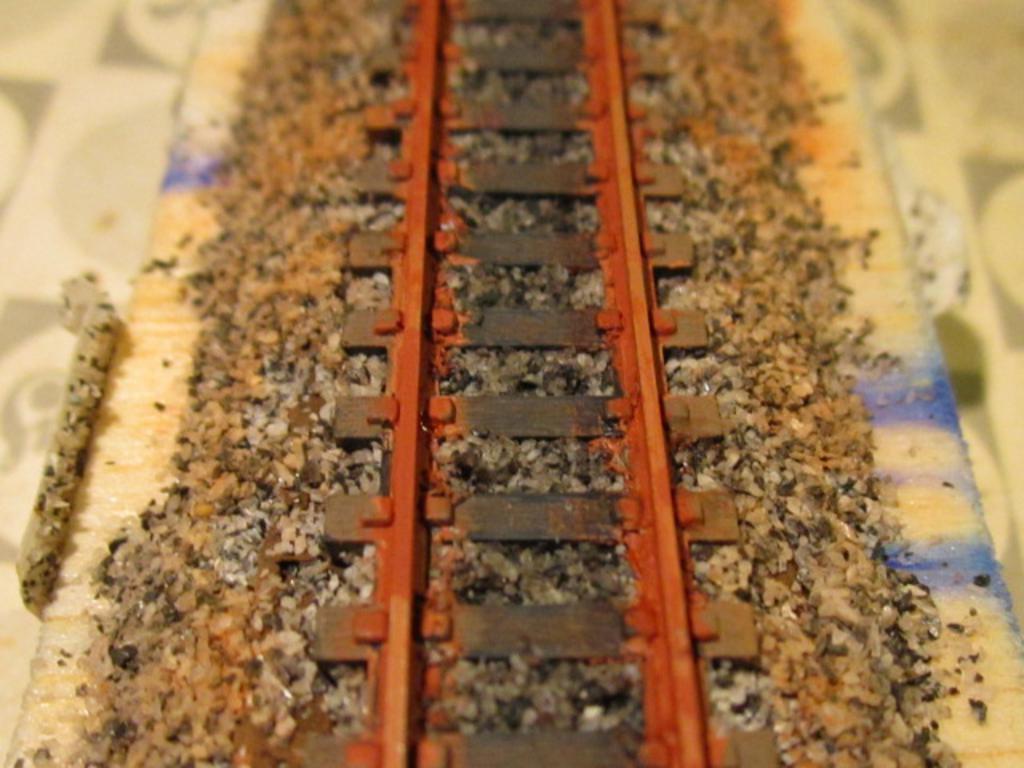

Alla fine anche un binario giocattoloso assume un altra figura con un po di colore e invecchiamento.


Immagine:

77,1 KB

Immagine:

81,14 KB

Immagine:

74,7 KB

Immagine:

85,92 KB

Immagine:

135,45 KB

Immagine:

122,56 KB

Immagine:

114,72 KB

Immagine:

97,34 KB

Immagine:

99,17 KB

Immagine:

109,12 KB

Immagine:

100,61 KB

Immagine:

101,13 KB

Immagine:

111,73 KB

Immagine:

115,9 KB

Immagine:

109,29 KB

Immagine:

100,36 KB

Immagine:

134,3 KB

[v200]

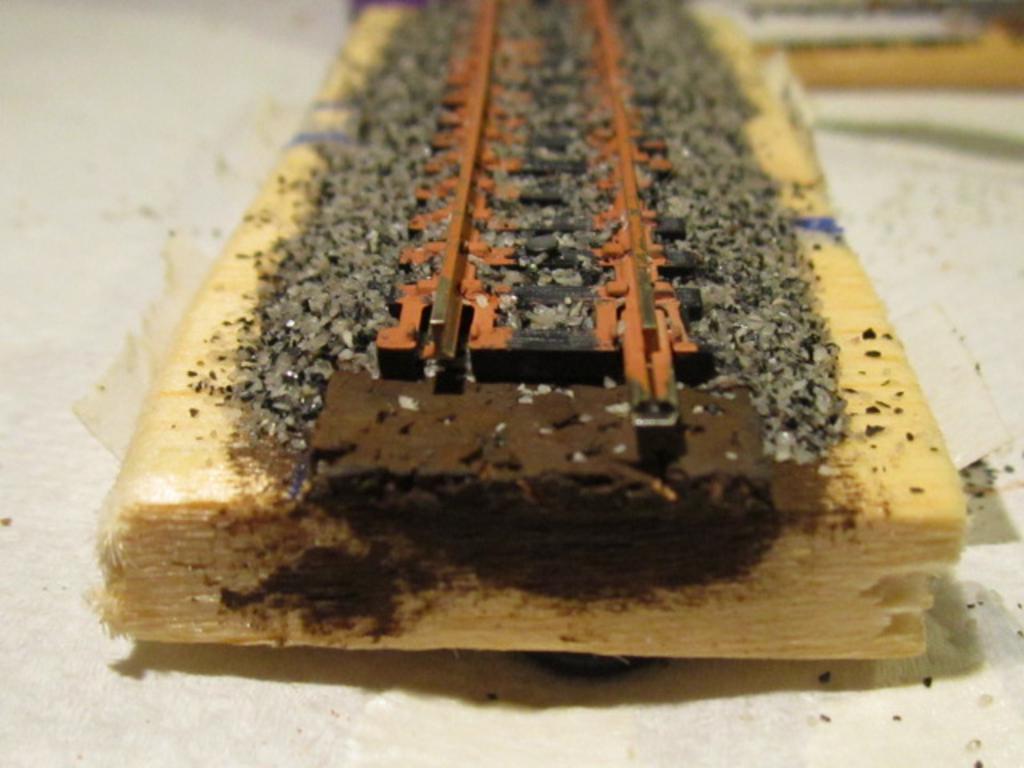

Ancora un consiglio sul sughero, deve sbordare al esterno delle traversine laterali per 1, 5 cm in modo che la massicciata non vada sul piano di legno ma termini sul sughero per non vanificare l'effetto fonoassorbente

[Pasquale]

Quindi perdonatemi posso utilizzare binari Minitrix al posto di quelli che escono dall'opera?i codici dei binari?grazie mille.

[ampers]

Ciao a tutti,

allego qui questa immagine del tracciato DeA, con i vari codici dei binari.

Immagine:

472,51 KB

Questi sono i dati dei binari (tutti codice 80):
S1 dritto = 90 mm
S2 dritto = 180 mm
C122 curvo = angolo 22,5° - raggio 235,2 mm
C222 curvo = angolo 22,5° - raggio 271 mm
C145 curvo = angolo 45° - raggio 235,2 mm
C245 curvo = angolo 45° - raggio 271 mm

Come vedete sono diversi dai Minitrix. Poi se uno vuole usare i Minitrix non c'è problema, ma il tracciato per forza di cose sarà diverso, come giustamente ha scritto Sal727...

Ciao, ampers

[FraPis]

Sulla falsariga dei vari canali youtube tedeschi, anche in Italia esiste un canale che propone i video tutorial della collezione DeA

[v200]

Il cercare di replicare il tracciato con binari di altre case in codice 80 non è impossibile ma causa raggi di curve,lunghezze dei segmenti diritti e angolo di deviata dei deviatoi le geometrie divergono moltissimo specialmente con le misure di massima del telaio.
Una cosa da tenere in considerazione sono i binari Dartstaed leggermente fuori dalle misure utilizzate dalle case da noi conosciute il che comporta usare i flessibili di non facile uso a chi si avvicina per la prima volta a fare un plastico.
Per farsi un idea basta tentare di riprodurre il tracciato con Scarm o le classiche DIME delle varie case, quindi a questo punto non conviene per chi inizia tentare una replica con altre case per i binari andrebbe a crearsi non pochi problemi.

[v200]

Si ma ha recensito i soli primi tre numeri ad oggi sul suo canale non ci sono novità, anzi un po lacunoso in alcuni passaggi probabilmente per il format scelto video e non foto

[FraPis]

Da neofita anche a me non ha dato una buona impressione, mi è parso abbastanza approssimato in alcuni passaggi, anche l'utilizzo del cianoacrilato per incollare il ponte non mi è sembrata la soluzione migliore

[v200]

Buon occhio Francesco,
il ciano acrilato va depositato tramite uno stuzzicadenti per incollare una zona precisa altrimenti oltre a danneggiare l' area circostante con i vapori incolli anche quello che non vuoi
