segnale FS e capra di sollevamento

[AXEL]

Vi presento questi 2 miei lavoretti.Purtroppo non ho foto delle fasi di realizzazione,quindi cercherò di descrivere i metodi costruttivi.

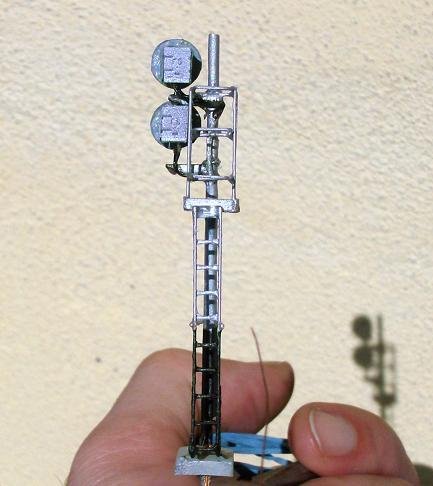

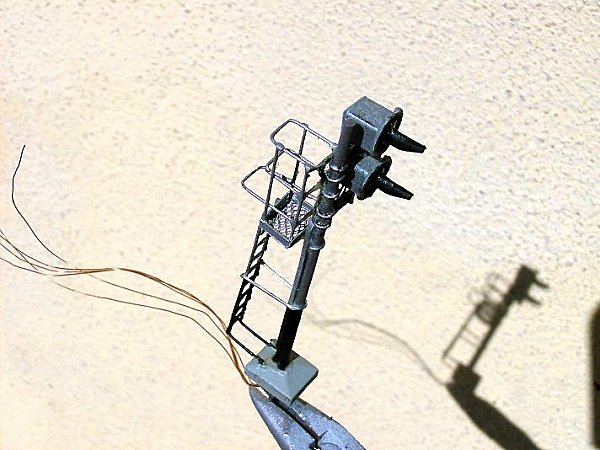

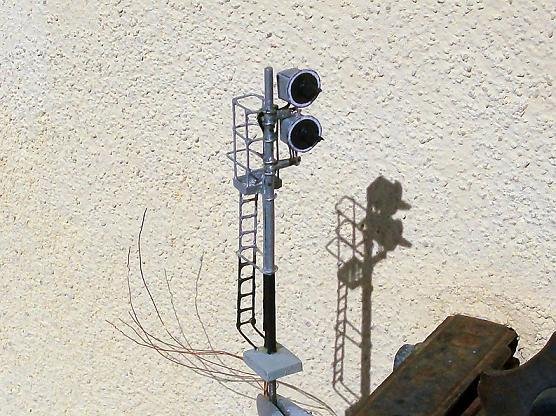

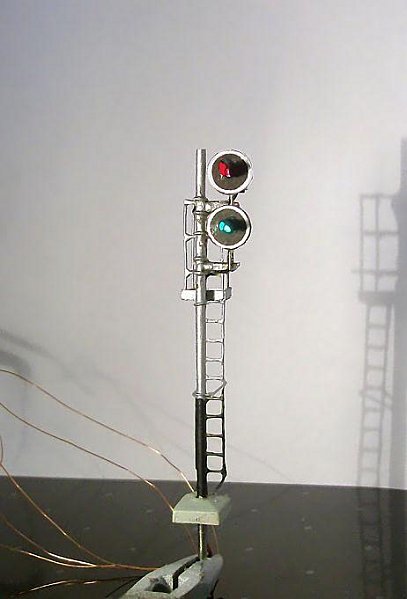

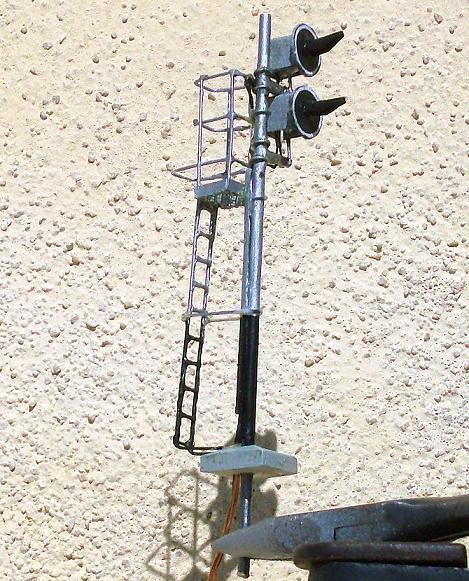

Cominciamo con il segnale a stante a doppia vela .

Occorrente:
Tondino di ottone o altro metallo da 2 mm di diametro per lo stante
Reticella metallica o in plastica dalla quale ricavare la scaletta di accesso.
Filo di ferro da 0,44 da saldare per creare le protezioni.
Plasticard sottile sul quale applicare le stampe fustellate delle vele tonde
Plasticard e alluminio per creare le cuffie dove alloggiano i led
Plasticard lavorato a caldo per ricreare il paraluce
Resina stampata per creare il plinto di fondazione.

Alcune misure le ho ricavate da questo disegno(non è lo stesso tipo da me riprodotto),ma nei prossimi giorni farò un discorso particolare su misure prese sul posto e autocostruzione dei segnali FS.

Immagine:

21,94 KB

Immagine:

61,9 KB

Immagine:

32,54 KB

Immagine:

28,39 KB

Immagine:

96,86 KB

Immagine:

71,67 KB

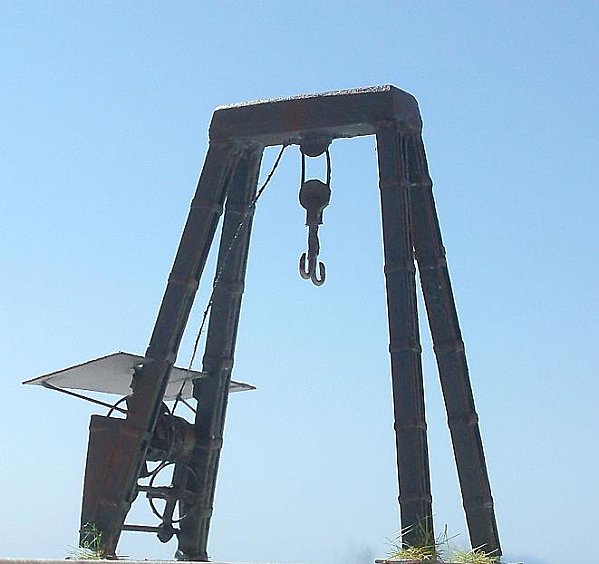

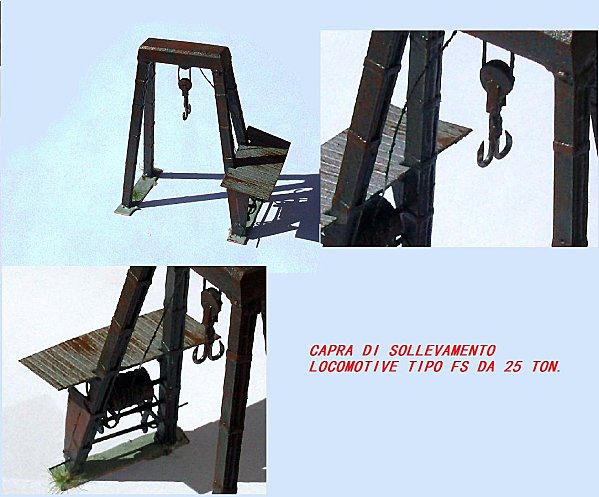

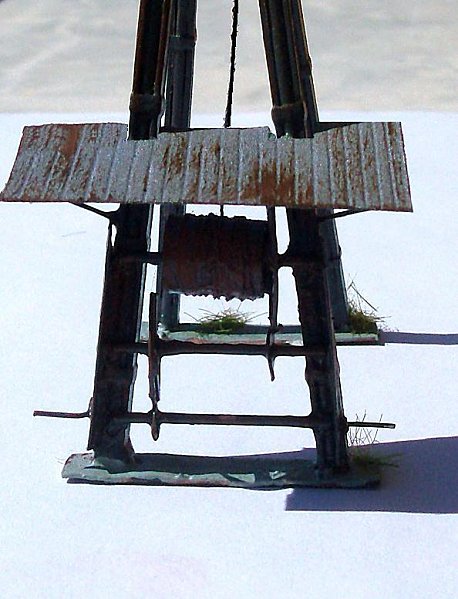

CAPRA DI SOLLEVAMENTO

Materiali utilizzati:

Legno e cartoncino per i 4 sostesti
Legno sagomato per la parte alta
Cartoncino inciso per simulare la lamiera
Filo di ferro sagomato per realizzare tutto il resto.

Immagine:

27,92 KB

Immagine:

47,32 KB

Immagine:

60,45 KB

Immagine:

61,13 KB

<font color="red">Per qualsiasi altra informazione resto a vostra completa disposizione</font id="red">

[Andrea]

Mi incuriosisce la CAPRA DI SOLLEVAMENTO.
Ad onor del vero non la conoscevo.
In che ambito viene usata?
Nelle rimesse?
Sopra una fossa di ispezione?
Con quali scopi?
Grazie.

[AXEL]

Mi incuriosisce la CAPRA DI SOLLEVAMENTO.
Ad onor del vero non la conoscevo.
In che ambito viene usata?
Nelle rimesse?
Sopra una fossa di ispezione?
Con quali scopi?
Grazie.

Quello che posso dirti io è che la capra per sollevamento locomotive era utilizzata in deposito.

[fujikotwin]

help

volevo autocostruirmi i pali della linea elettrica o catenaria e ne ho fotografati di 2 modelli nei dintorni di padova...dove posso trovare disegni con le misure così da poterli fare in scala h0 e pure in scala tt???

grazie in anticipo

[AXEL]

help

volevo autocostruirmi i pali della linea elettrica o catenaria e ne ho fotografati di 2 modelli nei dintorni di padova...dove posso trovare disegni con le misure così da poterli fare in scala h0 e pure in scala tt???

grazie in anticipo

La catenaria è fatta ovviamente in filo metallico del diametro di 0,44.
Per tendere e raddrizzare il filo uso due pinze opponendo resistenza.Poi su di una tavoletta di legno,disegno la catenaria che voglio riprodurre.A questo punto posiziono il filo metallico e lo blocco con pezzettini di nastro di carta.Saldo il tutto aiutandomi con la pasta salda e poi vernicio a spruzzo(nero o grigio scuro opaco)

Per i pali un metodo di costruzione veloce e preciso che ti consiglio è quello dei tubetti metallici (rame,ottone o altro) telescopici da infilare uno dentro l'altro bloccandoli con cianoacrilico o stagno fuso.Poi con tondini metallici e filo di ferro si creano e si saldano (puoi anche incollare) tutti gli altri elementi (vedi foto)

[Andrea]

Grazie Alex, molto interessante anche questa tecnica.

[Marshall61]

Ottimi lavori Axel, il semaforo l'avevo visto anche sul tuo blog, invece la capra non ancora, molto bella ed è, a mio giudizio, un accessorio a cui non ci si pensa quasi mai, invece è d'effetto.
Anche la palifcazione mi sembra di ottima fattura, per ora ho da ultimare i kit della Lineamodel, ma i tuoi pali sono veramente fatti bene!
Grazie per aver postato le quotature del semaforo, quasi, quasi, al posto di acquistarli in kit, provo ad autocostruirmeli.....ormai tra tutti gli autocostruttori, mi avete contagiato!!!!
...bhè, detto fra noi, se tutti i virus fossero così.....non ci sarebbe bisogno di antibiotici....

Ciao, Carlo

[AXEL]

Ottimi lavori Axel, il semaforo l'avevo visto anche sul tuo blog, invece la capra non ancora, molto bella ed è, a mio giudizio, un accessorio a cui non ci si pensa quasi mai, invece è d'effetto.
Anche la palifcazione mi sembra di ottima fattura, per ora ho da ultimare i kit della Lineamodel, ma i tuoi pali sono veramente fatti bene!
Grazie per aver postato le quotature del semaforo, quasi, quasi, al posto di acquistarli in kit, provo ad autocostruirmeli.....ormai tra tutti gli autocostruttori, mi avete contagiato!!!!
...bhè, detto fra noi, se tutti i virus fossero così.....non ci sarebbe bisogno di antibiotici....

Ciao, Carlo

Grazie Carlo,sei molto gentile.
Per quanto riguarda l'autocostruzione dei segnali FS sia in scala H0 sia in scala N sia in scala TT,sarò presto più preciso.Ho la possibilità di misurare sul posto ogni elemento in maniera precisa e accurata.Poi spiegherò per bene con tecniche molto sempilici e molto LOW COST come autocostruire segnali sia a stante che a portale.C'è da pazientare un pochino,ma perlomeno ci saranno segnali FS per tutti

[sergio99]

Qualche anno fa mi sono collegato su un sito e precisamente www.teklab.it/modellismo/corso.htm e questo presentava un corso gratuito per modellismo con su parecchie dime di tutte le scale, innavertitamente però, ho cancellato il file dove avevo scaricato tutto il corso mi sono rimaste solo le prime pagine che avevo fatto i tempo a stampare chi ne sapesse qualcosa di questo sito, se ha cambiato nome o altro mi farebbe una cortesia sia a me che al nostro comune amico golosone.
Grazie e complimenti per questi testi.
