domanda tecnica per geometrie e geometri..

[Pecetta]

@ Tutti,

Scusate l'ignoranza ma io ho un disegno di una superficie che risulta alta 70 cm e larga 60 cm e dove sugli angoli appare la scritta R60.

R60 è quindi il raggio ed io, davanti al relativo oggetto reale devo verificare che gli angoli curvati sono realmente del raggio 60. Come faccio?

Bye

[cf69]

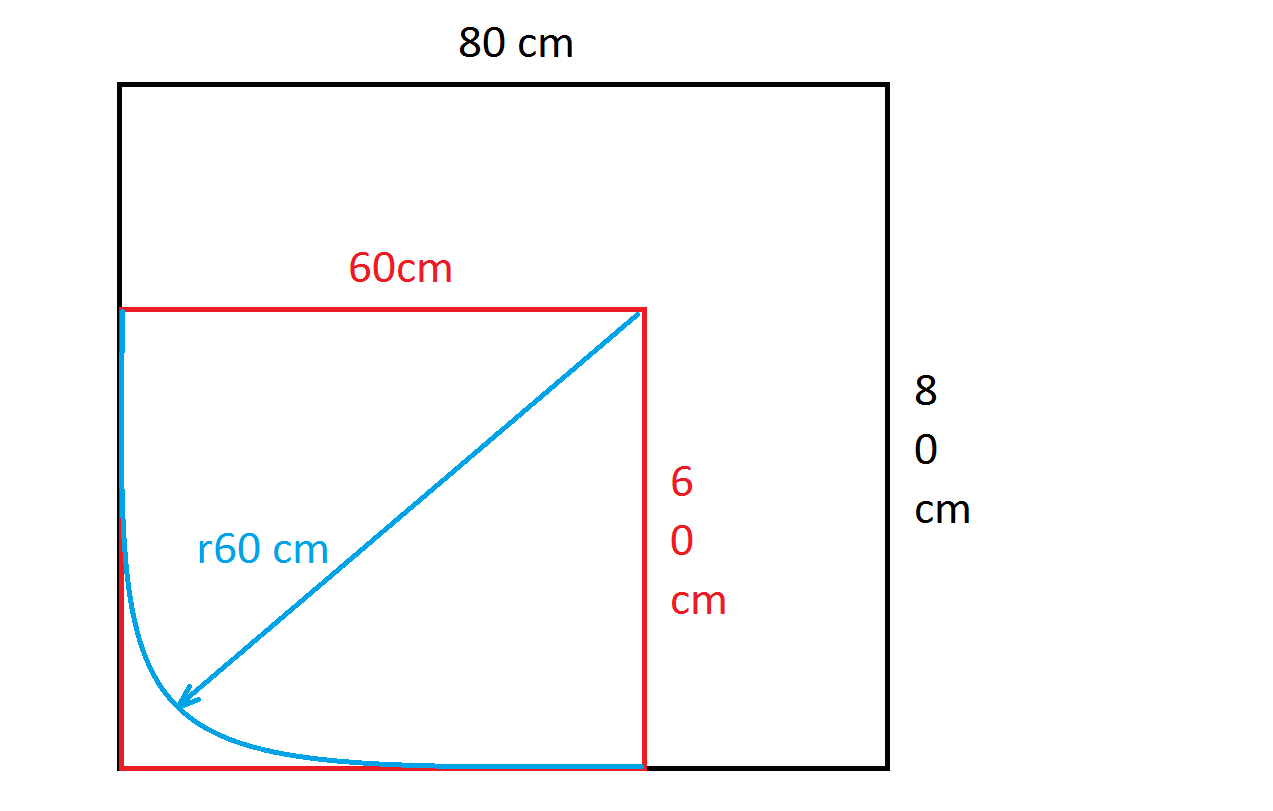

Prendi un cartone quadrato avente lato 80cm, poi disegni inizio, fine raccordo e centro a 60cm (devi divegnare un quadrato più piccolo con lato 60cm) ed il raccordo circolare con spago e matita; ritagli il cartone ed avrai ottenuto la dima con r60 e due lati retti di 20cm.
Sovrapponendo la tua dima al manufatto reale, allineando i lati retti, vedrai se la curva combacia a quella tracciata da te con il "compasso" aperto su raggio 60cm.
Non sono geometra...... ma mi è venuta questa idea di facile applicazione.

Immagine:

30,68 KB

[Pecetta]

@ cf69,

Ti ringrazio ma oggi me ne hanno detta una diversa:
Devo misurare dall'ipotetico incontro (intendo dell'altezza e larghezza delle due rette che oltrepassando la curvatura si incrocerebbero) fino all'inizio delle curve e così facendo ottengo il raggio.

Sarebbe la stessa cosa?

Bye

[g.briotti]

Diciamo che è piuttosto complicato capire dove iniziano le curve, specialmente su archi di cerchio di 60 cm.

Il metodo della dima mi sembra buono, in alternativa tirati le parallele a 60 cm dai lati dritti e misura la distanza tra il punto di incrocio ed un qualunque punto della curva....

[cybergianni]

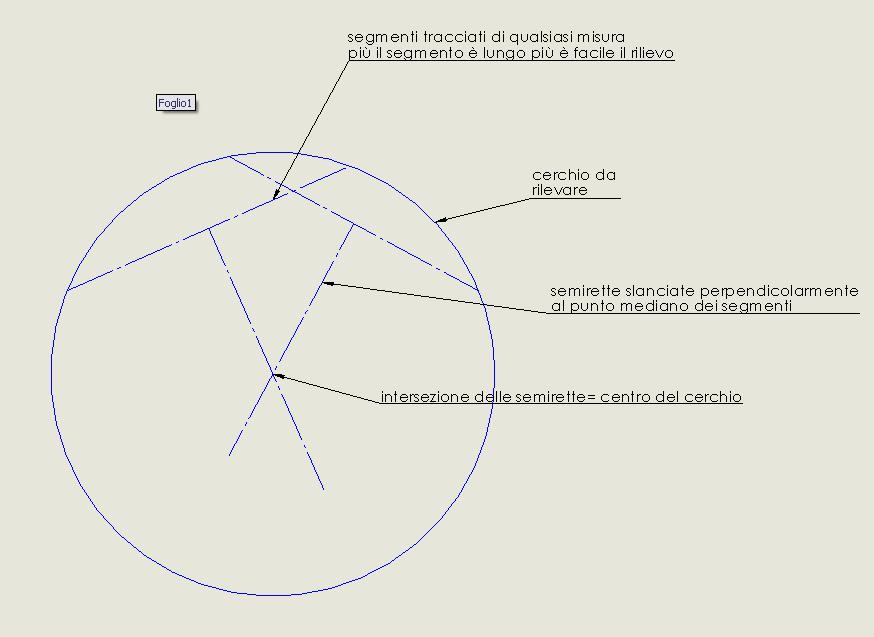

ciao Pecetta, parlando di piccoli oggetti (mobili ecc) il metodo più semplice per rilevare il raggio è tracciare due segmenti a sottendere due archi di qualsiasi misura, si slancia quindi una semiretta normale (perpendicolare) al punto mediano dei segmenti. l'intersezione delle due semirette corrisponde al centro del cerchio. a questo punto non resta che misurare la distanza. hmmm.. sembra turco, un secondo che faccio uno schizzo

Immagine:

39,69 KB

nel caso di cerchi piccoli (meccanica etc) si utilizza un cerchioligrafo (quell'aggeggio che è tipo un righello sbucherellato come una fetta di gruviera) confrontando tutti i diametri fino a trovare quello giusto.
rileggendo la domanda se ha tutti gli angoli arrotondati deve essere per forza raggio 60 mm. i meccanici quotano sempre in mm

[Pecetta]

@ Tutti,

Grazie per l'interessamento, ora dovrei essere a posto.

@ cybergianni,

Ho trovato i disegni dei vetri di cui sai e quindi per le curve sugli angoli dei vetri adesso dovrei essere a posto...

Bye
