Forum GAS TT

ClaBos

Grazie per la spiegazione. Quindi a sto punto prendo le piccole U che ho e le metto sotto agli scambi. Dove non ci sono le U le creo io con un cavetto elettrico così sono sicuro che su tutti gli scambi ho lo stesso principio di funzionamento. Comunque non credevo ma c'è tanto lavoro solo nel posare ...

ClaBos

Non ho ben presenti i deviatoi in scala N ma di sicuro so che le saldature della seconda foto illustrano come alimentare correttamente gli spezzoni di rotaia senza dipendere solo dal contatto degli aghi contro le rotaie. E' una modifica che si fa anche in scala H0 con i deviatoi eletrofrog della Pe...

ClaBos

Buona sera. In attesa che arrivino gli ultimi componenti oggi ho proseguito i lavori. Mi sono dedicato alle scarpette isolanti e a modificare gli scambi...e qui mi è sorto un dubbio. Dopo aver rimosso il meccanismo sotto lo scambio Screenshot_2025-02-20-19-09-38-776_com.google.android.youtube.jpg Ho...

ClaBos

Buongiorno.
Prossima settimana sono in arrivo tutti i componenti ordinati per proseguire i lavori sotto al plastico.

Inizierò dai collegamenti elettrici ai binari con i cavi e poi con tutto il resto.

Seguiranno come sempre foto

ClaBos

No al momento nessuna soluzione.

Quindi rimane tutto invariato tranne il cappio che diventa singolo anziche a doppio binario

ClaBos

Doc ho una domanda: adesso che il cappio è a singolo binario i sezionamenti rimangono più o meno gli stessi?

ClaBos

Dopo una piccola disavventura mi tocca modificare nuovamente il tracciato . Mi sono sentito con Mauro e abbiamo deciso di eliminare il doppio cappio mantenendo un singolo binario e il tronchino all'interno di quest'ultimo. La zona stazione rimane invariata . Sarà sicuramente più dedicato alla scenog...

ClaBos

Grazie Mauro per tutto questo materiale. Le tue spiegazioni sono chiare e precise,a prova di scemo!!! Ti confermo che sceglierò la seconda soluzione,microswitch in prossimità dell'asta di movimento del servo. Anche l'idea degli interruttori a "3 posizioni" e il disegno del sinottico mi han...

ClaBos

Dovrei averne qualcuno da parte.

Domani verifico e ti faccio sapere.

ClaBos

Ottimo, grazie.

Procedo con la stesura del sughero (credo finirò stanotte ormai) e poi inizio ad assemblare il tracciato in modo da vedere come sta sul sughero.

Poi inizio a predisporre i fili e stagnarli sui binari

ClaBos

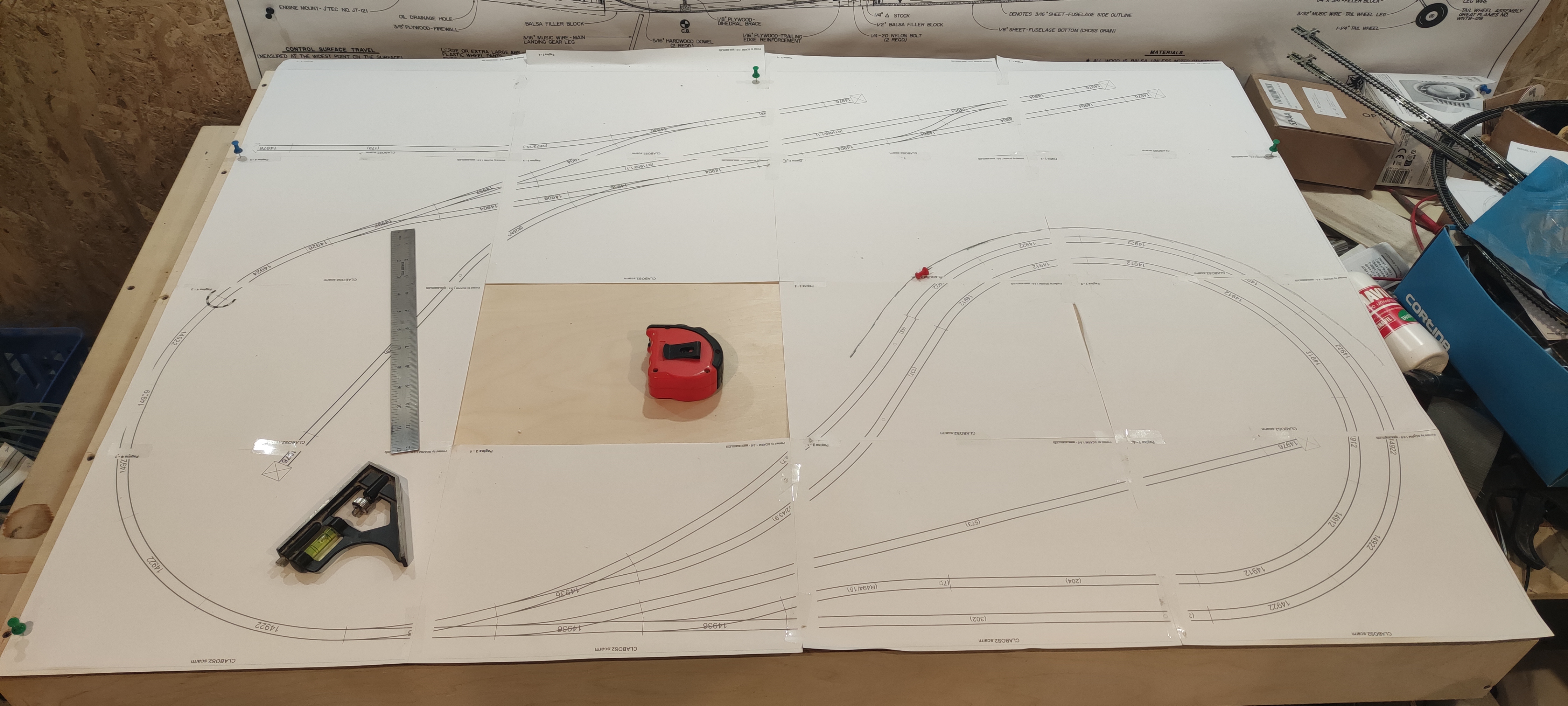

Partiamo oggi con la prima foto.

Visto che sono riuscito a ricavarmi un po' di tempo inizio con la stesura del sughero

ClaBos

Va bene Claudio, proseguiamo con quanto fin qui stabilito. Oggi faccio un controllo del materiale perché mi sa che mi mancano due deviatoi che dovrò comprare. Appena il materiale sarà tutto pronto inizierò i collegamenti. In settimana, visto che la base è pronta, inizio la stesura del sughero e ini...

ClaBos

... DOC andiamo avanti come avevi detto in questo messaggio poi strada facendo vediamo il da farsi Per favore, non riportare tutto il testo di un altro commento, perché si crea confusione nella lettura, grazie È stato fatto per non perdere il filo conduttore del discorso e per ripartire da un deter...

ClaBos

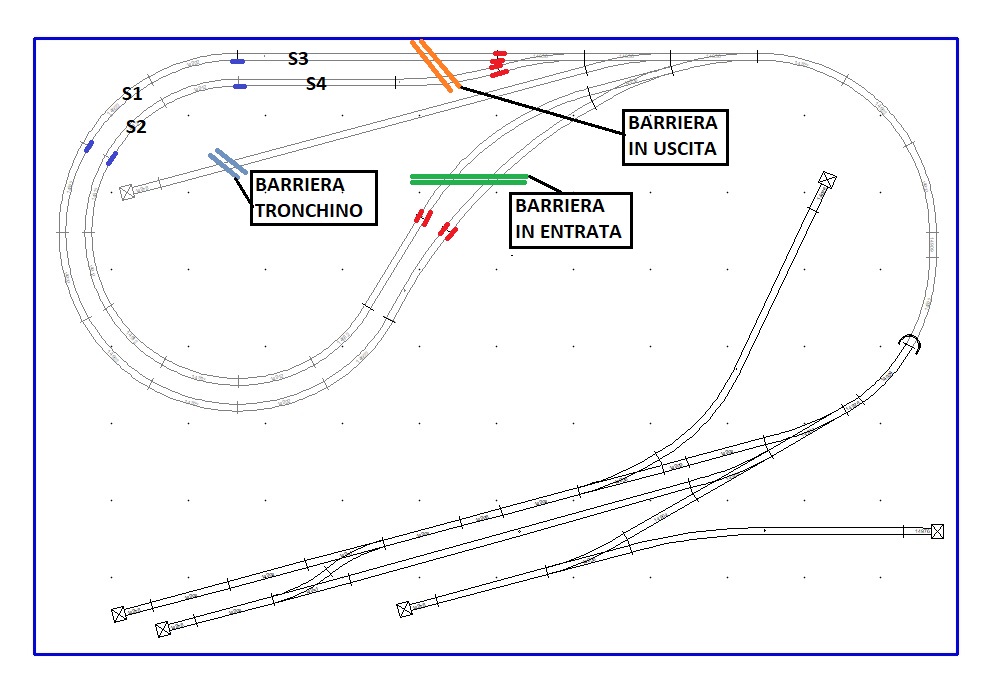

Barriere ottiche per gestione polarità del cappio: 2 sensori IR, 2 relè 5V, 1 relè bistabile Barriera per tronchino: 1 sensore IR, 1 relè 5V, 1 led e resistenza Rilevamento posizione testa treno sui 2 binari del cappio: 1 modulo sensore assorbimento, 4 relè 5V, 4 led e resistenze Per far funzionare...

ClaBos

Io farei così... visto che non devo andare a nessuna fiera e che vorrei farlo in tempi umani...e che vorrei giocarci con mio figlio... continuerei a seguire i consigli e le idee che abbiamo discusso fin'ora. Senza offesa ma al momento non posso uscire troppo con le spese...ne ho già molte con mia fi...

ClaBos

Io per l'assorbimento faccio così: 2025-01-29_135841.jpg Per i sensori d'assorbimento starei su materiale italiano, più economico e che funziona molto bene (di Oscilloscopio o DCCWorld) con l'interfaccia per il Pc. Per l'inversione di polarità (sempre io) userei un inversore tipo KSM di LDT, che fu...

ClaBos

Io non ho ancora ordinato nulla (tranne i cavi,la stazione e la fabbrica e l'esu switchpilot 3) perciò attendo i vostri consigli su come operare al meglio sul plastico

ClaBos

Docdelburg ha scritto: ↑mercoledì 29 gennaio 2025, 13:48

In questo senso, ad esempio, una coppia di ALn668 con la vettura folle dotata di contatti per le luci di coda andrebbe benissimo.

Sto cercando una alternativa tedesca alla Aln668 ma non trovo granché

ClaBos

L'unica cosa che farei in "automatico" è il convoglio passeggeri a una o due carri,che dalla stazione va al tronchino all'interno del cappio in andata e ritorno,se fosse possibile

ClaBos

Prima delle precedenti considerazioni avevo fatto una simulazione con Rocrail e il risultato è stato modesto. Anche perchè servirebbe sempre e comunque un assorbimento di corrente sulle due estremità di ogni convoglio, salvo saltare alcuni meccanismi quali l'inversione di polarità del cappio e la s...

ClaBos

Senialas ha scritto: ↑mercoledì 29 gennaio 2025, 12:06 Hai ragione Mauro, con la z21 (che non ha la porta LocoNet) serve un'interfaccia LocoNet-USB. Costa una trentina di Euro.
Se non ce l'ha già serve ovviamente anche il router con codice di collegamento per usare la centrale con il Pc.

No ho solo la z21 bianca base

ClaBos

Per gestire e pilotare i servocomandi ho preso un ESU 51832 SwitchPilot 3 come consigliato da DOC. Se vuoi provare ad allegare il disegno con i sezionamenti da fare per usare il sensore di assorbimento e visto il costo di 25 euro l'uno potrei valutare anche questa alternativa CLABOS D.jpg Questo è i...

ClaBos

Io la vedo in modo diverso. Anche se è un "plastichetto" perché non predisporre i collegamenti per uno sviluppo futuro!? Io eviterei tutti i fili per collegare i sensori IR (che, non dimentichiamoci, danno una rilevazione puntuale e non di tratta occupata - un treno sul bunario che non si...

ClaBos

A mio avviso l'alimentazione digitale delle loco e un quadro sinottico ben fatto per una gestione analogica del tracciato, dovrebbe permetterti un discreto divertimento, anche in compagnia di qualche amico o di tuo figlio. In ogni caso ho pensato ad un minimo di sezionamenti per provare ad usare pr...

ClaBos

Docdelburg ha scritto: ↑martedì 28 gennaio 2025, 16:56 Questo è lo schema dei collegamenti da fare per la gestione del cappio.

collegamenti cappio.jpg
.

L'uscita che va ai binari del cappio dove la collego esattamente?
