Capisco....ma Arduino ha enormi potenzialità e da veramente una mano mentre si guida personalmente il treno. ( Ed esisteva ancora prima del digitale) E poi il fascino del pannello di controllo non ha uguali....il PC non ha senso secondo i miei canoni Automazione si ma fino ad un certo punto...altrim...

brennerlok

No guarda...il tracciato è in analogico e funziona a dovere. Ho terminato anche il secondo pannello di comando e non voglio sconvolgere quanto ho già realizzato. Forse avrei dovuto considerare prima arduino per la gestione della stazione nascosta ma ormai...il dato è tratto.

Grazie

Brenner

brennerlok

Questo è il circuito ferroviario sintetizzato dove si vedono le linee che vanno verso la stazione di transito e le linee che vanno alla stazione terminale.
Con P ho segnato dei pedali già presenti per altri automatismi.....che potrebbero essere utili...

Brenner

brennerlok

Grazie ad entrambe.... Si..la mia idea è gestire con arduino anche se non scartavo una soluzione diciamo.....analogica utilizzando relè o qualcosa di analogo. Per la stazione terminale, visto che ho anche quella, evito..... Per quella di transito avrei due linee ( una delle due è la linea che viene ...

brennerlok

Salve a tutti. Tiro su questo topic per chiedere consiglio su come attivare la leopolder. Nel mio specifico caso...ho tre binari nella stazione nascosta......bidirezionali...che vanno ad immettersi in una linea a binario unico. Il problema è far attivare la campanella tramite sensore ( pedale o IR) ...

brennerlok

: Ecco qui

brennerlok

Le istruzioni dicono 14÷16~

brennerlok

Grazie doc.....è giustissimo, come avevamo accennato entrambe questo collegamento. Non mi pare però che gli scambi roco funzionino in c.c. ma bensì in 14 c.a. Essendo un motore a solenoide gli basterebbe anche la continua ma avrebbe bisogno di un bel.impulso che solo la scarica capacitiva può dare. ...

brennerlok

I motori a sogliola sfruttano lo switch fine corsa immerso nello scambio. Infatti è sconsigliato provarli al di fuori della sua sede......con il rischio di bruciarli. Si...nel tuo esempio hai portato la levetta sul lato aghi...e il led opposto ma è la stessa cosa. Certo due levetta sono meglio di 4 ...

brennerlok

Doc io uso i suoi motori a sogliola, quelli che vanno incastrati nella massicciata., art 42620.... Il problema che ho non è tanto l alimentazione ma posizionare i 4 led per indicare la posizione degli aghi. Dunque se metto per ogni ramo un pulsante e un led dovrei alimentare il motore opposto per av...

brennerlok

Si scusami......non ho specificato che nel mio uso rocoline con massicciata.

Brenner

brennerlok

Salve a tutti. Come già parlato con il Doc anche io sto improvvisando i miei pannelli sinottici, già realizzati su altro impianto marklin. Anche io ho degli scambi inglesi da manovrare e voglio segnalare la posizione degli aghi con i soliti 4 led gialli, uno per ogni ramo, che identificano poi l iti...

brennerlok

Ho già realizzato questo alimentatore in passato....e funziona.
In caso di corto accidentale mi si bruciava sempre il BF244 però...boh
Vorrei qualche altra soluzione però è valutare alla fine.

Grazie

Brenner

brennerlok

Non è proprio il massimo anche perché quando riparte lo farà a tensione più elevata.
Cercavo più un dispositivo con effetto scarica e carica capacitiva.
Grazie comunque

Brennerlok

brennerlok

Salve a tutti. Volevo realizzare un circuito per poter rallentare e far accelerare un treno ad un ipotetico semaforo . Volevo sapere da voi eventuali idee e suggerimenti a tal proposito. Avevo individuato l uhlenbrock 41200 ma non è reperibile a prezzi ragionevoli. Grazie a tutti per gli eventuali c...

brennerlok

Grazie Egidio

brennerlok

: Beh questo è il risultato finale. Come dicevo ho lasciato alternata ma ho filtrato con un diodo ed ho alzato la resistenza a circa 10k per led. Speriamo duri.
Si nota qualche Spike dovuto agli extra corrente. Questo pannello non è per il mio plastico ma per un marklin dove sto lavorando. È stato un vero banco di prova per gli altri a venire. Usare la continua è allettante anche se le correnti in gioco sono più elevate sopratutto nelle fasi di extra corrente.

brennerlok

Nell altro pannello i led sono stati alimentati in continua mentre gli scambi in alternata ma il circuito è molto piu complesso. Potrei mettere un diodo per ogni coppia di led per rendere la tensione pulsante positiva. Ho messo resistenze fino a 3.9k ma pensavo di alzare almeno a 4.7 k. Comunque il ...

brennerlok


20240617_122449.mp4: (10.26 MiB) Scaricato 96 volte; Sembra funzionare con più scambi....anche sei gli Spike si notano

brennerlok


20240617_110310.mp4: (13.34 MiB) Scaricato 91 volte; Prova singolo scambio in alternata 17 volt. 2.2k

brennerlok

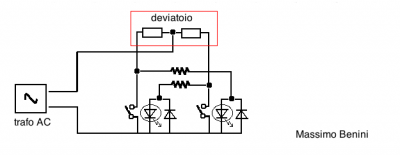

: Questo per alternata; Deviatoi fine corsa con LED2.png (15.33 KiB) Visto 1509 volte

brennerlok

: Questo è con la continua; led Scambio.jpg (11.8 KiB) Visto 1510 volte

brennerlok

I led sono collegati in parallelo al pulsante o interruttore. La bobina dello scambio è divisa in due , dotata di fine corsa. Quando lo scambio scatta una bobina si troverà chiusa con il suo finecorsa. Li circola la corrente che alimenta il led. In pratica si sfrutta la bobina dell itinerario oppost...

brennerlok

Si Doc sono d accordo con te anche se il led dovrebbe già auto proteggersi visto che si comporta come un diodo. Poi dipende dalla qualità e dalle sue caratteristiche. Domani farò una prova mettendo un resistore per ogni catodo e non più uno solo sul positivo in comune e vediamo che succede. Proverò ...

brennerlok

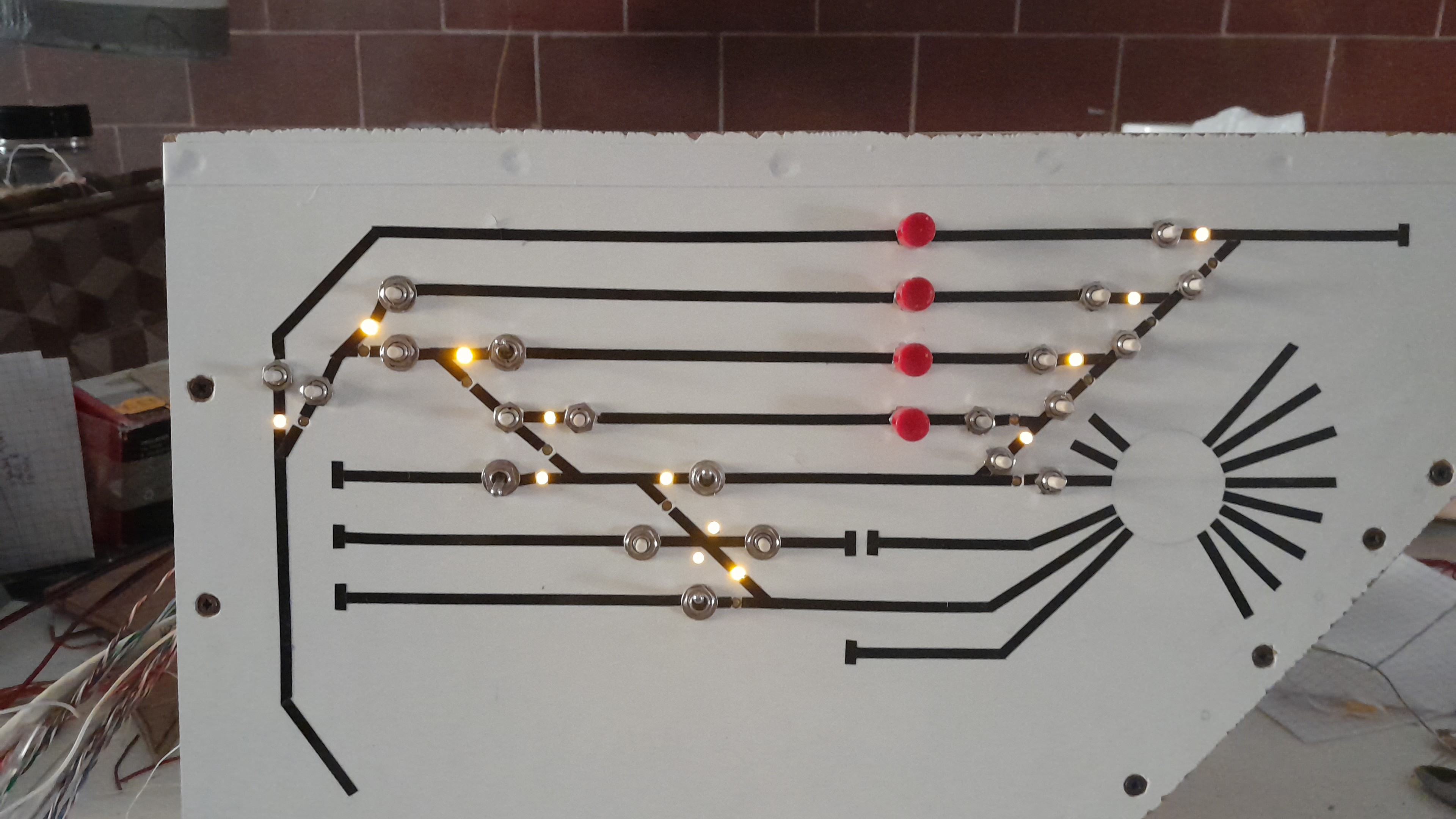

Scusate la mia assenza ma altri problemi mi distraggono.... Grazie Doc per il tuo interessamento....geniale come idea ma da come ti ho mostrato in foto ho risolto con delle strisce adesive per auto e devo dire che funziona. Non hanno un adesivo appiccicoso ma aderiscono alla perfezione sulla superfi...
