Forum GAS TT

Davide

Ciao Walter, eh si la tendenza e' quella di farli correre troppo, pero' oltre all'effetto "in scala" si deve tener conto di questa raccomandazione NEM, proprio per salvare l'effetto finale e rendere il tutto piu' godibile. Il misuratore ne tiene conto, e la correzione puo' essere disabilit...

Davide

Ciao a tutti, volevo presentarvi un progettino che ho sviluppato qualche anno fa per misurare la velocita' dei treni in scala e per poterne settare la velocita' massima o di transito in vari punti del tracciato (sia in analogico che in digitale) in maniera realistica. Questo circuito e' portatile, a...

Davide

Ciao Massimo, posta tutti gli sviluppi io sono interessato. Ho gia' acquistato 3 madreviti + motori + schede di controllo e ho fatto qualche esperimento parziale di movimentazione. Seguiro' con interesse ogni tuo aggiornamento

Davide

Ah ah ah ah sai Giulio ho almeno 10 progetti a mezzo... comunque il decoder open source va avanti ;) Ora sto provando un booster da 10A, speriamo non esplodaaaaaa :grin: :grin: :grin: Comunque la lista delle funzioni del decoder di cui parlate mi e' sembrata molto completa e interessante, lo ho pres...

Davide

Ciao Davide, alcune riflessioni-osservazioni. - come ponti usi un integrato o 4 diodi smd? - per venirti 1W di dissipazione, passi da 18VAC, che dovrebbe essere il segnale proveniente dalla centrale, a circa 13VDC? (con 1A) - come fai ad avere 27V in uscita al raddrizzatore? (è proprio tanto) - in ...

Davide

Immagine: http://www.scalatt.it/public/data/Davide/201361821913_Hbridge.jpg 31,29 KB Lo schema del driver per il motore e' abbastanza classico anche se il pilotaggio dei 4 transistor si poteva fare in molti modi diversi (con segnali diversi). Il ponte "H" e' basato sui transistor unipolar...

Davide

Ciao Davide, alcune riflessioni-osservazioni. - come ponti usi un integrato o 4 diodi smd? - per venirti 1W di dissipazione, passi da 18VAC, che dovrebbe essere il segnale proveniente dalla centrale, a circa 13VDC? (con 1A) - come fai ad avere 27V in uscita al raddrizzatore? (è proprio tanto) - in ...

Davide

Immagine: http://www.scalatt.it/public/data/Davide/2013613234636_power.jpg 31,91 KB Ingresso segnale DCC e Alimentazione decoder L'ingresso e' un ponte raddrizzatore a diodi schottky (D1/D3/D4/D6), senza nessuna particolarita', i diodi usati sono gli SS24 che possono sostenere una corrente continua...

Davide

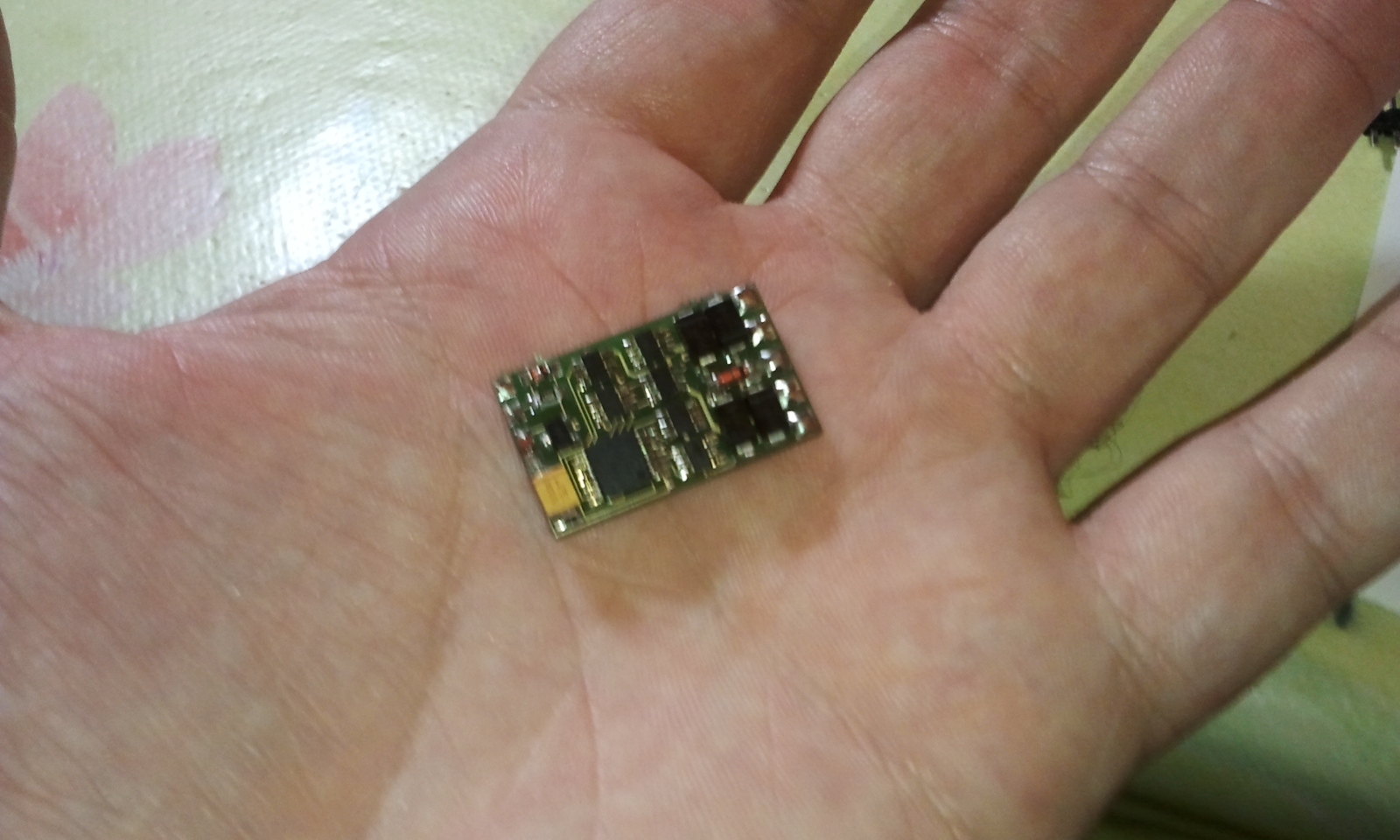

Gianfranco, il prototipo ce l'ho gia', hai visto le foto, gia' nelle dimensioni "finali". Il decoder ha le uscite per 4 funzioni in tutto, se 2 le usi per le luci 2 ti rimangono per altre funzioni. Questa sera mi sono fatto un piccolo setup di test di cui vi allego la foto, spero nel week ...

Davide

mmmmmmmm non ho capito.... il pcb si progetta come le altre cose, e' un lavoro divertente e creativo. Si il decoder che ti ho linkato e' mio ;) ok, allora complimenti...te l'ho chiesto perche sul tuo link non trovavo i files...quindi quello del sito non è un decoder open source? Quello sarebbe inte...

Davide

mmmmmmmm non ho capito.... il pcb si progetta come le altre cose, e' un lavoro divertente e creativo. Si il decoder che ti ho linkato e' mio

Davide

Ciao Gianfranco, tutto cio' che pubblico e' farina del mio sacco e li sto rendendo open per tutti quelli che li vorranno usare. Il firmware lo scrivero' in C usando l'IDE Mikroe, programmero' il PIC con il Mikroprog perche' mi e' piu' comodo e integrato nel tool mikroe (ne ho anche un altro paio per...

Davide

Io volevo fare solo un decoder :? , costo massimo dell'oggetto finito 10-15€... stanziamento massimo per lo sviluppo = una bella loco, diciamo 250€. Tutto rigorosamente open source dai files costruttivi del PCB fino al sorgente del microcontrollore. Ma se ci riusciamo, ti ricrederai su quello che f...

Davide

Ciao Mario, io intendo un decoder 100% compatibile con il digitale NMRA, per me il riferimento e' solo questo: http://www.nmra.org/standards/DCC/standards_rps/DCCStds.html le funzioni che intendo implementare sono quelle che piu' o meno hanno tutti i decoder, solamente che devono essere implementate...

Davide

Prima di tutto vi prometto che non lo faccio piu' :smile: io volevo solo vedere se c'era qualche altro smanettone di trenini ed elettronica, tutto qua, per sviluppare un decoder trazione di cui ho gia' un modello breadboard (quello nella foto) e sto iniziando a pensare alle funzionalita' del FW e a ...

Davide

mmmmmm non mi avete convinto...
ma comunque continuo da solo, buonanotte a tutti

Ciaooooooooooooooo

Immagine:

461,8 KB Partlist.pdf (12,18 KB)

Davide

Io volevo fare solo un decoder :? , costo massimo dell'oggetto finito 10-15€... stanziamento massimo per lo sviluppo = una bella loco, diciamo 250€. Tutto rigorosamente open source dai files costruttivi del PCB fino al sorgente del microcontrollore. Ma se ci riusciamo, ti ricrederai su quello che fa...

Davide

Ciao Roberto, ma perche' non provarci? E' vero le aziende hanno le spalle larghe (economicamente) ma alla fine fa tutto capo a uno o due progettisti mentre l'open source avrebbe delle potenzialita' molto superiori perche' puo' contare su molte teste indipendenti. A me sinceramente dispiace vedere mo...

Davide

Ciao Pierluigi, in questi siti "storici" avevo gia' guardato (anche su opendcc.de) ma senza risultati...

Davide

Ciao a tutti, nel filone dell'open source 100% volevo autocostruirmi un decoder per trazione, ma non so cosa si trova in giro sui vari siti tedeschi, spagnoli e inglesi. Qualcuno e' piu' informato di me e puo' darmi le dritte giuste? Perche' non ne sviluppiamo uno tutto italiano con il contributo de...

Davide

Ciao Giulio, grazie della risposta. Devo cercare meglio un sensore a forcella di questo tipo, quelli che conosco io non sono così precisi e un errore anche di pochi decimi per i modelli sarebbe disastroso...

Davide

Ciao a tutti, bel topic, specialmente perche' volevo costruirmi anch'io una piattaforma girevole :smile: Ho visto l'intervento di Giulio, molto interessante, ma la mia domanda e': con questo decoder commerciale come si fa a garantire la posizione di "partenza" della piattaforma girevole? M...

Davide

Avete ragione, ma la differenza e' tra il poterlo fare o no... nel momento che lo puoi fare poi puoi anche decidere se farlo, se non lo puoi fare qualcuno ha gia' deciso per te

Davide

Comunque, NMRA o non NMRA farebbe comodo accendere tutte le luci con FL.... voi che ne dite?

Davide

Ciao Giulio, grazie della risposta. Sono sicuro che la Almrose lo presentera' come un miglioramento in futuro, in fondo non costa nulla (i componenti sono gli stessi) e aiuta chi ha a che fare sia con plastici analogici che digitali... comunque mi informo, in fin dei conti credo solo una questione ...
