Collegamento Loconet il collegamento tra due schede I/O può avvenire con RJ12 o con morsetti per PCB, in questo caso non è possibile usare i 5volt del bus loconet. 13LoconetConn01.jpg Input gli ingressi supportano interruttori, pulsanti , rilevatori di presenza, con contatto verso massa 14Input01.j...

Alimentazione circuito Il circuito può essere alimentato in diversi modi, è importante scegliere l'alimentazione, prima, in funzione del suo utlizzo: 05Alimentazione01.jpg la linea continua delimita la componentistica minima per dialogare con il bus loconet nella zona 1 l'alimentazione è fornita da...

Altre tipologie di collegamento:

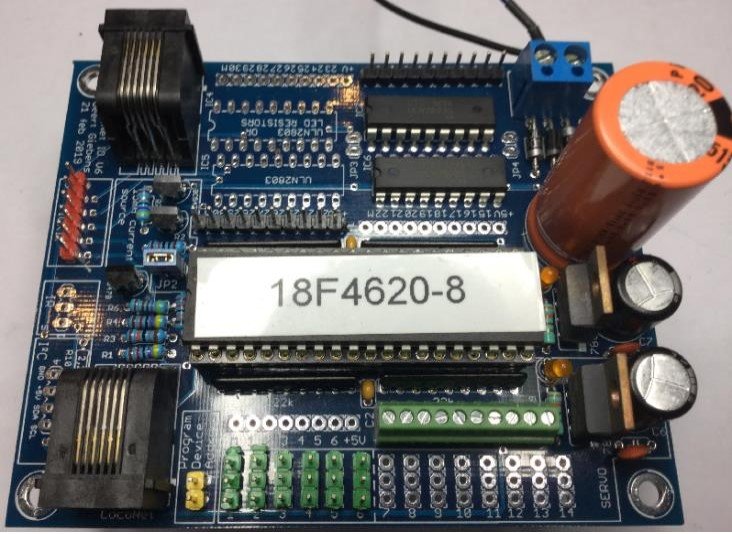

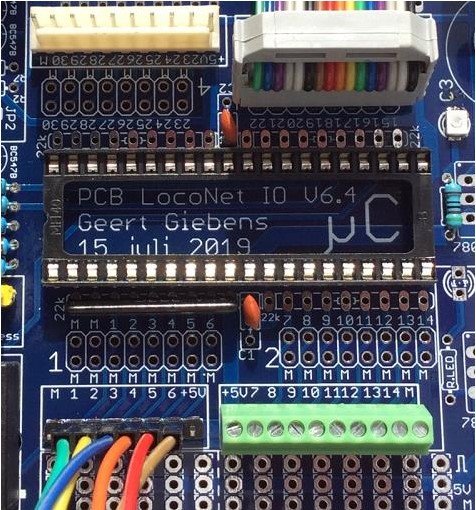

Hardware Questo è l'ultima versione del CS, con la predisposizione per i collegamenti con i componenti esterni, ad esempio in basso dall'uno al quattordici è possibile collegare i servo, con alimentazione separata,poco sopra il posto per i morsetti da PCB con passo 2,54mm, sopra ancora pin da 2 per ...

Allego file Readme di presentazione solo in inglese.
Walter

Perfetto, mi organizzo per riportare i miei esperimenti su questo circuito di Geert sul Forum!!
Io ritengo questo modulo "geniale" per le sue notevoli possibilità una manna per noi "smanettoni"!!!

Ciao a tutti e Buon Anno, [99] lo scorso anno googolando ho trovato questo circuito su GitHub: https://github.com/GeertGiebens/LocoNet_IO è un loconet I/O con 30 porte che possono essere programmate singolarmente come input o come output, può funzionare con una centrale loconet oppure da solo. Gli i...

Fortissima!!!
Grande Doc!!

ps io non ho meriti, ho fatto solo il segretario!!!

No, non ho un decoder NEM651, io avrei provato così!!
Sono uno "smanettone" e dopo avrei aggiustato strada facendo!!

Ciao Vincenzo, [99] ho visto che hai risolto il problema, rispondo in ritardo, perchè ho avuto qualche problemino con gli elettrodomestici di casa [103] , io il circuito lo avrei fatto così: Nem651Led.jpg Ottima anche la tua soluzione, anzi ho imparato qualcosa di nuovo. Ciao e buona domenica. Walte...

Ciao Vincenzo, [99] quando dici che "il telaio è a massa" intendi che è in comune con un binario? Questo dovrebbe essere lo schema della tua motrice: NEM651.gif e questo lo schema dei piedini: Screenshot_2020-11-26 Six Pin Plug for DCC NEM 651 - DCCWiki.png Secondo me è possibile collegare...

Ottima realizzazione!!!
Ciao Walter

Ciao Marco,
splendida realizzazione!!!
Complimenti.
Ciao Walter

Ciao Mauro, [99] prova questo: //questo va nelle dichiarazione delle variabili, sopra il setup() bool buzz = false; int max_step = 675; int piezoPin = 7; //questo nel setup() pinMode(piezoPin, OUTPUT); //Questo nel penultimo if if(rotor == HIGH){ Serial.println("clockwise"); for(i=1; i<=ma...

Ciao Mauro,
girami i file dei due programmi, li passo a Dario che ci guarda.
Tu tutto bene?
Ciao Walter

Interessante Walter queste schede utilizzano le stesse librerie? Ciao Roberto, [99] ho chiesto a mio figlio, no, non necessita di librerie, con due piedini gestisci tutto! Su questo sito potrai trovare qualche esempio, osserva quanto è semplice il codice. https://www.schmalzhaus.com/EasyDriver/Exam...

Meraviglia!!!

Ciao Roberto, chiedo a mio figlio e ti faccio sapere!!

Ciao Mauro, [99] io e Dario è da qualche anno che "smanettiamo" con i motori passo passo, abbiamo cominciato pilotandoli con i PIC, adesso abbiamo trovato una scheda motor che è una bomba, si tratta della scheda Easy Driver, c'è tutto, è decisamente più completa della scheda L298N, se ti c...

Bravissimo Roberto!!! Se hai problemi di potenza puoi usare questo motor shield: https://www.amazon.it/ihaospace-Double-bts7960-bts7960b-motore-Arduino/dp/B06Y2YMTLD/ref=sr_1_1?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=ihaospace+double+bts&qid=1606165591&sr=8-1 Ero...

Forza Doc!!!
un abbraccio!!
Walter

Ciao a tutti,
mi sento in dovere di "uscire fuori" e confesso che quando esagero con il Pinot Rosè dell'Oltrepo' Pavese (delizioso) anch'io vedo la terra piatta!!!

Allego posizionamento dei carri.

http://www.museondarossa.it/
Mancava la n di onda!!
Dispositivi touch de menga!!
