Le norme del modulare GAS TT

8 LINEA AEREA

L'inserimento della linea aerea nel modulare Scala TT è fortemente consigliato.
Dovrà rispettare le Norme NEM 201.

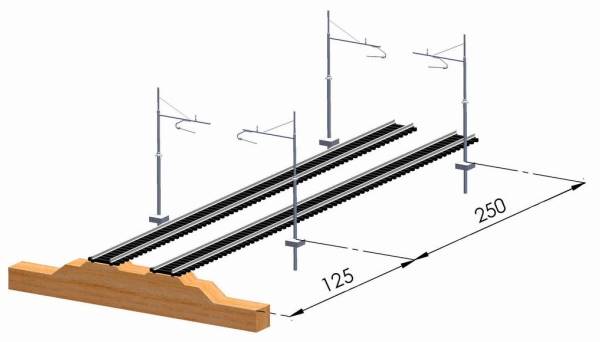

Il posizionamento dei pali avrà una sequenza proporzionata alla lunghezza del modulo con il vincolo di avere la partenza dalle testate nella misura di 125 mm., questa permetterà di collegare i vari moduli con catenaria di 250 mm.

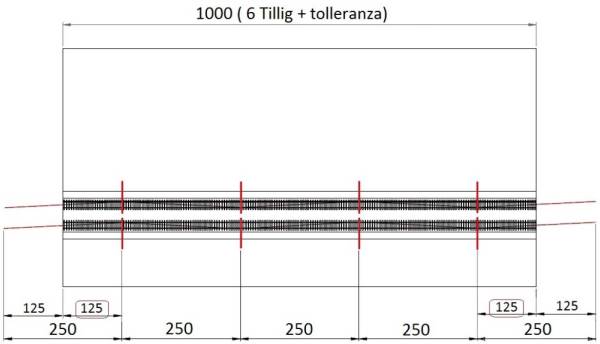

Nell'esempio è riportato lo schema della linea aerea con palificazione presente nel modulo standard di 1000 mm.

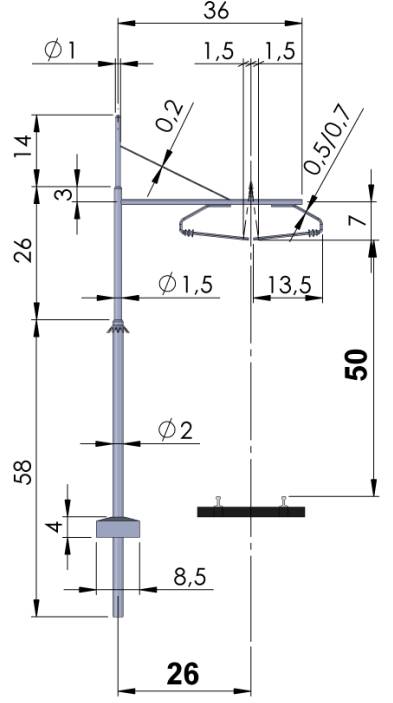

I pali della linea aerea possono avere queste caratteristiche.
Le quote imperative sono in grassetto.

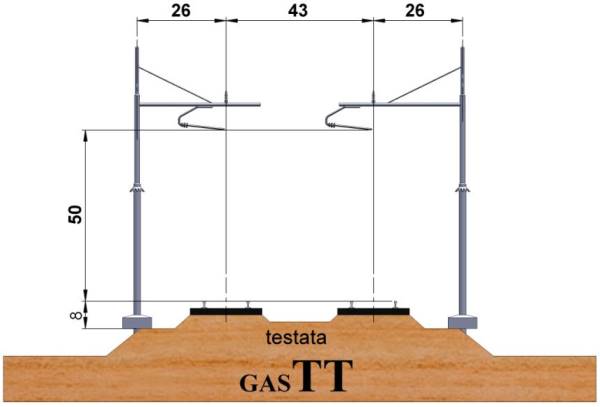

In queste immagini sono specificate le posizioni dei pali rispetto al doppio binario.
