Norma GasTT

5. INTERCONNESSIONE MECCANICA

L'interconnessione meccanica tra i vari pannelli è garantita da una serie di fori da ø 12 mm. con l'utilizzo di viti, bulloni e ranelle.

Utilizzando viti da 8 mm. o da 6 mm. si garantisce una tolleranza necessaria per un migliore e preciso accoppiamento.
Le parti terminanti dei binari (alle testate del pannello) saranno smussate in modo tale da permettere un migliore movimento dei rotabili nel passaggio tra un pannello e quello successivo.

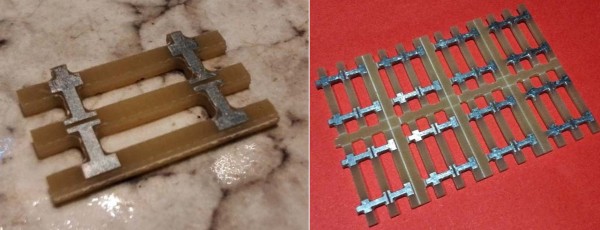

Le ultime tre traversine dei binari devono essere sostituite con speciali solette in vetronite (circuito stampato) che vanno incollate sul bordo della testata con colla cianoacrilica o bicomponente.

Le rotaie devono essere poi saldate a stagno alle solette in vetronite utilizzando la dima in dotazione alle testate a Norma GasTT.

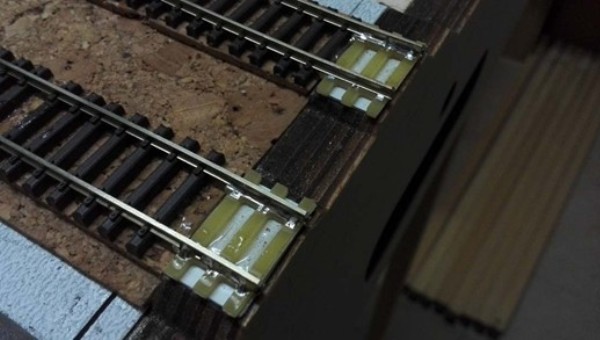

Posa e fissaggio delle solette sulla testata a Norma GasTT

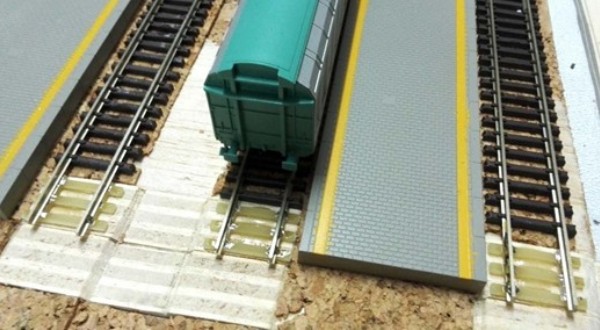

Esempio di posa delle solette in vetronite su più binari

ATTENZIONE!!! Si faccia sempre riferimento alla Norma GasTT in formato cartaceo.

ACQUISTO TESTATE
Il GAS TT ha acquistato le TESTATE, con taglio al laser, in multistrato di betulla da 15 mm. e le dime che vengono ricavate da un foglio di 150 cm x 150 cm come da disegno sottostante.
Sarà possibile acquistarle al prezzo di costo che è estremamente conveniente.
L'iniziativa non ha alcun scopo di lucro ed ha il solo obiettivo di incentivare lo sviluppo della scala TT anche in Italia e di coinvolgere più appassionati possibili nella realizzazione di un modulo a Norma GasTT.
