Le norme del modulare GAS TT

2 MODULO STANDARD RETTILINEO

Il modulo in Scala TT standard rettilineo ha una quota in larghezza di 1.000 mm. (multiplo binario Tillig 166mm. + tolleranze).
La profondità è fissa in 550 mm.
Il modellista ha facoltà di creare il proprio modulo con larghezza libera ma con profondità di 550 mm.

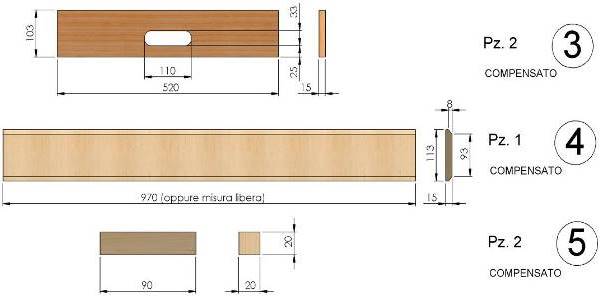

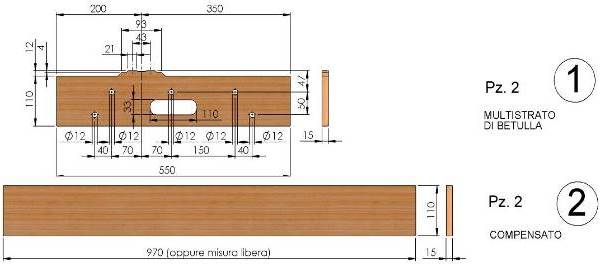

Componenti pannello

GAS TT - Centina e base binari — GAS TT - Testata e frontale

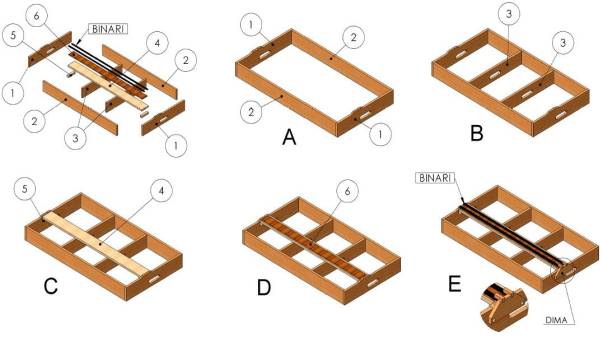

L'assemblaggio dei vari componenti dettagliati precedentemente, avviene tramite l'utilizzo di colla e viti.
Per l'esatta posizione d'incollaggio dei binari nelle testate sinistra e destra si potrà utilizzare una specifica dima.

Assemblaggio

Telaio assemblato

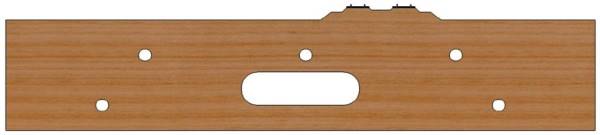

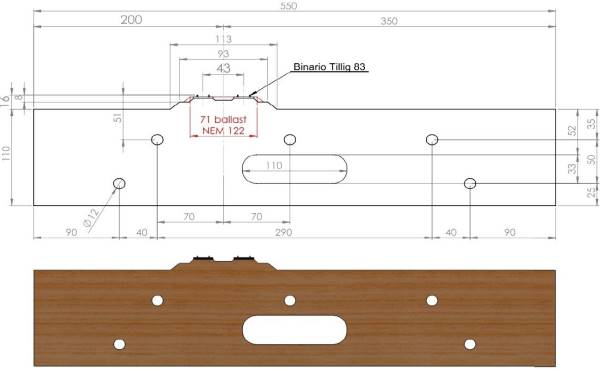

Vista della testata con le misure da rispettare per il corretto posizionamento dei binari e per la corretta congiunzione dei moduli.

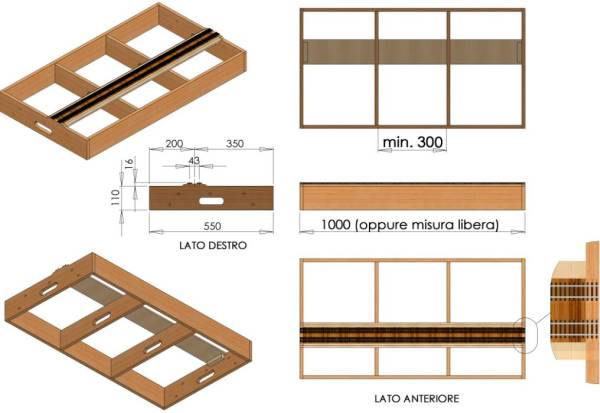

Quotatura e sezione modulo (testata destra)

La testata sinistra è esattamente speculare

Sezione modulo (testata sinistra)

Ogni modulo sarà completato di 4 gambe aventi sezione di 3 cm. x 3 cm. per portare in quota utile, rispetto agli altri moduli, il piano ferro (piano appoggio rotabili).

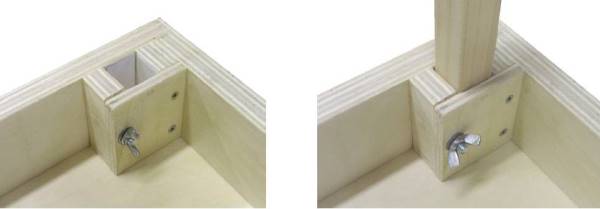

Nelle foto seguenti è rappresentato uno dei sistemi di fissaggio delle gambe al modulo.

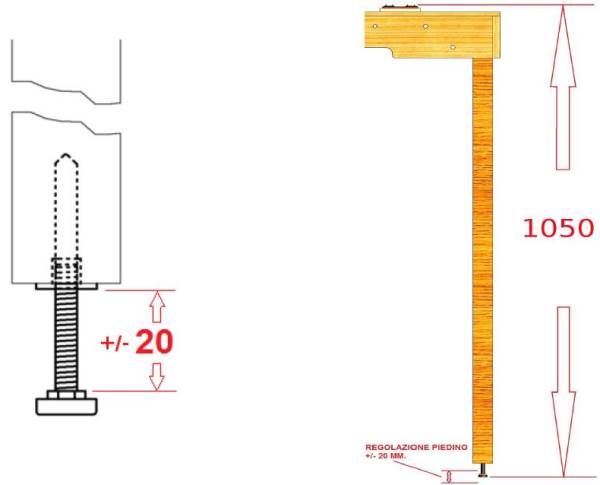

Nella parte terminale delle gambe sarà prevista una regolazione (es. con un piedino regolabile) di almeno 20 mm.
La quota da terra al piano ferro è di 1050 mm.
