Norma GasTT

15. PANNELLO DI FONDO (FONDALE)

Il pannello di fondo di seguito fondale (standard cm. 100x35) è di compensato multistrato da 4 mm., ha un’unica misura obbligata, l’altezza di cm. 35, di cui 5 cm. utili al fissaggio al modulo, la lunghezza è pari a quella del modulo.

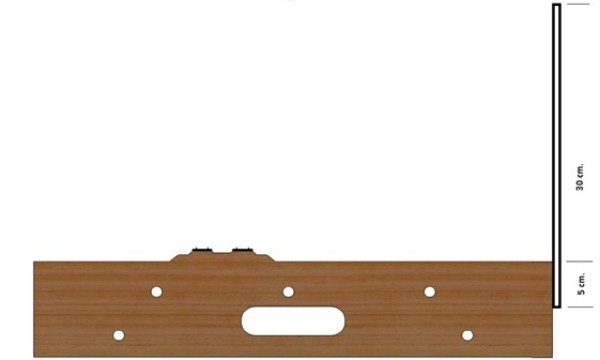

15.1. Posa su modulo lineare

15.2. Posa su modulo curva esterna
Mantenendo le caratteristiche strutturali principali (spessore compensato e altezza pannello) per realizzare un pannello curvo, sarà necessario un pannello da cm. 120x35; oppure creare 3 pannelli che seguono l’andamento strutturale del modulo.

Fondale posato su modulo curva esterna (in rosso)

15.3. Posa su modulo curva interna
Stesse caratteristiche strutturali sopra indicate, il fondale si compone di tre pezzi.

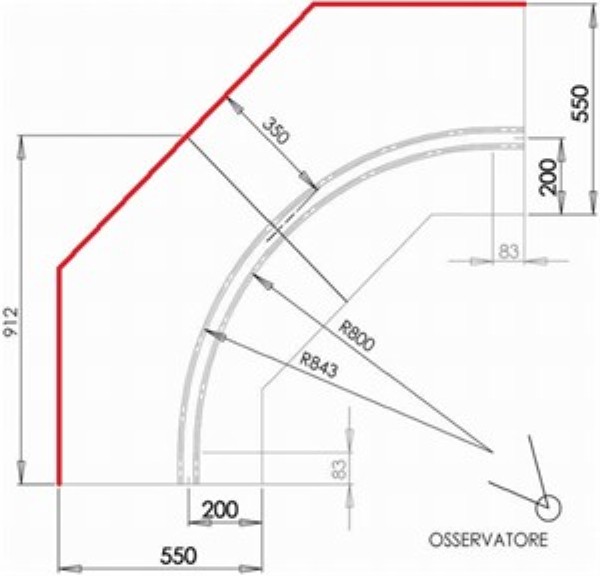

Fondale posato su modulo curva interna (in rosso)

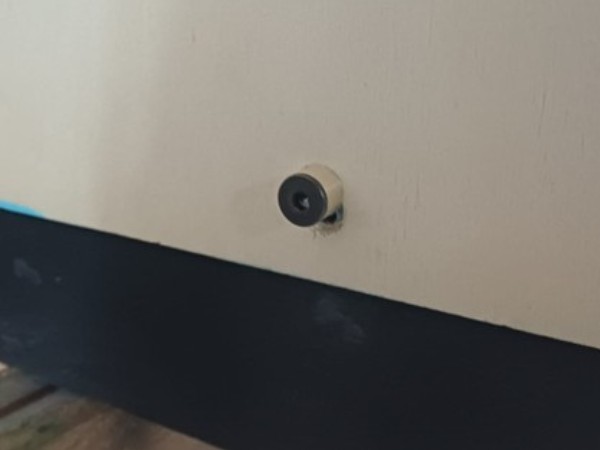

15.4. Fissaggio del fondale al telaio

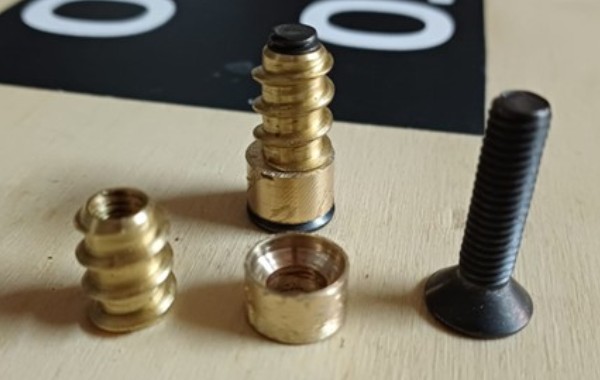

Per il fissaggio al telaio si utilizzano delle viti a testa larga a fungo, per evitare che con il tempo il foro della vite si allarghi, si consiglia di inserire, nel foro effettuato nel telaio, delle bussole da 6 mm. con apposite viti.

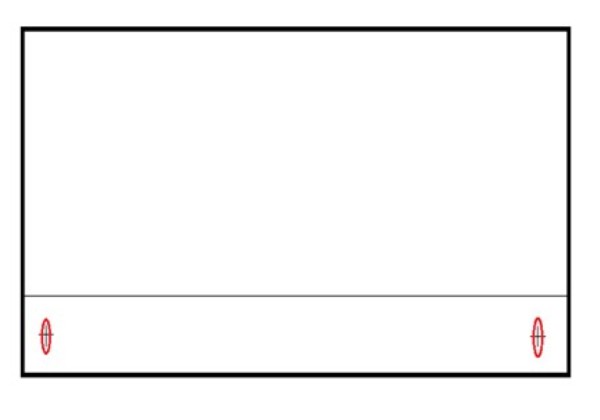

In corrispondenza dei fori è consigliabile effettuare un’asola di 1 cm. circa, che permette un migliore allineamento dei pannelli in fase di assemblaggio e allestimento dei moduli.

15.5. Colorazione del fondale
Si utilizza vernice acrilica all’acqua, azzurro PANTONE 2975 C OPACO da stendersi in due mani a rullo.
Per chi volesse arricchire il fondale è possibile creare delle nuvole o velature con colore bianco ad aerografo.
Terminata la colorazione, come finitura protettiva si usa della vernice acrilica trasparente opaca.

ATTENZIONE!!! Si faccia sempre riferimento alla Norma GasTT in formato cartaceo.

ACQUISTO TESTATE
Il GAS TT ha acquistato le TESTATE, con taglio al laser, in multistrato di betulla da 15 mm. e le dime che vengono ricavate da un foglio di 150 cm x 150 cm come da disegno sottostante.
Sarà possibile acquistarle al prezzo di costo che è estremamente conveniente.
L'iniziativa non ha alcun scopo di lucro ed ha il solo obiettivo di incentivare lo sviluppo della scala TT anche in Italia e di coinvolgere più appassionati possibili nella realizzazione di un modulo a Norma GasTT.
