Come ricavare le dim. da una foto II - rotabili

Messaggio da ho_master » gio ott 31, 2013 5:15 pm

L' autocostruttore che voglia realizzare un nuovo modello si scontra spesso con il problema di procurarsi un disegno quotato dello stesso che riporti almeno tre viste; questi sono abbastanza rari e quasi sempre
ci si deve arrangiare con le sole fotografie e con i 'figurini' ovvero le viste laterali quotate che e' possibile trovare su pubblicazioni e riviste con relativa facilità, praticamente per tutte le locomotive italiane.

Come fare per ottenere le altre misure con buona approssimazione ?

Partiamo da un caso reale: sul bel libro "Locomotive a Vapore" di Cornolo' Ediz. Albertelli Editore ho scelto il figurino della Gr 900 delle FS, una locotender abbastanza unica fra le macchine italiane.

Nella stessa pagina potrete trovare due viste fotografiche della Gr 900, una frontale e d una posteriore. Siamo a cavallo !



Immagine:
Immagine
43,11 KB

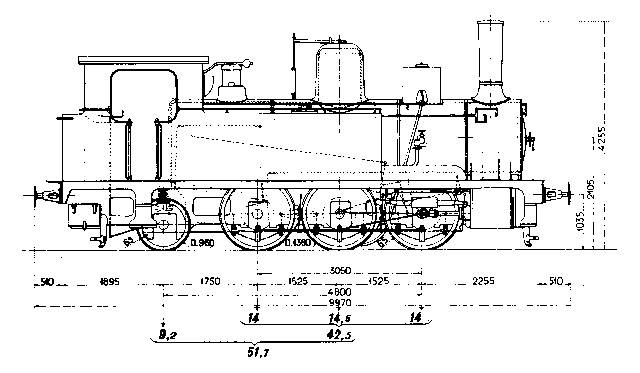

1 - Avendo il 'figurino' della macchina da riprodurre, partendo dalle dimensioni reali indicate, calcolate la scala del disegno, poi, per comodita', con una fotocopiatrice o uno scanner ingranditelo o rimpicciolitelo esattamente in scala 1/87 o in quella che vi interessa di piu' o vi e' piu' comoda; in questo modo potrete fare le misurazioni successive col righello senza eseguire decine di calcoli.

Immagine:
Immagine
27,64 KB

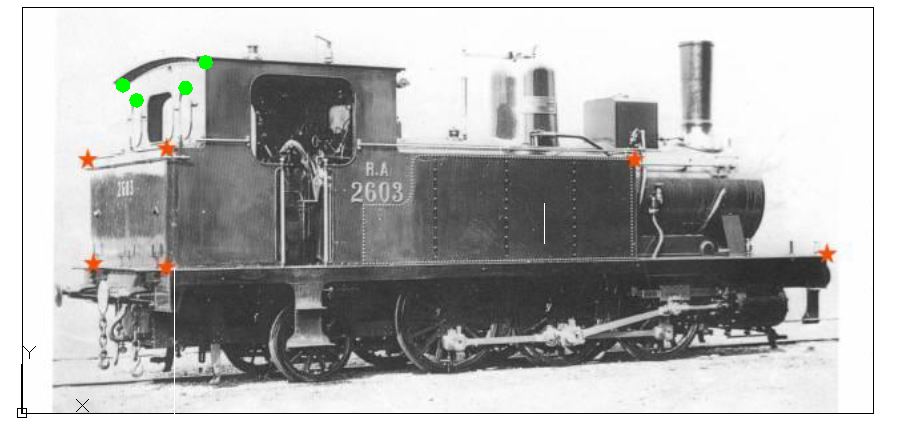

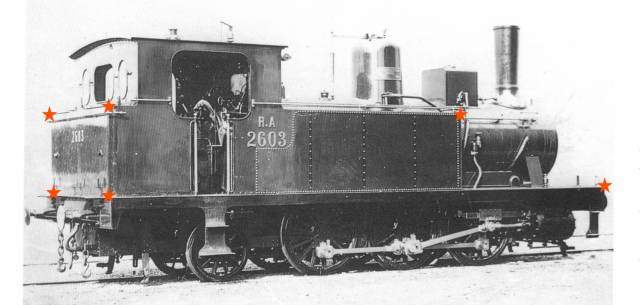

2 - Individuate sulla foto alcuni gruppi di punti caratteristici che si trovino sullo stesso piano : ad esempio nella foto illustrata i quattro punti che delimitano la parete posteriore della carboniera e i quattro che delimitano la cassa destra dell'acqua come indicato in figura con le stelline rosse: le dimensioni della cassa sono note dal figurino,

Attenzione ! Notate che i finestrini posteriori sono su un piano diverso rispetto ai punti evidenziati, quindi avranno bisogno di un trattamento (analogo) a parte.

Immagine:
Immagine
21,97 KB

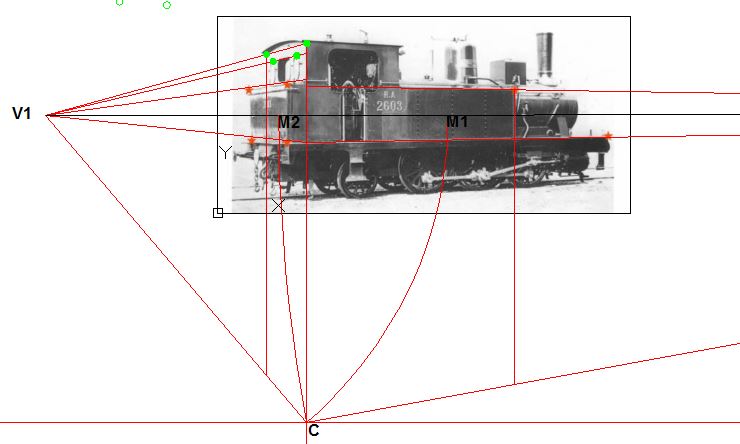

3 - Procuratevi riga, squadre e compasso, la riga in genere molto lunga e il compasso bello ampio, e unite a due a due i punti evidenziati in precedenza ottenendo delle semirette che vanno a incrociarsi in due punti caratteristici,V1 e V2, i 'punti di fuga'.

Otterrete inoltre un segmento verticale sullo spigolo della carbonaia che prolungherete verso il basso a piacere per una lunghezza pari a due tre volte l'altezza della locomotiva fino al punto C. In C disegnate una linea orizzontale lunga a piacere che chiameremo 'linea di base'.

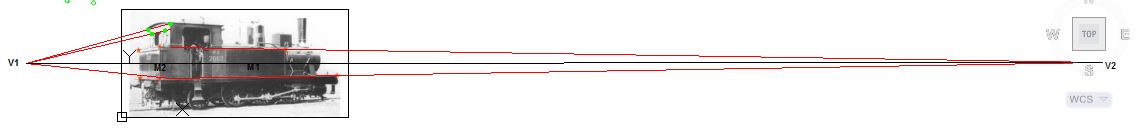

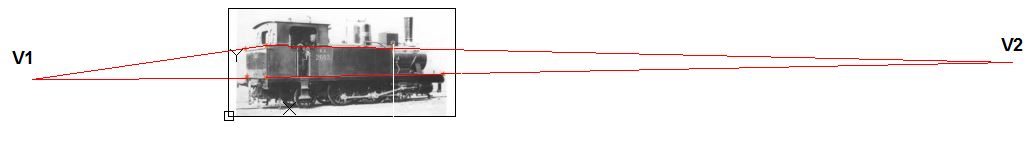

4 - Unite V1 con V2 ottenendo la 'riga di orizzonte'.

5 - Da V1 descrivete un arco di raggio V1C fino a incontrare la linea di orizzonte in M1

6 - Da V2 descrivete un arco di raggio V2C fino a incontrare la linea di orizzonte in M2

Immagine:
Immagine
40,82 KB

Immagine:
Immagine
43,27 KB

Immagine:
Immagine
47,46 KB


E ora finalmente calcoliamo la larghezza della locomotiva.

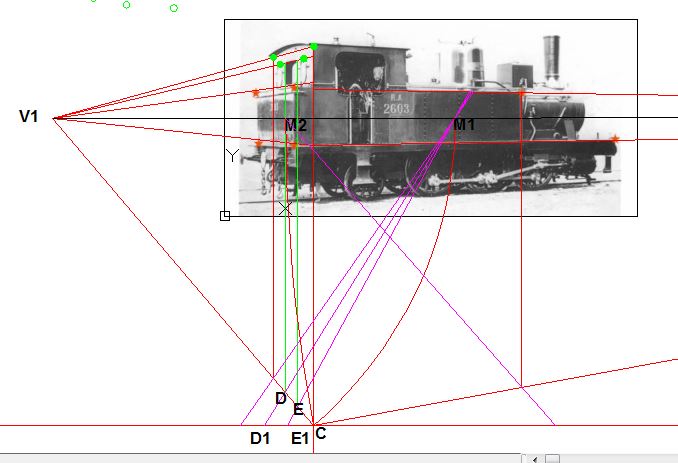

8 - Proiettate i due spigoli posteriori della loco fino ad incontrare V1C in D e D' (che in questo caso coincide con C).

9 - Proiettate D da M1 fino ad intersecare la linea di base in D1
Il segmento D1C moltiplicato per il fattore di scala ( che troveremo fra poco ) vi dara' la larghezza desiderata.

Ripetendo il processo per tutti i punti caratteristici del modello sarete in grado di disegnare uno schizzo in scala del posteriore della Gr 900.

Avatar utente
ho_master
Messaggi: 552
Iscritto il: mar nov 06, 2012 6:58 am
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Età: 69
Stato: Non connesso
Contatta:

Messaggio da ho_master » gio ott 31, 2013 5:41 pm

E ora il fattore di scala.

Immagine:
Immagine
45,98 KB


7 - Prendete la misura dell'altezza della carboniera sulla foto, poi prendete la misura analoga sul figurino e dividetela per la prima : avrete ottenuto il fattore di scala che chiameremo FS.

Per conoscere l'altezza o la larghezza di qualunque altro basta misurarlo sulla foto e moltiplicare per F; la larghezza della carboniera quindi e' pari al segmento D1c moltiplicato per FS.

Ripetendo il processo per tutti i punti caratteristici del modello sarete in grado di disegnare uno schizzo in scala del posteriore della Gr 900.

Avatar utente
ho_master
Messaggi: 552
Iscritto il: mar nov 06, 2012 6:58 am
Nome: Antonello
Regione: Abruzzo
Città: Pescara
Età: 69
Stato: Non connesso
Contatta:

Messaggio da ho_master » gio ott 31, 2013 5:58 pm

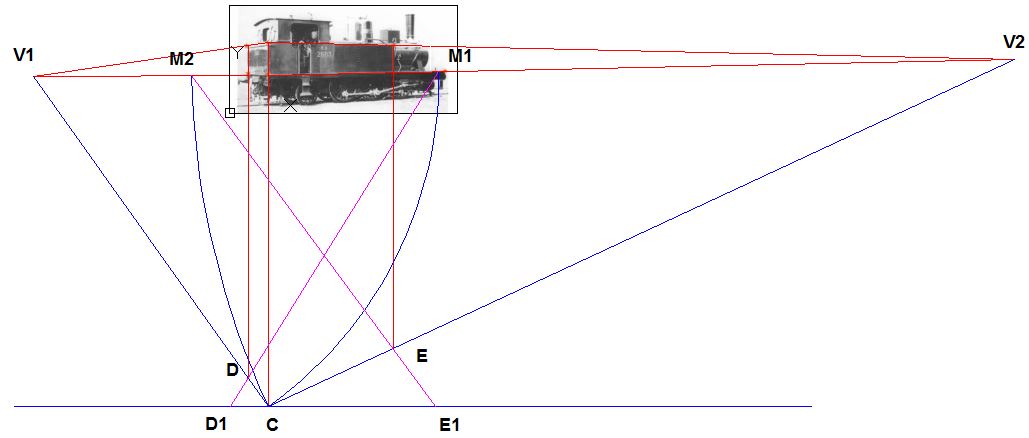

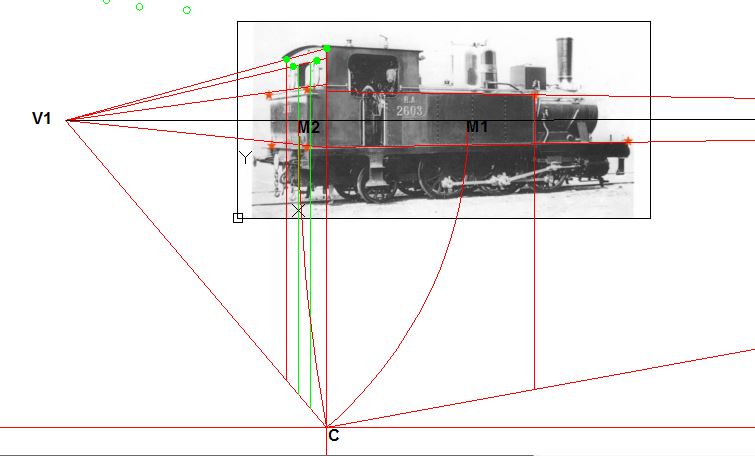

Abbiamo visto prima che una parte della cabina e' su un piano diverso rispetto alla carboniera; scegliete quattro nuovi punti caratteristici e con metodo analogo a quello mostrato trovate un nuovo punto di fuga, una nuova linea di orizzonte un nuovo punto M1 e cosi' via.

Data la particolare prospettiva si riesce a proiettare la parte della cabina vicino al tetto, mentre non e' possibile per la parte bassa naccosta dalla carboniera.

Ci si deve arrangiare: proiettiamo quindi la parte superiore del finestrone posteriore,


Immagine:
Immagine
56,47 KB

Immagine:
Immagine
25,01 KB

Immagine:
Immagine
35,76 KB

Immagine:
Immagine
45,8 KB

Immagine:
Immagine
47,7 KB

Immagine:
Immagine
52,59 KB

Immagine:
Immagine
63,04 KB

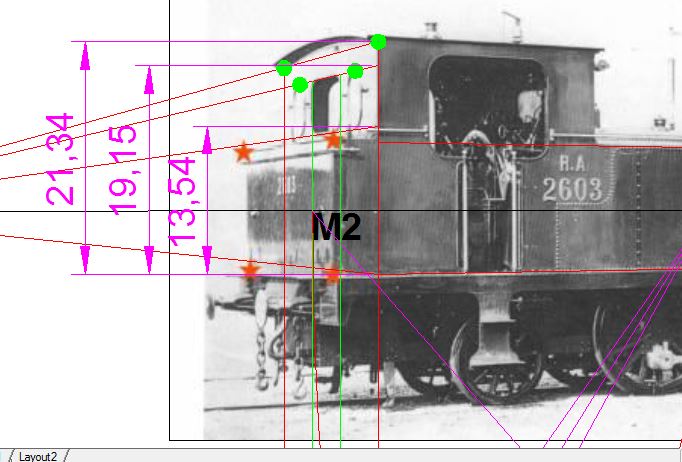

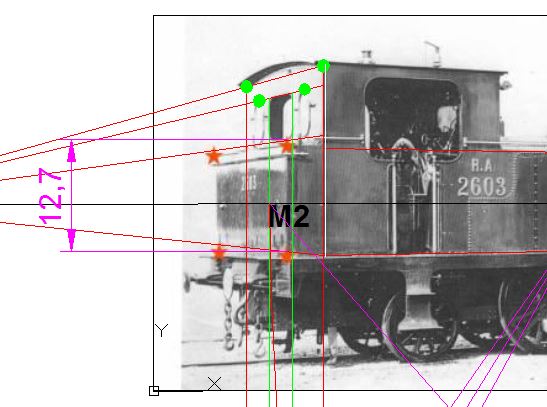

Misurando sulla foto le distanze verticali del finestrone rispetto alla base e sottraendole si ottiene l'altezza del finestrone; moltiplicandola per il fattore di scala FS si ottiene il valore definitivo.
