HR 236 captazione corrente migliorata

Messaggio da classe47 » dom dic 02, 2018 6:58 pm

Una buona captazione della corrente è essenziale per le nostre piccole locomotive, una captazione insufficiente porta facilmente a una marcia incerta o addirittura ad arresti indesiderati dei nostri convogli. Il problema si presenta maggiormente nelle locomotive che hanno pochi assi di captazione.
Possiedo una 236 HR, essa ha le prese di corrente solo su due dei tre assi, e, questo sistema si è dimostrato carente, infatti spesso e volentieri la locomotiva si impuntava. Come tutte le locomotive da manovra, la 236 svolge il suo lavoro a bassa velocità, e, quindi non accumula inerzia sufficiente a superare in corsa eventuali tratti di binario sporchi come le altre locomotive più veloci. Per rimediare a questo inconveniente ho incrementato la captazione della corrente come da immagini.

scarico 123 142.jpg

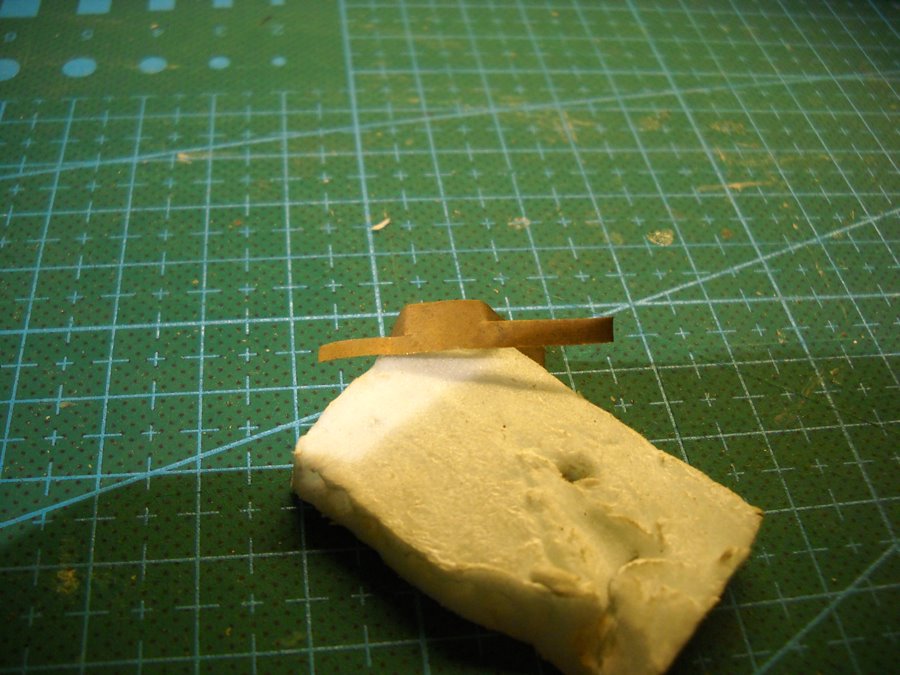

ho ritagliato delle lamelle di carta di Spagna come questa in figura
scarico 123 144.jpg
scarico 123 143.jpg
..e le ho posizionate a mo di ponticelli toccando i cerchioni del primo e secondo asse fissandole con attack gel nella parte inferiore dei praticabili.
Già con questo semplice intervento la loco non mi ha dato alcun problema, nemmeno a velocità passo d'uomo.
A volte basta poco a migliorare la prestazioni di un modello. Il fabbricante poteva ottenere il medesimo risultato semplicemente usando invece di una lamella semplice, una lamella biforcuta cioè che strisciava contemporaneamente sui cerchioni del primo e secondo asse.

scarico 123 137.jpg
Per avere un ulteriore beneficio sulla regolarità di marcia ho preparato un piccolo power pack
scarico 123 140.jpg
che ho saldato al decoder come da schema


scarico 123 139.jpg
e l'ho poi collocato in cabina.
Avrei voluto utilizzare un condensatore di almeno 470 microfarad ma per motivi dimensionali ho dovuto ripiegare su un 200 microfarad, in pratica una autonomia di qualche frazione di secondo. Comunque meglio che niente.
Giuseppe Giacobbe

Avatar utente
matteob
Messaggi: 895
Iscritto il: ven giu 12, 2015 12:06 pm
Nome: matteo
Regione: Veneto
Città: San Bonifacio
Età: 40
Stato: Non connesso

Re: HR 236 captazione corrente migliorata

Messaggio da matteob » dom dic 02, 2018 8:26 pm

Grazie per la guida! Mi sarà molto utile per la mia d236 e gr875. Stavo per esaurire la pazienza. Spero di riacquistarla con questo sistema [98]
Matteo

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4083
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: HR 236 captazione corrente migliorata

Messaggio da MrPatato76 » mer dic 05, 2018 11:45 am

Che tipo di decoder hai usato?
Esu?
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto

Avatar utente
classe47
Messaggi: 114
Iscritto il: dom nov 13, 2011 9:00 pm
Nome: Giuseppe
Regione: Sicilia
Città: Messina
Età: 72
Stato: Non connesso

Re: HR 236 captazione corrente migliorata

Messaggio da classe47 » mer dic 05, 2018 8:43 pm

Viessmann 5245
Giuseppe Giacobbe
