Realizzare Porte e Finestre

Messaggio da Marco16.10 » gio ott 29, 2015 3:42 pm

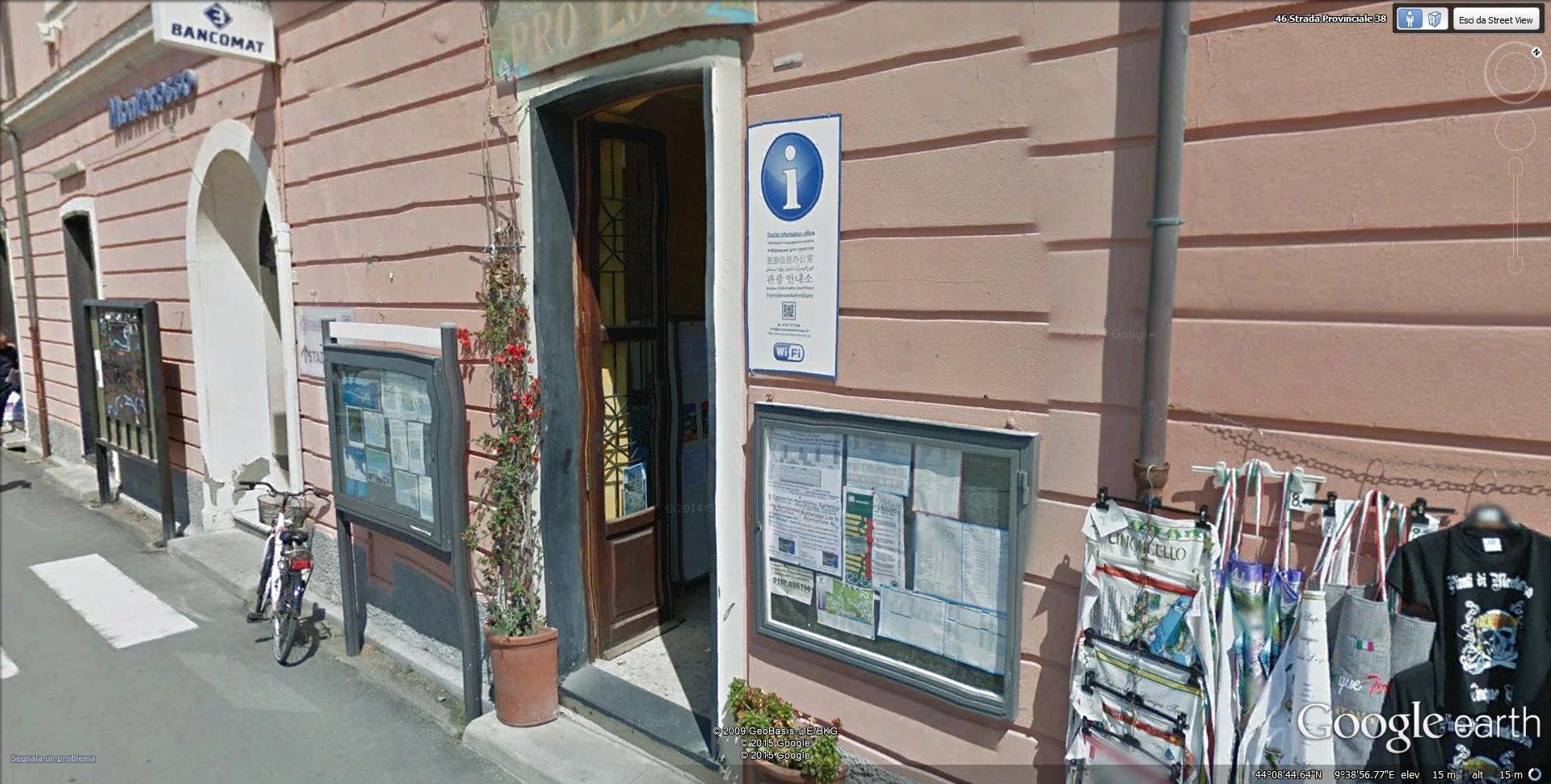

Buongiorno a tutti, volevo per l'appunto delucidazioni su come realizzare serramenti, che materiali e tecniche potrei utilizzare. Allego una foto di ciò che dovrei riprodurre.


Immagine:
Immagine
257,91 KB

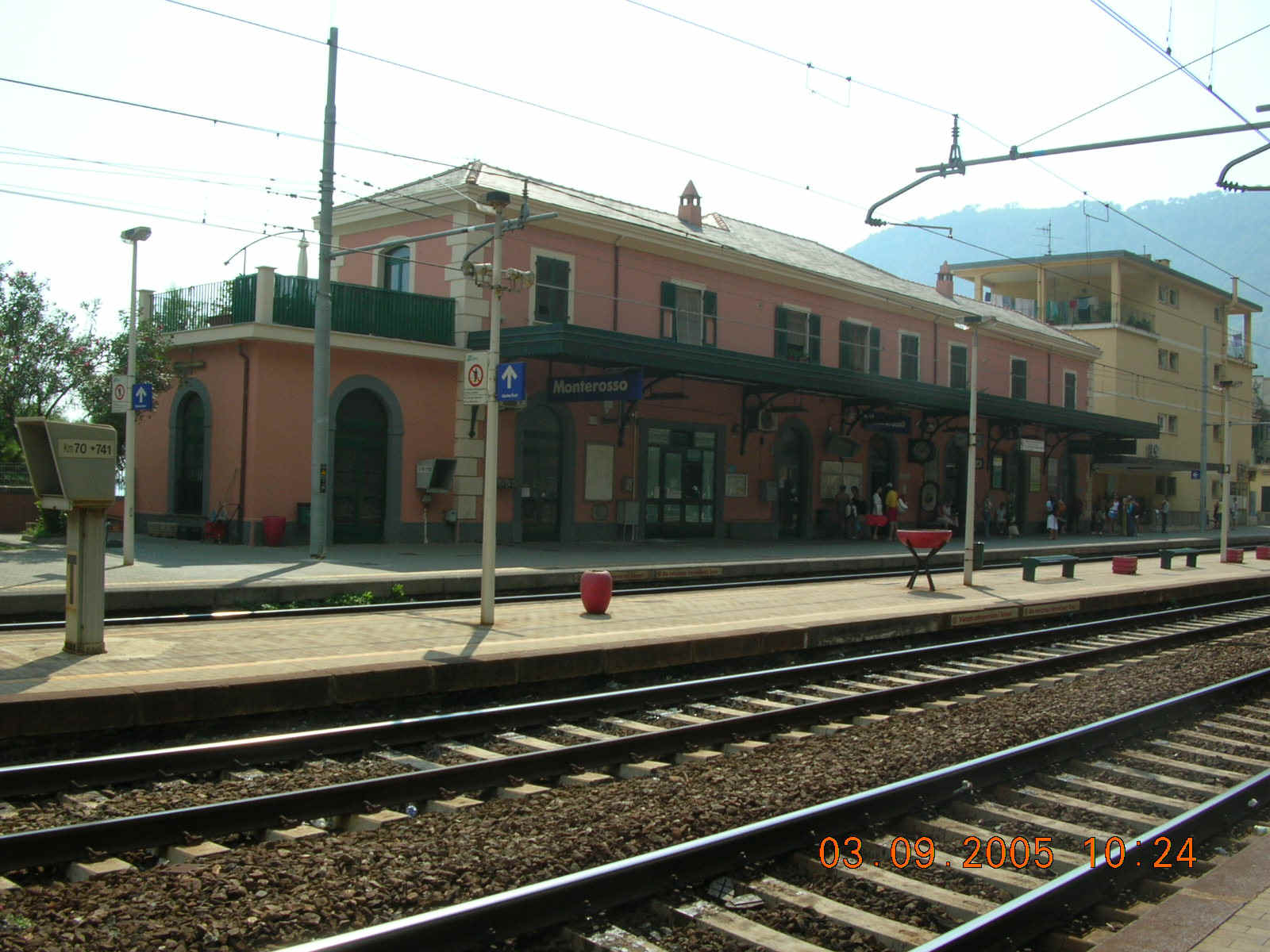

Inoltre mi interessa anche sapere come fare la ringhiera di cui sotto



Immagine:
Immagine
181,67 KB
The Watchmaker

Avatar utente
Pierluigi1954
Socio GAS TT
Messaggi: 2020
Iscritto il: lun gen 28, 2013 8:42 am
Nome: Pierluigi
Regione: Lombardia
Città: Milano
Età: 65
Stato: Non connesso

Messaggio da Pierluigi1954 » gio ott 29, 2015 4:35 pm

Nel primo link dovrebbe esserci la stazione che cerchi se non la vuoi fare di sana pianta. Sono fatte in cartoncino pressato tagliato al laser molto belle in kit

http://www.mkb-modelle.de/index.php?cPa ... ge=2&sort=

Nel secondo link trovi diversi tipi di porte e finestre

http://www.mkb-modelle.de/index.php?manufacturers_id=6

La ditta è italiana: MA.CO.MO
http://www.macomo.it/

Puoi sempre sentire il titolare Andrea Melosi sul sito c'è il tel.

Ciao

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » gio ott 29, 2015 4:54 pm

Devo realizzare proprio quella stazione. Se c'era una tecnica semplice di autocostruzione la preferivo, altrimenti nel secondo link ho trovato le finestre, ma non le porte.
The Watchmaker

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » gio dic 10, 2015 2:04 pm

Volevo chiedere una cosa forse banalissima, esiste uno strumento per tagliare perfettamente l'arco delle porte? A mano libera per quanto sono preciso, il taglio circolare non è proprio semplice da fare, mi farebbe piacere mantenere un certo livello di perfezione.
The Watchmaker

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10115
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Connesso

Messaggio da Fabrizio » gio dic 10, 2015 2:11 pm

Ciao Marco. Io, per il mio modulo, disegno porte e finestre sul cad e poi stampo su fogli per trasparenze con una stampante laser a colori. Questo metodo ha molti limiti, ma il grosso vantaggio di essere semplice ed economico. Tuttavia, in H0 e per il lavoro che vuoi fare, mi sembra che non possa essere adatto a raggiungere un livello qualitativo sufficiente.

Per gli archi, esistono dei compassi dotati di taglierino anziché mina. Diversamente ti tocca riportare il disegno dell'arco sul pezzo da incidere, incidere quanto più precisamente possibile, tenendoti più materiale del necessario e poi rifinire con lime fino a raggiungere la traccia che hai riportato sul materiale. Attenzione, in fase di taglio, a non andare oltre la traccia ma a mantenerti dentro. Se tagli "troppo" devi buttare il pezzo, se tagli troppo poco puoi rifinire e levigare con lime o carta abrasiva.
Fabrizio Borca

Avatar utente
giuseppe_risso
Socio GAS TT
Messaggi: 7411
Iscritto il: gio ott 27, 2011 10:44 pm
Nome: Giuseppe
Regione: Liguria
Città: Chiavari
Età: 74
Stato: Non connesso
Contatta:

Messaggio da giuseppe_risso » gio dic 10, 2015 2:13 pm

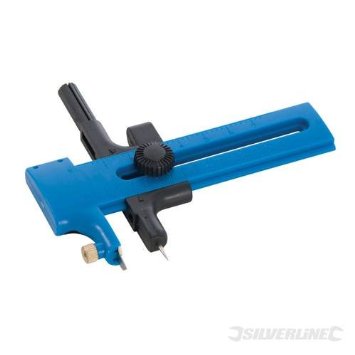

Immagine:
Immagine
10,77 KB

Lo trovi in negozi per disegno tecnico e buone cartolerie.
Costa poco.

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 10115
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Connesso

Messaggio da Fabrizio » gio dic 10, 2015 2:18 pm

Ecco, proprio lui :wink:
Fabrizio Borca

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » gio dic 10, 2015 2:30 pm

Grazie mille ragazzi, ignoravo completamente l'esistenza di questo strumento. Ora però mi fate venire in mente anche il cerchiografo, dovrebbe essere adatto allo scopo, con un buon cutter dovrei ottenere lo stesso risultato.
@Fabrizio, ho usato autocad 15, successivamente ho messo il disegno come dima, riguardo porte e finestre, ho optato per la stampante 3D, almeno ho proprio quelle che voglio e in scala.
Riguardo lo strumento, prima di tagliare faccio una prova, in modo da circoscrivere perfettamente l'arco. E soprattutto ho imparato una cosa, prima di intervenire sul modello, faccio delle prove su un campione!
The Watchmaker

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » gio dic 10, 2015 2:32 pm

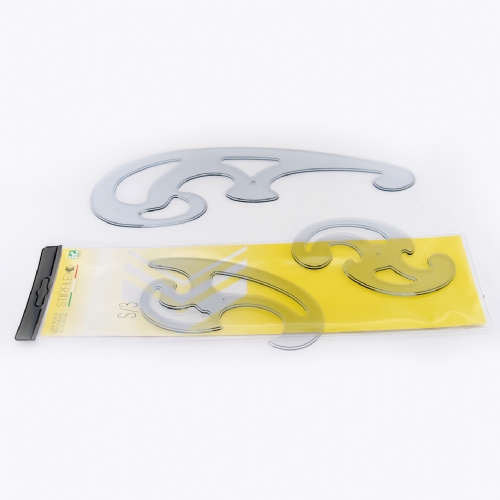

Immagine:
Immagine
106,38 KB

Anche questo forse, a sto punto non rimane che tentare e optare per il migliore.
The Watchmaker

Avatar utente
v200
Socio GAS TT
Messaggi: 9456
Iscritto il: dom mag 03, 2015 6:31 pm
Nome: roberto
Regione: Piemonte
Città: torino
Ruolo: Moderatore
Età: 58
Stato: Non connesso

Messaggio da v200 » gio dic 10, 2015 9:51 pm

Marco,
nel catalogo Auhagen.de trovi finestre,porte,ringhiere e altri manufatti sfusi.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
MarcoMN
Socio GAS TT
Messaggi: 618
Iscritto il: mer gen 16, 2013 8:54 am
Nome: Marco
Regione: Lombardia
Città: San Giorgio
Età: 46
Stato: Non connesso
Contatta:

Messaggio da MarcoMN » gio dic 10, 2015 11:11 pm

Dai un occhiata a questa fotoguida e vedi se come ho fatto le finestre del magazzino è un metodo che ti può tornare utile per qualcosa...

Ciao.
Marco - Fermodellismo per passione - La mia pagina Facebook

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » ven dic 11, 2015 3:00 pm

Roby, avendo fatto un rilievo dal vero, voglio realizzare proprio quel tipo di serramenti con quelle misure, mi sono prefissato l'obiettivo di attenermi il più fedele possibile alla realtà, o perlomeno fin dove i mezzi me lo consentono! Anche sul terreno, qualcosa riesco a fare, grazie all'aiuto del sistema cartografico. Utilizzando come materiale per i muri degli edifici l'eulhite, col cerchiografo e tanta pazienza riesco a ottenere un taglio molto preciso. Ho visto la fotoguida di Marco, da cui mi pare aver capito che hai dato una smerigliatura col dreamel, per ottenere l'arcata, ma non vorrei sbagliare.
Bisogna procedere con tanta pazienza e un'oretta al massimo, altrimenti inizio a perdere concentrazione.
The Watchmaker

Avatar utente
Flavio
Socio GAS TT
Messaggi: 1118
Iscritto il: dom gen 20, 2013 12:57 pm
Nome: Flavio
Regione: Lombardia
Città: Rozzano
Età: 63
Stato: Non connesso

Messaggio da Flavio » ven dic 11, 2015 10:59 pm

Marco, prova a dare un'occhiata a questo sito. :wink:

http://www.bramante-mes.com/template.ph ... id_cat=470
Flavio - C.M.P. Club Modellismo Pavese - GAS TT

Avatar utente
Marco16.10
Messaggi: 880
Iscritto il: mar apr 16, 2013 6:57 pm
Nome: Marco
Regione: Liguria
Città: Leivi
Età: 33
Stato: Non connesso
Contatta:

Messaggio da Marco16.10 » mer gen 06, 2016 12:35 pm

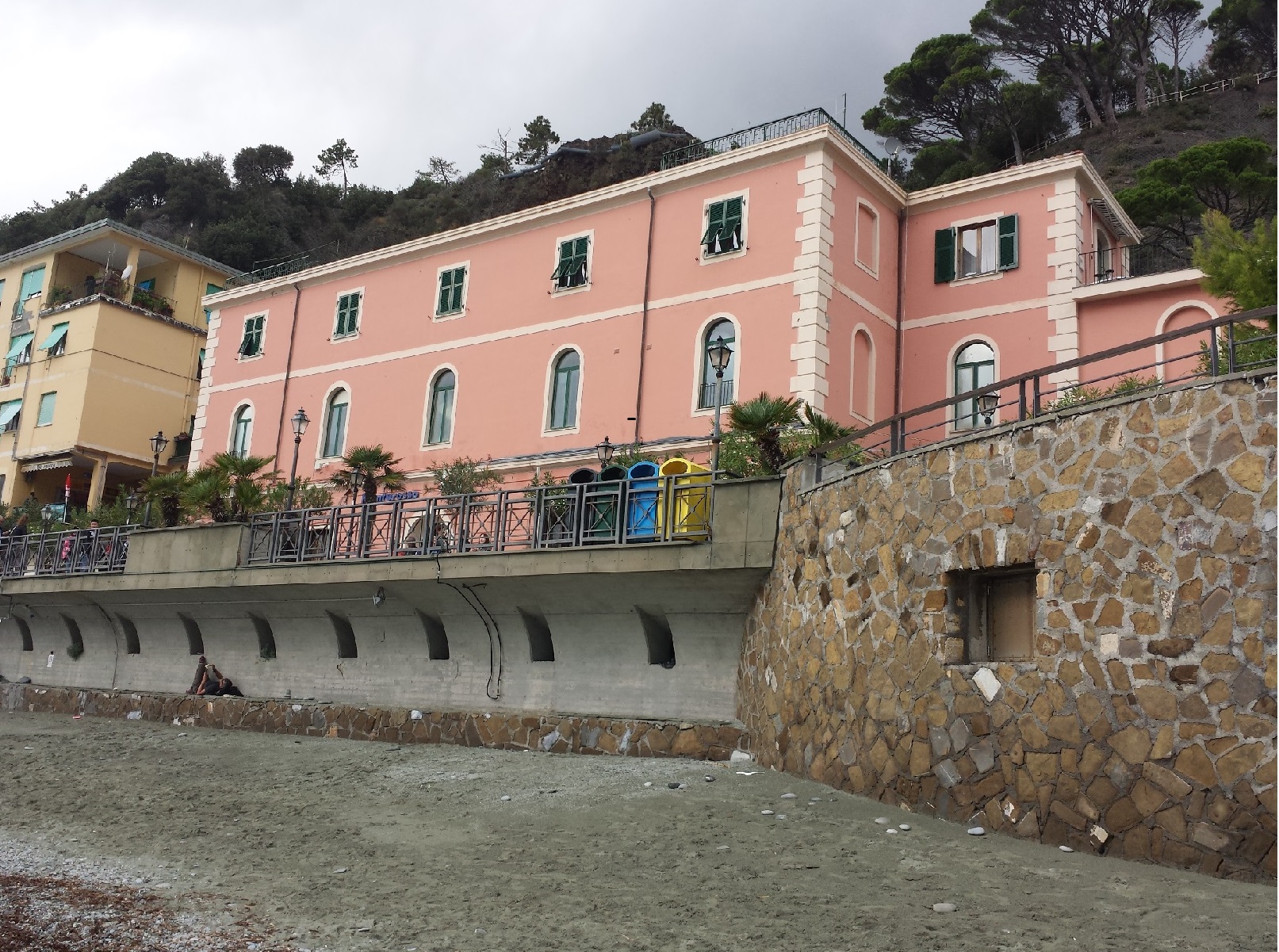

Ho un altro piccolo problema, mi servirebbero consigli e opinioni su come realizzare le cornici intorno ai serramenti. Dall'immagine non si capisce, ma sono a rilievo. L'ideale sarebbe una stampa a taglio forse. Ho provato a ritagliare un normalissimo a4 ma non riesco proprio a fare un taglio preciso. Magari esiste un altro materiale e un'altra tecnica migliore.


Immagine:
Immagine
829,13 KB
The Watchmaker
