A volte sono le piccole idee che fanno grandi i nostri plastici e questa è proprio una bella idea, già scaricato disegno mi ci voleva proprio
ciao loris
Ben arrivato! Fai login o registrati per fruire di tutte le funzionalità del forum e del sito.
Se eri già registrato e non ti ricordi la password usa questo link per recuperare l'accesso.
Sito e forum dedicati al fermodellismo, il nostro hobby viene praticato in molte maniere diverse, tutte ugualmente valide: hai un plastico? oppure sei un collezionista? oppure un semplice appassionato? Non esitare a scrivere nel forum, tutti gli interventi sono benvenuti... Postate foto e video del vostro plastico e chiedete aiuto per ogni problema o curiosità inerente al nostro hobby.Barriere parapedonali
Moderatori: cararci, MrMassy86, adobel55, lorelay49
-
fede.1997
- Messaggi: 269
- Iscritto il: lunedì 13 febbraio 2012, 20:58
- Nome: Federico
- Regione: Piemonte
- Città: Alpignano
- Stato: Non connesso
Re: Barriere parapedonali
Grazie ancora!
E' proprio una genialata quella dei distanziatori, grazie Enrico!
Oggi per passare un po' di tempo distraendomi dallo studio ho provato a fare la barriera doppia... ma devo ancora lavorare sulla dima
ho fatto un tentativo di montaggio e, seppur veloce ho notato degli errori di "intaglio" del legno della dima : tutto da rifare!
E' proprio una genialata quella dei distanziatori, grazie Enrico!
Oggi per passare un po' di tempo distraendomi dallo studio ho provato a fare la barriera doppia... ma devo ancora lavorare sulla dima
ho fatto un tentativo di montaggio e, seppur veloce ho notato degli errori di "intaglio" del legno della dima : tutto da rifare!Federico
-
fede.1997
- Messaggi: 269
- Iscritto il: lunedì 13 febbraio 2012, 20:58
- Nome: Federico
- Regione: Piemonte
- Città: Alpignano
- Stato: Non connesso
Re: Barriere parapedonali
Finalmente son riuscito a ridurre i disegni.
Ecco i pdf:
Disegno autocad.pdf scala H0 disponibile nella pagina dei download
Disegno autocad.pdf scala N disponibile nella pagina dei download
Disegno autocad.pdf scala TT disponibile nella pagina dei download
Se avete intenzione di fare una dima, vi consiglio di tenervi un po' larghi:
-In rosso i fili di sezione maggiore, sono quelli da tenere più lunghi per poi tagliarli successivamente.
-In azzurro fili di sezione minore rispetto a quelli in rosso
-In blu fili di ugual lunghezza e di sezione uguale a quelli in azzurro
Ecco qui in nero i punti da saldare
Io per saldare ho applicato la pasta salda su tutti i fili e poi ho tagliato pezzetti di stagno da appoggiare sui punti in nero dell'immagine, successivamente ho appoggiato la punta del saldatore ben caldo su un terminale del filo rosso, la pasta salda evapora e lo stagno pian piano si scioglie, e se avete messo lo stagno nei punti giusti non dovete neppure spostare la punta del saldatore, nel caso contrario dovrete trasportare lo stagno liquido nei punti ove manca.
Spero che le dimensioni siano giuste.
Ecco i pdf:
Disegno autocad.pdf scala H0 disponibile nella pagina dei download
Disegno autocad.pdf scala N disponibile nella pagina dei download
Disegno autocad.pdf scala TT disponibile nella pagina dei download
Se avete intenzione di fare una dima, vi consiglio di tenervi un po' larghi:
-In rosso i fili di sezione maggiore, sono quelli da tenere più lunghi per poi tagliarli successivamente.
-In azzurro fili di sezione minore rispetto a quelli in rosso
-In blu fili di ugual lunghezza e di sezione uguale a quelli in azzurro

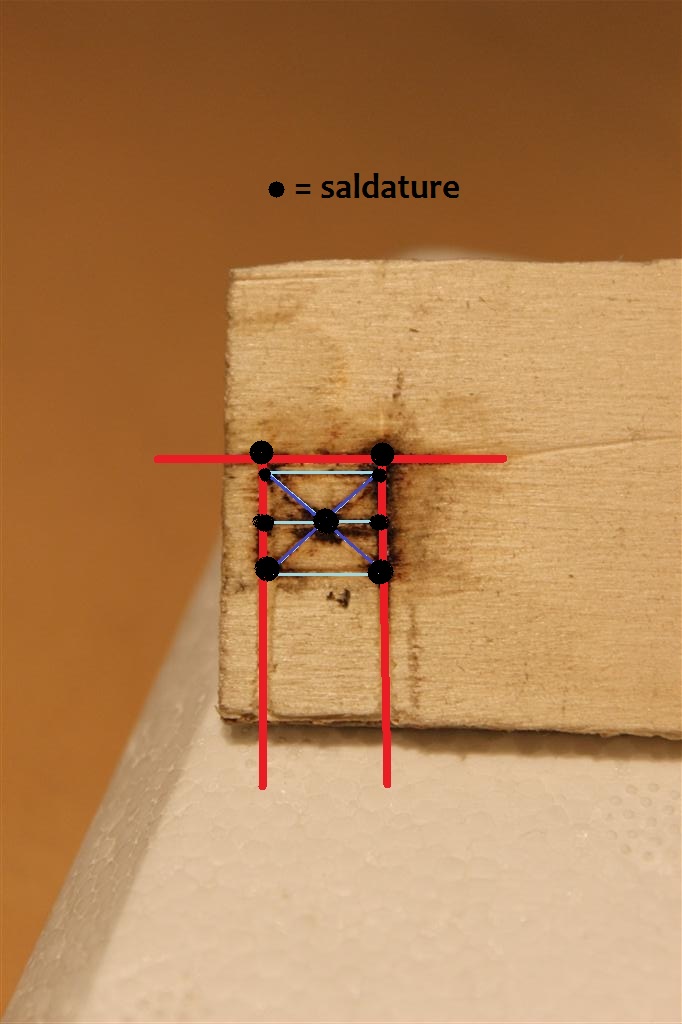

Ecco qui in nero i punti da saldare
Io per saldare ho applicato la pasta salda su tutti i fili e poi ho tagliato pezzetti di stagno da appoggiare sui punti in nero dell'immagine, successivamente ho appoggiato la punta del saldatore ben caldo su un terminale del filo rosso, la pasta salda evapora e lo stagno pian piano si scioglie, e se avete messo lo stagno nei punti giusti non dovete neppure spostare la punta del saldatore, nel caso contrario dovrete trasportare lo stagno liquido nei punti ove manca.
Spero che le dimensioni siano giuste.
Federico
-
giuseppe_risso
- Socio GAS TT
- Messaggi: 7679
- Iscritto il: giovedì 27 ottobre 2011, 22:44
- Nome: Giuseppe
- Regione: Liguria
- Città: Chiavari
- Stato: Non connesso
Re: Barriere parapedonali
Spiegazione impeccabile.
La tua tecnica di saldatura é da manuale.
La tua tecnica di saldatura é da manuale.
Giuseppe Risso - FERROMODELLISTA io e i miei trenini
-
Andrea
- Socio GAS TT
- Messaggi: 23343
- Iscritto il: mercoledì 26 ottobre 2011, 19:42
- Nome: Andrea
- Regione: Lombardia
- Città: Milano
- Ruolo: Amministratore
- Stato: Non connesso
Re: Barriere parapedonali
Pubblicata ora la fotoguida:
https://www.scalatt.it/guida_barriere_parapedonali.htm
I file si possono scaricare qui:
http://www.scalatt.it/forum/viewforum.php?f=115
https://www.scalatt.it/guida_barriere_parapedonali.htm
I file si possono scaricare qui:
http://www.scalatt.it/forum/viewforum.php?f=115
Andrea - “I fermodellisti sono tanti e legati da un'amicizia sincera, che esplode in una cordialità ormai rara nel mondo rumoroso ed incerto di oggi”. La valle incantata
-
IpGio
- Socio GAS TT
- Messaggi: 3608
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: Barriere parapedonali
Grazie Federico ed Andrea... interessanti arredi urbani specie per epoche recenti...
![[36]](./images/smilies/36.GIF "xx")
IpGio
IpGioGiorgio Nihil difficile volenti
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
