alimentazione scheda rele

Messaggio da claudioredaelli » mar mag 01, 2018 6:48 pm

scheda rele.jpg
scheda rele.jpg (17.34 KiB) Visto 519 volte
devo alimentare la scheda relè che funziona a 5 v cc.
se volessi usare l'alimentatore 12 v cc come posso portare la tensione da 12 a 5 v?. basta inserire una adeguata resistenza?
Claudio

Avatar utente
fabio
Messaggi: 1163
Iscritto il: lun dic 17, 2012 2:16 pm
Nome: fabio
Regione: Lazio
Città: roma
Età: 58
Stato: Non connesso

Re: alimentazione scheda rele

Messaggio da fabio » mar mag 01, 2018 8:28 pm

potresti ma è sconsigliabile,non avresti la certezza di una tensione costante.
devi utilizzare un alimentatore a 5 V o
costruire un circuito apposito che ti riduce e stabilizza la 12 V che hai
o acquistarne uno online
https://www.banggood.com/it/12V-5V-Full ... rehouse=CN
Fabio - plastico H0 epoca II-III -

Avatar utente
roy67
Socio GAS TT
Messaggi: 6351
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: alimentazione scheda rele

Messaggio da roy67 » mer mag 02, 2018 2:56 pm

Confermo quanto detto da Fabio.

Le resistenze vanno bene solo per ridurre la corrente e non la tensione (anche se poi in effetti ciò avviene) Ma il risultato è che non avrai corrente a sufficienza per eccitare le bobine dei relè. Quindi, con buone probabilità, non funzionerà nulla. :wink:

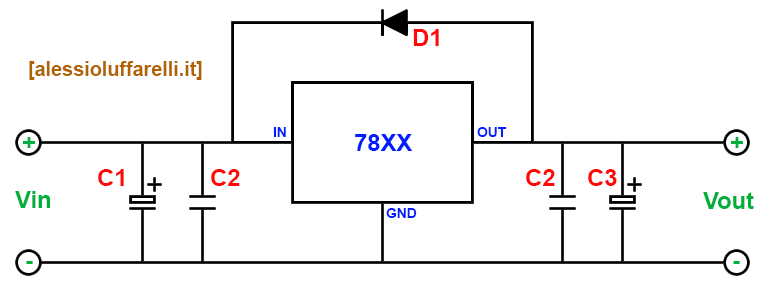

L'ideale è proprio il circuito di regolazione di tensione lineare (attenzione che non vuole alimentato con alimentatori "switching" o PWM).

Ci vuole un semplice alimentatore lineare (quellocon trasformatore, ponte diodi e condensatori... )

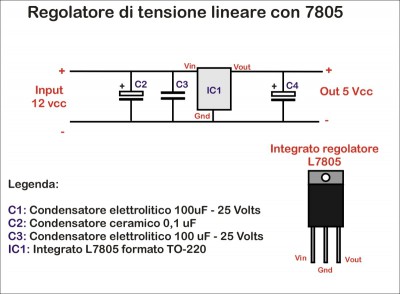

Questo è lo schema:
Circuito regolatore 7805.JPG
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
claudioredaelli
Messaggi: 376
Iscritto il: mar gen 03, 2012 4:42 pm
Nome: Claudio
Regione: Lombardia
Città: Usmate Velate
Età: 66
Stato: Non connesso

Re: alimentazione scheda rele

Messaggio da claudioredaelli » gio mag 03, 2018 9:50 am

quindi mi conviene usare un alimentatore separato tipo questo
Claudio

Avatar utente
roy67
Socio GAS TT
Messaggi: 6351
Iscritto il: dom gen 27, 2013 8:13 am
Nome: Roberto
Regione: Emilia Romagna
Città: Parma
Ruolo: Moderatore
Età: 52
Stato: Non connesso
Contatta:

Re: alimentazione scheda rele

Messaggio da roy67 » gio mag 03, 2018 5:23 pm

Si.
Verifica che abbia una corrente di uscita sufficiente ad alimentare tutti i 4 relè in contemporanea.
Ad occhio... Che abbia un uscita da almeno 0,6 ampere.

Verifica però l'effettivo assorbimento delle bobine...
Ciao. Roberto Alinovi - L'uomo non teme ciò che in lui non c'è. (Hermann Hesse)

Avatar utente
claudioredaelli
Messaggi: 376
Iscritto il: mar gen 03, 2012 4:42 pm
Nome: Claudio
Regione: Lombardia
Città: Usmate Velate
Età: 66
Stato: Non connesso

Re: alimentazione scheda rele

Messaggio da claudioredaelli » gio mag 03, 2018 5:27 pm

grazie
Claudio
