Porte, Portoni e Finestre....

Messaggio da Fabio_C » dom dic 24, 2017 12:05 am

Buonasera,

come realizzate o dove acquistate i portoni, porte e finestre per i Vs edifici?

Grazie
Fabio
Fabio Cavuoto

Avatar utente
Fabrizio
Socio GAS TT
Messaggi: 9954
Iscritto il: gio nov 10, 2011 9:17 pm
Nome: Fabrizio
Regione: Piemonte
Città: Piossasco
Ruolo: co-amministratore
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da Fabrizio » dom dic 24, 2017 12:25 am

Io, per la scala TT, li realizzo stampando su carta per lucidi. Disegno quel che mi serve con Autocad, poi lo stampo su apposita carta per lucidi (carta che si usa per proiettare con le lavagnette luminose). La stampa la eseguo con una stampante laser a colori. Per le porte che non hanno vetri, invece, procedo a stampare direttamente sul cartoncino.

Il metodo, tuttavia, consente di ottenere dei discreti risultati solo per infissi semplici e in piccola scala. Per le scale maggiori temo che la qualità non sia sufficiente.
Fabrizio Borca

Avatar utente
sal727
Messaggi: 3187
Iscritto il: dom apr 26, 2015 5:22 pm
Nome: Salvatore
Regione: Emilia Romagna
Città: Bologna
Ruolo: Moderatore
Età: 62
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da sal727 » dom dic 24, 2017 12:27 am

Ci sono vari modi per fare gli infissi, si possono acquistare i kit già fatti in plastica o fotoincisi, si possono autocostruire con cartoncino, plasticard e altri materiali in fogli sottili, si possono stampare su fogli di acetato adatti per le stampanti sia laser che inkjet, in quest'ultimo modo c'è il vetro già inserito, nelle fotoguide puoi trovare descrizioni su come farli
http://www.scalatt.it/bottega%20plastici.htm#2
Ciao, Salvatore

Avatar utente
LucaGPS
Messaggi: 27
Iscritto il: mer feb 01, 2017 6:28 pm
Nome: Luca
Regione: Trentino - Alto Adige
Città: ARCO
Età: 58
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da LucaGPS » dom dic 24, 2017 2:44 pm

Fabio_C ha scritto:come realizzate o dove acquistate i portoni, porte e finestre per i Vs edifici?
Beh, chiaro che comperare kit o con la fotoincisione è molto più facile e veloce.

Io fino ad ora ho sempre cercato si autocostruirmi i serramenti.

Disegno su CAD e stampa su pellicola traparente.
Tecnica veloce, ma senza tridimensionalità.

Altra tecnica, stampa su carta del serramento e con listelli di stirene tagliati a misura faccio i vari elementi.

Infine, altro sistema, ritaglio da una lastra di pasticard il bordo del serramento e lo completo con i listelli interni in stirene.

Appena riesco, aggiungo alcune foto di esempio.
Con la nuova piattaforma non riesco ancora.
Luca

Avatar utente
liftman
Socio GAS TT
Messaggi: 7260
Iscritto il: dom gen 29, 2012 2:40 pm
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Età: 64
Stato: Non connesso
Contatta:

Re: Porte, Portoni e Finestre....

Messaggio da liftman » dom dic 24, 2017 3:07 pm

LucaGPS ha scritto:
Fabio_C ha scritto:come realizzate o dove acquistate i portoni, porte e finestre per i Vs edifici?
Appena riesco, aggiungo alcune foto di esempio. Con la nuova piattaforma non riesco ancora.
Urka! ne abbiamo parlato e riparlato, e secondo me è pure più facile, tant'è che si può fare tranquillamente drag & drop. Comunque per una ripassatina vedi a questo link: viewtopic.php?f=24&t=15262
Ciao! Rolando

Avatar utente
LucaGPS
Messaggi: 27
Iscritto il: mer feb 01, 2017 6:28 pm
Nome: Luca
Regione: Trentino - Alto Adige
Città: ARCO
Età: 58
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da LucaGPS » dom dic 24, 2017 3:26 pm

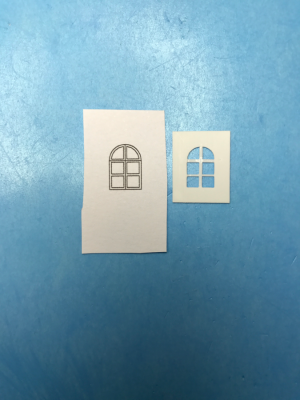

Finestre e Porte fineste e ante ad oscuro
Sagomati su stampa su carta e poi dipinti.
Ritaglio contorno su plasticard da 0,5mm e inserimento listelli in stirene.

Naturalmente scala N... [102]
Luca

Avatar utente
LucaGPS
Messaggi: 27
Iscritto il: mer feb 01, 2017 6:28 pm
Nome: Luca
Regione: Trentino - Alto Adige
Città: ARCO
Età: 58
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da LucaGPS » dom dic 24, 2017 3:30 pm

liftman ha scritto:Urka! ne abbiamo parlato e riparlato, e secondo me è pure più facile, tant'è che si può fare tranquillamente drag & drop. Comunque per una ripassatina vedi a questo link: viewtopic.php?f=24&t=15262
Grazie per il link

Ho salvato le immagini in .png e ho ridotto la risoluzione a 900x675

Magari bastava ridurre il .jpg

(Sul forum ASN possiamo usare 1800x1350) :idea:
Luca

Avatar utente
liftman
Socio GAS TT
Messaggi: 7260
Iscritto il: dom gen 29, 2012 2:40 pm
Nome: Rolando
Regione: Liguria
Città: La Spezia
Ruolo: Moderatore
Età: 64
Stato: Non connesso
Contatta:

Re: Porte, Portoni e Finestre....

Messaggio da liftman » dom dic 24, 2017 6:25 pm

LucaGPS ha scritto:
liftman ha scritto:Urka! ne abbiamo parlato e riparlato, e secondo me è pure più facile, tant'è che si può fare tranquillamente drag & drop. Comunque per una ripassatina vedi a questo link: viewtopic.php?f=24&t=15262
Grazie per il link
figurati, siamo qua apposta [101]
Ho salvato le immagini in .png e ho ridotto la risoluzione a 900x675

Magari bastava ridurre il .jpg

(Sul forum ASN possiamo usare 1800x1350) :idea:
Non ricordo i limiti, ma non mi pare si discostino più di tanto, considerando che c'è chi accede col tablet o addirittura con lo smartphone, alla fine cambia davvero poco, se poi si vuol mostrare un particolare, basta fare un close up del solo particolare :mrgreen:

Comunque ritornando alle tue finestre "naturalmente in scala N", direi che vengono benissimo, io ho già molte difficoltà con la H0 [101]
Ciao! Rolando

Avatar utente
Fabio_C
Messaggi: 97
Iscritto il: ven nov 18, 2011 9:15 pm
Nome: Fabio
Regione: Campania
Città: Napoli
Età: 42
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da Fabio_C » mar dic 26, 2017 4:52 pm

Ho ancora difficoltà nel capire cosa fare, nella mia zone è difficile reperire profili in legno o styrene :(
Fabio Cavuoto

Avatar utente
LucaGPS
Messaggi: 27
Iscritto il: mer feb 01, 2017 6:28 pm
Nome: Luca
Regione: Trentino - Alto Adige
Città: ARCO
Età: 58
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da LucaGPS » mar dic 26, 2017 7:35 pm

Fabio_C ha scritto:Ho ancora difficoltà nel capire cosa fare, nella mia zone è difficile reperire profili in legno o styrene :(
Prima di tutto bisogna procurarsi i profili in Stirene, online è abbastanza facile, basta trovare il prezzo migliore.
Poi meglio disegnare i serramentti, con un CAD e stampare su carta.
Ho deciso di autocostruirmi le 20 porte-finestre di una Stazione di fantasia (volevo riprodurre un scala N, la stazione RR di Doriano, che negli anni 50 era stata fatta in HO)
E avendome ben 9 sui prospetti principali, mi sono inventato un sistema con delle Dime. Dovendo farle il più uguale possibile.

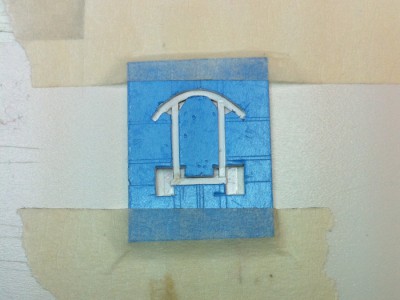

Ritagliato un pezzo di Forex da 1mm, creando l'aiuto per la piegatura della parte superiore e ho inserito un pezzo per tenere uguale le dimensioni dei contorni.

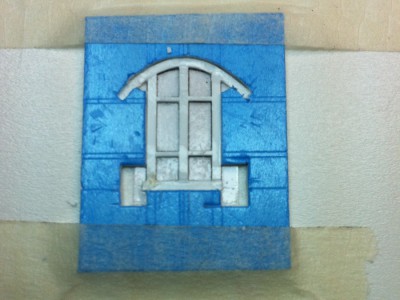

Una volta asciugata la colla (Tamiya tappo verde) ho montato i listelli interni.
Con l'aiuto della stampa su carta, incollata su nastro biadesivo, per tener fermo i pezzi.

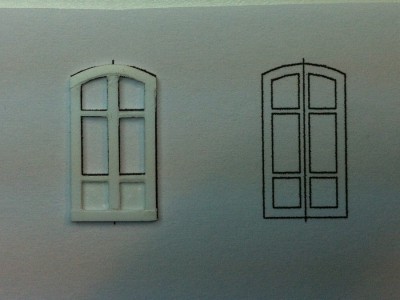

Risultato finale confrontato con la stampa, naturalmente andava carteggiato e dipinto.

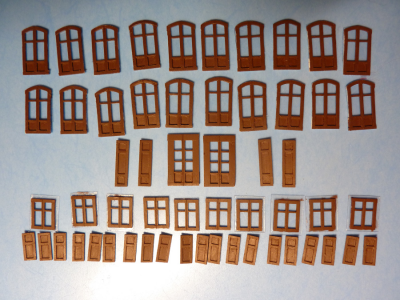

Ecco i 20 pezzi, più uno grezzo, si potrebbe pensare di clonarlo... :wink:
Luca

Avatar utente
Egidio
Messaggi: 11640
Iscritto il: gio mag 17, 2012 1:26 pm
Nome: Egidio
Regione: Abruzzo
Città: Ortona
Età: 55
Stato: Non connesso

Re: Porte, Portoni e Finestre....

Messaggio da Egidio » gio dic 28, 2017 11:45 am

Ottimo lavoro...... Saluti. Egidio. [51]
Egidio Lofrano
