Elicoidale - come realizzarlo

[Andrea]

OK, appena riesco provvedo.
Ora sono in ballo con i preparativi per brindare al nuovo anno!

[pablopablo]

ok . di nuovo auguri

[Andrea]

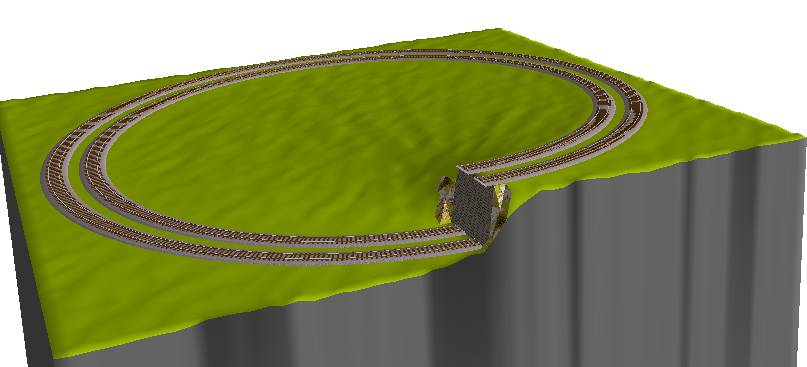

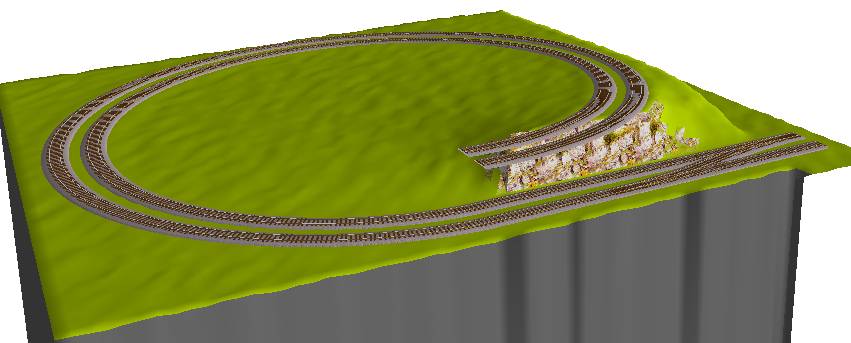

Vuoi una cosa del genere?

Immagine:

60,25 KB

Immagine:

35,46 KB

Ricordati che l'interbinario è fondamentale.

[pablopablo]

si andrea
ma la partenza dal lato opposto e salire per almeno due giri e mezzo

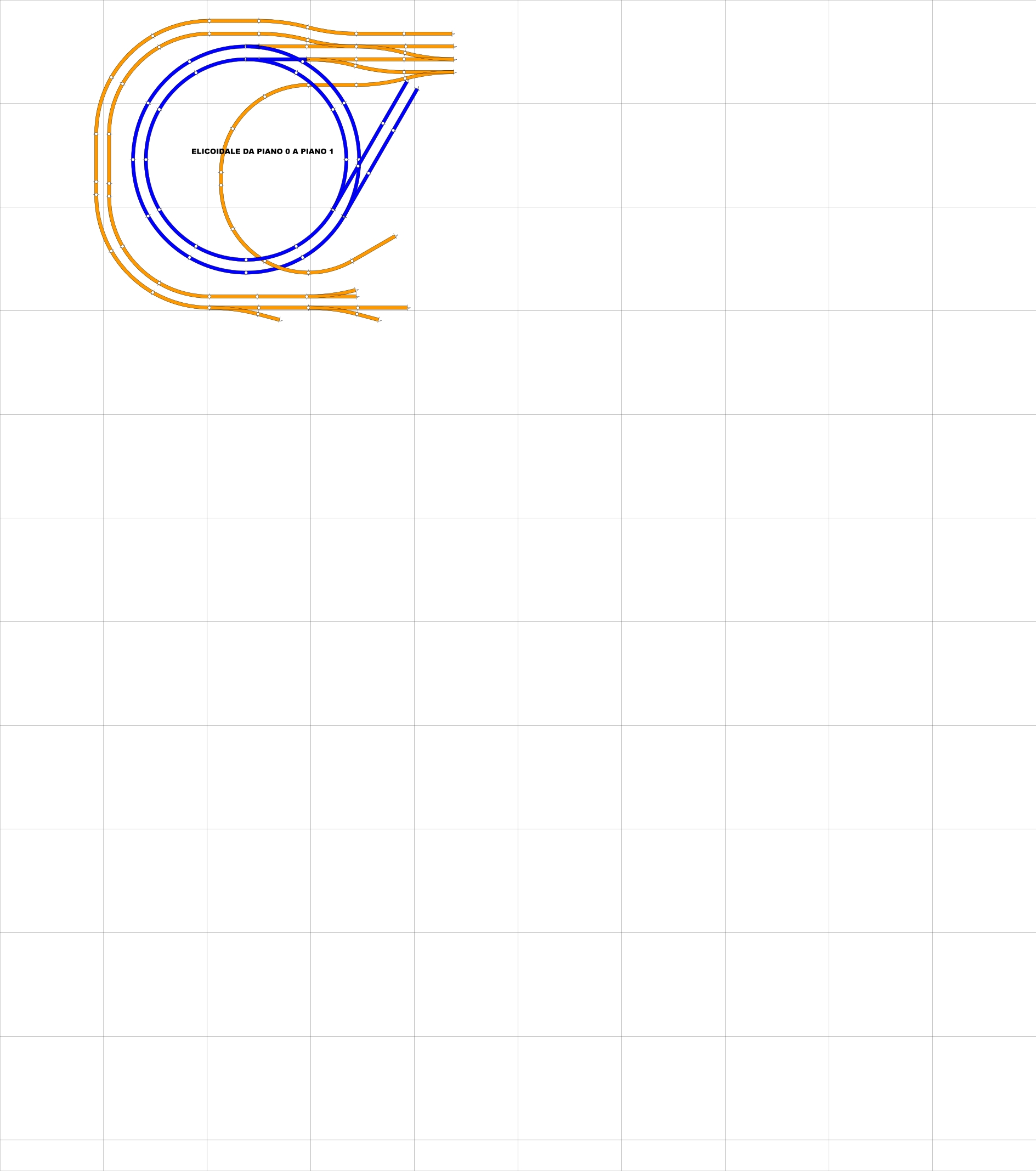

Allego il disegno del tracciato per l'elicoidale , la partenza è da destra salendo per 2 giri e mezzo vorrei poi tramite un ponte collegarmi al secondo piano
spero essere stato chiaro ,
se ci sono dubbi contattatemi

Immagine:

342,97 KB

[Andrea]

Si chiaro.
Io ti calcolerò le altezze con pendenza 3xmille, poi valuterai tu come posizionarle.
Il primo livello sarà a quota zero e salirà con la pendenza indicata.
Ciao.

[pablopablo]

http://www.ebay.it/itm/ELICOIDALE-a-due ... 53eacb265a

puoi per favore controllare questa pagina e dirmi cosa ne pensi ?
vendono u8n'elicoidale ad un prezzo interessante con spiegazioni in italiano

[Andrea]

Ma alla fine spendi ALTRI 60 euro...
Ma perchè non provi a realizzarlo?
Hai già tutto il materiale, io ti do le altezze e devi solo provare...
Poi chi ti dice che il raggio di curvatura di quell'elicoidale sia quello che serve a te?
Almeno prova... fai sempre in tempo a spendere altri soldi...

[pablopablo]

io ci proverò ancora ma sicuramente la noch ha sbagliato qualcosa nella sequenza
e' venuto da me oggi un'amico di famiglia architetto , abbiamo provato l'intero pomeriggio mille varianti , spostare ,rimontare , invertire i pezzi ma senza successo
mi dispiace per monica di capotrenomodel che non c'entra ASSOLUTAMENTE niente ma per me la noch ha chiuso

[Andrea]

... ma per me la noch ha chiuso

Eppure mi pare davvero strano....
Noch è in assoluto una delle migliori marche per qualità ed affidabiltà.
Io per Natale mi sono regalato il diffusore elettrostatico della Noch (quello per realizzare l'erba dritta) e devo dire che sono soldi spesi bene.
Tornando all'elicoidale, bisognerebbe conoscere qualcuno che lo ha già montato. Sono certo che ci deve essere una soluzione.
In ogni caso potrai sempre rivenderlo.
Ciao.

[pablopablo]

scusami
hai comperato il diffisore elettrostatico , allora conosci il tedesco ?
le spiegazioni lo sono di sicuro e a meno che non conoscevi già il prodotto o hai dimestichezza ti sarai trovato in difficoltà anche tu
io se vuoi invio a casa tua l'elicoidale a mie spese e lo ricevo di nuovo a mie spese ma capiscimi se rimango deluso e vorrei mollare
io ce la metto tutta per la mia passione e per la passione di mio figlio anche se piccolo per capire ma scusami o sono io di pietra o è meglio occuparmi di vino , e camper (il lavoro che faccio da svariati anni )
buona notte

[Tito]

La prossima volta che vengo in Toscana (a Siena) vedrò di trovare il tempo per venirti a trovare, questa cosa mi intriga, voglio capire se è colpa nostra oppure della Noch

Mi confermi che stai a Gambassi Terme ?

[pablopablo]

Si ma non abito a gambassi , questo è il comune , io abito a poche centinaia di metri dal paese di Certaldo , non sò se conosci

[Andrea]

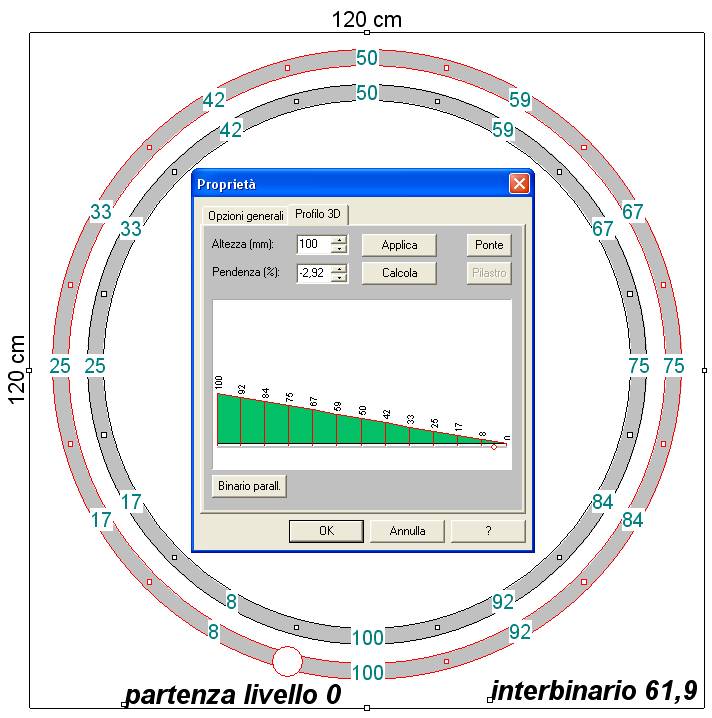

Queste sono le "quote" corette espresse in mm e rappresentano la BASE sulla quale poggiano i binari:

Immagine:

74,66 KB

Immagine:

29,59 KB

Finito il primo anello (arrivo a quota 10 centimetri), inizi il successivo.

[Tito]

Si ma non abito a gambassi , questo è il comune , io abito a poche centinaia di metri dal paese di Certaldo , non sò se conosci

meglio è a due passi da Poggibonsi

[pablopablo]

ok andrea grazie di nuovo

[pablopablo]

per interbinario intendi lo spazio tra un binario e l'altro per motivi di spanciamento durante la salita dei treni ?
Giusto ?

[Andrea]

per interbinario intendi lo spazio tra un binario e l'altro per motivi di spanciamento durante la salita dei treni ?

Non proprio.

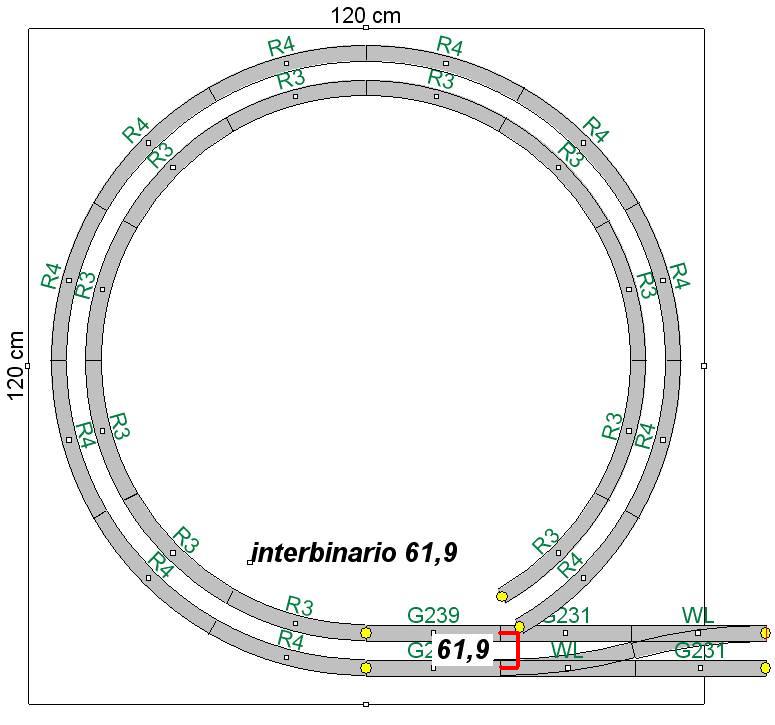

L'interbinario per definizione è la distanza fra la mezzeria di 2 binari paralleli.
In buona sostanza, se l'interbinario è giusto, le due curve non si incontreranno mai...
Idem i dritti.
Chiaramente l'interbinario varia a seconda della marca.
Nel caso dei PIKO è 61,9
Lo misuri dal CENTRO della rotaia

Immagine:

62,73 KB

[pablopablo]

PER ANDREA E PER IL FORUM

Procediamo con ordine
La ditta per cui lavoro è ferma fino al 9 gennaio e cosi ho chiamato il responsabile della falegnameria che è un patito di modellismo e aspetta la pensione per cimentarsi in un plastico.
Ci siamo trovati io lui e un'amico e abbiamo realizzato un'elicoidale sulla base di quella della noch ma di tre giri e mezzo.
(non sò se li utilizzerò tutti ma meglio in più che in meno)
abbiamo tagliato i segmenti un pò più larghi per inserire lateralmente un foro per le barre e un pò più corti ma in totale forma un giro di 120 cm di diametro.
Poi abbiamo tagliato 32 barre filettate ad un'altezza di 50 cm, preparato un centinaio fra dadi controdadi e rondelle e adesso tocca a me provare.
Nella tabella che andrea mi ha inviato le quote di salita per ogni piano sono 12 , le barre preparate da noi 16 ,
pensi (per favore) potermi ricalcolare la salita per le 16 barre oppure posso usare le 12 magari lasciandone qualcuna alla solita altezza ?
Non sò perchè ma avendo partecipato al lavoro mi sembra più facile adesso la realizzazzione e infatti ho gia forato il piano del plastico per inserire almeno 4 barre al di sotto del piano e fermarle saldamente , praticamente ho diviso il cerchio in 4 spicchi e in ognuno ho inserito una barra.
Aspetto consigli e non vedo l'ora iniziare per vedere cosa viene fuori

[Tito]

Bene.... vedo che le risorse ci sono

Nella mia pagina (clicca sul link in firma) puoi vedere come mettere meno bulloni (dopo aver avvitato i primi 10 capirai perché )
io ho usato dei tubicini in alluminio tagliati tutti della medesima lunghezza come distanziali

[Andrea]

Il programma calcola le altezze delle quote ad ogni unione di binario.
Quindi per ogni semicerchio ne hai 7!
Il primo va da 0 a 50mm.
Eventualmente puoi calcolarti le misure intermedie.
Il lavoro in gruppo aiuta... noi del GAS TT ne sappiamo qualcosa...

[Andrea]

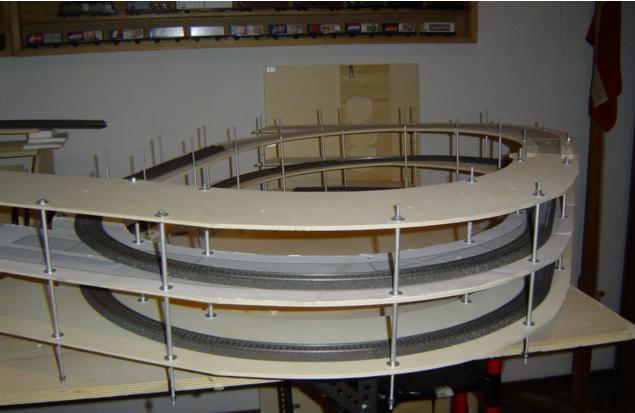

Nella mia pagina puoi vedere come mettere meno bulloni...

Ora che ci penso una guida sull'elicoidale mi manca...
Conservi le foto dei "tempi che furono"....

Immagine:

33,98 KB

[pablopablo]

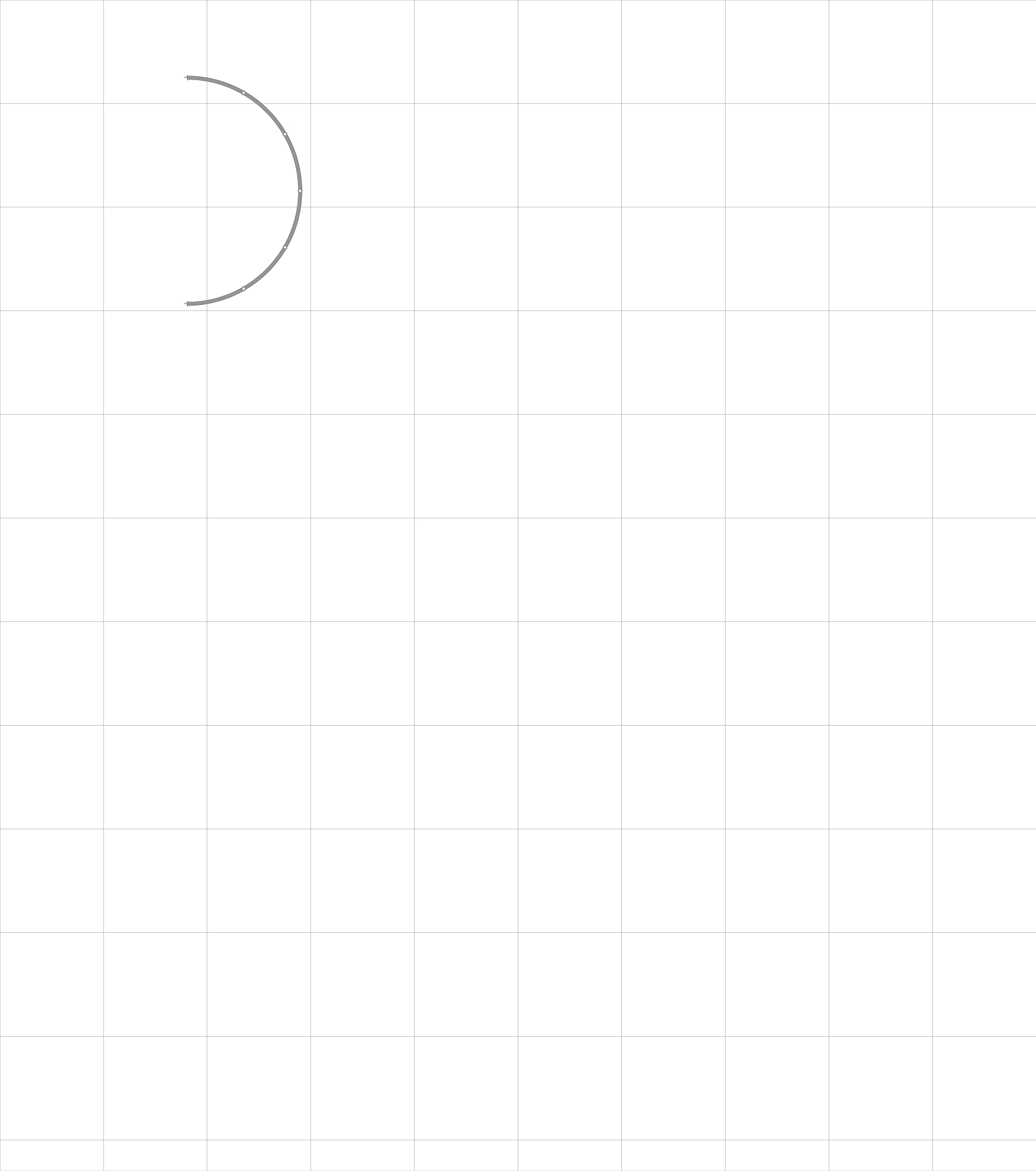

Scusa non mi torna il tuo ragionamento
in un semicerchio ne ho 6 di binari e non 8

Immagine:

180,44 KB

[Andrea]

Non parlavo di binari ma di altezze.
Che in effetti in un semicerchio sono 7.
Ma la sostanza non cambia...

Immagine:

62,73 KB

[pablopablo]

quante domande si possono fare nel forum ?

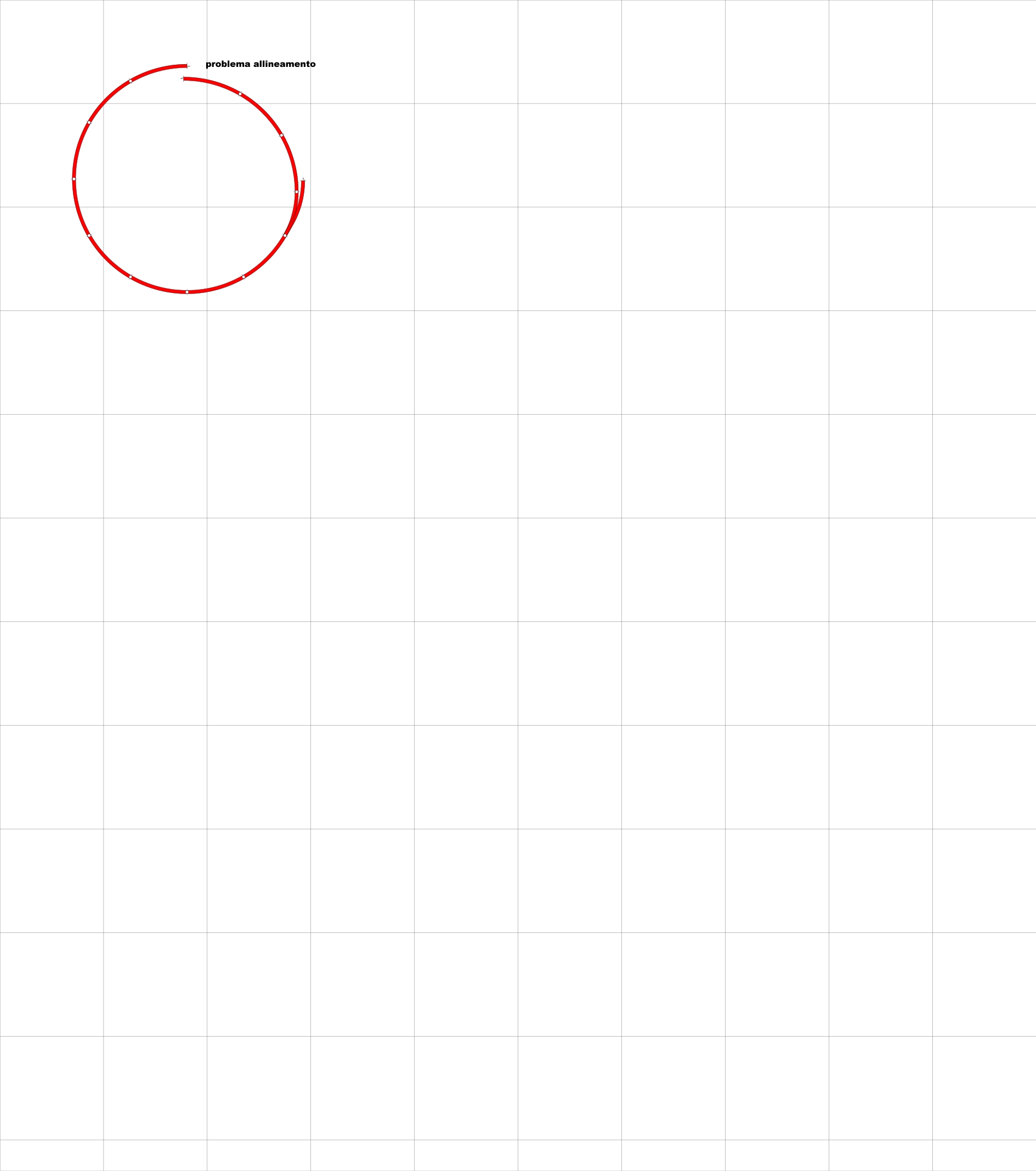

a parte gli scherzi se a metà dell'elicoidale volessi uscire con il binario esterno e continuare con gli altri due per andare più in alto come posso fare ?
Ho provato mettere scambi in curva , scambi normali , incroci ma quando ricongiungo il cerchio non torna


Immagine:

210,36 KB

[Andrea]

Hai visto questo elicoidale?
topic.asp?rand=7055475&whichpage=1&TOPIC_ID=6277#2895
Per il discorso "allineamento, non ho ben capito cosa vorresti realizzare.
Tieni presente che gli scambi vanno realizzati in piano, quindi occhio a non complicare ulteriormente le cose...
